Кратко о CCM6N
CCM6N — ручной ШИМ-регулятор для управления скоростью и направлением вращения двухпроводного щёточного двигателя постоянного тока. Модуль работает от 6–30 В DC и подходит для распространённых систем на 6, 12 и 24 В.
Для длительной работы ориентируйтесь на ток до 3 А. Номинальный ток составляет 6 А, а максимальный — 10 А, но эти значения не следует считать гарантированным непрерывным режимом без проверки нагрева и пускового тока двигателя.

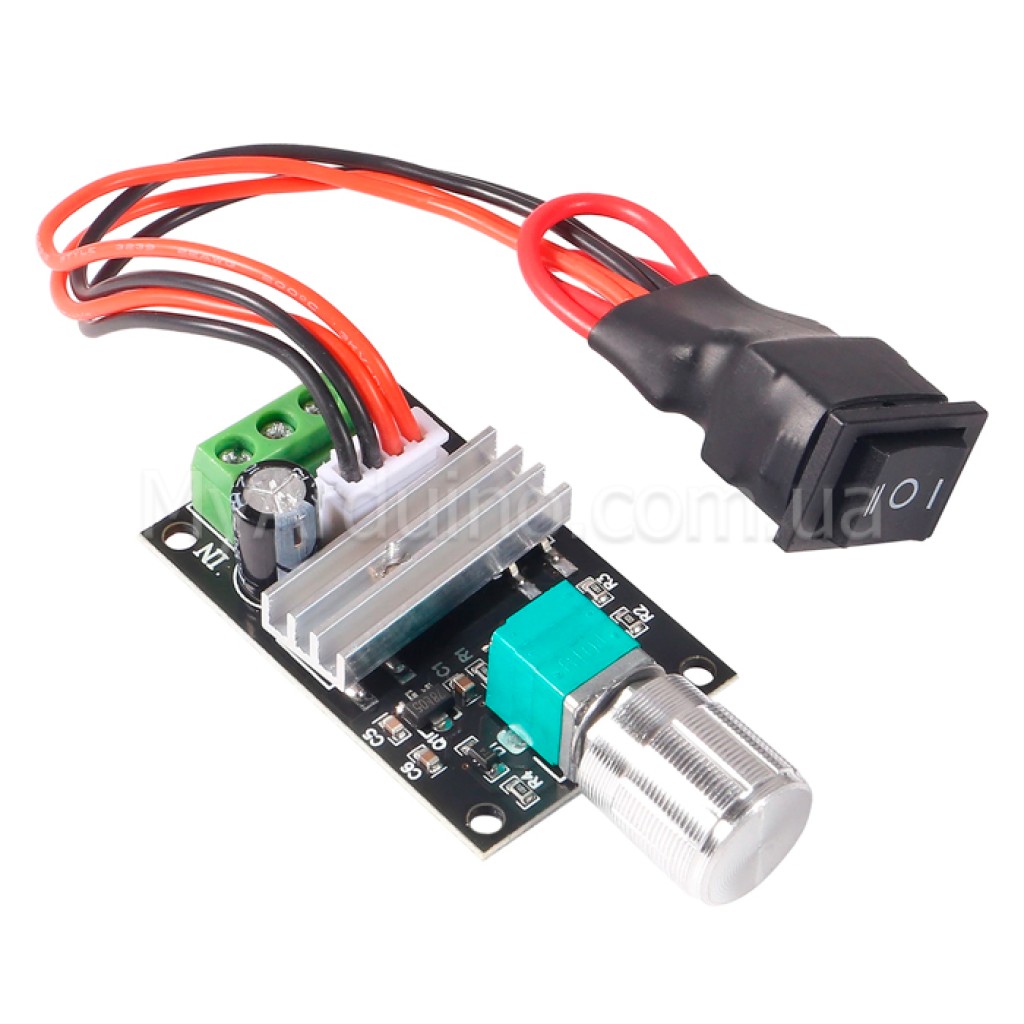

Выносной потенциометр удобно установить на панели корпуса, а реверсивный переключатель позволяет изменять направление движения без перестановки проводов. Перед реверсом двигатель необходимо замедлить и полностью остановить.
Ключевые характеристики
- Модель
- CCM6N
- Рабочее напряжение
- 6–30 В DC
- Ориентир для длительной работы
- до 3 А
- Номинальный ток
- 6 А
- Максимальный ток
- 10 А; не непрерывный режим
- Диапазон регулировки
- 0–100%
- Частота ШИМ
- 16 кГц
- Управление
- ручная регулировка скорости, реверс и выключение
- Потенциометр
- B10K, 10 кОм
- Длина провода потенциометра
- 20 см
- Диаметр монтажного отверстия
- 8 мм
- Размеры модуля
- 74 × 47 × 28 мм
- Масса
- 68 г
Подробное описание и особенности
Как регулируется скорость
CCM6N управляет двигателем с помощью широтно-импульсной модуляции с частотой 16 кГц. Поворот потенциометра изменяет коэффициент заполнения импульсов и среднюю мощность, поступающую к двигателю, поэтому скорость можно регулировать плавно и вручную.
Среднее значение на выходе изменяется приблизительно в пределах 0–100% от входного, но выход остаётся импульсным. Регулятор не является стабилизированным понижающим DC-DC преобразователем, поэтому двигатель должен быть рассчитан на напряжение подключённого источника даже при малом положении ручки.
Ограничения по току
При выборе длительной нагрузки используйте консервативный рабочий ориентир до 3 А. Значение 6 А обозначает номинальный параметр, а 10 А — максимальный предел. Фактически допустимый режим зависит от пускового тока двигателя, продолжительности работы, вентиляции, проводов, клемм и температуры модуля.
Двигатель с небольшим потреблением в установившемся режиме может кратковременно требовать значительно большего тока во время запуска или блокировки вала. Не подбирайте регулятор и источник питания без запаса и не используйте максимальные 10 А как непрерывный рабочий режим.
Реверс и механическая нагрузка
Направление вращения изменяется штатным переключателем. Переключение во время быстрого движения создаёт ударную электрическую и механическую нагрузку, поэтому перед реверсом уменьшите скорость, дождитесь полной остановки вала и только после этого выберите другое направление.
Панельный монтаж
Потенциометр B10K на проводе длиной 20 см можно вынести на переднюю панель. Для его установки требуется отверстие диаметром 8 мм. Силовую часть можно разместить внутри корпуса, оставив место для клемм, проводов и циркуляции воздуха.
Подойдёт / не подойдёт
Подойдёт
- для ручной регулировки скорости двухпроводного щёточного DC-двигателя в диапазоне 6–30 В;
- для распространённых систем питания на 6, 12 или 24 В;
- для привода подачи, намоточного механизма, подвижной модели или небольшого испытательного стенда;
- для механизма, которому требуется ручное движение вперёд и назад;
- для панельного монтажа ручки благодаря выносному потенциометру;
- для двигателя, рабочий и пусковой токи которого соответствуют возможностям регулятора с запасом.
Не подойдёт
- для сети 230 В, переменного тока или AC-двигателя;
- для бесщёточного, шагового, трёхфазного двигателя или сервопривода;
- для нагрузки, которой требуется гарантированный непрерывный ток 6–10 А;
- для автоматического реверса, программного управления или стабилизации оборотов по обратной связи;
- для получения отдельного стабилизированного выходного напряжения.
Примеры применения
Привод подачи или намотки
Регулятор позволяет вручную подобрать темп движения и изменить направление двигателя. Перед каждым реверсом механизм необходимо полностью останавливать.
Сервисный стенд для DC-двигателя
CCM6N можно использовать для проверки вращения в обоих направлениях и подбора скорости, если напряжение и ток двигателя соответствуют параметрам модуля.
Малая моторизованная модель
Для механизма на 6 В можно использовать двигатель с редуктором 1:48 на 3–6 В. Напряжение питания в таком сочетании должно составлять ровно 6 В, а пусковой ток необходимо проверить до начала длительной работы.

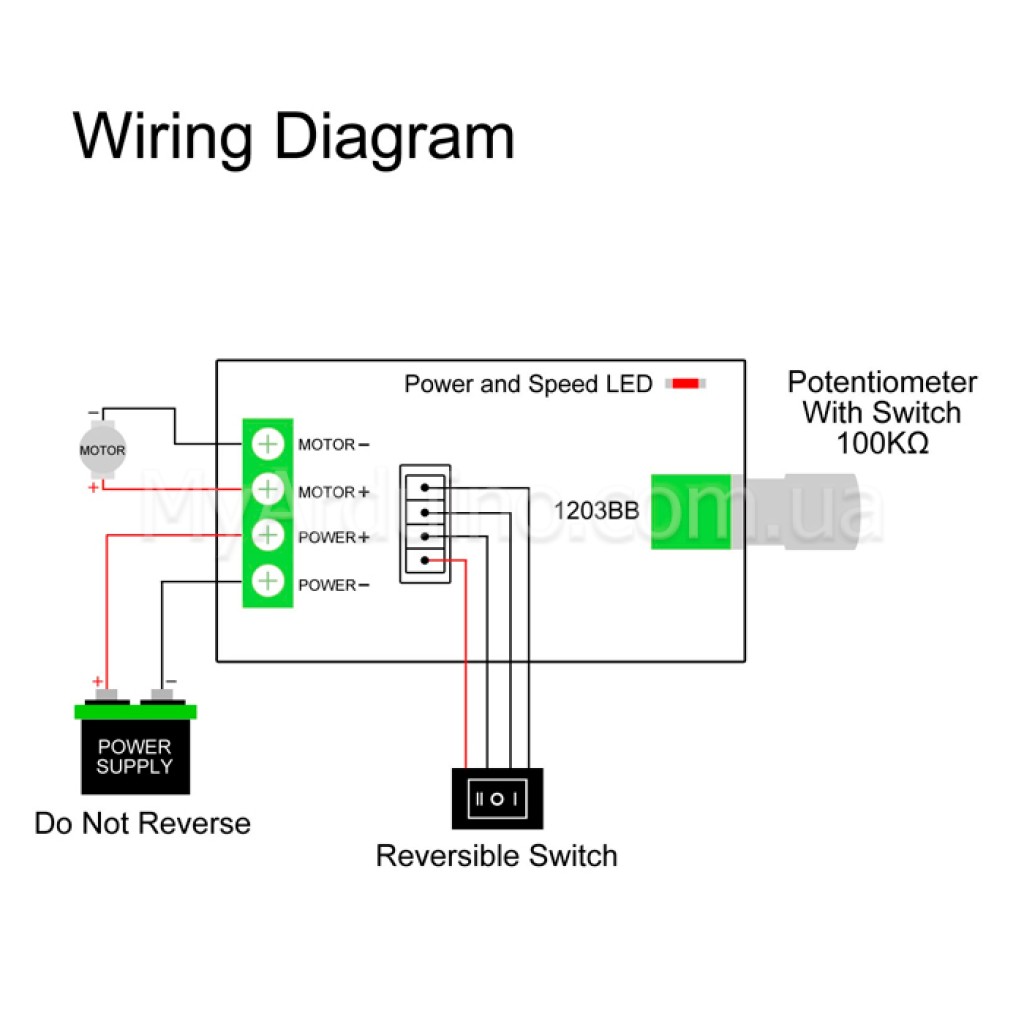

Подключение и первый запуск
Обесточьте систему
Подключайте двигатель, источник питания и органы управления только при полностью выключенной системе.
Проверьте параметры
Сверьте напряжение двигателя с источником 6–30 В DC и проверьте рабочий, пусковой токи и ток блокировки нагрузки.
Подключите двигатель
Подсоедините два провода двигателя к выходным клеммам в соответствии с обозначениями на модуле и надёжно затяните контакты.
Подключите DC-питание
Подсоедините источник к входным клеммам, строго соблюдая полярность «+» и «−».
Выполните пробный запуск
Установите малую скорость, подайте питание и постепенно увеличивайте уровень. Контролируйте ток и температуру модуля, клемм и проводов.
Изменяйте направление после остановки
Перед переключением реверса уменьшите скорость и дождитесь полной остановки двигателя.
Альтернативы без реверса
- Для компактной ручной регулировки скорости без изменения направления рассмотрите ШИМ-регулятор DC 4,5–35 В.
- Для систем 12–40 В с большим рекомендуемым запасом по току подойдёт ШИМ-регулятор DC до 10 А; он также не выполняет электронный реверс.
Ограничения и безопасность
Только 6–30 В постоянного тока
Не подключайте модуль к сети 230 В, источнику переменного напряжения или источнику вне рабочего диапазона. Перед включением проверьте полярность питания.
Для длительной работы ориентируйтесь на 3 А
Номинальные 6 А и максимальные 10 А не являются основанием для непрерывной нагрузки без проверки теплового режима. Оставляйте запас для запуска и контролируйте температуру модуля, клемм и проводов.
Не допускайте блокировки вала
При заклинивании ток двигателя резко возрастает. Немедленно отключите питание, если механизм остановился под нагрузкой или не может запуститься.
Реверс только после остановки
Не изменяйте направление во время быстрого вращения. Сначала уменьшите скорость, дождитесь остановки вала, а затем переключайте реверс.
Используйте внешнюю защиту
Установите предохранитель, подобранный с учётом двигателя, источника питания и проводки. Не полагайтесь на модуль как на единственную защиту от короткого замыкания или перегрузки.
Контролируйте нагрев
Обеспечьте вентиляцию в корпусе. Если плата, клеммы или провода заметно нагреваются, выключите систему, проверьте контакты и уменьшите нагрузку.
FAQ
Подойдёт ли регулятор для двигателя на 12 или 24 В?
Да, если двигатель рассчитан на напряжение источника, а его рабочий и пусковой токи укладываются в возможности CCM6N с запасом.
Какой ток использовать при выборе длительной нагрузки?
Ориентируйтесь на рабочий ток до 3 А. Значение 6 А является номинальным параметром, а 10 А — максимальным пределом, который не следует использовать как гарантированный непрерывный режим.
Можно ли изменять направление на ходу?
Не следует. Перед реверсом уменьшите скорость и дождитесь полной остановки вала, чтобы снизить ударную нагрузку на двигатель, модуль и механику.
Понижает ли CCM6N напряжение 24 В до стабилизированных 12 В?
Нет. Регулятор изменяет коэффициент заполнения ШИМ, но не заменяет стабилизированный понижающий DC-DC преобразователь. Для двигателя на 12 В используйте соответствующий источник питания.
Подходит ли CCM6N для бесщёточного или шагового двигателя?
Нет. Для бесщёточного, шагового или трёхфазного двигателя требуется специализированный контроллер соответствующего типа.
Можно ли вынести ручку на панель корпуса?
Да. Потенциометр B10K подключён проводом длиной 20 см и устанавливается в отверстие диаметром 8 мм.
