Широтно-импульсная модуляция: полный гайд для Arduino-мейкеров

От мигания светодиода до полета дрона — магия импульсов

PWM-сигнал на осциллографе — сердце современной электроники

Введение: когда цифровой мир встречает аналоговый

Представьте себе ситуацию: вы держите в руках Arduino, подключаете светодиод и хотите сделать его яркость регулируемой — как в настольной лампе. Но есть проблема: микроконтроллер «разговаривает» только двумя состояниями — включено (5 вольт) или выключено (0 вольт). Никаких промежуточных значений. Как же тогда получить, скажем, 50% яркости?

Ответ кроется в гениальной технике под названием ШИМ (Широтно-Импульсная Модуляция) или на английском PWM (Pulse Width Modulation). Эта технология позволяет "обмануть" физику и получить аналоговые результаты из цифрового сигнала.

Что такое ШИМ? Объяснение для людей

Аналогия с краником воды

Самая простая аналогия — это кран с водой, который вы быстро открываете и закрываете. Если держать кран открытым все время — поток максимальный. Если закрытым — воды нет. А теперь представьте, что вы быстро щелкаете краном: открыто-закрыто-открыто-закрыто... Если делать это достаточно быстро, вода будет течь равномерным потоком, но меньшим, чем максимальный!

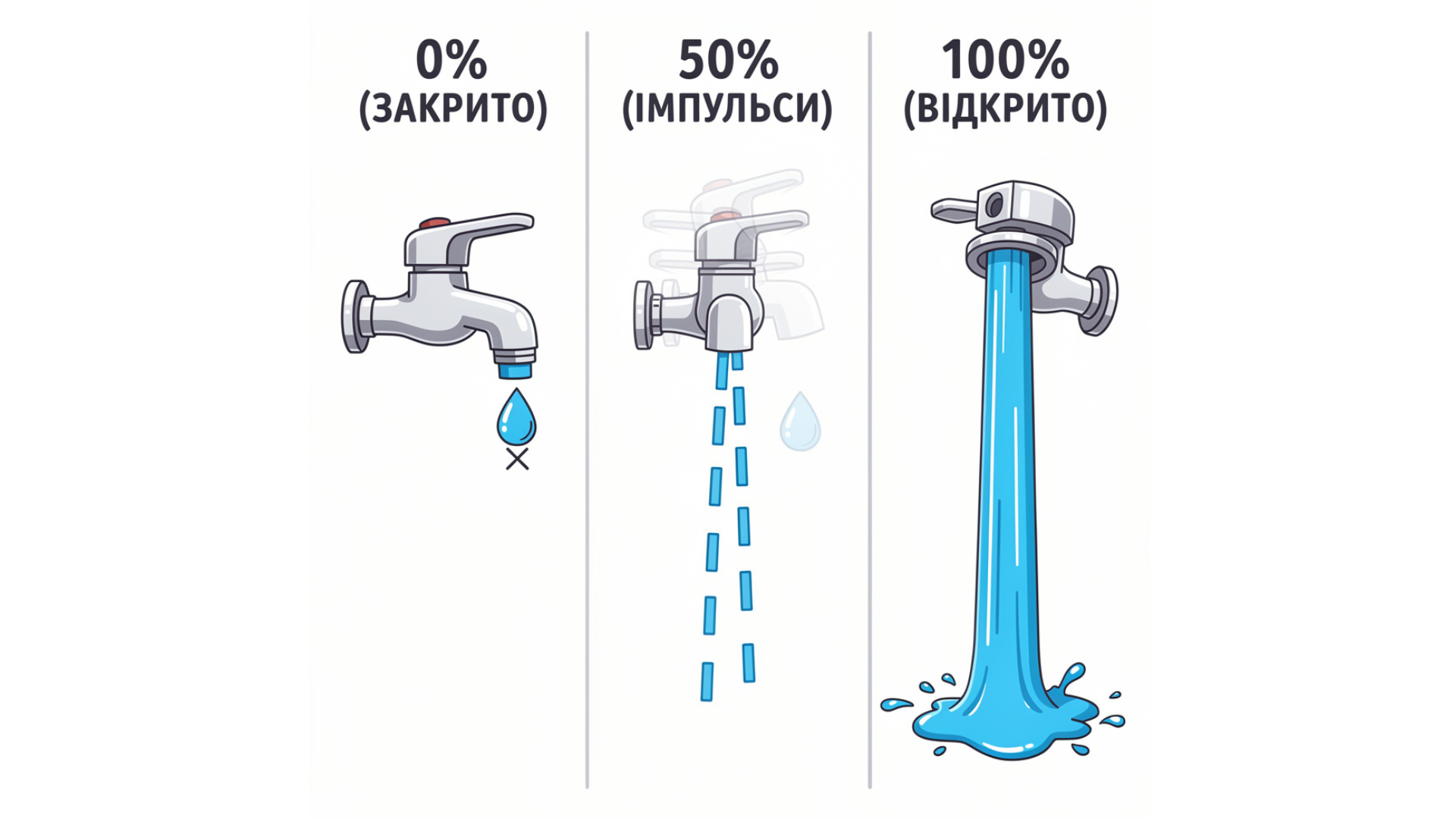

Аналогия PWM с краном воды: быстрое переключение создает средний поток

Именно так работает ШИМ. Вместо того чтобы подавать постоянное напряжение 2.5 В (что микроконтроллер не умеет), мы подаем 5 В, но только половину времени. Результат? Среднее напряжение составляет 2.5 В!

Два ключевых параметра

1. Коэффициент заполнения (Duty Cycle)

Это процент времени, в течение которого сигнал находится в состоянии "включено" (HIGH). Измеряется в процентах от 0% до 100%:

• 0% duty cycle — сигнал всегда выключен (0 В)
• 50% duty cycle — половину времени включен, половину выключен (среднее напряжение 2.5 В)
• 100% duty cycle — сигнал всегда включен (5 В)

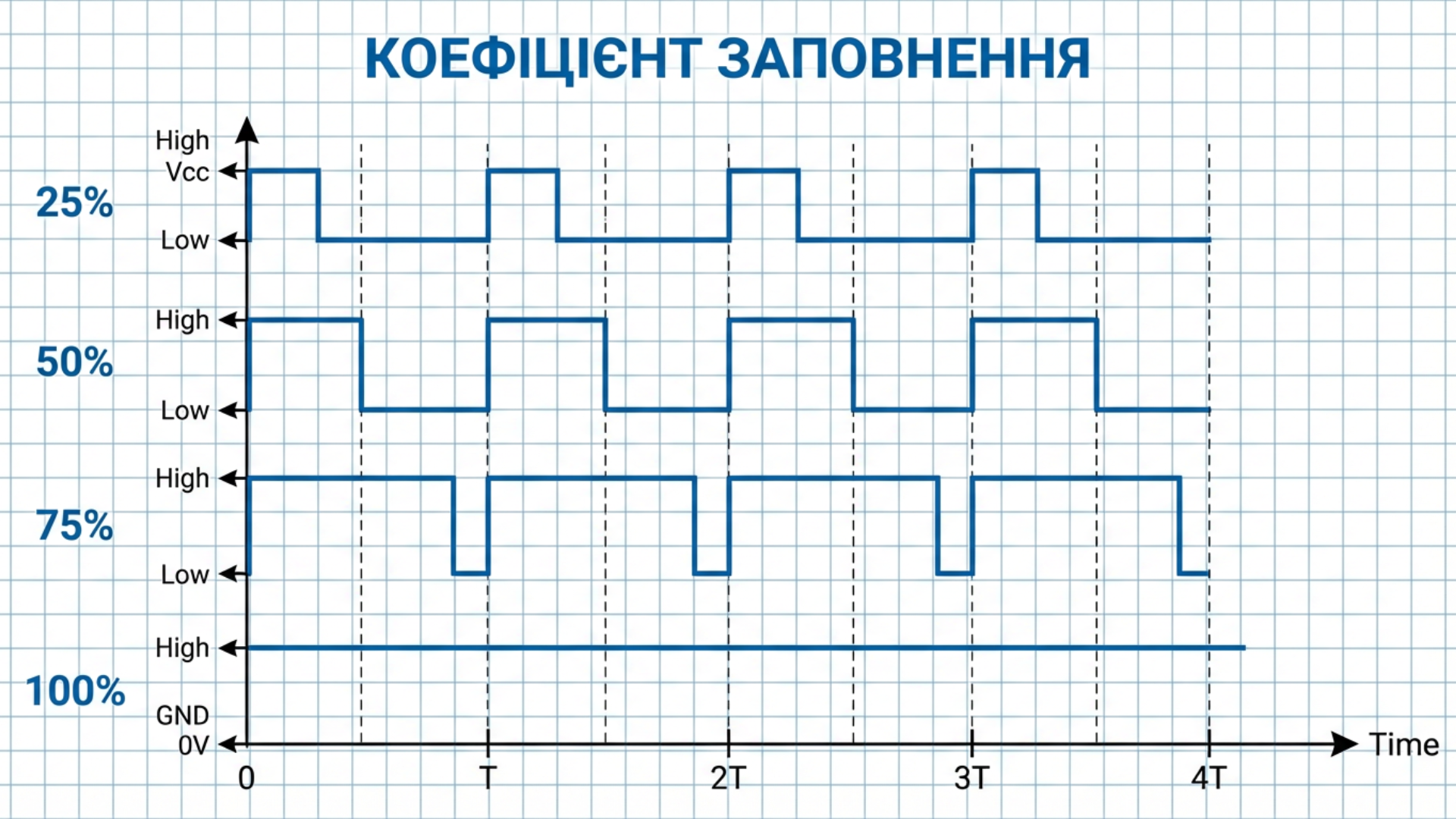

Визуализация duty cycle: 25%, 50%, 75% — разная ширина импульсов при одинаковом периоде

2. Частота (Frequency)

Это скорость переключения между состояниями HIGH и LOW, измеряется в герцах (Hz). Частота определяет, сколько полных циклов "включено-выключено" происходит за секунду.

Управление яркостью светодиодов

Почему глаз не видит мерцания?

Человеческий глаз имеет ограниченную способность воспринимать быстрые изменения света. Этот порог называется частотой слияния мерцания (Flicker Fusion Frequency) и составляет примерно 60-90 Гц для большинства людей. Если светодиод мигает быстрее — мы воспринимаем равномерный свет.

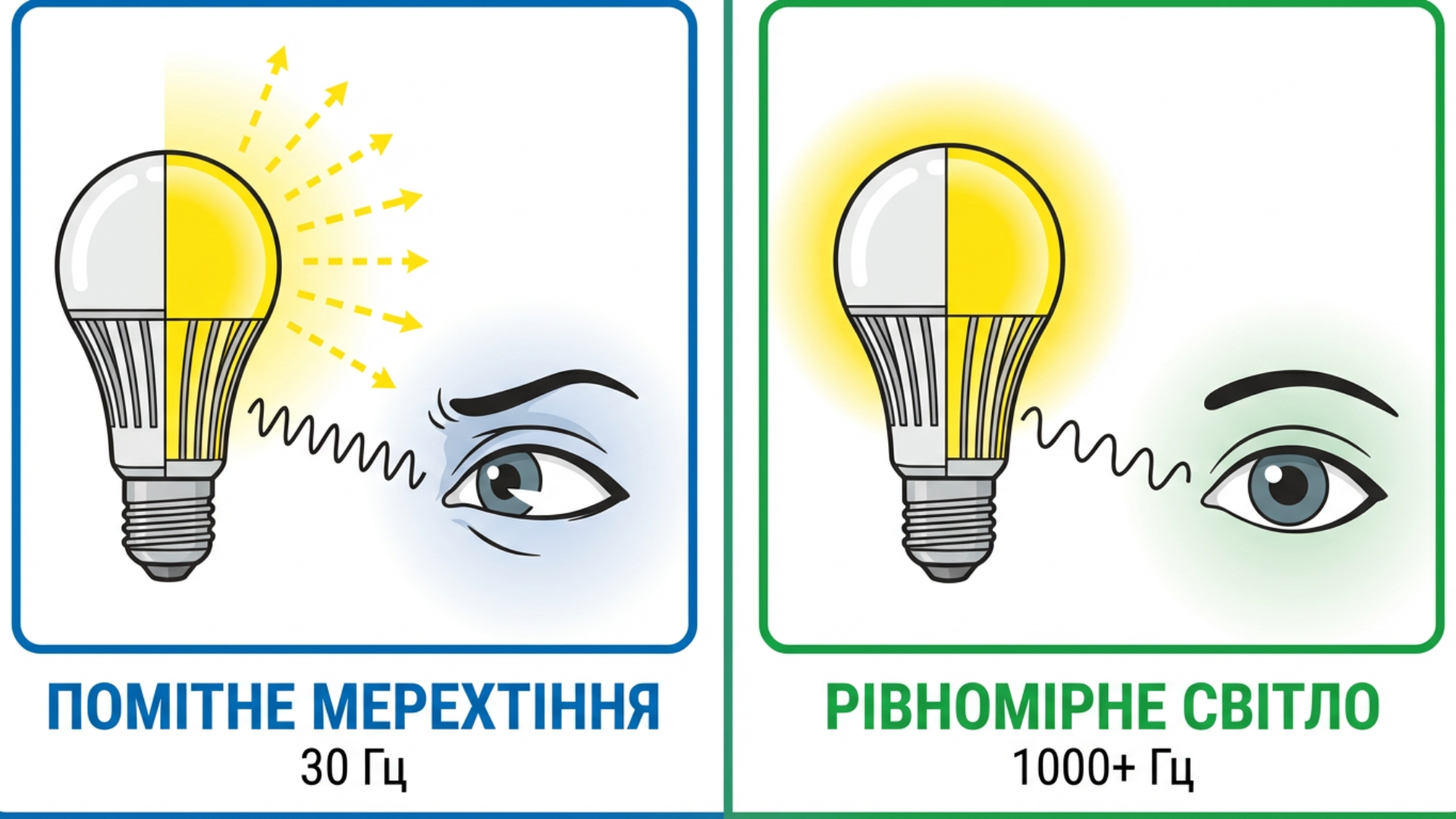

Восприятие мерцания глазом: низкая частота (заметное мигание) vs высокая частота (равномерный свет)

Но есть нюанс! Даже если мы не видим мерцания, наш мозг может его чувствовать. Исследования показывают, что низкочастотное PWM-мерцание может вызвать:

• Усталость глаз и головную боль
• Снижение концентрации при длительной работе
• В редких случаях — приступы фотосенситивной эпилепсии (при частотах 3-70 Гц)

Стандарт IEEE 1789: безопасные частоты

В 2015 году Институт инженеров электротехники и электроники (IEEE) выпустил стандарт IEEE 1789-2015 с рекомендациями по безопасным частотам PWM для LED-освещения:

Arduino Uno по умолчанию генерирует PWM с частотой около 490 Гц (пины 3, 9, 10, 11) или 980 Гц (пины 5, 6). Это находится в "желтой зоне" — приемлемо для большинства применений, но для профессионального освещения стоит поднимать частоту.

Практика: плавное затухание LED на Arduino

Вот простой пример кода для создания эффекта "дыхания" светодиода:

Схема подключения LED к Arduino для PWM-диммирования (пин 9, резистор 220 Ом)

// LED "Дыхание" - плавное затухание
const int ledPin = 9; // PWM-пин
void setup() {
pinMode(ledPin, OUTPUT);
}
void loop() {
// Плавное увеличение яркости
for (int brightness = 0; brightness <= 255; brightness++) {
analogWrite(ledPin, brightness);
delay(10); // 10 мс задержка
}
// Плавное уменьшение яркости
for (int brightness = 255; brightness >= 0; brightness--) {
analogWrite(ledPin, brightness);
delay(10);
}
}

Как это работает: Функция analogWrite() принимает значение от 0 до 255, где 0 — это 0% duty cycle, а 255 — это 100%. Arduino автоматически генерирует PWM-сигнал соответствующей ширины.

Нелинейность восприятия: гамма-коррекция

Человеческий глаз воспринимает яркость логарифмически, а не линейно. Это означает, что разница между 10% и 20% яркости кажется большей, чем между 80% и 90%. Для достижения визуально равномерного затухания нужна гамма-коррекция:

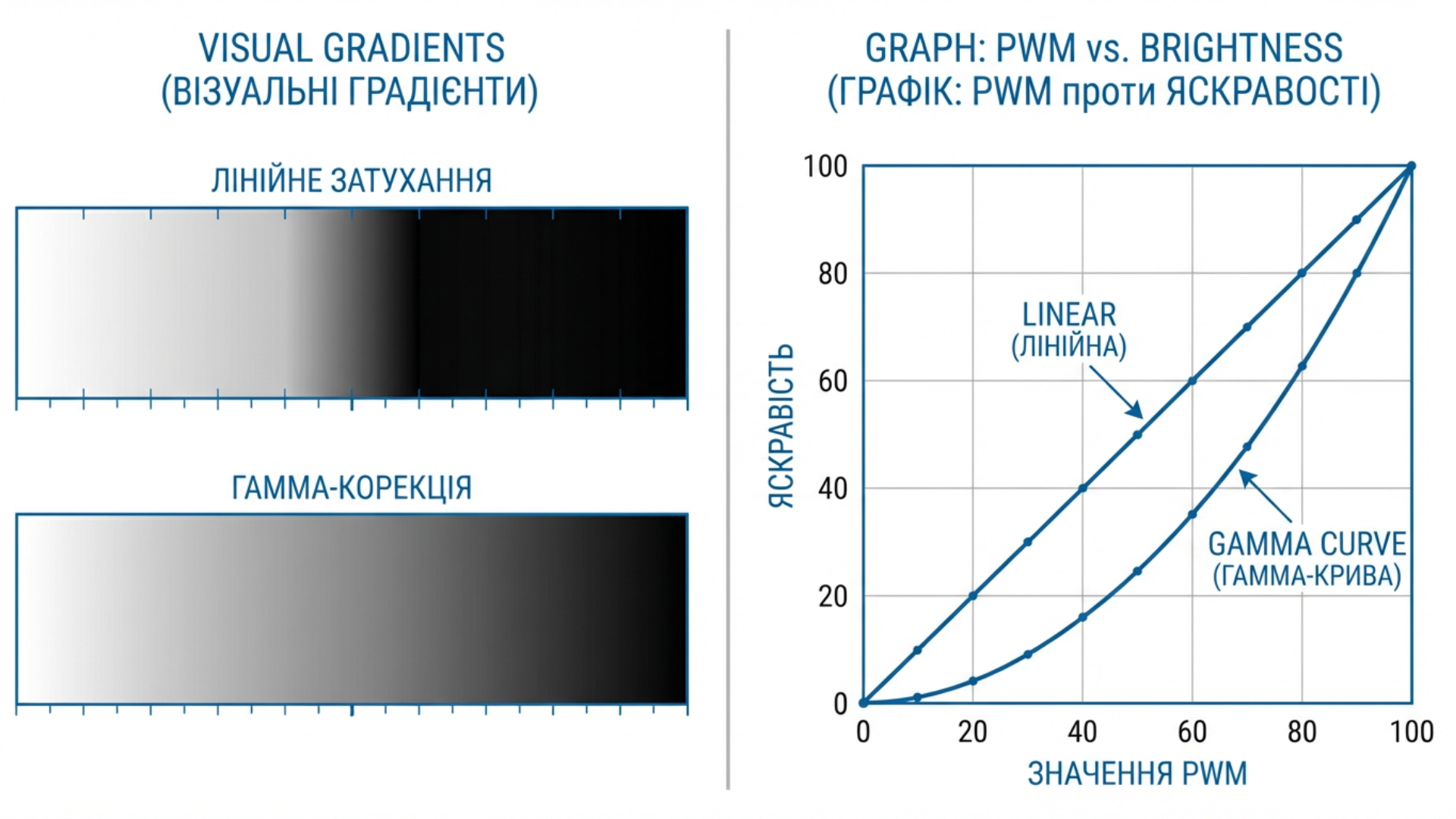

Сравнение: линейное затухание (воспринимается неравномерно) vs гамма-скорректированное (визуально плавное)

// Гамма-коррекция для плавного затухания
const float gamma_value = 2.2;
int gammaCorrect(int linear_value) {
float normalized = linear_value / 255.0;
float corrected = pow(normalized, gamma_value);
return (int)(corrected * 255);
}
void loop() {
for (int i = 0; i <= 255; i++) {
analogWrite(ledPin, gammaCorrect(i));
delay(10);
}
}

Управление скоростью двигателей

DC-моторы: инерция как природный фильтр

В отличие от светодиодов, DC-моторы обладают механической инерцией. Ротор не может мгновенно остановиться или разогнаться. Это свойство превращает прерывистый PWM-сигнал в плавное вращение — мотор просто "усредняет" импульсы!

При 50% duty cycle мотор получает половину максимальной мощности и вращается примерно с половинной скоростью. Но есть важный нюанс: частота PWM для моторов обычно ниже, чем для LED — от десятков герц до нескольких килогерц.

H-Bridge: управление направлением вращения

PWM контролирует только скорость мотора. Для изменения направления вращения необходимо изменить полярность питания. Здесь на помощь приходит схема под названием H-Bridge (Н-мост).

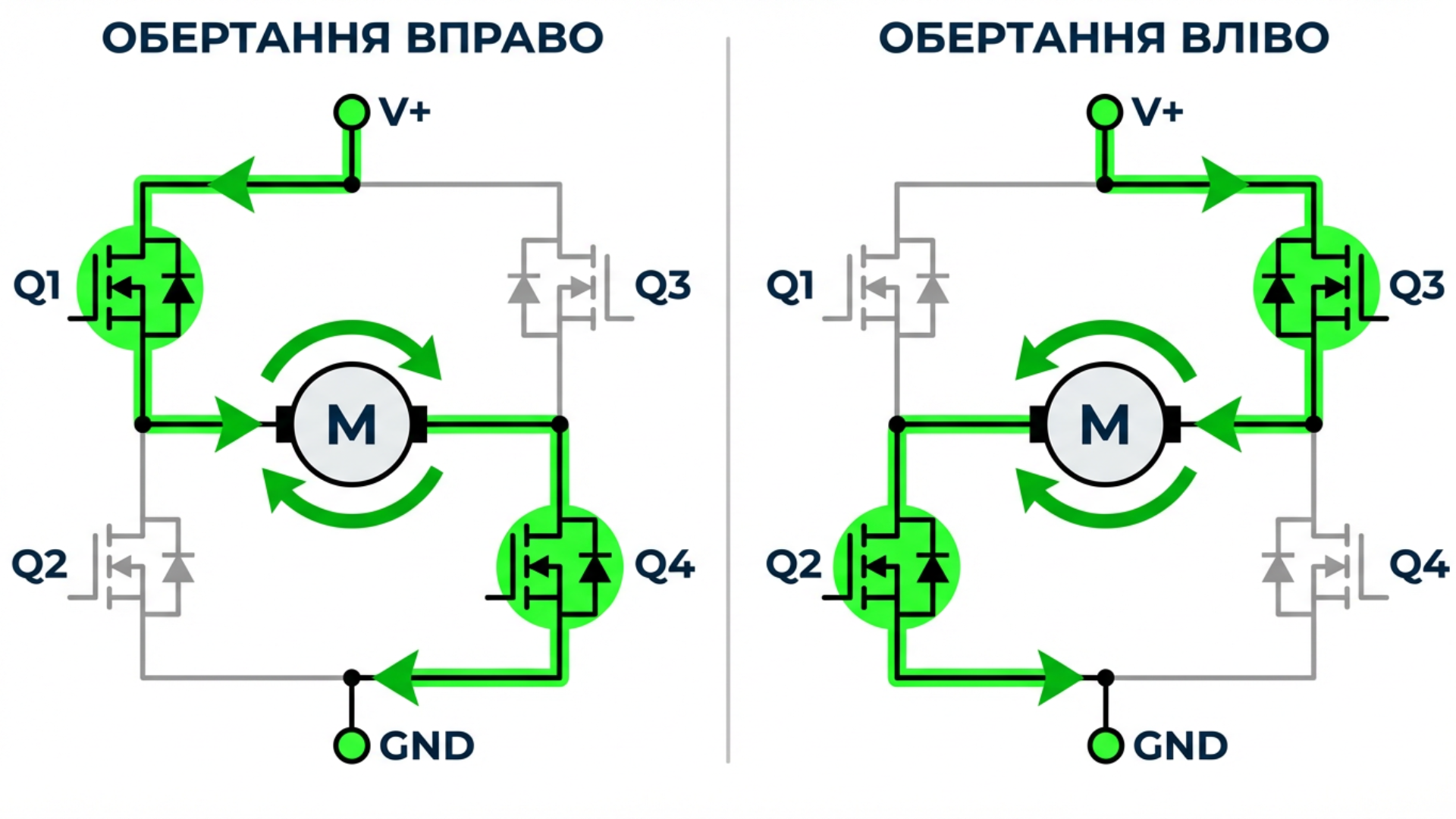

Принцип работы H-Bridge: различные комбинации переключателей меняют направление тока через мотор

Н-мост состоит из четырех переключателей (транзисторов), расположенных в форме буквы "Н". Мотор находится посередине. Включая разные пары переключателей, мы направляем ток в разных направлениях через мотор.

Популярные H-Bridge драйверы:

• L298N — классика для Arduino, два канала, до 2А на канал
• TB6612FNG — более компактный, эффективный, до 1.2А
• DRV8833 — популярный выбор для малых роботов

Практика: управление мотором с L298N

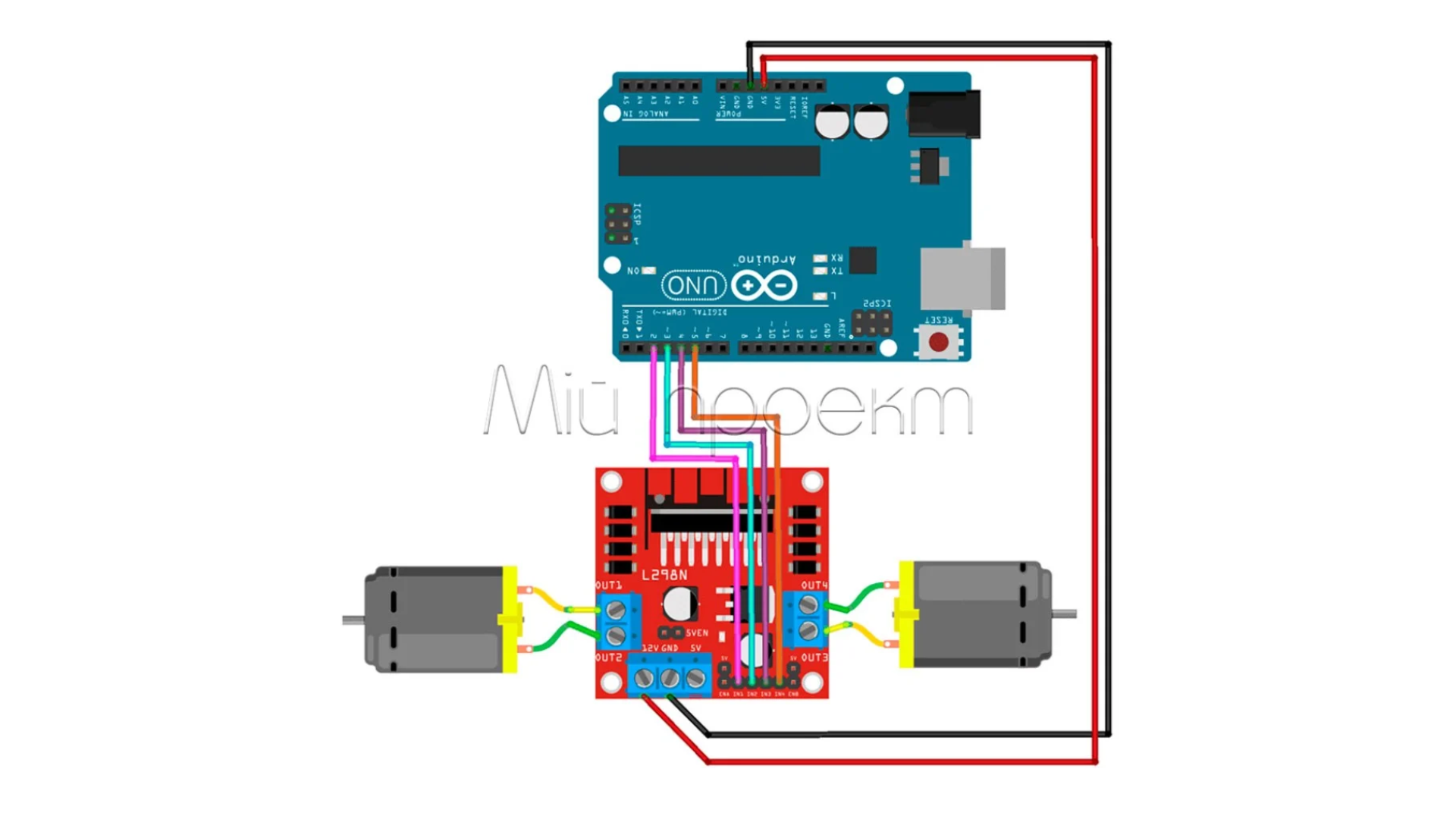

Схема подключения L298N к Arduino: ENA (PWM), IN1/IN2 (направление), мотор и питание

// Управление DC-мотором через L298N
const int ENA = 9; // PWM для скорости
const int IN1 = 7; // Направление 1
const int IN2 = 6; // Направление 2
void setup() {
pinMode(ENA, OUTPUT);
pinMode(IN1, OUTPUT);
pinMode(IN2, OUTPUT);
}
// Вращение вперед с заданной скоростью (0-255)
void forward(int speed) {
digitalWrite(IN1, HIGH);
digitalWrite(IN2, LOW);
analogWrite(ENA, speed);
}
// Вращение назад
void backward(int speed) {
digitalWrite(IN1, LOW);
digitalWrite(IN2, HIGH);
analogWrite(ENA, speed);
}
// Остановка
void stopMotor() {
digitalWrite(IN1, LOW);
digitalWrite(IN2, LOW);
analogWrite(ENA, 0);
}
void loop() {
forward(200); // 78% скорости вперед
delay(2000);
backward(150); // 59% скорости назад
delay(2000);
stopMotor();
delay(1000);
}

Dead-time: защита от короткого замыкания

При быстром переключении Н-моста существует опасность shoot-through — короткого замыкания, когда оба транзистора одного плеча случайно включаются одновременно. Это может сжечь схему за миллисекунды!

Сервоприводы: точное позиционирование

Как работает сервомотор?

Сервопривод — это не просто мотор, а целый механизм с обратной связью. Внутри находится DC-мотор, редуктор и потенциометр, который отслеживает текущий угол поворота. Встроенная электроника сравнивает желаемое положение (заданное через PWM) с фактическим и корректирует позицию.

Внутреннее устройство сервопривода: мотор, редуктор, потенциометр обратной связи, управляющая плата

Ключевая особенность: в отличие от обычного PWM, где важен duty cycle, для сервоприводов критична именно длительность импульса, а не его процент от периода!

Стандартные параметры сигнала

Типичный хобби-сервопривод (SG90, MG996R и т. п.) ожидает сигнал со следующими параметрами:

• Частота: 50 Гц (период 20 мс)
• Импульс 1 мс — положение 0°
• Импульс 1.5 мс — центральное положение 90°
• Импульс 2 мс — положение 180°

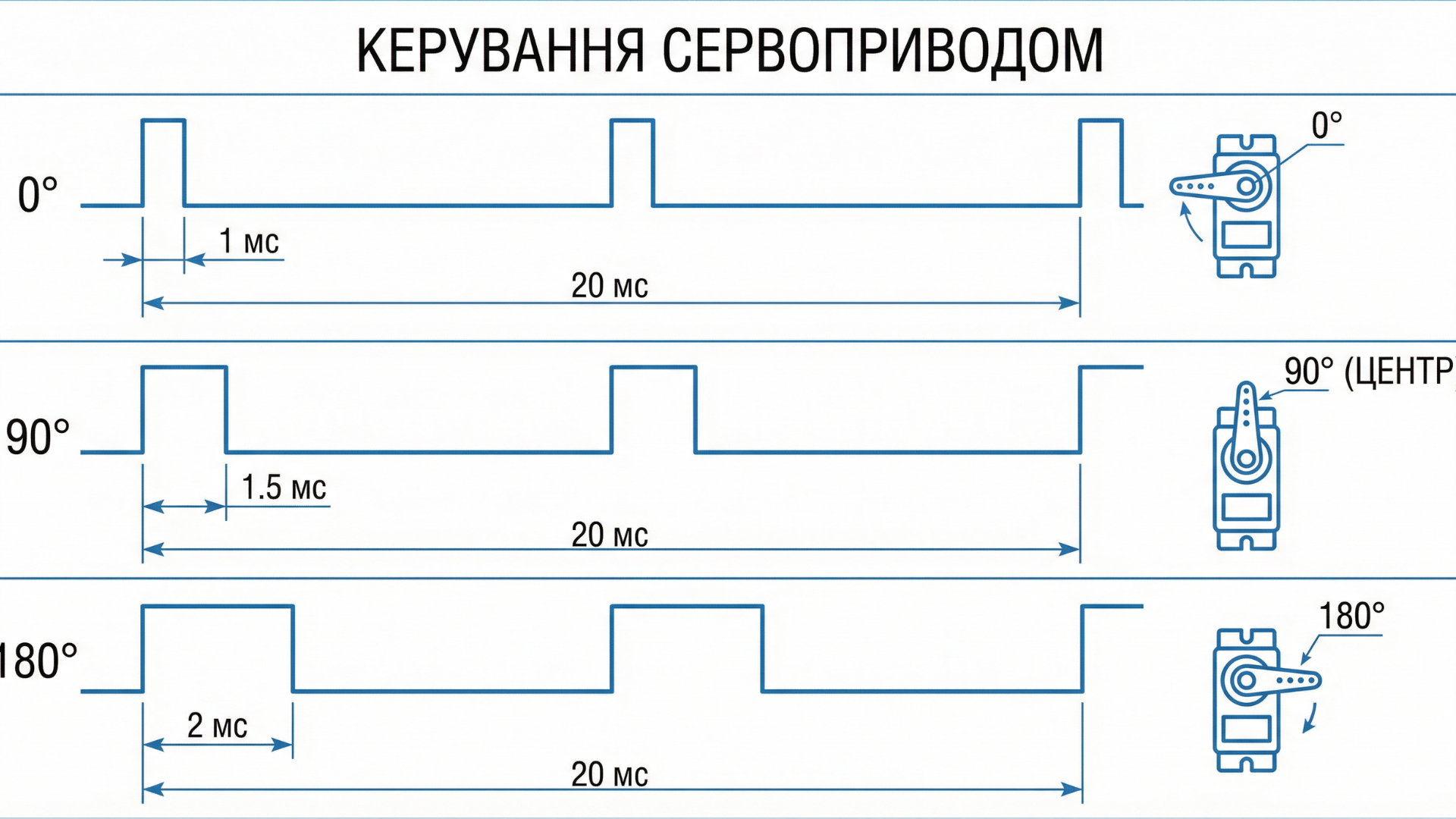

Зависимость угла сервопривода от ширины импульса: 1 мс = 0°, 1.5 мс = 90°, 2 мс = 180°

Практика: управление сервоприводом

Arduino имеет встроенную библиотеку Servo, которая упрощает работу:

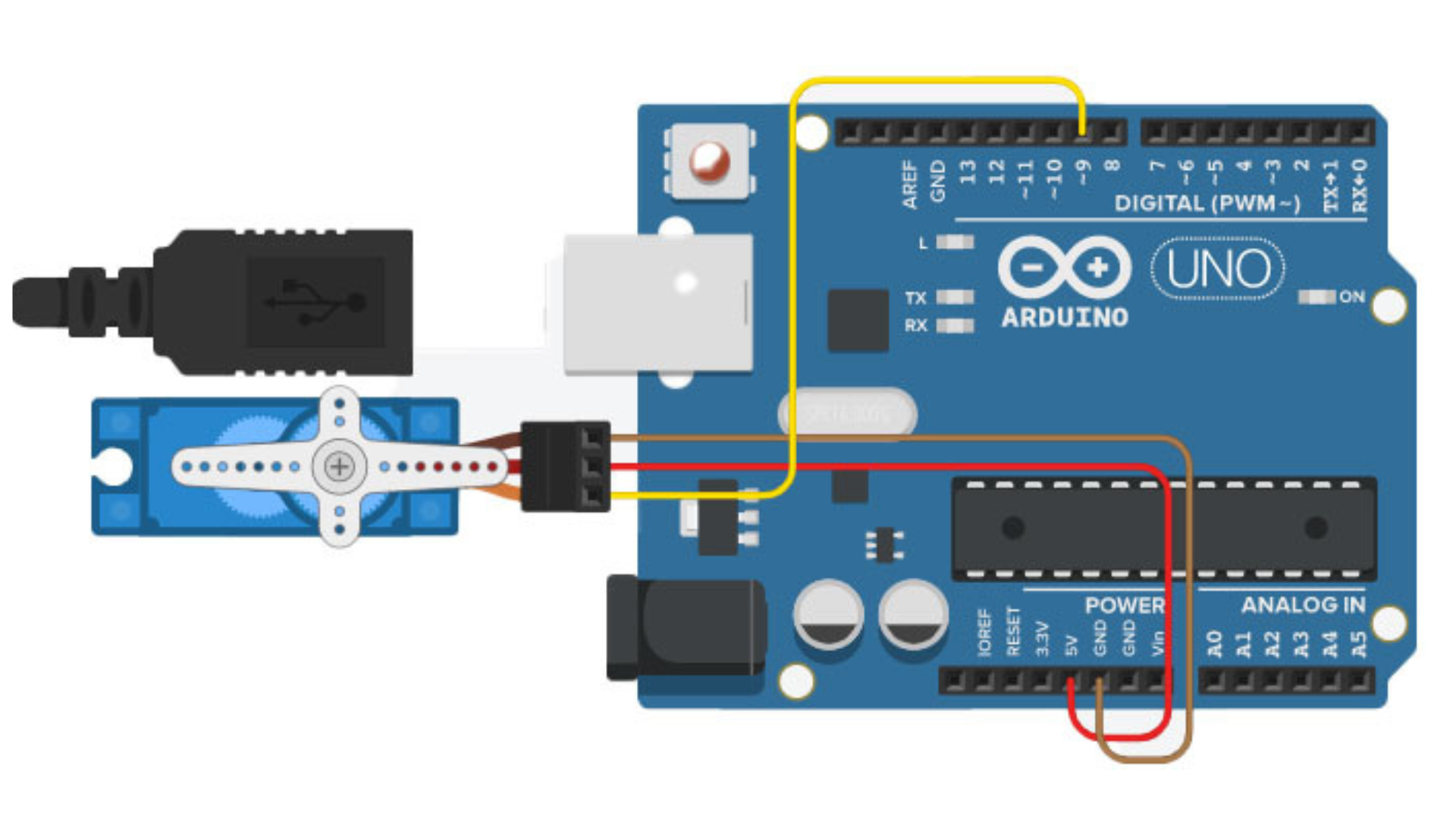

Схема подключения сервопривода: сигнал (оранжевый), питание (красный), земля (коричневый)

#include <Servo.h>
Servo myServo;
const int servoPin = 9;
void setup() {
myServo.attach(servoPin);
}
void loop() {
// Поворачиваем на 0°
myServo.write(0);
delay(1000);
// Центральное положение
myServo.write(90);
delay(1000);
// Максимальный угол
myServo.write(180);
delay(1000);
}
// Альтернатива: точное управление через микросекунды
// myServo.writeMicroseconds(1500); // Центр

Совет: Дешевые сервоприводы часто имеют неточные границы движения. Вместо стандартных 1000-2000 мкс они могут работать в диапазоне 500-2400 мкс. Экспериментируйте с writeMicroseconds() для точной калибровки.

PWM на Arduino: углубление в детали

Какие пины поддерживают PWM?

Не все пины Arduino одинаковы! PWM доступен только на пинах, обозначенных символом "~" на плате. Для Arduino Uno это пины 3, 5, 6, 9, 10, 11.

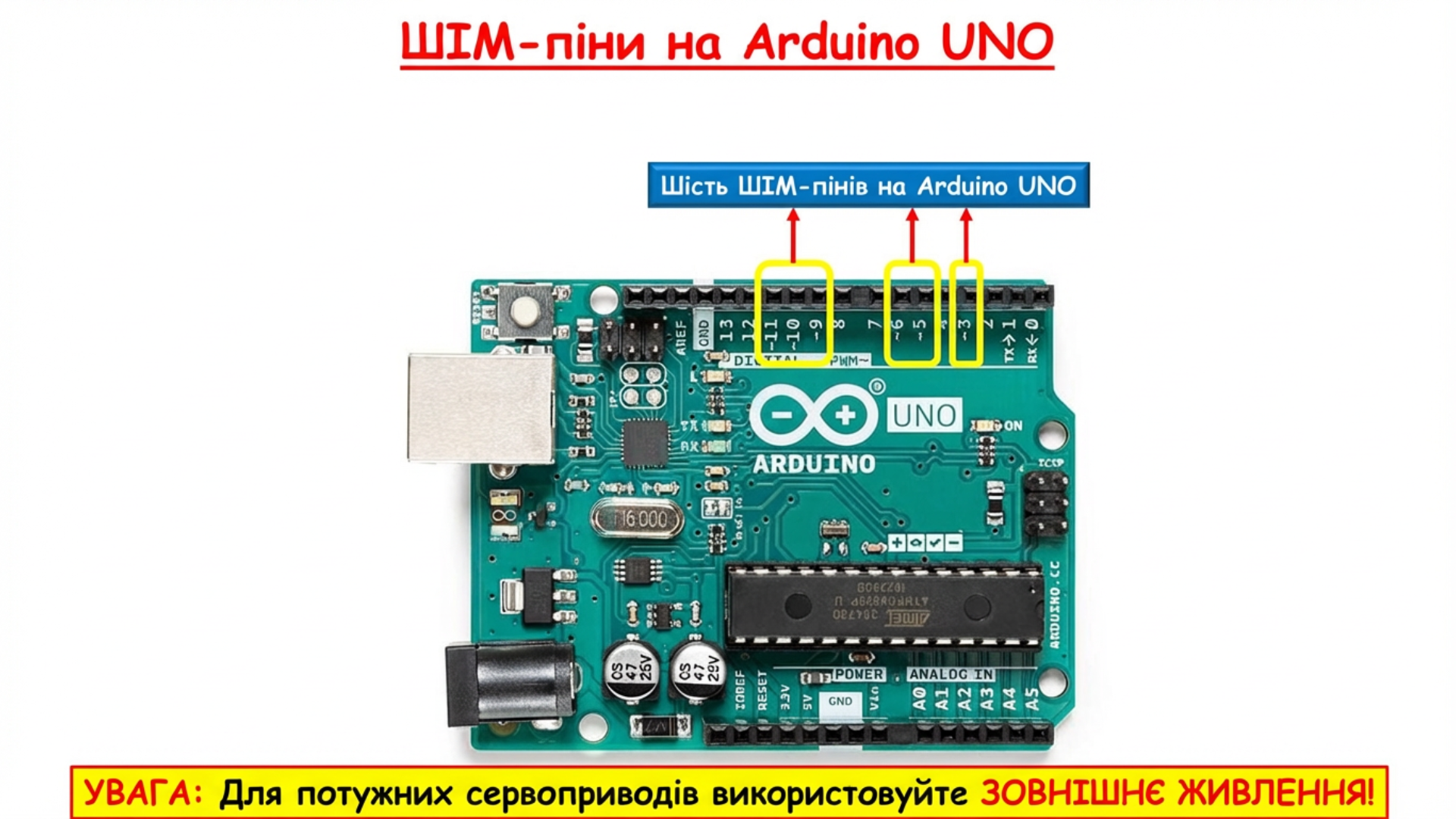

Расположение PWM-пинов на Arduino Uno — обозначены символом "~"

Как изменить частоту PWM?

По умолчанию Arduino использует частоты около 500 Гц. Но для некоторых применений (SMPS, бесшумное управление моторами) требуются более высокие частоты. Это можно настроить через регистры таймеров:

// Изменение частоты PWM на пинах 9 и 10 (Timer1)
// ВНИМАНИЕ: это влияет на функцию delay() и millis()!
void setup() {
// Устанавливаем делитель = 1 для частоты ~31 кГц
TCCR1B = TCCR1B & B11111000 | B00000001;
// Делитель = 8 для частоты ~3.9 кГц
// TCCR1B = TCCR1B & B11111000 | B00000010;
// Делитель = 64 для частоты ~490 Гц (по умолчанию)
// TCCR1B = TCCR1B & B11111000 | B00000011;
pinMode(9, OUTPUT);
}
void loop() {
analogWrite(9, 128); // 50% duty cycle
}

ESP32: больше возможностей

ESP32 имеет значительно более гибкую систему PWM. Вместо фиксированных таймеров, здесь есть 16 независимых PWM-каналов с программируемой частотой от 1 Гц до 40 МГц и разрешением до 16 бит!

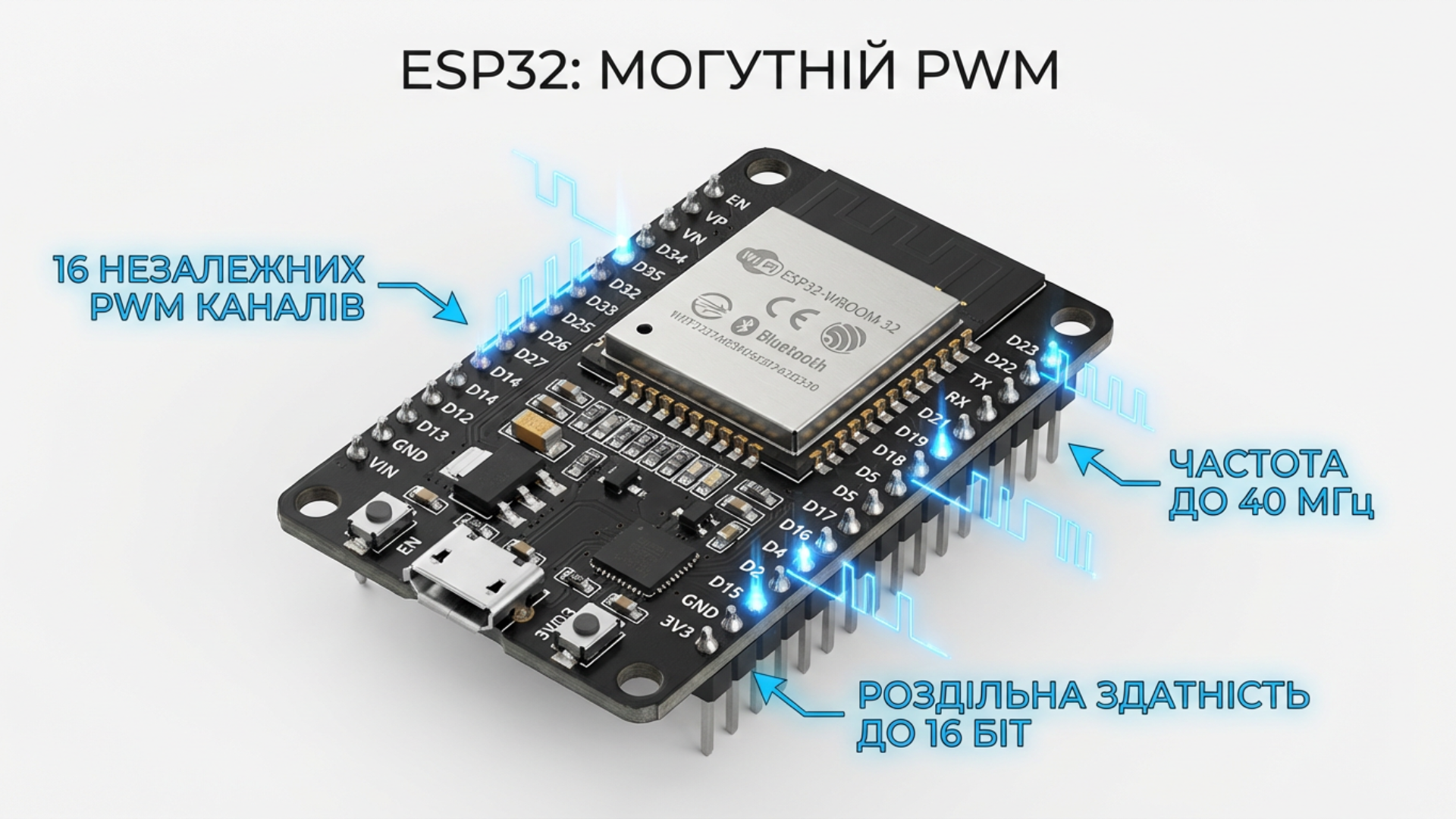

ESP32 DevKit — все GPIO-пины поддерживают PWM с гибкой настройкой частоты

// PWM на ESP32
const int ledPin = 2;
const int pwmChannel = 0;
const int frequency = 5000; // 5 кГц
const int resolution = 8; // 8 бит (0-255)
void setup() {
ledcSetup(pwmChannel, frequency, resolution);
ledcAttachPin(ledPin, pwmChannel);
}
void loop() {
// Плавное затухание
for (int duty = 0; duty <= 255; duty++) {
ledcWrite(pwmChannel, duty);
delay(10);
}
}

Применение PWM в реальном мире

PWM окружает нас повсюду, даже если мы этого не замечаем:

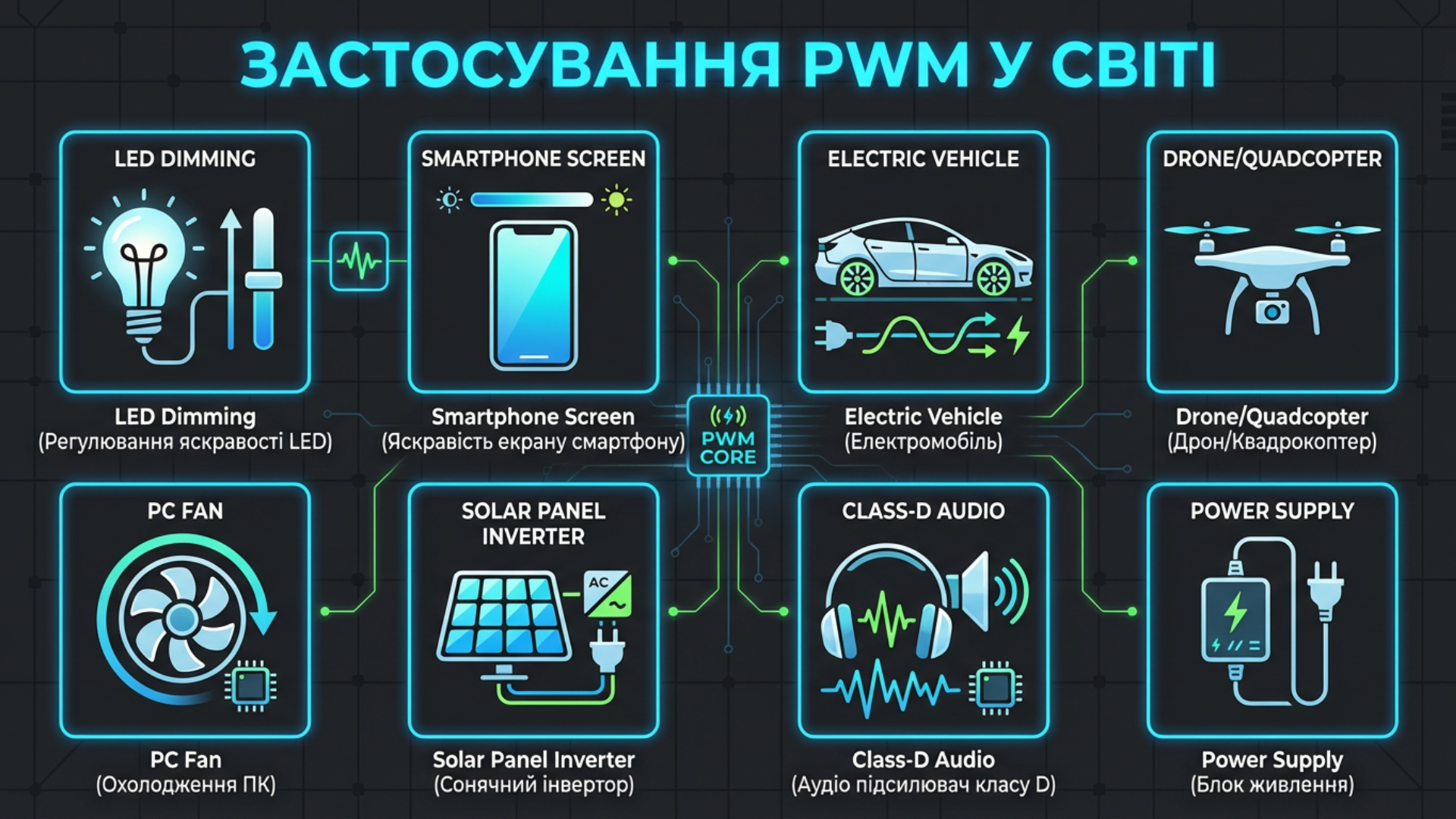

PWM в повседневной жизни: освещение, транспорт, аудио, бытовая техника

1. LED-освещение — от настольных ламп до автомобильных фар
2. Экраны смартфонов и мониторов — регулировка яркости подсветки
3. Электротранспорт — контроллеры моторов в Tesla, электросамокатах, дронах
4. Class-D аудиоусилители — компактные и эффективные (до 95% КПД!)
5. Импульсные блоки питания — в каждом компьютере и зарядном устройстве
6. Солнечные инверторы — преобразование DC в AC для сети
7. Терморегуляторы — управление элементами Пельтье
8. Вентиляторы ПК — 4-pin PWM для бесшумного охлаждения

Идеи для проектов

Вот несколько идей для практики работы с PWM:

🟢 Начальный уровень

🟡 Средний уровень

🔴 Продвинутый уровень

Выводы

PWM — это тот редкий случай, когда простая идея имеет огромное влияние. Быстрое переключение между двумя состояниями позволяет цифровым устройствам управлять аналоговым миром: от яркости одного светодиода до движения электромобиля.

Ключевые моменты, которые стоит запомнить:

• Duty cycle определяет среднюю мощность (0-100%)
• Частота должна быть достаточно высокой (>1 кГц для LED, >20 кГц для бесшумных моторов)
• Сервоприводы работают на 50 Гц и зависят от ширины импульса (1-2 мс)
• analogWrite() на Arduino — самый простой способ начать

От простого к сложному: PWM — фундамент современной электроники

Теперь, когда вы понимаете принципы PWM, весь мир микроконтроллеров открывается перед вами. От простого мигания LED до создания собственного дрона — все это построено на тех же фундаментальных принципах, которые вы только что изучили.

Успехов в ваших проектах! 🚀
