Електричний струм для початківців: дружній гайд

Введение

Электрический ток – это движение «электрики» по проводам, подобно течению воды по трубам. Проще говоря, ток возникает, когда заряженные частицы (например, электроны) движутся в одном направлении через проводник. Такое упорядоченное движение заряженных частиц и является электрическим током. Вы не можете увидеть электроны невооруженным глазом, но можете наблюдать результаты их работы – например, свет лампочки или тепло в электрическом обогревателе.

Представьте, вы включаете свет в комнате. Вы щелкаете выключателем, и лампа загорается почти мгновенно. Это потому, что по проводам поток электричества (электрический ток) бежит к лампе и заставляет её светиться. Ток – невидимый, но чрезвычайно важный: без него не работали бы ни фонарики, ни телевизоры, ни смартфоны. Далее мы рассмотрим, как люди открыли для себя электрический ток, что это такое с точки зрения физики, и как увидеть его действие на практике.

Исторический контекст

Первые открытия

Люди наблюдали эффекты электричества еще давно. Еще древнегреческий философ Фалес Милетский (~600 г. до н.э.) заметил, что потертый янтарь притягивает пуха – прояв статического электричества. В 1752 году американский изобретатель Бенджамин Франклин провел знаменитый эксперимент с воздушным змеем и доказал, что молния имеет электрическую природу. В конце XVIII века итальянец Луиджи Гальвани обнаружил электричество в живых тканях (так называемую биоэлектрику) – заставил лапки жаб сокращаться от искры. Но все эти явления были разовыми электрическими разрядами, а не постоянным током.

Изобретение батареи – рождение тока

Первым, кто получил непрерывный электрический ток, был итальянский физик Алессандро Вольта. В 1800 году он построил первую химическую батарею (вольтов столб) – устройство, способное постоянно генерировать ток. Новый источник тока был намного надежнее, чем электростатические машины, которые использовались до того. Неудивительно, что именно Вольту часто называют первооткрывателем электрического тока. С тех пор началась настоящая «электрическая революция».

Ключевые ученые и открытия 19 века

В 1820 году французский Андре-Мари Ампер открыл связь между электричеством и магнетизмом: ток в проводнике создает магнитное поле. В честь этого ученого единицу тока назвали ампер. Баварский исследователь Георг Ом в 1827 году установил математический закон, описывающий взаимосвязь между напряжением, током и сопротивлением (закон Ома). Тем временем англичанин Майкл Фарадей в 1831 году открыл явление электромагнитной индукции – когда магнитное поле создает ток в проводнике. Это открытие легло в основу генераторов тока и дало старт эпохе электроэнергетики.

Электричество входит в жизнь людей

Вторая половина 19 века – время внедрения электрических технологий в быт. Изобретатели Томас Эдисон и Никола Тесла применили открытия ученых на практике. Эдисон в 1879 году создал первую практическую лампу накаливания и начал строить электросети на основе постоянного тока. Тесла же развивал систему переменного тока, которая оказалась эффективнее для передачи электричества на большие расстояния. Благодаря их усилиям в конце 1800-х электричество превратилось из научного любопытства в повседневное удобство, которое освещало города и приводило в движение машины.

Основные понятия

Чтобы понять электронику, нужно сначала разобраться с тремя базовыми понятиями: напряжение, ток и сопротивление. Эти величины тесно связаны между собой и определяют, как работает электрическая цепь. Ниже – объяснение каждого из них в простой форме:

• Напряжение (Voltage) – это своего рода электрическое давление, которое «толкает» заряженные частицы в движение. Напряжение показывает, насколько сильно одна точка цепи заряжена по отношению к другой. Измеряется в вольтах (В) – единица названа в честь Алессандро Вольта. Более технически, напряжение – это разница электрических потенциалов между двумя точками. Представьте себе насос, создающий давление воды в трубе: напряжение подобно этому давлению – без «давления» тока не будет.
• Сила тока (Current) – это количество заряда, проходящего через проводник за секунду. Другими словами, ток показывает, сколько электронов проходит за определенное время. Измеряется в амперах (А), названных в честь Андре-Мари Ампера. 1 ампер означает, что через поперечное сечение проводника проходит 1 кулон заряда (примерно 6,24×10^18 электронов) за секунду. Если продолжить аналогию с водой, ток – это объем воды, протекающий по трубе за определенное время (расход воды).
• Сопротивление (Resistance) – это свойство материала противостоять прохождению тока. Высокое сопротивление означает, что току труднее течь, низкое – что легче. Измеряется в омах (Ω) в честь Георга Ома. Например, резина имеет очень высокое сопротивление (поэтому изолирует проводники), а металлы – низкое сопротивление (поэтому хорошо проводят ток). В аналогии с водой сопротивление соответствует ширине трубы: узкая труба сильнее препятствует потоку воды, так же как высокое сопротивление ограничивает ток.

Взаимосвязь между напряжением, током и сопротивлением

Эти три величины связаны простым соотношением, известным как закон Ома. Закон Ома утверждает, что сила тока в проводнике прямо пропорциональна напряжению на его концах и обратно пропорциональна сопротивлению проводника. Проще говоря: большее напряжение дает больший ток (если сопротивление остается тем же), а большее сопротивление – меньший ток (при том же напряжении). В форме формулы это записывается так:

Полезная аналогия

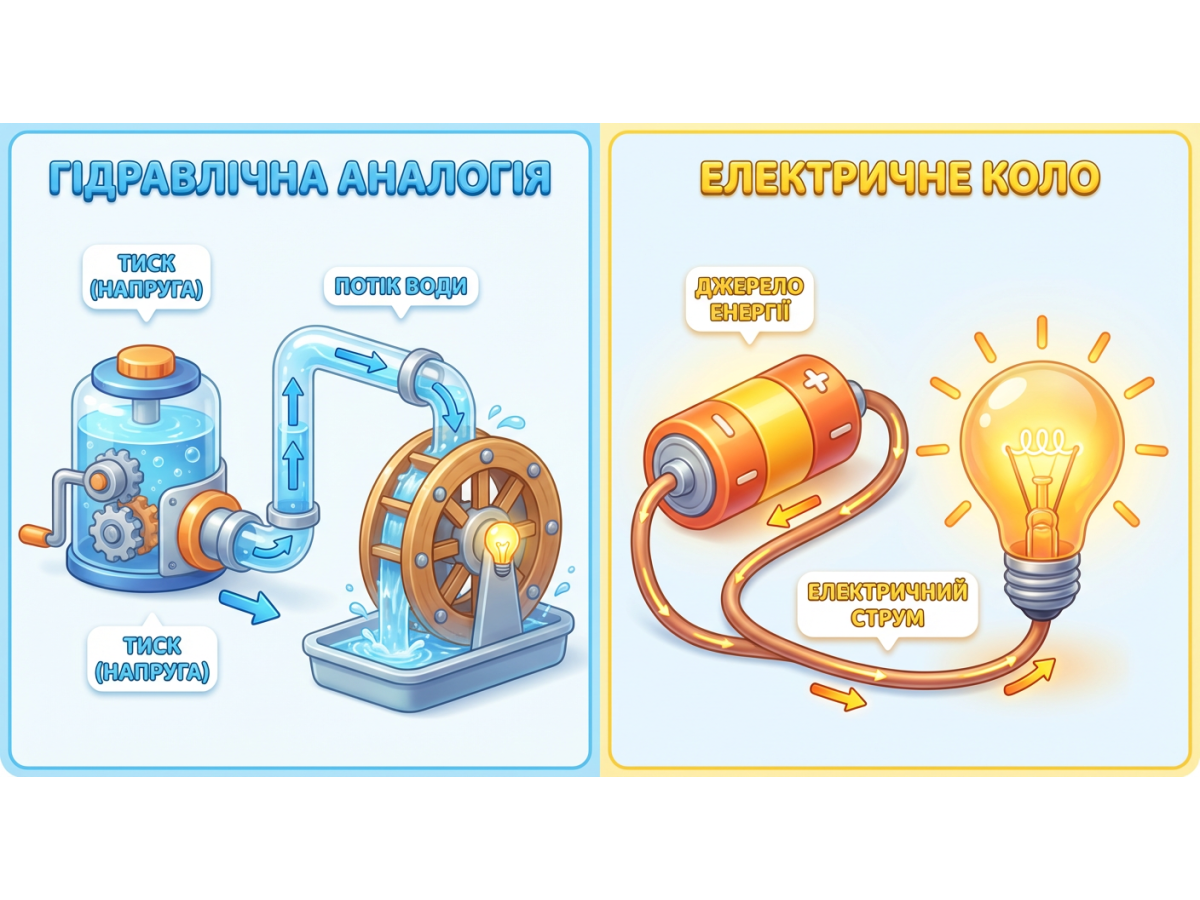

Для начинающих часто помогает аналогия с водой, чтобы представить напряжение, ток и сопротивление. Представьте себе резервуар с водой и трубу:

• Напряжение – это давление воды, создаваемое уровнем воды или насосом.
• Ток – это поток воды через трубу (литров в секунду).
• Сопротивление – это толщина трубы или препятствие внутри нее, которое мешает течению.

По этой аналогии: чем больше давление (напряжение) – тем больше поток воды (ток); чем уже труба (большее сопротивление) – тем меньше воды протекает. Эта простая модель хорошо объясняет базовые законы электричества и помогает представить невидимые процессы в проводах.

Практические примеры

Теория становится понятнее, когда видишь её в действии. Вот простой эксперимент, который поможет «почувствовать» электрический ток на практике. Мы построим самую простую электрическую цепь из батарейки, проводов и лампочки:

1. Подготовьте материалы. Возьмите маленький источник питания – например, батарейку 1,5 В (типа AA) или 9 В «крону». Найдите маленькую лампочку от фонарика (или светодиод с резистором) и два кусочка изолированного провода.
2. Подсоедините первый провод. Прикрепите один конец провода к «плюсовой» клемме батарейки. Другой конец этого провода подсоедините к металлическому контакту на основании лампочки (например, к её резьбе или выводу «+» светодиода).
3. Подсоедините второй провод. Возьмите второй провод и соедините «минусовой» полюс батарейки со вторым контактом лампочки (это может быть нижний контакт лампы или катод светодиода). Будьте осторожны, чтобы контакты батарейки и провода хорошо соприкасались.
4. Замкните цепь и наблюдайте. Когда вы правильно соединили все компоненты, образуется замкнутая цепь, и ток протечет через лампочку. Практически мгновенно вы увидите результат – лампочка загорится! Электрический ток побежит от батарейки по одному проводу, пройдет через нить накаливания лампы (или кристалл LED) и вернется к батарейке вторым проводом, таким образом замыкая цепь.
5. Разомкните цепь. Теперь разомкните цепь – например, отсоедините один из проводов от батарейки. Лампочка сразу погаснет. Тока больше нет, так как отсутствует замкнутый путь для его протекания. Это демонстрирует важный принцип: электрический ток течет только по замкнутой цепи. Если есть разрыв (перерыв) – поток заряженных частиц прекращается, как вода перестает течь, если трубу перекрыть.

Этот эксперимент наглядно показывает работу тока. Вы почувствуете, что ток сам по себе невидим, но его присутствие легко заметить через действие – лампа светится только когда через неё проходит ток. Также вы убедились, что необходим источник напряжения (батарейка) и замкнутая цепь для поддержания тока.

Другой пример тока в повседневной жизни – это статическое электричество. Возможно, вы испытывали легкий удар током, коснувшись дверной ручки зимой после ходьбы по ковру. Эта искра – тоже электрический ток, только очень короткий: заряд, накопленный на вашем теле, внезапно проходит через воздух к ручке. Он длится мгновение, но его можно почувствовать как укол. Таким образом, ток окружает нас в различных формах, и, экспериментируя с безопасными источниками, вы лучше поймете его поведение.

Изображения, графики и таблицы

Для лучшего понимания воспользуемся наглядными материалами – схемами, графиками и таблицами.

Схема простого контура

Представьте схему, соответствующую нашему эксперименту с батарейкой и лампочкой. На ней батарейка обозначена парой линий (длинная – «плюс», короткая – «минус»), от батарейки идут две линии — «провода» к значку лампочки. Когда вы видите такую схему в книге, она показывает замкнутый контур: от положительного полюса источника через лампу к отрицательному полюсу. Ток условно обозначают стрелками от «+» к «–». На рисунке выше изображен подобный контур.

График закона Ома

Другой полезный рисунок – график, который показывает зависимость тока от напряжения для фиксированного сопротивления. На Рисунке 2 представьте систему координат: по горизонтали отложено напряжение (V), по вертикали – ток (I). Если сопротивление неизменно, точки графика ложатся на прямую линию через начало координат. Это означает: 0 В – 0 А, 1 В дает определенный ток, 2 В – вдвое больший ток, и т.д. Прямая линия демонстрирует линейную пропорциональность I ~ V (при постоянном R), как и предписывает закон Ома.

Таблица 1: Электрические величины и их аналоги

Для быстрого обзора приведем таблицу, суммирующую основные понятия и их аналогии:

Таблица 2: Единицы измерения

Также стоит знать, в каких единицах измеряются наши величины (в скобках указано международное обозначение):

Эти названия увековечивают память о ученых, которые внесли значительный вклад в изучение электричества. Например, Вольта дал нам батарею (источник напряжения), Ампер исследовал электромагнетизм и дал имя току, а Ом открыл закон, который связывает все три величины.
