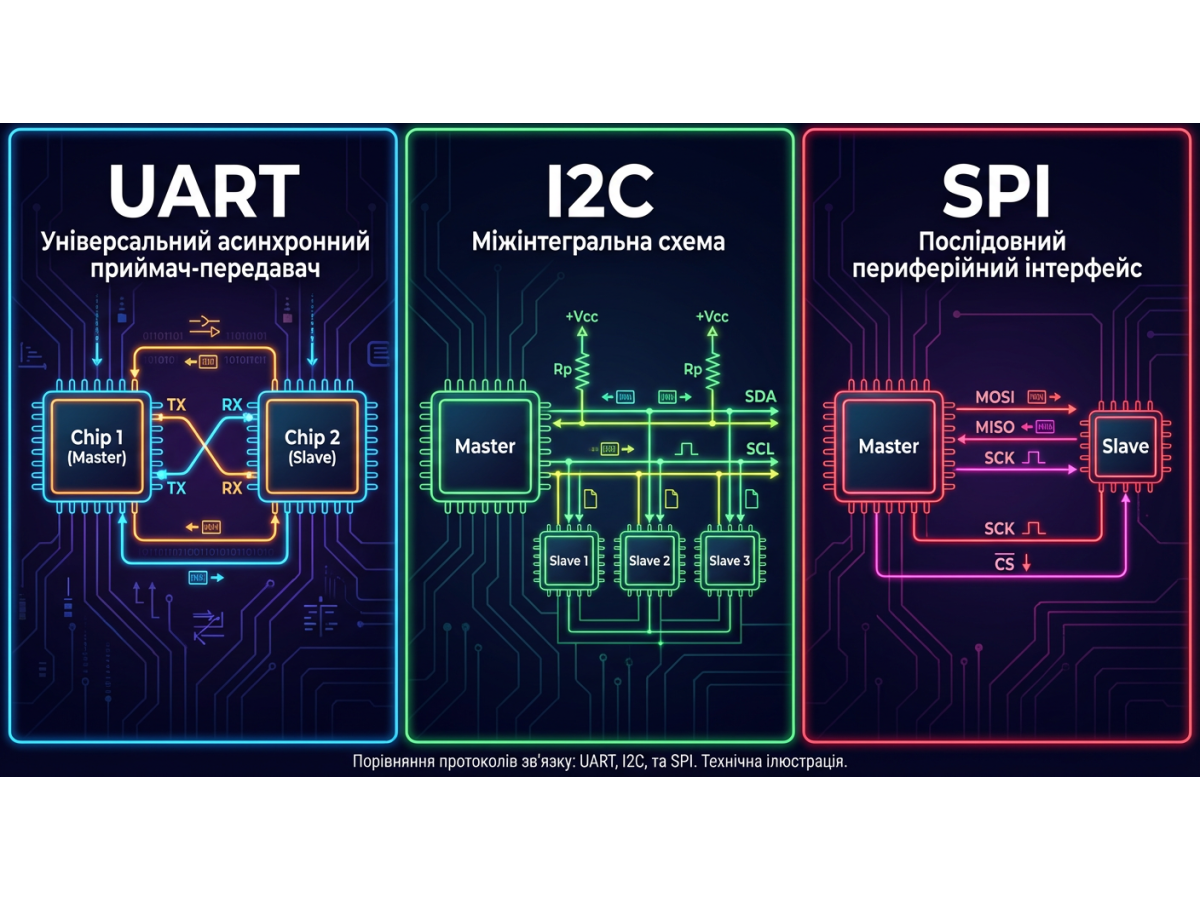

Как микросхемы разговаривают друг с другом: разбираем I2C, SPI и UART простыми словами

Привет, любознательный ум! 👋 Ты когда-нибудь задумывался, как микросхемы, эти крошечные "мозги" в твоих гаджетах, сплетничают между собой? Нет, они не отправляют смс-ки или мемы (хотя было бы забавно!). У них есть свои, специальные языки общения, и сегодня мы погрузимся в мир трех самых разговорчивых из них: I2C, SPI и UART. Готовься к веселому путешествию в микромир, где даже самые маленькие компоненты имеют что сказать!

Город микросхем: как организовано общение

Представь себе, что микросхемы – это такие себе жители большого города. Чтобы город функционировал, им нужно как-то договариваться: кто-то должен передать данные, кто-то – получить, кто-то – просто крикнуть "Эй, ты еще работаешь?". Для этого и существуют специальные "дороги" и "правила движения" – интерфейсы.

Давай разбираться с этими популярными "сплетниками" по очереди!

UART: Старый добрый телефонный разговор 📞

UART (Universal Asynchronous Receiver-Transmitter), или "Универсальный асинхронный приемопередатчик" – это настоящий ветеран в мире микросхем. Представь себе классический телефонный звонок: ты говоришь, кто-то слушает. UART работает похожим образом – данные передаются последовательно, бит за битом, по двум проводам: один для передачи (TX – Transmit), другой для приема (RX – Receive).

Как это работает (простыми словами):

Два устройства договариваются о скорости "разговора" (скорости передачи данных) и начинают обмен. Один говорит: "Привет, сейчас буду отправлять данные!", а другой отвечает: "Окей, слушаю!". Затем данные летят по проводу, как слова по телефонной линии. "Асинхронный" означает, что им не нужен отдельный "дирижер" (тактовый сигнал), чтобы синхронизировать беседу – они просто договариваются о скорости.

Преимущества:

Простота: Всего два провода (ну и земля, конечно, потому что без нее никак!).
Широкое распространение: Ты найдешь UART почти везде, от простых микроконтроллеров до GPS-модулей.
Не нужен тактовый сигнал: Меньше проводов – меньше хлопот!

Недостатки:

Обычно "один на один": Классический UART предназначен для общения только двух устройств.
Относительно медленный: Для сверхбыстрых задач не всегда подходит.
Нет встроенного механизма подтверждения: Отправил данные и надеешься, что их получили.

Интересный факт: UART настолько старый и проверенный временем, что его принципы использовались еще в телетайпах – механических печатных машинках, которые могли передавать текст на расстояние. Вот это наследственность! 📠

I2C: Вечеринка на двух проводах 🥳

I2C (Inter-Integrated Circuit), или "Межинтегральная схема" – это как небольшая, но очень организованная вечеринка. Для нее нужно всего два провода: SDA (Serial Data Line – линия последовательных данных) и SCL (Serial Clock Line – линия тактового сигнала). Один "главный" (master) может общаться с множеством "подчиненных" (slave) устройств, и все они "висят" на этих двух проводах.

Как это работает (простыми словами):

Главное устройство говорит: "Так, сейчас буду говорить с устройством номер пять!". Устройство номер пять отвечает: "Я здесь, слушаю!". Остальные в это время молча ждут своей очереди. SCL – это как музыка на вечеринке, задает ритм, а SDA – это сам разговор. Главный может быть как передатчиком, так и приемником.

Преимущества:

Экономия выводов: Всего два провода для общения с кучей устройств!
Адресация: Каждое устройство имеет свой уникальный адрес, поэтому главный точно знает, с кем говорит.
Подтверждение: Есть механизм подтверждения (ACK/NACK), что данные получены.
Несколько "главных": Шина позволяет иметь несколько ведущих.

Недостатки:

Скорость: Обычно медленнее, чем SPI.
Сложнее логика: Из-за адресации и подтверждения программная реализация немного сложнее.
Ограничение на длину линии: Длинные линии связи могут создавать проблемы.

Интересный факт: I2C был разработан фирмой Philips в начале 1980-х. Представь, сколько поколений гаджетов уже успело "наболтаться" с помощью этого интерфейса! И кстати, с 2006 года использование протокола I2C стало бесплатным (лицензионные отчисления отменили), что способствовало его еще большей популярности. 💰

SPI: Скоростной экспресс 🚀

SPI (Serial Peripheral Interface), или "Последовательный периферийный интерфейс" – это настоящий скоростной поезд в мире микросхем. Он тоже использует "главного" (master) и "подчиненных" (slave), но связь здесь более прямолинейная и быстрая. Обычно требуется четыре провода (или больше, если много подчиненных).

Как это работает (простыми словами):

Главный имеет отдельную линию "выбора микросхемы" (Chip Select или Slave Select – CS/SS) для каждого подчиненного. Когда главный хочет поговорить с кем-то, он "активирует" его линию CS. Данные мчатся по двум однонаправленным линиям: MOSI (Master Out Slave In – главный передает, подчиненный принимает) и MISO (Master In Slave Out – подчиненный передает, главный принимает). Все это синхронизируется тактовым сигналом SCLK (Serial Clock), который тоже генерирует главный.

Преимущества:

Скорость: Очень высокая скорость передачи данных, идеально для потокового видео, аудио, работы с картами памяти SD.
Простота протокола: Нет сложной системы адресов, все управляется линиями CS.
Полнодуплексная связь: Данные могут одновременно передаваться в обе стороны.

Недостатки:

Больше проводов: Для каждого подчиненного нужна отдельная линия CS.
Нет подтверждения (стандартно): Главный отправляет данные и надеется, что все в порядке.
Только один "главный": Обычно в SPI-сети есть только один руководитель.

Интересный факт: SPI был разработан компанией Motorola в середине 1980-х годов. Это было время, когда микроконтроллеры становились все мощнее, и им нужен был быстрый способ обмена данными с периферией, например, с памятью или другими микросхемами. ⚡

Кто есть кто? Сравнительная табличка-шпаргалка 🤓

Характеристика	UART	I2C	SPI
Количество проводов	2 (TX, RX) + земля	2 (SDA, SCL) + земля	4 (MOSI, MISO, SCLK, CS) + земля (и больше CS)
Количество устройств	Обычно 2	Много (ограничено адресами, обычно до 112)	Много (ограничено количеством линий CS у главного)
Скорость	Относительно медленный	Средняя	Очень высокая
Сложность	Простой	Средняя (адресация, подтверждение)	Простой протокол, но больше проводов
"Главный"	Нет четкого главного (равноправные)	Может быть несколько главных	Один главный
Подтверждение данных	Нет (стандартно)	Есть (ACK/NACK)	Нет (стандартно)
Типичное использование	Связь с ПК, GPS, Bluetooth-модули, отладка	Датчики, часы реального времени, EEPROM	SD-карты, дисплеи, АЦП/ЦАП, быстрая память
Аналогия с юмором	Телефонный разговор	Организованная вечеринка на двух проводах	Скоростной экспресс с отдельными линиями для каждого

Когда кого звать на помощь? 🤔

UART – твой надежный друг!

🤝

Если тебе нужно просто и надежно соединить два устройства для неспешного обмена текстовыми командами или данными (например, микроконтроллер и компьютер через USB-UART-переходник, или GPS-модуль) – UART твой друг!

И2C – двупроводная магия!

✨

Если у тебя целая компания датчиков (температуры, влажности, давления), часы реального времени или или маленькая память, и все это нужно подключить к одному микроконтроллеру, не тратя кучу ногок, – И2C придет на помощь со своей двупроводной магией.

SPI – скоростной чемпион!

🏆

Если же речь идет о молниеносной передаче больших объемов данных – например, чтение с SD-карты, вывод графики на цветной дисплей или или работа с быстрыми аналогово-цифровыми преобразователями – здесь без шустрого SPI не обойти.

Подводим итог с улыбкой!

😉

Вот так, друзья, наши маленькие электронные компоненты и "общаются" друг с другом!

Каждый интерфейс – со своим характером, преимуществами и недостатками:

UART – простой и надежный, как старый друг. 👴

И2C – экономичный и умеет собирать вокруг себя компанию. 🎉

SPI – настоящий спринтер, когда каждая микросекунда на счету. ⚡

Знание этих "языков" поможет тебе лучше понимать, как устроены твои любимые гаджеты, и, возможно, даже вдохновит на создание собственных электронных чудес! Ведь кто знает, может, именно ты изобретешь следующий супереффективный способ для микросхем говорить друг другу: "Привет, мир!".

Надеюсь, это путешествие в мир микро-коммуникаций было для тебя не только познавательным, но и веселым! До новых встреч в мире электроники! 🚀
