Як мікросхеми розмовляють між собою: розбираємо I2C, SPI та UART простими словами

Привіт, допитливий розуме! 👋 Ти колись замислювався, як мікросхеми, ці крихітні "мізки" у твоїх гаджетах, пліткують між собою? Ні, вони не шлють смс-ки чи меми (хоча було б кумедно!). У них є свої, спеціальні мови спілкування, і сьогодні ми зануримося у світ трьох найбалакучіших з них: I2C, SPI та UART. Готуйся до веселої подорожі у мікросвіт, де навіть найменші компоненти мають що сказати!

Місто мікросхем: як організовано спілкування

Уяви собі, що мікросхеми – це такі собі мешканці великого міста. Щоб місто функціонувало, їм потрібно якось домовлятися: хтось має передати дані, хтось – отримати, хтось – просто гукнути "Гей, ти ще працюєш?". Для цього й існують спеціальні "дороги" та "правила руху" – інтерфейси.

Давай розбиратися з цими популярними "пліткарями" по черзі!

UART: Старий добрий телефонний зв'язок 📞

UART (Universal Asynchronous Receiver-Transmitter), або ж "Універсальний асинхронний приймач-передавач" – це справжній ветеран у світі мікросхем. Уяви собі класичний телефонний дзвінок: ти говориш, хтось слухає. UART працює схожим чином – дані передаються послідовно, біт за бітом, по двох дротах: один для передачі (TX – Transmit), інший для прийому (RX – Receive).

Як це працює (простою мовою):

Два пристрої домовляються про швидкість "розмови" (швидкість передачі даних) і починають обмін. Один каже: "Привіт, зараз буду надсилати дані!", а інший відповідає: "Окей, слухаю!". Потім дані летять по дроту, як слова по телефонній лінії. "Асинхронний" означає, що їм не потрібен окремий "диригент" (тактовий сигнал), щоб синхронізувати розмову – вони просто домовляються про швидкість.

Переваги:

Простота: Лише два дроти (ну, і земля, звісно, бо без неї ніяк!).
Широке розповсюдження: Ти знайдеш UART майже всюди, від простих мікроконтролерів до GPS-модулів.
Не потрібен тактовий сигнал: Менше дротів – менше клопоту!

Недоліки:

Зазвичай "один на один": Класичний UART призначений для спілкування лише двох пристроїв.
Відносно повільний: Для супершвидкісних завдань не завжди підійде.
Немає вбудованого механізму підтвердження: Надіслав дані й сподіваєшся, що їх отримали.

Цікавий факт: UART настільки старий і перевірений часом, що його принципи використовувалися ще в телетайпах – механічних друкарських машинках, які могли передавати текст на відстань. Оце так спадковість! 📠

I2C: Вечірка на двох дротах 🥳

I2C (Inter-Integrated Circuit), або "Між-інтегральна схема" – це як невелика, але дуже організована вечірка. Для неї потрібно всього два дроти: SDA (Serial Data Line – лінія послідовних даних) та SCL (Serial Clock Line – лінія тактового сигналу). Один "головний" (master) може спілкуватися з багатьма "підлеглими" (slave) пристроями, і всі вони "висять" на цих двох дротах.

Як це працює (простою мовою):

Головний пристрій каже: "Так, зараз буду говорити з пристроєм номер п'ять!". Пристрій номер п'ять відповідає: "Я тут, слухаю!". Інші в цей час мовчки чекають своєї черги. SCL – це як музика на вечірці, задає ритм, а SDA – це сама розмова. Головний може бути як передавачем, так і приймачем.

Переваги:

Економія виводів: Всього два дроти для спілкування з купою пристроїв!
Адресація: Кожен пристрій має свою унікальну адресу, тому головний точно знає, з ким говорить.
Підтвердження: Є механізм підтвердження (ACK/NACK), що дані отримані.
Кілька "головних": Шина дозволяє мати декілька ведучих.

Недоліки:

Швидкість: Зазвичай повільніший за SPI.
Складніша логіка: Через адресацію та підтвердження, програмна реалізація трохи складніша.
Обмеження на довжину лінії: Довгі лінії зв'язку можуть створювати проблеми.

Цікавий факт: I2C був розроблений фірмою Philips на початку 1980-х. Уяви, скільки поколінь гаджетів вже встигло "набалакатись" за допомогою цього інтерфейсу! І до речі, з 2006 року використання протоколу I2C стало безкоштовним (ліцензійні відрахування скасували), що сприяло його ще більшій популярності. 💰

SPI: Швидкісний експрес 🚀

SPI (Serial Peripheral Interface), або "Послідовний периферійний інтерфейс" – це справжній швидкісний потяг у світі мікросхем. Він теж використовує "головного" (master) та "підлеглих" (slave), але зв'язок тут більш прямолінійний і швидкий. Зазвичай потрібно чотири дроти (або більше, якщо багато підлеглих).

Як це працює (простою мовою):

Головний має окрему лінію "вибору мікросхеми" (Chip Select або Slave Select – CS/SS) для кожного підлеглого. Коли головний хоче поговорити з кимось, він "активує" його лінію CS. Дані мчать по двох односпрямованих лініях: MOSI (Master Out Slave In – головний передає, підлеглий приймає) та MISO (Master In Slave Out – підлеглий передає, головний приймає). Все це синхронізується тактовим сигналом SCLK (Serial Clock), який теж генерує головний.

Переваги:

Швидкість: Дуже висока швидкість передачі даних, ідеально для потокового відео, аудіо, роботи з картами пам'яті SD.
Простота протоколу: Немає складної системи адрес, все керується лініями CS.
Повнодуплексний зв'язок: Дані можуть одночасно передаватися в обидві сторони.

Недоліки:

Більше дротів: Для кожного підлеглого потрібна окрема лінія CS.
Немає підтвердження (стандартно): Головний відправляє дані й сподівається, що все гаразд.
Тільки один "головний": Зазвичай у SPI-мережі є лише один керівник.

Цікавий факт: SPI був розроблений компанією Motorola в середині 1980-х років. Це був час, коли мікроконтролери ставали все потужнішими, і їм потрібен був швидкий спосіб обміну даними з периферією, наприклад, з пам'яттю або іншими мікросхемами. ⚡

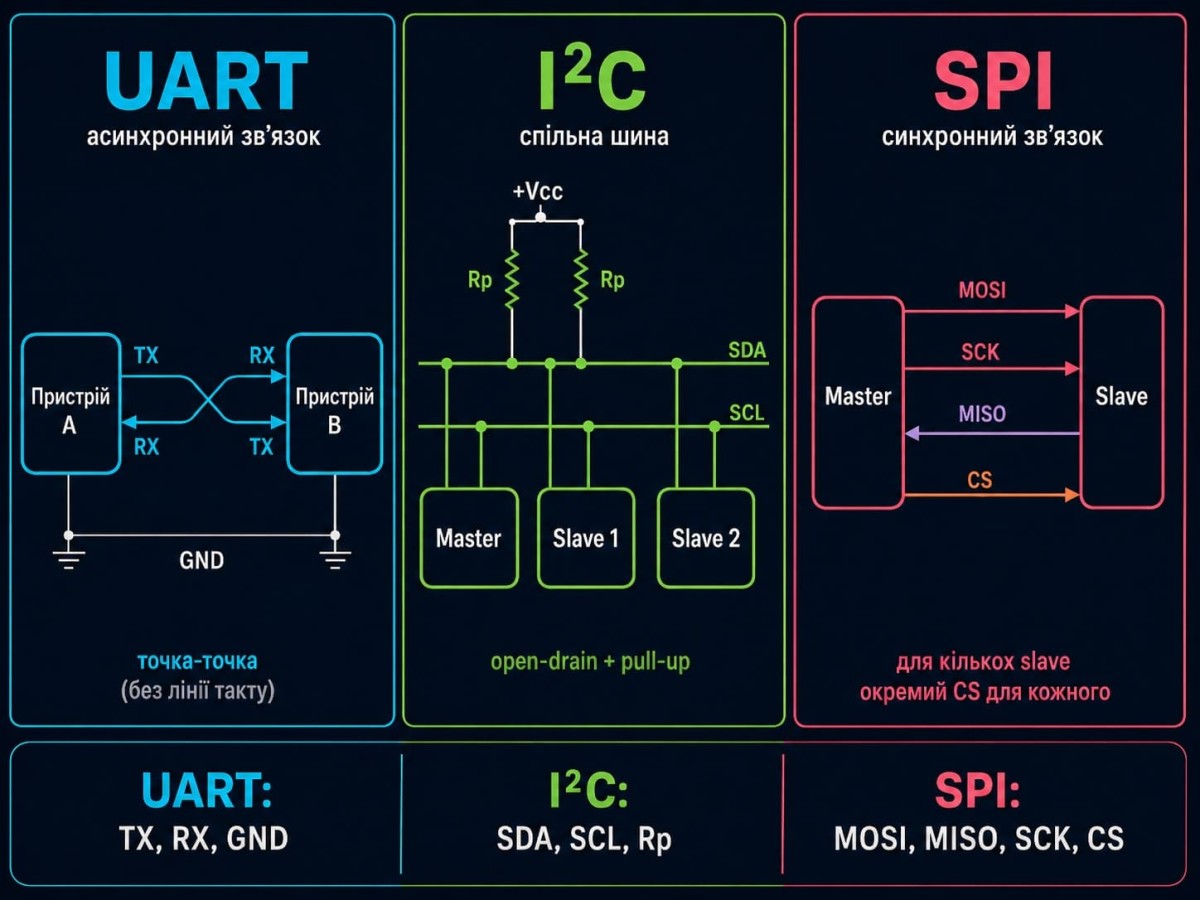

Хто є хто? Порівняльна табличка-шпаргалка 🤓

Характеристика	UART	I2C	SPI
Кількість дротів	2 (TX, RX) + земля	2 (SDA, SCL) + земля	4 (MOSI, MISO, SCLK, CS) + земля (і більше CS)
Кількість пристроїв	Зазвичай 2	Багато (обмежено адресами, зазвичай до 112)	Багато (обмежено кількістю ліній CS у головного)
Швидкість	Відносно повільний	Середня	Дуже висока
Складність	Простий	Середня (адресація, підтвердження)	Простий протокол, але більше дротів
"Головний"	Немає чіткого головного (рівноправні)	Може бути кілька головних	Один головний
Підтвердження даних	Немає (стандартно)	Є (ACK/NACK)	Немає (стандартно)
Типове використання	Зв'язок з ПК, GPS, Bluetooth-модулі, налагодження	Датчики, годинники реального часу, EEPROM	SD-карти, дисплеї, АЦП/ЦАП, швидка пам'ять
Аналогія з гумором	Телефонна розмова	Організована вечірка на двох дротах	Швидкісний експрес з окремими лініями для кожного

Коли кого кликати на допомогу? 🤔

UART - твій надійний бро! 🤝

Якщо тобі треба просто і надійно з'єднати два пристрої для неквапливого обміну текстовими командами чи даними (наприклад, мікроконтролер і комп'ютер через USB-UART перехідник, або GPS-модуль) – UART твій бро!

I2C - двопровідна магія! ✨

Якщо в тебе ціла компанія датчиків (температури, вологості, тиску), годинник реального часу, маленька пам'ять, і все це треба підключити до одного мікроконтролера, не витрачаючи купу ніжок – I2C прийде на допомогу зі своєю двопровідною магією.

SPI - швидкісний чемпіон! 🏆

Якщо ж мова йде про блискавичну передачу великих обсягів даних – наприклад, читання з SD-карти, виведення графіки на кольоровий дисплей, робота з швидкими аналого-цифровими перетворювачами – тут без спритного SPI не обійтися.

Підсумуємо з посмішкою! 😉

Ось так, друзі, наші маленькі електронні компоненти й "спілкуються" між собою!

Кожен інтерфейс – зі своїм характером, перевагами та недоліками:

UART – простий і надійний, як старий друг. 👴

I2C – економний і вміє зібрати навколо себе компанію. 🎉

SPI – справжній спринтер, коли кожна мікросекунда на рахунку. ⚡

Знання цих "мов" допоможе тобі краще розуміти, як влаштовані твої улюблені гаджети, і, можливо, навіть надихне на створення власних електронних див! Адже хто знає, може саме ти вигадаєш наступний супер-ефективний спосіб для мікросхем казати одна одній: "Привіт, світе!".

Сподіваюся, ця мандрівка у світ мікро-комунікацій була для тебе не лише пізнавальною, а й веселою! До нових зустрічей у світі електроніки! 🚀✨
