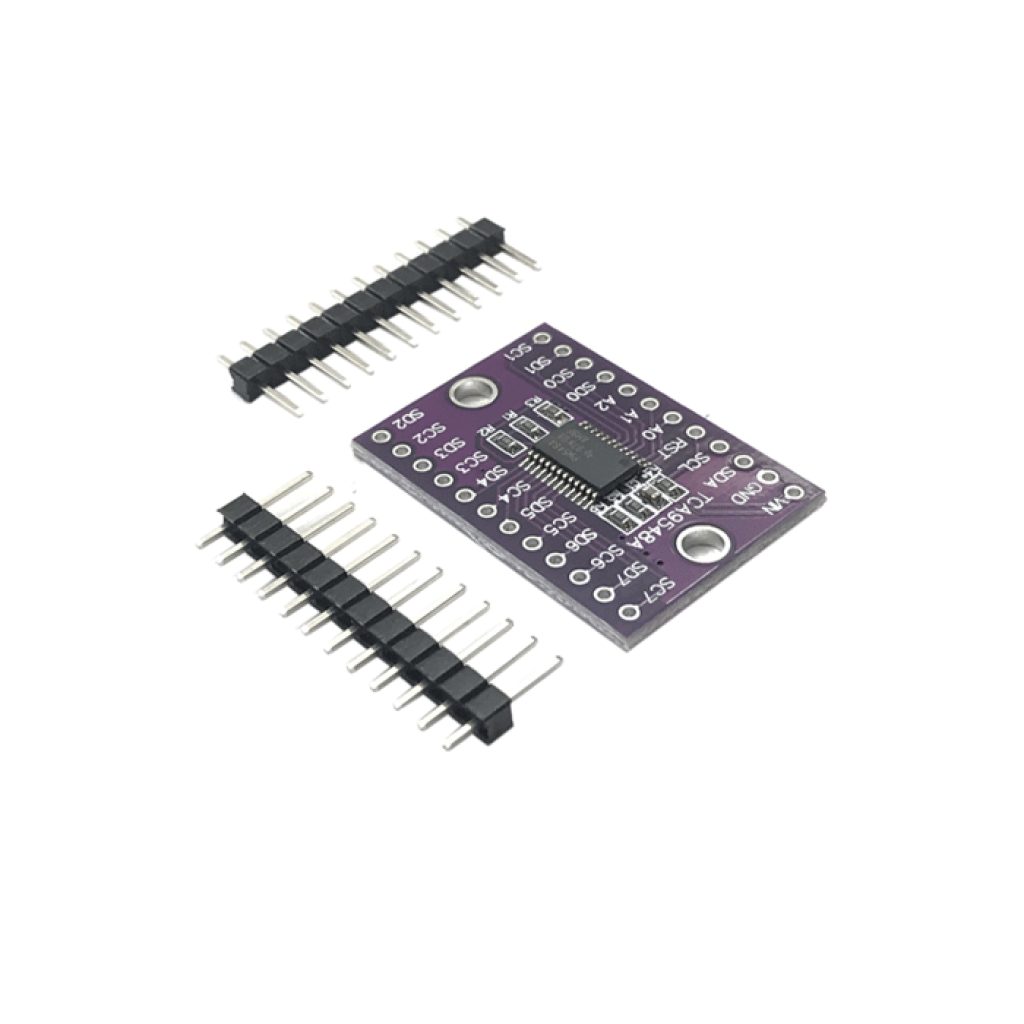

8-канальний комутатор I2C на TCA9548A

Name: 8-канальний комутатор I2C на TCA9548A
Brand: Китай
Price: 48.00 UAH
Availability: InStock

Виробник: Китай Код товару: 1616

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

FAQ

В наявності

Код товару: 1616

48.00 грн

Знайшли дешевше?

-Робоча напруга-:1.65 - 5.5 В

-Напруга логіки управління-:по кожному з каналів: 1.65 В - 5.5 В

-Максимальний струм споживання-:100 мА

-Тип мікросхеми-:TCA9548A

-Кількість каналів-:8

-Вимірювальний діапазон-:Діапазон адрес комутатора: 0x70 - 0x77

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

8-канальний комутатор I2C на TCA9548A

Код товару: 1616

48.00 грн

Опис

🔌 TCA9548A 8-канальний I2C мультиплексор

Революційне рішення для підключення до 8 I2C пристроїв з однаковими адресами

Загальний опис

TCA9548A I2C мультиплексор – високоефективний 8-канальний комутатор, що вирішує поширену проблему в електроніці: підключення кількох I2C-пристроїв з однаковими адресами до одного мікроконтролера. Модуль дозволяє керувати до 8 окремих I2C підшин, забезпечуючи безперешкодну комунікацію між пристроями навіть з ідентичними I2C-адресами. Цей модуль є незамінним для складних проектів Arduino, NodeMCU та інших мікроконтролерів, де потрібно підключити численні дисплеї, датчики або інші I2C-компоненти без конфліктів адрес.

✅ Технічні переваги:

• 8 незалежних I2C каналів – кожен канал працює як окрема I2C шина, дозволяючи підключати до 8 груп пристроїв з ідентичними адресами, які можуть бути обрані програмно через основну шину I2C
• Гнучка адресація – модуль підтримує 8 різних I2C адрес (від 0x70 до 0x77) через налаштування контактів A0, A1 і A2, що дозволяє підключити до 8 мультиплексорів одночасно для керування до 64 пристроїв
• Перетворення напруги – модуль може бути використаний для з'єднання пристроїв з різними логічними рівнями (наприклад, 3,3В датчики з 5В мікроконтролером) за допомогою зовнішніх підтягуючих резисторів
• Висока сумісність – працює з Arduino, NodeMCU, Raspberry Pi та іншими популярними мікроконтролерами та одноплатними комп'ютерами через стандартний I2C інтерфейс
• Широкий діапазон живлення – підтримка напруги від 1,65В до 5,5В, що забезпечує сумісність з логічними рівнями 3,3В і 5В без додаткових перетворювачів рівня

🔧 Ідеальне рішення для:

Робототехніка з численними датчиками

Системи моніторингу з багатьма OLED-дисплеями

Системи розумного дому

Метеостанції з кількома однотипними датчиками

Системи автоматизації та контролю

Освітні проекти та лабораторії

Розробка інтернету речей (IoT)

Інтерактивні панелі керування

💡 Широкі можливості застосування:

Багатодисплейні рішення – TCA9548A ідеально підходить для проектів, що вимагають кількох OLED, LCD або інших I2C дисплеїв з однаковими адресами. Підключіть до 8 дисплеїв і керуйте ними незалежно для створення інформаційних панелей, систем моніторингу або інтерактивних інсталяцій без потреби в окремому мікроконтролері для кожного дисплея.
Масиви однотипних датчиків – використовуйте мультиплексор для підключення численних однакових датчиків (температури, вологості, тиску тощо) з фіксованими адресами I2C. Це особливо корисно для великих проектів моніторингу навколишнього середовища, де потрібно зібрати дані з кількох точок одночасно.
Розподілені системи керування – створюйте складні системи автоматизації з віддаленими модулями, пов'язаними через I2C інтерфейс. TCA9548A дозволяє розширити можливості підключення, організувавши кілька підмереж I2C пристроїв, що працюють синхронно під керуванням одного головного мікроконтролера.
Проекти з перетворенням напруги – мультиплексор може бути використаний для об'єднання 3,3В пристроїв (наприклад, для NodeMCU) з 5В компонентами (для Arduino), забезпечуючи коректне перетворення напруги між різними логічними рівнями без додаткових схем зсуву рівня.
Каскадне з'єднання – при справжньому великомасштабному проектуванні, можна каскадно з'єднати до 8 TCA9548A мультиплексорів, що теоретично дозволяє підключити до 64 пристроїв I2C з ідентичними адресами до одного мікроконтролера, відкриваючи безпрецедентні можливості для масштабування проектів.

📦 Детальні технічні характеристики:

Чіп: TCA9548A від Texas Instruments
Кількість I2C каналів: 8 незалежних
Адреса за замовчуванням: 0x70 (можливі варіанти до 0x77)
Діапазон напруги живлення: 1,65В - 5,5В
Підтримувані швидкості I2C:
- Стандартний режим: 100 кГц
- Швидкий режим: 400 кГц
Виводи:
- VIN: Джерело живлення
- GND: Земля
- SDA: Лінія даних шини I2C
- SCL: Лінія тактування шини I2C
- RST: Сигнал скидання (активний LOW)
- A0, A1, A2: Контакти для налаштування адреси
- SD0-SD7: Лінії даних для 8 піднятих каналів I2C
- SC0-SC7: Лінії тактування для 8 піднятих каналів I2C
Логічний рівень: 5В толерантний на всіх I/O контактах
Вбудовані підтягувальні резистори: 10 кОм для основної шини I2C
Сумісність з мікроконтролерами: Arduino, NodeMCU, ESP8266, ESP32, Raspberry Pi та інші
Розміри плати: Приблизно 20мм x 25мм
Монтажні отвори: Так, для надійного кріплення
Максимальна кількість пристроїв при каскадуванні: До 64 (8 мультиплексорів з 8 каналами кожен)

📊 Порівняння з альтернативними рішеннями:

Характеристика	TCA9548A	PCA9544	Окремі Arduino
Кількість I2C каналів	8	4	1 на плату
Вартість рішення	Низька	Низька	Висока
Діапазон напруги	1.65В-5.5В	2.3В-5.5В	3.3В або 5В
Програмна складність	Низька	Середня	Висока
Масштабованість	До 64 пристроїв	До 32 пристроїв	Обмежена
Енергоспоживання	Дуже низьке	Низьке	Високе

⚠️ Важливі аспекти використання:

Налаштування адреси – за замовчуванням адреса мультиплексора становить 0x70. Для зміни адреси необхідно під'єднати контакти A0, A1 і A2 до VIN або GND відповідно до бажаної конфігурації. Наприклад, з'єднання A0 з VIN змінить адресу на 0x71, обидва A0 і A1 з VIN - на 0x73.
Підтягувальні резистори – хоча мультиплексор має вбудовані підтягувальні резистори для основної шини I2C, для оптимальної роботи при підключенні пристроїв з різними логічними рівнями рекомендується додати зовнішні підтягувальні резистори на каналах підключення пристроїв (SC0-SC7, SD0-SD7).
Управління каналами – для вибору каналу потрібно надіслати байт, у якому встановлений лише один біт, що відповідає потрібному каналу (наприклад, для каналу 0 - B00000001, для каналу 1 - B00000010 тощо). Можна активувати кілька каналів одночасно, встановивши кілька бітів у байті управління.
Швидкість роботи – мультиплексор підтримує швидкість I2C до 400 кГц (Fast Mode), що достатньо для більшості застосувань, але може бути обмеженням для високошвидкісних пристроїв. Завжди перевіряйте сумісність швидкостей підключених пристроїв.
Відстань підключення – для надійної роботи рекомендується не перевищувати відстань 2-3 метри для I2C комунікації, особливо для швидкісних з'єднань. При більших відстанях слід враховувати особливості прокладання сигнальних ліній для уникнення перешкод.

TCA9548A I2C мультиплексор відкриває безмежні можливості для ваших електронних проектів, дозволяючи розширити інтерфейс I2C до 8 незалежних каналів. Забезпечте гнучкість і масштабованість вашої системи вже сьогодні!

ЗАМОВТЕ ЗАРАЗ

#I2C_Мультиплексор #TCA9548A #Arduino #NodeMCU #I2C_Розширення #Електроніка

Характеристики

-Основні-

-Робоча напруга-

1.65 - 5.5 В

-Напруга логіки управління-

по кожному з каналів: 1.65 В - 5.5 В

-Максимальний струм споживання-

100 мА

-Додаткові-

-Тип мікросхеми-

TCA9548A

-Кількість каналів-

-Вимірювальний діапазон-

Діапазон адрес комутатора: 0x70 - 0x77

Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді

Додайте питання, і ми відповімо найближчим часом.

Немає питань про даний товар, станьте першим і задайте своє питання.

FAQ (часті запитання)

?Чи підтримує TCA9548A різні рівні напруги (наприклад, 3,3 В і 5 В) на різних каналах?

!Так. TCA9548A може працювати в широкому діапазоні живлення (~1,8–5 В) і всі його I/O-лінії є 5-вольт толерантними (сумісними з логікою 3,3 В або 5 В). Це означає, що різні канали мультиплексора можуть функціонувати на різних рівнях напруги. Наприклад, один канал можна використовувати для датчика, що живиться від 3,3 В, а інший – для модуля на 5 В, і обидва успішно обмінюватимуться даними з контролером через один TCA9548A. Для коректної роботи кожен сегмент шини (кожен канал і шина контролера) повинен мати власні підтягувальні резистори до тієї напруги, на якій працюють підключені до нього пристрої, і всі землі GND мають бути спільними. Таким чином, TCA9548A фактично виконує роль шлюзу між I2C-шинами з різними рівнями сигналів – наприклад, дозволяє 5-вольтовому мікроконтролеру спілкуватися з 3,3-вольтовим сенсором, під’єднаним до окремого каналу
?Чи можна використовувати декілька модулів TCA9548A на одній I2C-шині?

!Так, можна під’єднати до восьми модулів TCA9548A на одну I2C-лінію, призначивши кожному унікальну адресу. У мікросхеми є три адресні входи (A0, A1, A2), за допомогою яких задаються молодші біти I2C-адреси. За замовчуванням вони підключені до 0 (адреса 0x70); змінюючи їх комбінацію (HIGH або LOW), можна отримати адреси від 0x70 до 0x77. Таким чином, до 8 мультиплексорів можуть працювати одночасно, забезпечуючи максимум 64 канали (8 модулів × 8 каналів) для пристроїв з однаковими адресами. У програмному коді при зверненні до датчика необхідно вказати, з яким мультиплексором ви працюєте, і який канал на ньому активувати. Рекомендується активувати за раз лише один канал, щоб уникнути випадкового з’єднання кількох сегментів шини
?Як перемикати канали TCA9548A для доступу до різних пристроїв?

!Щоб звернутися до пристрою на певному каналі TCA9548A, спочатку потрібно надіслати спеціальний байт на адресу самого мультиплексора (за замовчуванням – 0x70), встановивши в цьому байті біт, що відповідає номеру потрібного каналу. Наприклад, 0x01 активує канал 0, 0x02 – канал 1, 0x04 – канал 2 і т.д. (кожне наступне значення вдвічі більше попереднього). В результаті TCA9548A з’єднає шину контролера тільки з обраним каналом (інші канали залишаться неактивними). Рекомендується вмикати лише один канал в один момент часу, щоб по черзі перемикатися між пристроями без їх взаємного впливу.
?Як підключити кілька I2C-пристроїв з однаковою адресою через TCA9548A?

!TCA9548A – це 8-канальний I2C-мультиплексор (комутатор), який дозволяє під’єднати до восьми пристроїв до одного контролера, навіть якщо у них однакові I2C-адреси, розподіливши їх по різних каналах. Кожен пристрій підключається до окремої пари ліній SDA/SCL на відповідному каналі мультиплексора. Перед обміном даними контролер вибирає, який із каналів активувати – таким чином, на шині в один момент часу присутній лише один пристрій, а інші ізольовані. Це усуває конфлікт адрес при використанні декількох однакових сенсорів або модулів.
