Таємниці логічних рівнів: Що таке HIGH і LOW в електроніці?

Два стани — цілий цифровий світ

Уявіть, що ви — маленький, але дуже розумний електронний компонент. Вам потрібно обмінюватися інформацією швидко, однозначно й без багатогодинних переговорів у стилі “а що саме ти мав на увазі?”.

Найпростіше домовитися про два стани: “є сигнал” і “немає сигналу”, “світло є” і “світла немає”, “кава готова” і “кави досі немає” — останній стан, як відомо, особливо небезпечний для інженерної продуктивності.

Мікроконтролер і цифрові сигнали HIGH та LOW — Мікроконтролер не читає думки. Він вимірює напругу на вході й порівнює її з визначеними порогами.

Головна думка

Цифрова логіка працює не з абстрактними цифрами, а з фізичними станами, які домовилися трактувати як нуль та одиницю. В електронних схемах таким станом найчастіше є напруга.

Один стан ми називаємо LOW і пов’язуємо з логічним нулем. Інший — HIGH, тобто логічна одиниця. Із цих цеглинок, бітів 0 та 1, складаються команди процесора, числа, зображення, музика й навіть цей текст. Двійкова система зручна не тому, що інженери бояться цифри два. Просто два добре розділені стани легше надійно створити, передати та розпізнати.

Важливе уточнення: логічний нуль не зобов’язаний бути рівно 0,000 В, а логічна одиниця — рівно напругою живлення. Реальний світ не лабораторний єдиноріг: у ньому є опір доріжок, навантаження, завади, падіння напруги та інші дрібні бешкетники.

Двійковий світ із логічними нулем та одиницею — Нуль та одиниця — це домовленість про інтерпретацію двох фізично розрізнюваних станів.

HIGH та LOW мовою напруги

Коли цифрові мікросхеми “спілкуються”, вони передають не слова й навіть не самі нулі та одиниці. Вони змінюють напругу на сигнальному провіднику, а приймач порівнює цю напругу зі своїми вхідними порогами.

Логічний LOW. Напруга досить близька до потенціалу землі GND, щоб вхід гарантовано розпізнав логічний нуль. Це не обов’язково ідеальні 0 В.

Логічний HIGH. Напруга досить висока відносно тієї самої землі, щоб вхід гарантовано розпізнав логічну одиницю. Це може бути приблизно 5 В, 3,3 В, 2,5 В, 1,8 В або інше значення — залежно від сімейства логіки та живлення конкретної мікросхеми.

Тут є дві різні ролі, які новачки часто змішують. Вихід створює рівень і має гарантувати певні V_OH та V_OL. Вхід розпізнає рівень і має пороги V_IH та V_IL. Надійне з’єднання виходить тоді, коли гарантовані можливості виходу перекривають вимоги входу із запасом.

Чотири параметри, які варто знати в обличчя
Параметр	Що означає	Де шукати
V_IL(max)	Найвища напруга, яку вхід ще гарантовано сприймає як LOW	Вхід
V_IH(min)	Найнижча напруга, яку вхід уже гарантовано сприймає як HIGH	Вхід
V_OL(max)	Найвища гарантована напруга виходу в стані LOW за заданого струму	Вихід
V_OH(min)	Найнижча гарантована напруга виходу в стані HIGH за заданого струму	Вихід

Історичний відступ

Предки сучасних комп’ютерів представляли два стани не лише напругою. Були механічні перемикачі, електромагнітні реле, потоки повітря й навіть води. Але напівпровідникова електроніка перемогла завдяки швидкості, компактності та можливості розмістити мільярди перемикачів там, де колись насилу вміщалося кілька шаф. Реле, щоправда, досі приємно цокають. У кремнію з акустичним характером скромніше.

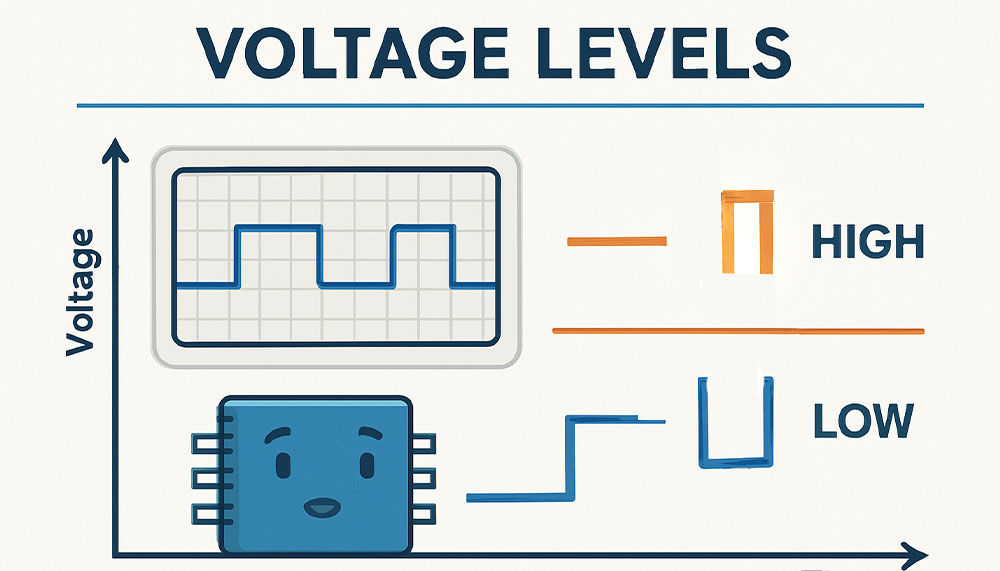

Логічні рівні LOW і HIGH як рівні електричної напруги — Вихід формує напругу, а вхід порівнює її зі своїми порогами.

Не точка, а діапазон

Ось тут і починається найцікавіше. У реальному світі напруга трохи “плаває”: живлення має пульсації, довгі дроти ловлять наведення, вихід просідає під навантаженням, а сусідній двигун вирішує внести до схеми свою творчу думку.

Якби мікросхема чекала точно 0 В для LOW і точно 5 В для HIGH, вона б частіше ображалася, ніж працювала. Тому LOW і HIGH визначають не однією точкою, а гарантованими діапазонами.

Не універсальна таблиця

Значення 0–0,8 В для LOW і від 2,0 В для HIGH характерні для класичної 5-вольтової TTL-логіки. Це не загальний закон для всіх мікроконтролерів, сенсорів і сучасних CMOS-мікросхем. Для кожного з’єднання дивіться електричні характеристики обох компонентів.

Для класичного TTL-входу з живленням 5 В типовою гарантованою картиною є:

від 0 до 0,8 В — гарантований LOW;
від 2,0 до 5,0 В — гарантований HIGH;
між 0,8 і 2,0 В — невизначена зона, куди нормальний сигнал заводити не варто.

Це як із настроєм: “точно не чіпайте мене до кави”, “усе чудово, несіть паяльник” і проміжний стан, коли краще не доручати людині прошивати ф’юзи мікроконтролера. Завдяки діапазонам невелике коливання напруги не змінює логічне значення.

Запас завадостійкості: скільки шуму ми переживемо

Різниця між гарантованим рівнем виходу та порогом входу називається запасом завадостійкості, або noise margin. Чим більший цей запас, тим більше шуму може додатися до сигналу, перш ніж приймач почне сумніватися.

Запас для HIGH: NM_H = V_OH(min) − V_IH(min)

Запас для LOW: NM_L = V_IL(max) − V_OL(max)

Для класичних TTL-значень V_OH(min) = 2,4 В, V_IH(min) = 2,0 В, V_IL(max) = 0,8 В і V_OL(max) = 0,4 В обидва запаси становлять щонайменше 0,4 В. Не космічний щит, але достатньо, щоб схема не нервувала через кожен електричний чих.

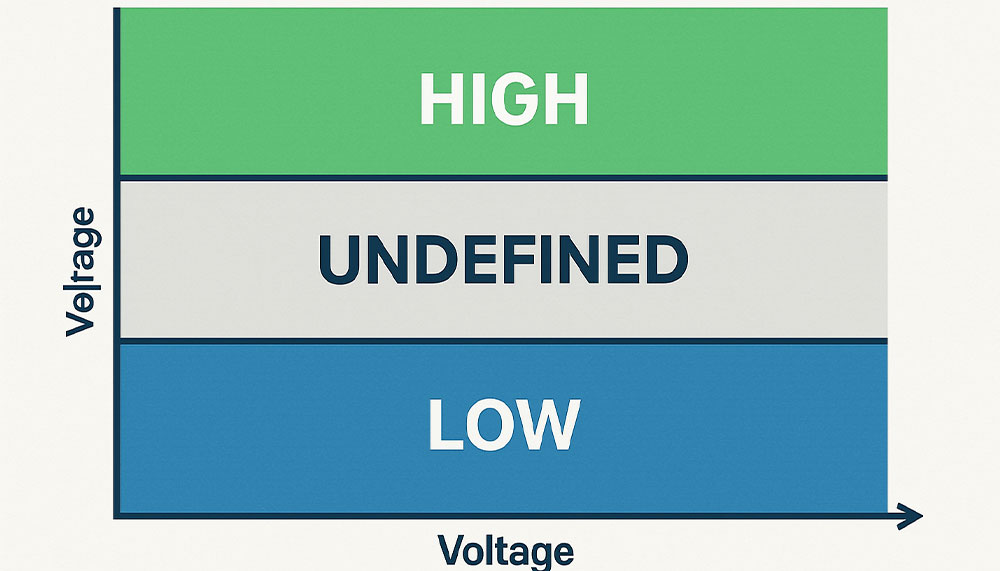

Діапазони LOW, невизначеної зони та HIGH — Між гарантованими LOW і HIGH залишається ділянка, у якій виробник не обіцяє однозначного результату.

Сімейні цінності: TTL і CMOS

У логічних рівнів є “родини” — логічні сімейства. Вони відрізняються внутрішньою схемотехнікою, напругою живлення, швидкістю, споживанням, допустимими струмами та порогами. Два найвідоміші клани — TTL і CMOS, але навіть усередині кожного є багато підродин із власним характером.

TTL: досвідчені ветерани на 5 вольт

TTL розшифровується як транзисторно-транзисторна логіка. Це ветерани цифрового світу з епохи, коли музику слухали на вінілі, комп’ютери займали кімнати, а слово “хмара” ще означало шанс промокнути.

Класична TTL-логіка серії SN7400
Параметр	Гарантоване значення	Пояснення
Живлення	4,75–5,25 В	Номінально 5 В
V_IL(max)	0,8 В	Вище вже не гарантований LOW
V_IH(min)	2,0 В	Від цього рівня гарантований HIGH
V_OL(max)	0,4 В	За струму навантаження з даташиту
V_OH(min)	2,4 В	За струму навантаження з даташиту

TTL свого часу була швидкою й практичною, але порівняно з сучасною CMOS-логікою споживала більше енергії. Ще одна особливість класичних TTL-входів: нез’єднаний вхід схильний читатися як HIGH. Це не означає, що його варто так залишати. “Висить у повітрі” — не електричний режим, а запрошення для завад прийти в гості без дзвінка.

CMOS: економна сучасність із багатьма напругами

CMOS — комплементарна структура метал–оксид–напівпровідник. Саме на CMOS-технологіях побудована переважна більшість сучасної цифрової електроніки. Вона може працювати з різними напругами живлення: 5 В, 3,3 В, 2,5 В, 1,8 В і нижче. Але слово “CMOS” не дає вам готових порогів: вони залежать від конкретного сімейства, режиму та напруги VCC або VDD.

Поширена навчальна модель для CMOS-входу:

V_IL(max) ≈ 0,3 × VDD;
V_IH(min) ≈ 0,7 × VDD.

Для 3,3 В це приблизно 0,99 В і 2,31 В. Але це приклад, а не заміна даташиту: деякі входи мають інші пороги, TTL-сумісні пороги або гістерезис.

Головна фішка CMOS — дуже мале статичне споживання в стабільному логічному стані. Струм усе одно існує через витоки, а під час перемикань заряджаються й розряджаються внутрішні та зовнішні ємності. Тому динамічне споживання зростає з частотою, ємністю навантаження та приблизно з квадратом напруги живлення. Інакше кажучи, CMOS економна, але не харчується самою похвалою.

Порівняння логічних сімейств TTL і CMOS — TTL і CMOS можуть обмінюватися сигналами лише тоді, коли гарантовані вихідні рівні одного сумісні з порогами входу іншого.

Автомобільна аналогія, бо куди ж без неї

Якщо класичний TTL — старий американський маслкар: харизматичний, надійний у знайомих умовах і небайдужий до пального, то CMOS — сучасний електромобіль. Економніший у спокої, гнучкіший за живленням, але теж потребує правильного зарядного пристрою та не схвалює випадкові 5 В у роз’ємі, розрахованому на 3,3 В.

Сіра зона: коли вхід не впевнений

Повернімося до проміжку між гарантованими LOW і HIGH. Якщо на TTL-вхід із порогами 0,8 В та 2,0 В подати 1,5 В, виробник не обіцяє, що отримаємо. Один екземпляр мікросхеми може прочитати HIGH, інший — LOW; результат здатен змінитися від температури, живлення, партії компонента або шуму.

Невизначена зона

Напруга між V_IL(max) і V_IH(min) не є “третім логічним станом”. Це область, для якої немає гарантії розпізнавання. Проєктувати нормальну роботу в ній не можна.

Якщо сигнал проходить сіру зону повільно або коливається біля порога, вхід може перемикатися кілька разів. Так з’являються помилкові імпульси, зайве споживання, дивні переривання й легендарне “воно працює, поки я торкаюся щупом осцилографа”. У складніших цифрових системах асинхронний сигнал, що змінюється поблизу моменту тактування, може спричинити метастабільність тригера — це окрема тема, але родич тієї самої проблеми: фізика не зобов’язана миттєво прийняти наше двійкове рішення.

Для повільних або зашумлених сигналів застосовують входи Шмітта. Вони мають два різні пороги: один для переходу в HIGH, інший для повернення в LOW. Ця різниця називається гістерезисом і не дозволяє входу “дриґатися” від кожного мікровольтового чиха біля однієї точки.

Невизначена сіра зона між LOW і HIGH — Сіра зона не забороняє напрузі фізично існувати. Вона лише забороняє нам вимагати від входу передбачуваного логічного результату.

Спільна земля: точка, від якої всі рахують

Фраза “на сигналі є 3,3 В” неповна без тихого, але важливого продовження: “відносно чого?”.

Напруга — це різниця потенціалів. Коли вихід однієї плати формує 3,3 В відносно свого GND, а інша плата вимірює сигнал відносно зовсім іншої точки, вони можуть бачити різні числа. Тому для звичайного неізольованого з’єднання сигнальний провід має йти разом зі спільною землею.

Практичне правило

З’єднуєте дві плати дротом даних — перевірте, чи мають вони спільний GND. Виняток: між пристроями є гальванічна ізоляція, наприклад оптопара або цифровий ізолятор. Тоді спільну землю навмисно не з’єднують, бо в цьому й полягає ізоляція.

Навіть зі спільною землею довгі дроти, великі струми та невдале розведення можуть створити різницю потенціалів між “землями”. Сигнал, що виглядає красивим біля передавача, біля приймача вже може мати інший рівень. Ось чому для швидких сигналів важливі короткі з’єднання, правильне повернення струму, розв’язувальні конденсатори й осцилограф, а не лише щира віра в макетну плату.

Коли 5 вольт зустрічають 3,3

А тепер популярна драма DIY-електроніки. Є класична Arduino UNO R3 з ATmega328P, що працює від 5 В. Є сучасний датчик із живленням та логікою 3,3 В. Рука вже тягнеться з’єднати дроти напряму. Зупинімо її на секунду й спершу прочитаймо технічний опис. Так, даташит. Ту саму священну PDF-книгу, де відповідь зазвичай ховається на сторінці з назвою “Electrical Characteristics”.

Конфлікт логічних рівнів 5 вольт і 3,3 вольта — Напруга живлення, логічні пороги та максимально допустима напруга — різні параметри. Для сумісності потрібні всі три.

Напрямок 5 В → 3,3 В: потенційно небезпечно

Цифровий вихід 5-вольтової плати може видати рівень, близький до 5 В. Але вхід 3,3-вольтового датчика може мати абсолютний максимум близько VDD + 0,3 В або VDD + 0,5 В. Це не поріг HIGH, а межа, вище якої виробник уже попереджає про ризик пошкодження, паразитного живлення через захисні діоди або скорочення ресурсу.

Результат

Якщо вхід не позначений як 5 V tolerant, подавати на нього 5 В не можна лише тому, що “вчора наче працювало”. Деякі компоненти переживуть експеримент, деякі працюватимуть нестабільно, а деякі перетворять вашу впевненість на дуже маленьку грілку.

Перевіряйте два розділи даташиту: Recommended Operating Conditions для нормальної роботи та Absolute Maximum Ratings для меж виживання. Абсолютний максимум — це не рекомендований режим. Їздити можна й на червоній зоні тахометра, але сервісний центр чомусь не аплодує.

Напрямок 3,3 В → 5 В: часто працює, але рахуємо запас

Зворотний напрямок зазвичай безпечніший для входу: 3,3 В не перевищує 5-вольтове живлення. Але чи буде це гарантований HIGH, залежить від V_IH(min) приймача.

Для ATmega328P, на якому побудована класична UNO R3, за живлення 5 В мінімальний гарантований HIGH для більшості цифрових входів становить 0,6 × VCC, тобто 3,0 В. Ідеальний 3,3-вольтовий вихід формально проходить, але гарантований запас до порога — лише близько 0,3 В, ще до падіння на дротах і шуму. Це не катастрофа, але й не привід вимкнути інженерну підозріливість.

Інші 5-вольтові мікроконтролери або конкретні піни можуть мати інші пороги. Тому твердження “3,3 В завжди читається як HIGH на 5-вольтовій логіці” неправильне. Правильне формулювання звучить менш ефектно, зате рідше палить компоненти: порівняйте гарантований V_OH(min) передавача з V_IH(min) приймача та залиште запас.

Ще один нюанс

Напруга виходу залежить від струму навантаження. Позначка “3,3 В логіка” не означає, що вихід за будь-яких умов триматиме рівно 3,300 В. Саме тому в даташитах V_OH і V_OL вказують разом із тестовим струмом.

З’єднання Arduino UNO з датчиком на 3,3 вольта через узгодження рівнів — Перед з’єднанням перевіряємо напрямок сигналу, пороги входу, гарантовані рівні виходу та абсолютні максимуми.

Перетворювачі логічних рівнів: перекладачі без дипломатичного скандалу

Коли рівні несумісні, використовують перетворювачі логічних рівнів — logic level shifters або voltage translators. Але одного універсального “маленького синього модуля на всі випадки життя” не існує. Рішення залежить від напрямку, типу виходу, швидкості, ємності лінії та протоколу.

Що вибрати для різних сигналів
Сигнал	Типове рішення	На що зважати
GPIO / UART	Буфер або транслятор із фіксованим напрямком	Напрямок, швидкість, допустимі струми
SPI	Канали з визначеним напрямком або керований транслятор	MOSI, SCK і CS ідуть до периферії, MISO — назад; фронти можуть бути швидкими
I²C	Двонаправлений open-drain транслятор або MOSFET-схема	Підтягувальні резистори з обох боків, ємність шини та час наростання
5 В → 3,3 В, повільно	Резистивний дільник	Лише один напрямок; джерело й навантаження утворюють RC-ланцюг

Резистивний дільник

Два резистори можуть зменшити 5 В приблизно до 3,3 В. Це дешево й добре для повільного однонапрямного push-pull сигналу. Але дільник не підвищує 3,3 В до 5 В, не є двонаправленим і разом із вхідною ємністю сповільнює фронти. Для швидкого SPI він може перетворити прямокутник на сумну похилу гірку.

MOSFET-перетворювач для I²C

Популярна схема на N-канальному MOSFET добре працює для шин із відкритим стоком, зокрема I²C. Обидві сторони мають власні підтягувальні резистори до своїх напруг живлення, а транзистор передає стан LOW в обидва боки. Для push-pull SPI це не автоматична заміна: там інші драйвери, напрямки та вимоги до фронтів.

Спеціалізована мікросхема

Для швидких або відповідальних інтерфейсів найнадійніший шлях — мікросхема-транслятор, підібрана під протокол. Вона може мати два живлення, фіксований або керований напрямок, підтримку open-drain чи push-pull і задану швидкість. Це не надмірність, а спосіб купити собі передбачуваність за ціну, часто меншу за вартість одного спаленого датчика.

Обережно з “автоматично двонаправленими” модулями

Не кожен автоматичний транслятор однаково добре працює з довгими проводами, великими ємностями, сильними підтягуваннями або всіма варіантами SPI. Дивіться рекомендовані сфери застосування виробника. Напис “4-channel level converter” на сторінці продавця — це назва товару, а не електрична характеристика.

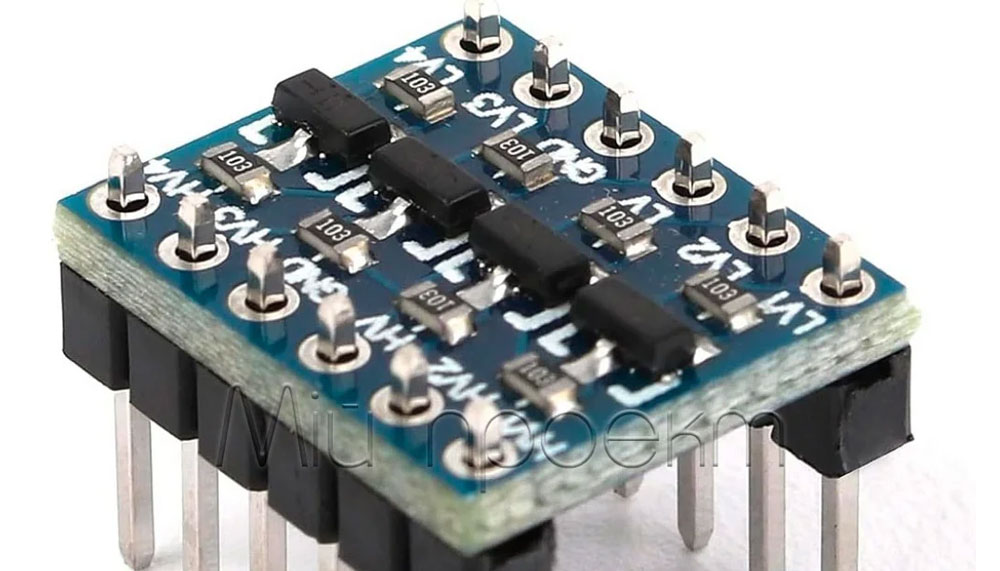

Модуль перетворювача логічних рівнів між 5 і 3,3 вольта — Правильний перетворювач визначається не лише двома напругами, а й електричним типом сигналу.

Перевірка сумісності за сім кроків

Коли з’єднуєте дві плати, не треба вгадувати сумісність за кольором текстоліту. Пройдіться коротким списком. Він займає менше часу, ніж пошук причини, чому модуль працює лише щовівторка.

Що перевірити до подачі живлення

Напруга живлення. Яке VCC або VDD потрібне кожному компоненту?
Абсолютний максимум входу. Чи витримає приймач найвищу напругу передавача?
Пороги входу. Які V_IL(max) та V_IH(min) гарантує виробник?
Рівні виходу. Які V_OL(max) та V_OH(min) має передавач за реального струму?
Запас. Чи залишається noise margin після падіння напруги й можливих завад?
Тип та напрямок сигналу. Push-pull чи open-drain? Одно- чи двонапрямний? Яка частота?
Опорна точка. Чи є спільний GND, якщо між платами немає гальванічної ізоляції?

Якщо один пункт невідомий, це не знак “під’єднаймо й подивімося”. Це знак відкрити даташит. Якщо даташиту на безіменний модуль немає, знайдіть маркування основної мікросхеми й читайте її документацію. А якщо й маркування стерте — оцініть, чи вартий експеримент вашого часу та порту мікроконтролера.

Короткі відповіді на часті запитання

HIGH завжди дорівнює напрузі живлення?: Ні. Вихід у HIGH має гарантований мінімум V_OH, який може бути нижчим за VCC, особливо під навантаженням. Вхід, своєю чергою, має власний мінімальний поріг V_IH.
Чи можна подати 3,3 В на 5-вольтовий вхід?: Можна лише тоді, коли гарантований V_OH(min) 3,3-вольтового виходу вищий за V_IH(min) 5-вольтового входу з достатнім запасом. Для класичної UNO R3 це зазвичай виконується, але не є універсальним правилом для будь-якої 5-вольтової логіки.
Чи достатньо одного послідовного резистора для 5 В → 3,3 В?: Він може обмежити струм у захисні структури, але не створює гарантованого логічного рівня сам по собі й часто змушує мікросхему працювати поза рекомендованими умовами. Це не універсальна заміна дільника або транслятора.
Чому “плаваючий” вхід змінює стан від дотику?: Високоімпедансний вхід легко накопичує заряд і ловить електромагнітні завади. Дотик додає ємність та наведення. Використовуйте внутрішню або зовнішню підтяжку до визначеного рівня.
Як побачити проблему, якщо мультиметр показує нормальну напругу?: Мультиметр усереднює сигнал і може не показати короткі викиди, повільні фронти або дзвін. Для цього потрібен осцилограф або логічний аналізатор; часто корисні обидва, бо один показує форму напруги, інший — логічну інтерпретацію.

Підсумок: дві мови мають збігтися

Тепер за простими словами HIGH і LOW видно цілу систему: вихідні гарантії, вхідні пороги, сіру зону, запас завадостійкості, спільну землю та узгодження різних напруг.

Розуміння логічних рівнів — фундамент будь-якого DIY-проєкту, де один електронний компонент “розмовляє” з іншим. Більшість дивних збоїв не є містикою. Часто один пристрій говорить надто тихо, інший кричить надто голосно, земля під ногами в них різна, а перекладача ніхто не запросив.

Золоті правила

Читайте електричні характеристики, а не лише першу сторінку даташиту.
Порівнюйте V_OH з V_IH, а V_OL — з V_IL.
Не плутайте нормальний режим з абсолютним максимумом.
Залишайте запас для шуму, падіння напруги й температури.
Якщо сумніваєтесь, використайте відповідний перетворювач рівнів. Він дешевший за новий компонент і спокійніший за запах перегрітого кремнію.

Тож наступного разу, коли проєкт почне “глючити” без видимої причини, згадайте про логічні рівні. Перевірте живлення, землю, пороги та форму сигналу. Можливо, компоненти просто розмовляють різними електричними мовами — а ви вже знаєте, де шукати словник.

Стабільно працюючий електронний DIY-проєкт після узгодження логічних рівнів — Узгоджені рівні, спільна опорна точка й достатній запас — і проєкт нарешті працює не лише в присутності автора.

Експериментуйте, паяйте, програмуйте — і нехай ваші логічні рівні завжди будуть узгоджені, а проєкти стабільно працюватимуть. Хай живе DIY!
