Тайны логических уровней: Что такое HIGH и LOW в электронике?

Два состояния — целый цифровой мир

Представьте, что вы — маленький, но очень умный электронный компонент. Вам нужно обмениваться информацией быстро, однозначно и без многочасовых переговоров в стиле «а что именно ты имел в виду?».

Проще всего договориться о двух состояниях: «есть сигнал» и «нет сигнала», «свет есть» и «света нет», «кофе готов» и «кофе пока нет» — последнее состояние, как известно, особенно опасно для инженерной продуктивности.

Микроконтроллер и цифровые сигналы HIGH и LOW — Микроконтроллер не читает мысли. Он измеряет напряжение на входе и сравнивает его с определёнными порогами.

Главная мысль

Цифровая логика работает не с абстрактными цифрами, а с физическими состояниями, которые договорились трактовать как ноль и единицу. В электронных схемах таким состоянием чаще всего является напряжение.

Одно состояние мы называем LOW и связываем с логическим нулём. Другое — HIGH, то есть логическая единица. Из этих кирпичиков, битов 0 и 1, складываются команды процессора, числа, изображения, музыка и даже этот текст. Двоичная система удобна не потому, что инженеры боятся цифры два. Просто два хорошо разделённых состояния легче надёжно создать, передать и распознать.

Важное уточнение: логический ноль не обязан быть ровно 0,000 В, а логическая единица — ровно напряжением питания. Реальный мир не лабораторный единорог: в нём есть сопротивление дорожек, нагрузки, помехи, просадки напряжения и другие мелкие хулиганы.

Двоичный мир с логическим нулём и единицей — Ноль и единица — это договорённость об интерпретации двух физически различимых состояний.

HIGH и LOW языком напряжения

Когда цифровые микросхемы «общаются», они передают не слова и даже не сами нули и единицы. Они меняют напряжение на сигнальном проводнике, а приёмник сравнивает это напряжение со своими входными порогами.

Логический LOW. Напряжение достаточно близко к потенциалу земли GND, чтобы вход гарантированно распознал логический ноль. Это не обязательно идеальные 0 В.

Логический HIGH. Напряжение достаточно высоко относительно той же земли, чтобы вход гарантированно распознал логическую единицу. Это может быть примерно 5 В, 3,3 В, 2,5 В, 1,8 В или другое значение — в зависимости от семейства логики и питания конкретной микросхемы.

Здесь есть две разные роли, которые новички часто путают. Выход создаёт уровень и должен гарантировать определённые V_OH и V_OL. Вход распознаёт уровень и имеет пороги V_IH и V_IL. Надёжное соединение получается тогда, когда гарантированные возможности выхода перекрывают требования входа с запасом.

Четыре параметра, которые стоит знать в лицо
Параметр	Что означает	Где искать
V_IL(max)	Наивысшее напряжение, которое вход ещё гарантированно воспринимает как LOW	Вход
V_IH(min)	Наинизшее напряжение, которое вход уже гарантированно воспринимает как HIGH	Вход
V_OL(max)	Наивысшее гарантированное напряжение выхода в состоянии LOW при заданном токе	Выход
V_OH(min)	Наинизшее гарантированное напряжение выхода в состоянии HIGH при заданном токе	Выход

Историческое отступление

Предки современных компьютеров представляли два состояния не только напряжением. Были механические переключатели, электромагнитные реле, потоки воздуха и даже воды. Но полупроводниковая электроника победила благодаря скорости, компактности и возможности разместить миллиарды переключателей там, где когда-то с трудом помещалось несколько шкафов. Реле, правда, по-прежнему приятно щёлкают. У кремния со слуховым характером скромнее.

Логические уровни LOW и HIGH как уровни электрического напряжения — Выход формирует напряжение, а вход сравнивает его со своими порогами.

Не точка, а диапазон

Вот тут-то и начинается самое интересное. В реальном мире напряжение немного «плавает»: питание имеет пульсации, длинные провода ловят наводки, выход проседает под нагрузкой, а соседний двигатель решает внести в схему свою творческую мысль.

Если бы микросхема ждала ровно 0 В для LOW и ровно 5 В для HIGH, она бы чаще обижалась, чем работала. Поэтому LOW и HIGH определяют не одной точкой, а гарантированными диапазонами.

Не универсальная таблица

Значения 0–0,8 В для LOW и от 2,0 В для HIGH характерны для классической 5-вольтовой TTL-логики. Это не общий закон для всех микроконтроллеров, сенсоров и современных CMOS-микросхем. Для каждого соединения смотрите электрические характеристики обоих компонентов.

Для классического TTL-входа с питанием 5 В типичной гарантированной картиной является:

от 0 до 0,8 В — гарантированный LOW;
от 2,0 до 5,0 В — гарантированный HIGH;
между 0,8 и 2,0 В — неопределённая зона, куда нормальный сигнал заводить не стоит.

Это как с настроением: «точно не трогайте меня до кофе», «всё отлично, несите паяльник» и промежуточное состояние, когда лучше не поручать человеку прошивать фьюзы микроконтроллера. Благодаря диапазонам небольшое колебание напряжения не меняет логическое значение.

Запас помехоустойчивости: сколько шума мы переживём

Разница между гарантированным уровнем выхода и порогом входа называется запасом помехоустойчивости, или noise margin. Чем больше этот запас, тем больше шума может добавиться к сигналу, прежде чем приёмник начнёт сомневаться.

Запас для HIGH: NM_H = V_OH(min) − V_IH(min)

Запас для LOW: NM_L = V_IL(max) − V_OL(max)

Для классических TTL-значений V_OH(min) = 2,4 В, V_IH(min) = 2,0 В, V_IL(max) = 0,8 В и V_OL(max) = 0,4 В оба запаса составляют не менее 0,4 В. Не космический щит, но достаточно, чтобы схема не нервничала из-за каждого электрического чих.

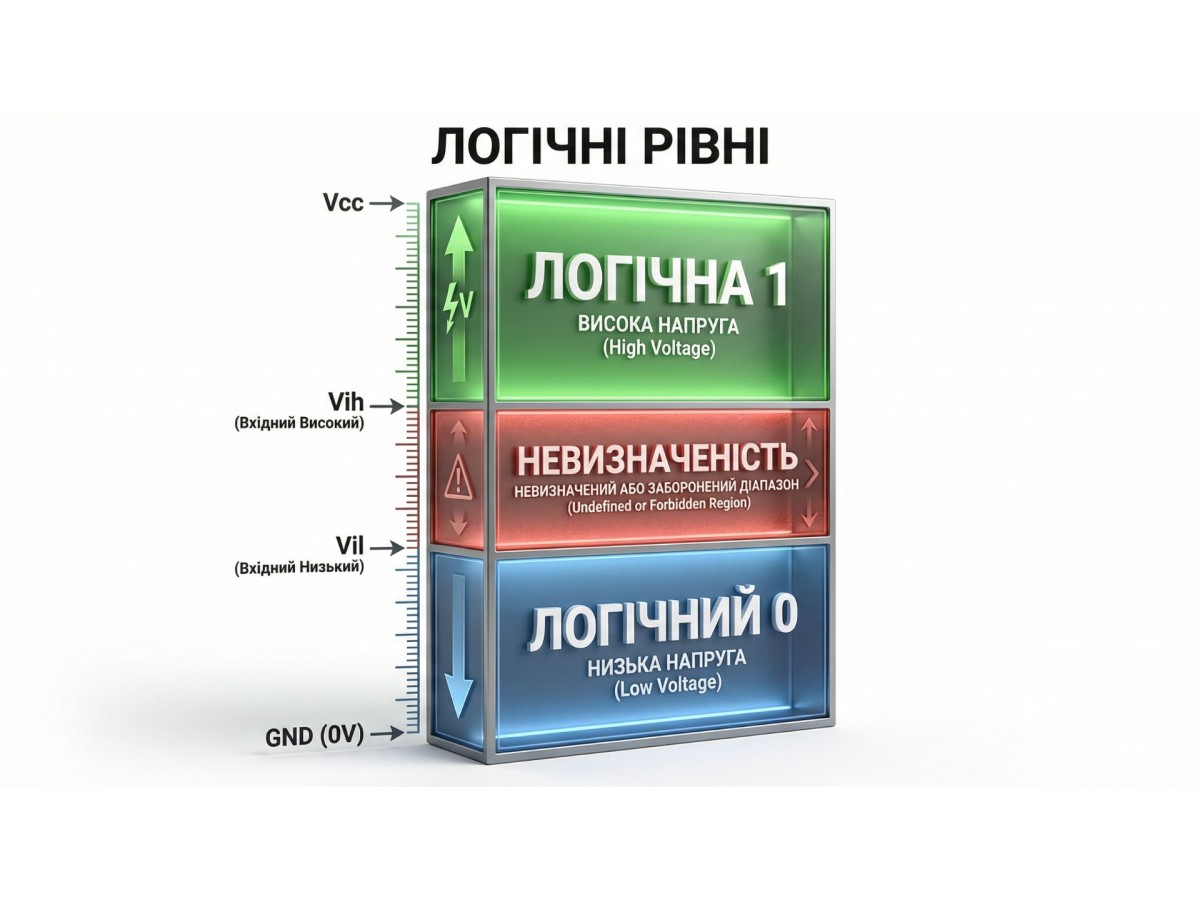

Диапазоны LOW, неопределённой зоны и HIGH — Между гарантированными LOW и HIGH остаётся участок, на котором производитель не обещает однозначного результата.

Семейные ценности: TTL и CMOS

У логических уровней есть «семьи» — логические семейства. Они отличаются внутренней схемотехникой, напряжением питания, скоростью, потреблением, допустимыми токами и порогами. Два самых известных клана — TTL и CMOS, но даже внутри каждого есть много подсемейств с собственным характером.

TTL: проверенные ветераны на 5 вольт

TTL расшифровывается как транзисторно-транзисторная логика. Это ветераны цифрового мира с эпохи, когда музыку слушали на виниле, компьютеры занимали комнату, а слово «облако» ещё означало шанс промокнуть.

Классическая TTL-логика серии SN7400
Параметр	Гарантированное значение	Пояснение
Питание	4,75–5,25 В	Номинально 5 В
V_IL(max)	0,8 В	Выше уже не гарантированный LOW
V_IH(min)	2,0 В	От этого уровня гарантированный HIGH
V_OL(max)	0,4 В	При токе нагрузки из даташита
V_OH(min)	2,4 В	При токе нагрузки из даташита

TTL когда-то была быстрой и практичной, но по сравнению с современной CMOS-логикой потребляла больше энергии. Ещё одна особенность классических TTL-входов: несоединённый вход склонен считываться как HIGH. Это не значит, что его так и стоит оставлять. «Висит в воздухе» — не электрический режим, а приглашение для помех прийти в гости без звонка.

CMOS: экономная современность с множеством напряжений

CMOS — комплементарная структура металл-оксид-полупроводник. Именно на CMOS-технологиях построена подавляющая большая часть современной цифровой электроники. Она может работать с разными напряжениями питания: 5 В, 3,3 В, 2,5 В, 1,8 В и ниже. Но слово «CMOS» не даёт вам готовых порогов: они зависят от конкретного семейства, режима и напряжения VCC или VDD.

Распространённая учебная модель для CMOS-входа:

V_IL(max) ≈ 0,3 × VDD;
V_IH(min) ≈ 0,7 × VDD.

Для 3,3 В это примерно 0,99 В и 2,31 В. Но это пример, а не замена даташиту: некоторые входы имеют другие пороги, TTL-совместимые пороги или гистерезис.

Главная фишка CMOS — очень малое статическое потребление в стабильном логическом состоянии. Ток всё равно существует через утечки, а при переключениях заряжаются и разряжаются внутренние и внешние ёмкости. Поэтому динамическое потребление растёт с частотой, ёмкостью нагрузки и примерно с квадратом напряжения питания. Иначе говоря, CMOS экономна, но не питается одной лишь похвалой.

Сравнение логических семейств TTL и CMOS — TTL и CMOS могут обмениваться сигналами только тогда, когда гарантированные выходные уровни одного совместимы с порогами входа другого.

Автомобильная аналогия, куда ж без неё

Если классический TTL — старый американский маслкар: харизматичный, надёжный в знакомых условиях и небезразличный к топливу, то CMOS — современный электромобиль. Экономнее в покое, гибче по питанию, но тоже нуждается в правильном зарядном устройстве и не одобряет случайные 5 В в разъёме, рассчитанном на 3,3 В.

Серая зона: когда вход не уверен

Вернёмся к промежутку между гарантированными LOW и HIGH. Если на TTL-вход с порогами 0,8 В и 2,0 В подать 1,5 В, производитель не обещает, что получим. Один экземпляр микросхемы может прочитать HIGH, другой — LOW; результат способен измениться от температуры, питания, партии компонента или шума.

Неопределённая зона

Напряжение между V_IL(max) и V_IH(min) не является «третьим логическим состоянием». Это область, для которой нет гарантии распознавания. Проектировать нормальную работу в ней нельзя.

Если сигнал проходит серую зону медленно или колеблется около порога, вход может переключаться несколько раз. Так появляются ложные импульсы, лишнее потребление, странные прерывания и легендарное «оно работает, пока я касаюсь щупом осциллографа». В более сложных цифровых системах асинхронный сигнал, меняющийся поблизости от момента тактирования, может вызвать метастабильность триггера — это отдельная тема, но родственник той же проблемы: физика не обязана мгновенно принять наше двоичное решение.

Для медленных или зашумлённых сигналов применяют входы Шмитта. Они имеют два разных порога: один для перехода в HIGH, другой для возврата в LOW. Эта разница называется гистерезисом и не позволяет входу «дёргаться» от каждого микровольтного чиха около одной точки.

Неопределённая серая зона между LOW и HIGH — Серая зона не запрещает напряжению физически существовать. Она лишь запрещает нам требовать от входа предсказуемый логический результат.

Общая земля: точка, от которой все считают

Фраза «на сигнале есть 3,3 В» неполна без тихого, но важного продолжения: «относительно чего?».

Напряжение — это разность потенциалов. Когда выход одной платы формирует 3,3 В относительно своего GND, а другая плата измеряет сигнал относительно совсем другой точки, они могут видеть разные числа. Поэтому для обычного неисолированного соединения сигнальный провод должен идти вместе с общей землёй.

Практическое правило

Соединяете две платы проводом данных — проверьте, есть ли у них общая GND. Исключение: между приборами есть гальваническая изоляция, например оптопара или цифровой изолятор. Тогда общую землю намеренно не соединяют, ведь в этом и заключается изоляция.

Даже с общей землёй длинные провода, большие токи и неудачная разводка могут создать разность потенциалов между «землями». Сигнал, который выглядит красивым у передатчика, у приёмчика уже может иметь другой уровень. Вот почему для быстрых сигналов важны короткие соединения, правильное возвращение тока, развязывающие конденсаторы и осциллограф, а не лишь искренняя вера в макетную плату.

Когда 5 вольт встречают 3,3

А теперь популярная драма DIY-электроники. Есть классическая Arduino UNO R3 с ATmega328P, работающая от 5 В. Есть современный датчик с питанием и логикой 3,3 В. Рука уже тянется соединить провода напрямую. Остановим её на секунду и сначала прочитаем техническое описание. Да, даташит. Ту самую священную PDF-книгу, где ответ обычно прячется на странице с названием «Electrical Characteristics».

Конфликт логических уровней 5 вольт и 3,3 вольта — Напряжение питания, логические пороги и максимально допустимое напряжение — разные параметры. Для совместимости нужны все три.

Направление 5 В → 3,3 В: потенциально опасно

Цифровой выход 5-вольтовой платы может выдать уровень, близкий к 5 В. Но вход 3,3-вольтового датчика может иметь абсолютный максимум около VDD + 0,3 В или VDD + 0,5 В. Это не порог HIGH, а граница, выше которой производитель уже предупреждает о риске повреждения, паразитного питания через защитные диоды или сокращения ресурса.

Результат

Если вход не обозначен как 5 V tolerant, подавать на него 5 В нельзя просто потому, что «вчера вроде работало». Некоторые компоненты переживут эксперимент, некоторые будут работать нестабильно, а некоторые превратят вашу уверенность в очень маленькую грелку.

Проверяйте два раздела даташита: Recommended Operating Conditions для нормальной работы и Absolute Maximum Ratings для границ выживания. Абсолютный максимум — это не рекомендованный режим. Ездить можно и на красной зоне тахометра, но сервисный центр почему-то не аплодирует.

Направление 3,3 В → 5 В: часто работает, но считаем запас

Обратное направление обычно безопаснее для входа: 3,3 В не превышает 5-вольтовое питание. Но будет ли это гарантированный HIGH, зависит от V_IH(min) приёмника.

Для ATmega328P, на котором построена классическая UNO R3, при питании 5 В минимальный гарантированный HIGH для большинства цифровых входов составляет 0,6 × VCC, то есть 3,0 В. Идеальный 3,3-вольтовый выход формально проходит, но гарантированный запас до порога — лишь около 0,3 В, ещё до падения на проводах и шума. Это не катастрофа, но и не повод выключать инженерную подозрительность.

Другие 5-вольтовые микроконтроллеры или конкретные пины могут иметь другие пороги. Поэтому утверждение «3,3 В всегда читается как HIGH на 5-вольтовой логике» неправильное. Правильное формулирование звучит менее эффектно, зато реже палит компоненты: сравните гарантированный V_OH(min) передатчика с V_IH(min) приёмника и оставьте запас.

Ещё один нюанс

Напряжение выхода зависит от тока нагрузки. Надпись «3,3 В логика» не означает, что выход при любых условиях будет держать ровно 3,300 В. Именно поэтому в даташитах V_OH и V_OL указывают вместе с тестовым током.

Соединение Arduino UNO с датчиком на 3,3 вольта через согласование уровней — Перед соединением проверяем направление сигнала, пороги входа, гарантированные уровни выходов и абсолютные максимумы.

Преобразователи логических уровней: переводчики без дипломатического скандала

Когда уровни несовместимы, используют преобразователи логических уровней — logic level shifters или voltage translators. Но универсального «маленького синего модуля на все случаи жизни» не существует. Решение зависит от направления, типа выхода, скорости, ёмкости линии и протокола.

Что выбрать для разных сигналов
Сигнал	Типовое решение	На что обращать внимание
GPIO / UART	Буфер или транслятор с фиксированным направлением	Направление, скорость, допустимые токи
SPI	Каналы с определённым направлением или управляемый транслятор	MOSI, SCK и CS идут к периферии, MISO — назад; фронты могут быть быстрыми
I²C	Двухнаправленный open-drain транслятор или MOSFET-схема	Подтягивающие резисторы с обеих сторон, ёмкость шины и время нарастания
5 В → 3,3 В, медленно	Резистивный делитель	Только одно направление; источник и нагрузка образуют RC-цепочку

Резистивный делитель

Два резистора могут снизить 5 В примерно до 3,3 В. Это дёшево и хорошо для медленного однонаправленного push-pull сигнала. Но делитель не повышает 3,3 В до 5 В, не является двухнаправленным и вместе с входной ёмкостью замедляет фронты. Для быстрого SPI он может превратить прямоугольник в печальную наклонную горку.

MOSFET-преобразователь для I²C

Популярная схема на N-канальном MOSFET хорошо работает для шин с открытым стоком, в частности I²C. Обе стороны имеют собственные подтягивающие резисторы до своих напряжений питания, а транзистор передаёт состояние LOW в обе стороны. Для push-pull SPI это не автоматическая замена: там другие драйверы, направления и требования к фронтам.

Специализированная микросхема

Для быстрых или ответственных интерфейсов самый надёжный путь — микросхема-транслятор, подобранная под протокол. Она может иметь два питания, фиксированное или управляемое направление, поддержку open-drain или push-pull и заданную скорость. Это не избыточность, а способ купить себе предсказуемость за цену, часто меньшую за стоимость одного сожжённого датчика.

Осторожно с «автоматически двухнаправленными» модулями

Не каждый автоматический транслятор одинаково хорошо работает с длинными проводами, большими ёмкостями, сильными подтяжками или всеми вариантами SPI. Смотрите рекомендованные сферы применения производителя. Надпись «4-channel level converter» на странице продавца — это название товара, а не электрическая характеристика.

Модуль преобразователя логических уровней между 5 и 3,3 вольта — Правильный преобразователь определяется не только двумя напряжениями, но и электрическим типом сигнала.

Проверка совместимости за семь шагов

Когда соединяете две платы, не нужно угадывать совместимость по цвету текстолита. Пройдитесь коротким списком. Он займёт меньше времени, чем поиск причины, почему модуль работает только по вторникам.

Что проверить перед подачей питания

Напряжение питания. Какое VCC или VDD нужно каждому компоненту?
Абсолютный максимум входа. Выдержит ли приёмник самое высокое напряжение передатчика?
Пороги входа. Какие V_IL(max) и V_IH(min) гарантирует производитель?
Уровни выходов. Какие V_OL(max) и V_OH(min) имеет передатчик при реальном токе?
Запас. Останется ли noise margin после падения напряжения и возможных помех?
Тип и направление сигнала. Push-pull или open-drain? Одно- или двухнаправленный? Какая частота?
Опорная точка. Есть ли общая GND, если между платами нет гальванической изоляции?

Если один пункт неизвестен, это не знак «подключим и посмотрим». Это знак открыть даташит. Если даташита на безымянный модуль нет, найдите маркировку основной микросхемы и читайте её документацию. А если и маркировка стёрта — оцените, стоит ли эксперимент вашего времени и порта микроконтроллера.

Краткие ответы на частые вопросы

HIGH всегда равен напряжению питания?: Нет. Выход в HIGH имеет гарантированный минимум V_OH, который может быть ниже VCC, особенно под нагрузкой. Вход, в свою очередь, имеет собственный минимальный порог V_IH.
Можно ли подать 3,3 В на 5-вольтовый вход?: Можно только тогда, когда гарантированный V_OH(min) 3,3-вольтового выхода выше V_IH(min) 5-вольтового входа с достаточным запасом. Для классической UNO R3 это обычно выполняется, но не является универсальным правилом для любой 5-вольтовой логики.
Достаточно ли одного последовательного резистора для 5 В → 3,3 В?: Он может ограничить ток в защитные структуры, но не создаёт гарантированный логический уровень сам по себе и часто вынуждает микросхему работать вне рекомендуемых условий. Это не универсальная замена делителя или транслятора.
Почему «плавающий» вход меняет состояние от прикосновения?: Высокоимпедансный вход легко накапливает заряд и ловит электромагнитные помехи. Прикосновение добавляет ёмкость и наводки. Используйте внутреннюю или внешнюю подтяжку к определённому уровню.
Как увидеть проблему, если мультиметр показывает нормальное напряжение?: Мультиметр усредняет сигнал и может не показать короткие всплески, медленные фронты или звон. Для этого нужны осциллограф или логический анализатор; часто полезны оба, ведь один показывает форму напряжения, другой — логическую интерпретацию.

Итоги: два языка должны совпасть

Теперь за простыми словами HIGH и LOW видна целая система: выходные гарантии, входные пороги, серая зона, запас помехоустойчивости, общая земля и согласование разных напряжений.

Понимание логических уровней — фундамент любого DIY-проекта, где один электронный компонент «разговаривает» с другим. Большинство странных сбоев не являются мистикой. Часто одно устройство говорит слишком тихо, другое кричит слишком громко, земля под ногами у них разная, а переводчика никто не пригласил.

Золотые правила

Читайте электрические характеристики, а не только первую страницу даташита.
Сравнивайте V_OH с V_IH, а V_OL — с V_IL.
Не путайте нормальный режим с абсолютным максимумом.
Оставляйте запас для шума, падения напряжения и температуры.
Если сомневаетесь, используйте соответствующий преобразователь уровней. Он дешевле нового компонента и спокойнее за запах перегретого кремния.

Так что в следующий раз, когда проект начнёт «глючить» без видимой причины, вспомните о логических уровнях. Проверьте питание, землю, пороги и форму сигнала. Возможно, компоненты просто разговаривают разными электрическими языками — а вы уже знаете, где искать словарь.

Стабильно работающий электронный DIY-проект после согласования логических уровней — Согласованные уровни, общая опорная точка и достаточный запас — и проект наконец работает не только в присутствии автора.

Экспериментируйте, паяйте, программируйте — и пусть ваши логические уровни всегда будут согласованы, а проекты стабильно работают. Да здравствует DIY!

Технические источники

Texas Instruments: SN7400 / SN74LS00 / SN74S00 datasheet — классические TTL-пороги и гарантированные выходные уровни.
Microchip: ATmega328P datasheet — питание, входные пороги и электрические характеристики микроконтроллера.
Arduino: UNO R3 documentation — официальная документация платы на ATmega328P.
Texas Instruments: Voltage translators & level shifters — подборка решений для I²C, SPI, UART, GPIO и других интерфейсов.
