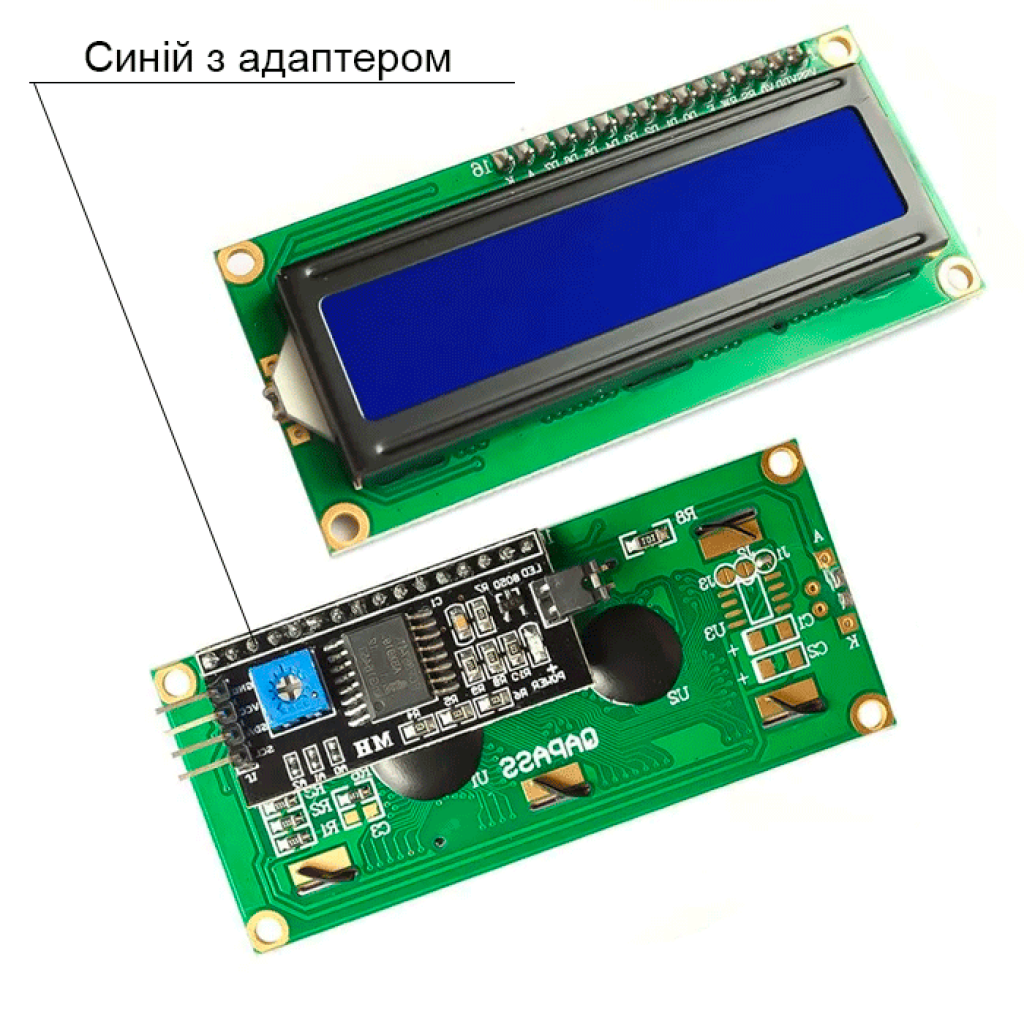

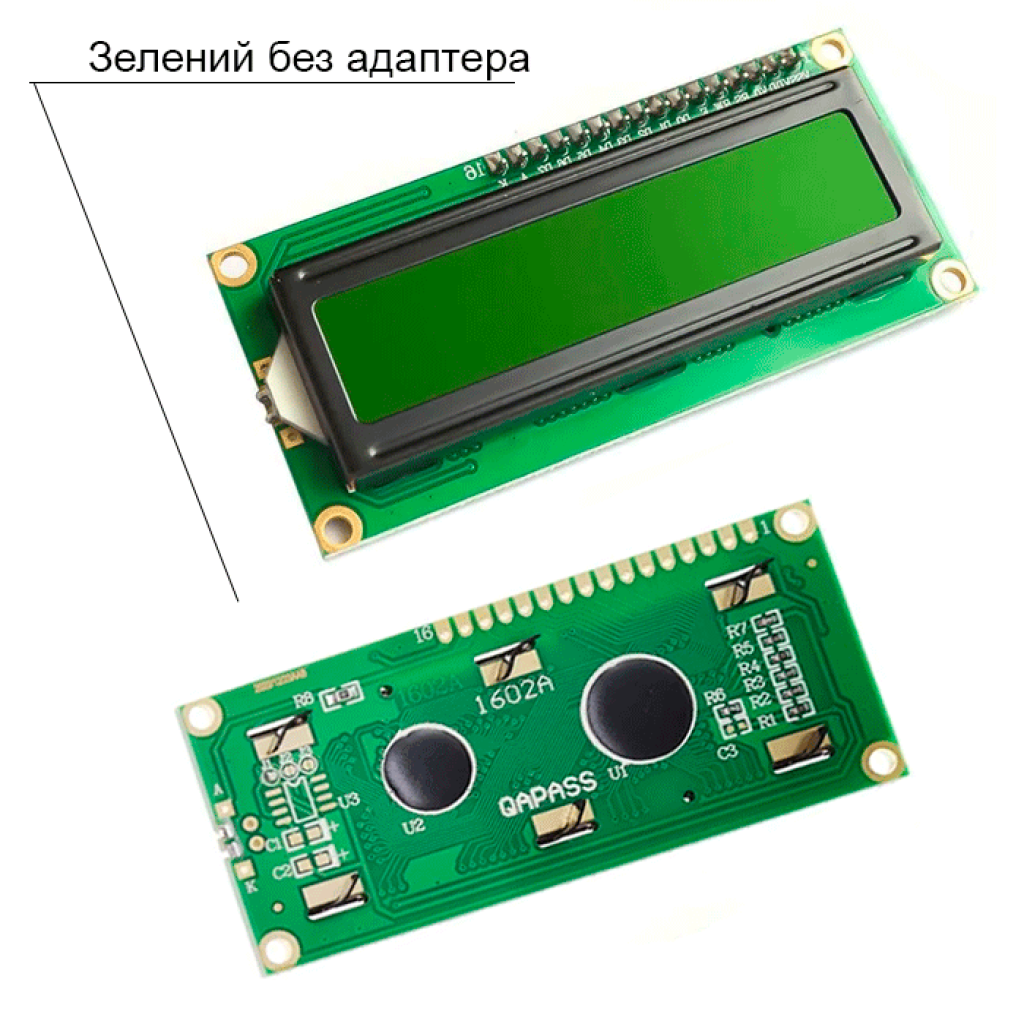

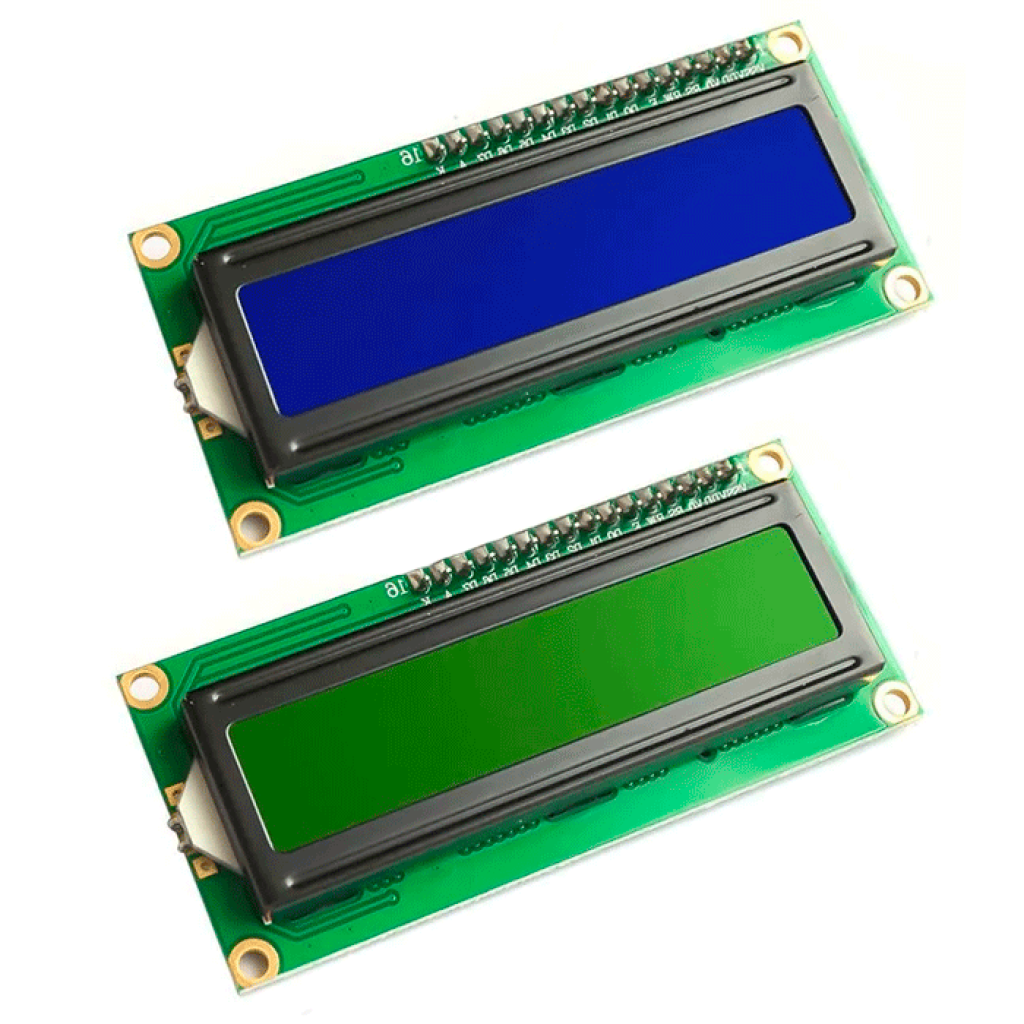

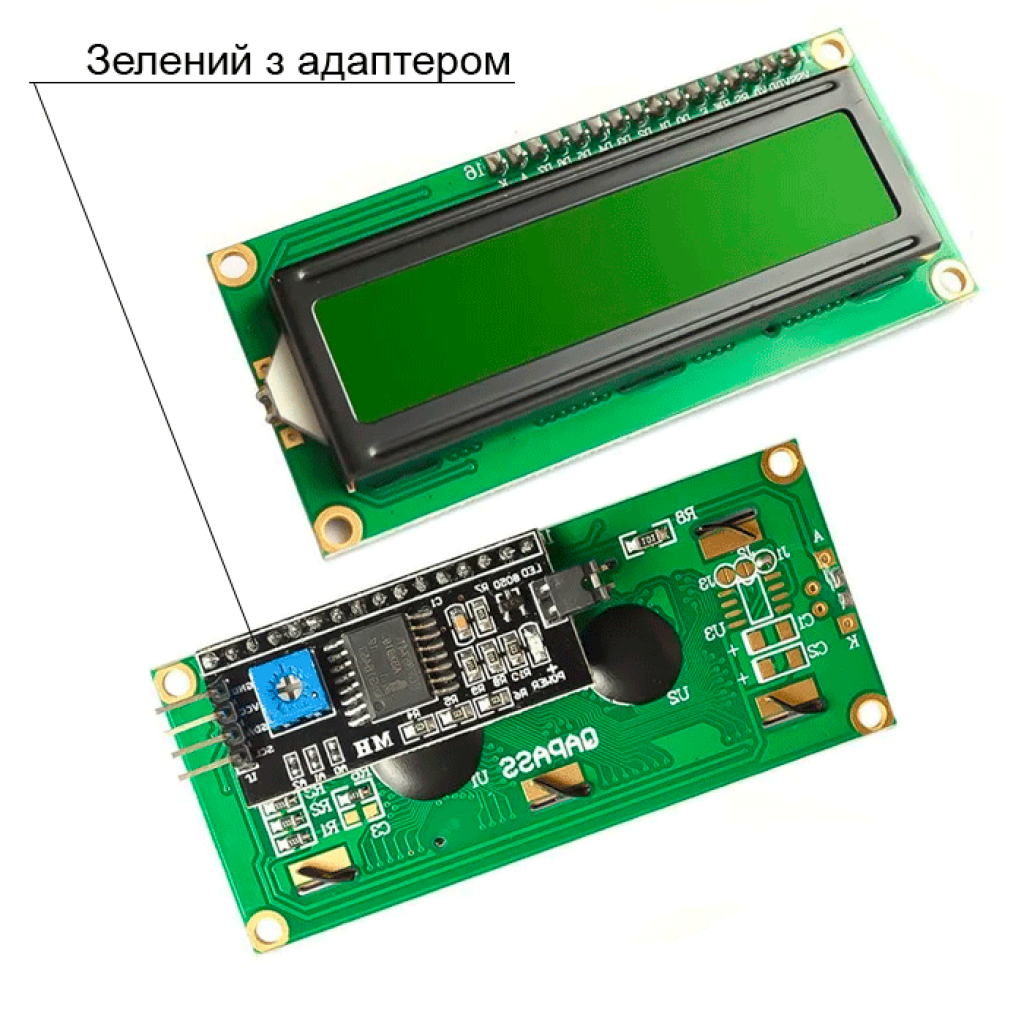

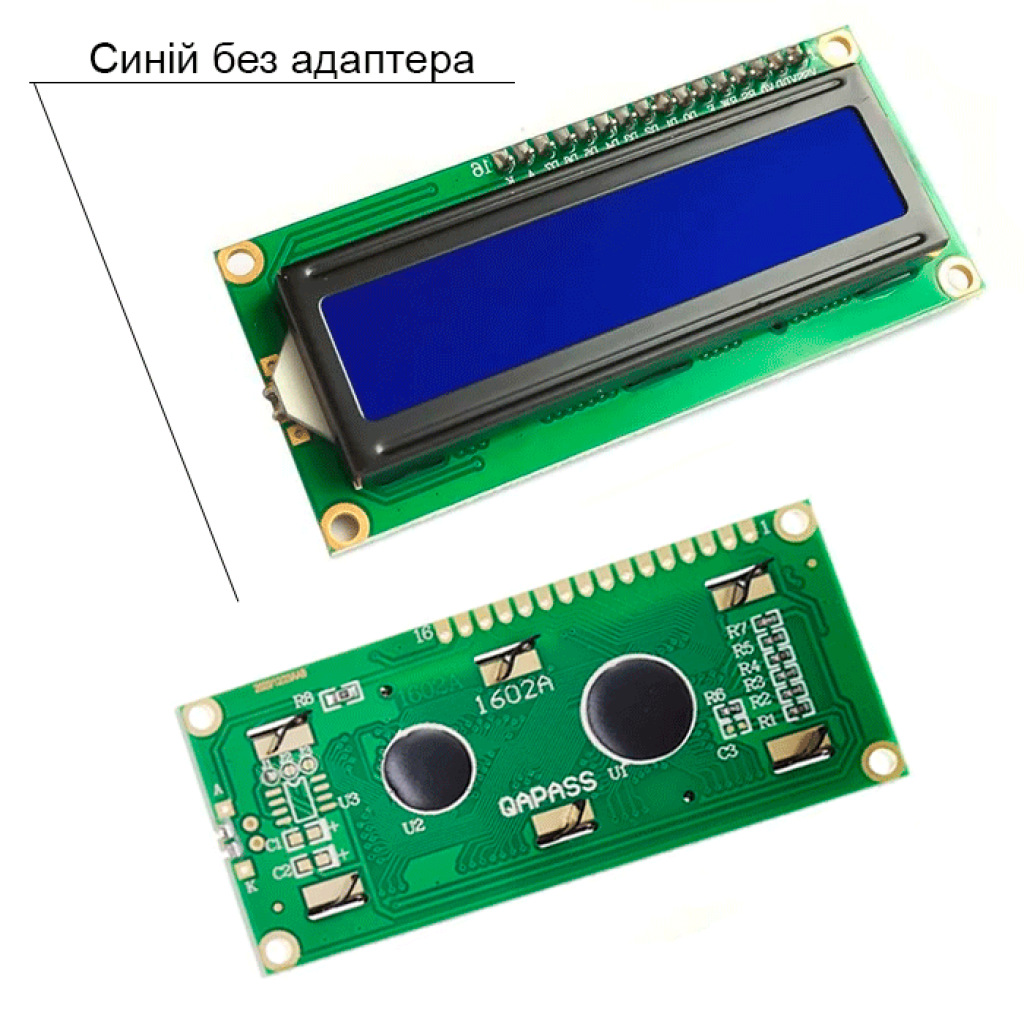

LCD 1602 с I2C модулем - это удобный символьный дисплей, который позволяет отображать 2 строки по 16 символов в каждой. Использование I2C адаптера значительно упрощает подключение, уменьшая количество необходимых пинов до четырех. Эта инструкция поможет вам правильно подключить и использовать дисплей в ваших проектах.
1. Необходимые компоненты
- LCD дисплей 1602 с I2C адаптером (обычно на базе микросхемы PCF8574)
- Плата Arduino (Uno, Nano, Mega или другая)
- 4 соединительных провода (рекомендуются "папа-папа")
- USB-кабель для подключения Arduino к компьютеру
- Опционально: макетная плата (breadboard) для удобства подключения
flowchart LR
A[Arduino] --- B[4 соединительных провода]
B --- C[LCD 1602 с I2C адаптером]
A --- D[USB-кабель]
D --- E[Компьютер с Arduino IDE]
style A fill:#bbf,stroke:#333
style C fill:#f96,stroke:#333
style E fill:#9f9,stroke:#333
2. Подключение через I2C модуль
Главное преимущество использования I2C адаптера – простота подключения и экономия пинов Arduino.
Шаги подключения:
- Найдите 4 вывода на I2C адаптере дисплея: GND, VCC, SDA, SCL
- Подключите их к соответствующим пинам Arduino:
- GND адаптера → GND Arduino
- VCC адаптера → 5V Arduino
- SDA адаптера → A4 Arduino (для Uno/Nano) или SDA (для Mega/Due)
- SCL адаптера → A5 Arduino (для Uno/Nano) или SCL (для Mega/Due)
flowchart LR
subgraph arduino [Arduino]
A[GND]
B[5V]
C[A4/SDA]
D[A5/SCL]
end
subgraph lcd [LCD 1602 з I2C]
E[GND]
F[VCC]
G[SDA]
H[SCL]
end
A --- E
B --- F
C --- G
D --- H
style arduino fill:#bbf,stroke:#333
style lcd fill:#f96,stroke:#333
Преимущества I2C подключения: использует всего 4 провода вместо 16 при прямом подключении, не требует дополнительных резисторов и схем подключения, позволяет легко настраивать контрастность с помощью подстроечного резистора на адаптере.
3. Регулировка контрастности
Иногда после подключения текст может быть невидимым или слишком темным из-за неправильной настройки контрастности.
- Найдите на плате I2C адаптера небольшой синий подстроечный резистор
- С помощью маленькой отвертки осторожно поверните его по часовой или против часовой стрелки
- Регулируйте, пока символы не станут четко видимыми на дисплее
Если дисплей включен, но символы не видны, попробуйте медленно вращать резистор в обе стороны. Обычно лучшая контрастность достигается где-то в середине диапазона вращения.
4. Определение I2C адреса
Перед использованием дисплея вам нужно знать его уникальный I2C адрес. Большинство LCD-I2C дисплеев имеют адрес 0x27 или 0x3F, но для точности лучше его определить.
Шаги определения адреса:
- Подключите дисплей к Arduino, как описано выше
- Загрузите и установите библиотеку
Wire.h (обычно уже установлена) для работы с I2C
- Загрузите на Arduino скетч "I2C Scanner" (доступен в Arduino IDE: File → Examples → Wire → i2c_scanner)
- Откройте "Монитор порта" (Serial Monitor) в Arduino IDE (скорость 9600 бод)
- Запишите найденный адрес (например, "I2C device found at address 0x3F")
flowchart TD
A[Подключить дисплей] --> B[Загрузить I2C Scanner]
B --> C[Открыть Монитор порта]
C --> D{Найдено устройство?}
D -->|Да| E[Записать адрес]
D -->|Нет| F[Проверить подключение]
F --> A
style A fill:#bbf,stroke:#333
style D fill:#ff9,stroke:#333
style E fill:#9f9,stroke:#333
style F fill:#f96,stroke:#333
Без правильного I2C адреса дисплей не будет работать. Наиболее распространенные адреса – 0x27 или 0x3F, вы можете попробовать их, если сканер не находит устройство.
5. Программирование и настройка
Необходимые библиотеки
Для работы с дисплеем через I2C вам нужно установить специальную библиотеку:
- Откройте Arduino IDE
- Выберите "Скетч" → "Подключить библиотеку" → "Управление библиотеками..."
- В поисковой строке введите "LiquidCrystal I2C"
- Найдите и установите библиотеку от Frank de Brabander
- Для поддержки кириллицы можно дополнительно установить библиотеку "LCD_1602_RUS_ALL"
Базовый пример кода
#include
#include
// Инициализация дисплея с адресом 0x27 (или вашим адресом)
// параметры: (адрес, количество символов, количество строк)
LiquidCrystal_I2C lcd(0x27, 16, 2);
void setup() {
// Инициализация дисплея
lcd.init();
// Включение подсветки
lcd.backlight();
// Вывод текста
lcd.setCursor(0, 0); // Установка курсора в позицию (0,0) - верхний левый угол
lcd.print("Hello, World!");
lcd.setCursor(0, 1); // Перейти на вторую строку
lcd.print("LCD 1602 I2C");
}
void loop() {
// Пустой, поскольку нам не нужно обновлять дисплей в этом примере
}
После загрузки этого скетча на Arduino вы должны увидеть текст "Hello, World!" в первой строке и "LCD 1602 I2C" во второй строке дисплея.
6. Вывод кириллического текста
Большинство дешевых LCD 1602 дисплеев не имеют встроенной поддержки кириллицы, поэтому вывод русских или украинских букв может потребовать специальной библиотеки.
Варианты решения:
- Установка специальной библиотеки:
- Найдите и установите библиотеку "LCD_1602_RUS_ALL" через менеджер библиотек или загрузите с GitHub
- Используйте ее вместо стандартной LiquidCrystal_I2C
- Создание собственных символов:
- Если нужно всего несколько кириллических символов, можно создать их как собственные
- Используйте онлайн-генераторы для создания массивов байтов для символов
Пример кода с поддержкой кириллицы:
#include
#include
// Инициализация дисплея с адресом 0x27 (или вашим адресом)
LCD_1602_RUS lcd(0x27, 16, 2);
void setup() {
// Инициализация дисплея
lcd.init();
// Включение подсветки
lcd.backlight();
// Вывод текста на кириллице
lcd.setCursor(0, 0);
lcd.print("Привет, мир!");
lcd.setCursor(0, 1);
lcd.print("Тест дисплея");
}
void loop() {
// Пустой
}
Если даже с библиотекой для кириллицы вы видите вместо русских букв непонятные символы, возможно, ваш дисплей имеет другой тип контроллера. Попробуйте альтернативные библиотеки или создайте необходимые символы вручную.
7. Создание собственных символов
LCD 1602 позволяет создать до 8 собственных символов размером 5x8 пикселей. Это полезно для отображения специальных значков, логотипов или символов, которых нет в стандартной таблице.
Шаги создания собственных символов:
- Воспользуйтесь онлайн-генератором для "рисования" символа по пикселям
- Генератор создаст массив байтов, описывающий символ (например,
byte customChar[] = {0x0E, 0x1F, ...};)
- Скопируйте этот массив в ваш скетч
- Загрузите символ в память дисплея:
lcd.createChar(номер_символа, имя_массива);
- Для вывода символа используйте
lcd.write(номер_символа);
Пример создания символа (сердечко):
#include
#include
LiquidCrystal_I2C lcd(0x27, 16, 2);
// Определение собственного символа (сердечко)
byte heart[8] = {
0b00000,
0b01010,
0b11111,
0b11111,
0b11111,
0b01110,
0b00100,
0b00000
};
void setup() {
lcd.init();
lcd.backlight();
// Загрузка символа в память
lcd.createChar(0, heart);
lcd.setCursor(0, 0);
lcd.print("Custom symbol:");
lcd.setCursor(0, 1);
lcd.write(0); // Вывод сердечка
}
void loop() {}
Вы можете создать простую анимацию, разработав несколько символов для разных "кадров" (например, индикатор прогресса или анимированную иконку) и последовательно выводя их с определенной задержкой.
8. Дополнительные функции и возможности
Управление курсором и текстом
- Позиционирование:
lcd.setCursor(column, row); - устанавливает позицию курсора
- Очистка экрана:
lcd.clear(); - удаляет весь текст
- Видимость курсора:
lcd.cursor(); - показывает курсор как подчеркиваниеlcd.noCursor(); - скрывает курсорlcd.blink(); - мигающий курсорlcd.noBlink(); - выключает мигание
- Управление подсветкой:
lcd.backlight(); - включает подсветкуlcd.noBacklight(); - выключает подсветку
- Прокрутка:
lcd.scrollDisplayLeft(); - сдвигает содержимое влевоlcd.scrollDisplayRight(); - сдвигает содержимое вправо
Вывод динамических данных
Для вывода значений переменных используйте функцию lcd.print(переменная);. Однако при работе с числами иногда требуется дополнительная обработка:
// Вывод целого числа
int value = 42;
lcd.print(value);
// Вывод числа с плавающей точкой (с двумя знаками после запятой)
float temp = 23.45;
lcd.print(temp, 2);
// Преобразование числа в строку (если нужна дополнительная обработка)
char buffer[10];
sprintf(buffer, "Temp: %d.%d C", (int)temp, (int)(temp*10)%10);
lcd.print(buffer);
Создание бегущей строки
void setup() {
lcd.init();
lcd.backlight();
lcd.setCursor(0, 0);
lcd.print("Scroll Example");
}
void loop() {
// Прокрутка текста влево с интервалом 300 мс
lcd.scrollDisplayLeft();
delay(300);
}
9. Диагностика и устранение проблем
| Проблема |
Возможная причина |
Решение |
| Дисплей не включается |
Неправильное подключение или проблема питания |
Проверьте соединения GND и VCC, убедитесь, что Arduino получает питание |
| Дисплей включается, но не показывает текст |
Неправильно настроенная контрастность |
Вращайте подстроечный резистор на I2C адаптере |
| Подсветка работает, но на дисплее черные квадраты |
Проблема с подключением I2C или неправильный адрес |
Проверьте подключение SDA и SCL, определите правильный I2C адрес |
| Вместо кириллицы отображаются "закорючки" |
Отсутствует поддержка кириллической кодировки |
Используйте специальную библиотеку с поддержкой кириллицы |
| Ошибка "No such device" при сканировании I2C |
Проблема с подключением или неисправный I2C адаптер |
Проверьте проводку, попробуйте другой I2C адаптер |
flowchart TB
A[Проблема с дисплеем] --> B{Подсветка работает?}
B -->|Да| C{Виден текст?}
B -->|Нет| D[Проверить питание]
C -->|Да, но некорректный| E[Проверить I2C адрес]
C -->|Нет| F[Настроить контрастность]
E --> G{Кириллица не работает?}
G -->|Да| H[Установить библиотеку с поддержкой кириллицы]
style A fill:#f96,stroke:#333
style B fill:#ff9,stroke:#333
style G fill:#ff9,stroke:#333
Важное замечание:
Мы приложили усилия, чтобы эта инструкция была точной и полезной. Однако эта инструкция предоставляется как справочный материал. Электронные компоненты могут иметь вариации, а схемы подключения зависят от конкретных условий и вашего оборудования. Эта информация предоставляется "как есть", без гарантий полноты или безошибочности. Настоятельно рекомендуем проверять спецификации вашего модуля (datasheet), сверяться с другими источниками и, при малейших сомнениях, обращаться к квалифицированным специалистам, особенно при работе с напряжением 220В.
