Кратко о LCD 1602 Keypad Shield
LCD 1602 Keypad Shield — плата расширения с двухстрочным символьным дисплеем и кнопками для создания локального меню в проектах на Arduino. На экране можно одновременно разместить 16 символов в каждой из двух строк, а пять навигационных кнопок позволяют перемещаться по меню и подтверждать выбор.
Ключевые характеристики
- Формат дисплея
- LCD 1602, 16 символов × 2 строки
- Контроллер дисплея
- HD44780
- Напряжение питания
- 4,7–5,5 В
- Органы управления
- 5 кнопок меню: Select, Up, Down, Left, Right; отдельная кнопка Reset
- Кнопки меню
- резистивный делитель на A0
- Линии дисплея
- D4–D7 — DB4–DB7, D8 — RS, D9 — Enable
- Подсветка
- D10 — линия управления подсветкой
- Контрастность
- настраивается встроенным потенциометром
- Совместимость
- Arduino Uno, Arduino Mega и совместимые платы с логикой 5 В и соответствующим расположением разъёмов
- Размеры модуля
- 80 × 60 × 20 мм
Подробное описание и особенности

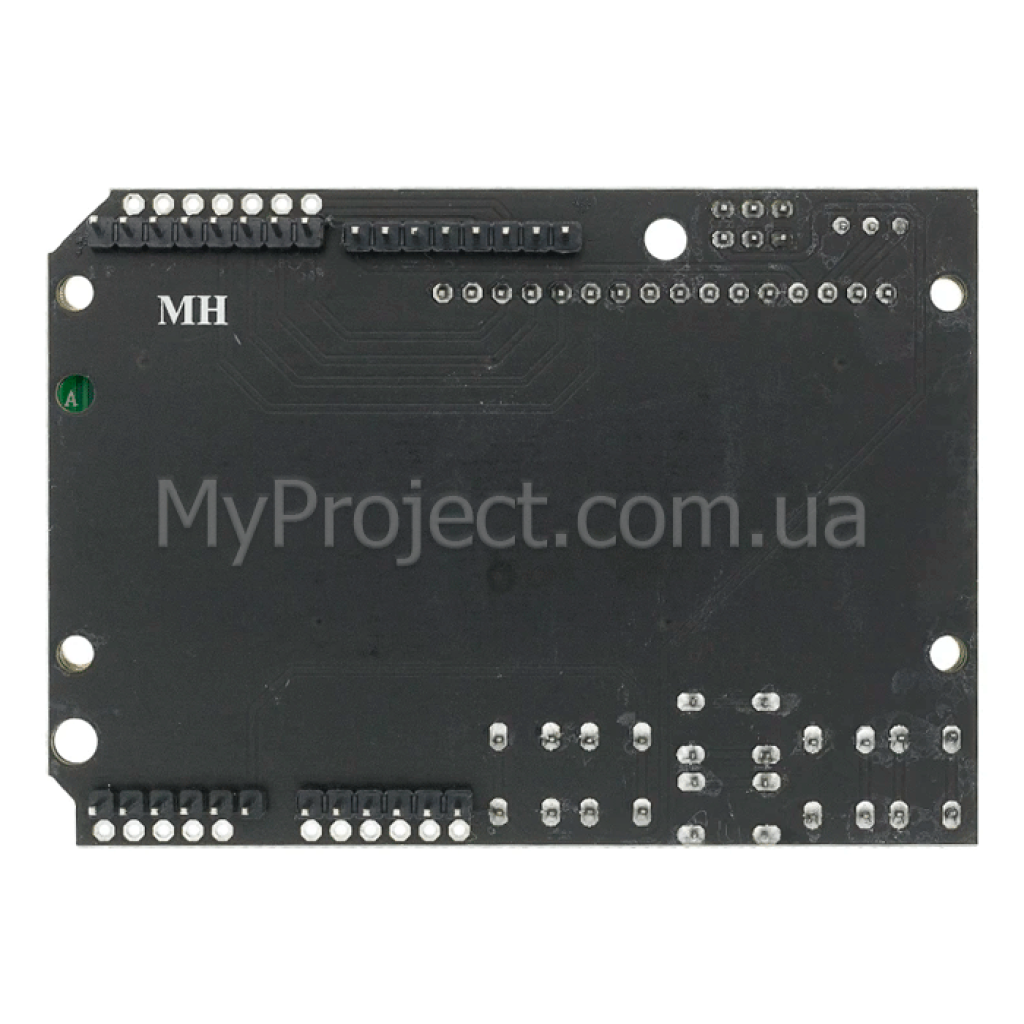

Дисплей и клавиатура на одном шилде

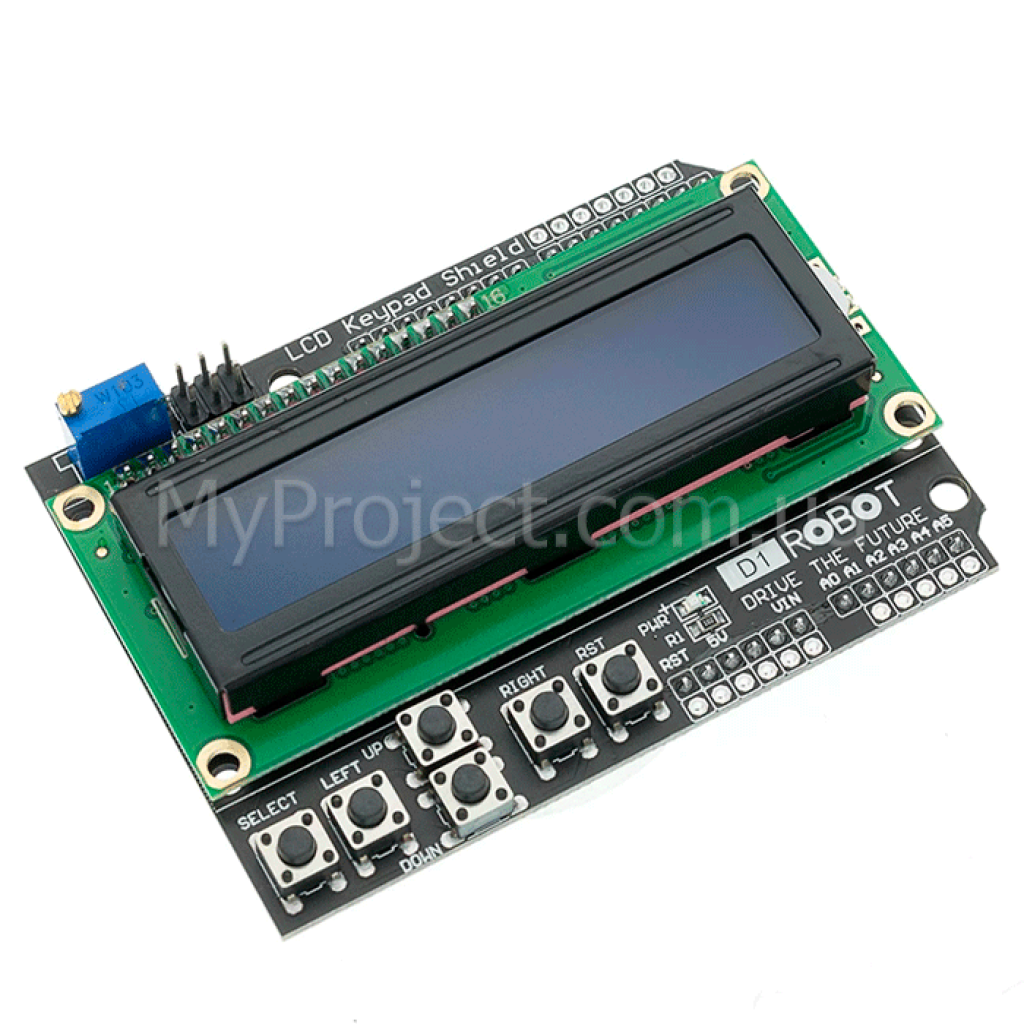

LCD 1602 Keypad Shield объединяет текстовый дисплей, пять клавиш навигации и кнопку сброса. Такая конструкция упрощает создание автономного интерфейса: скетч может показывать состояние устройства, параметры или подсказки, а кнопки — изменять значения и переключать экраны меню.
Пять кнопок меню подключены к одному входу A0 через резистивный делитель. Каждая клавиша формирует свой уровень напряжения, который программа определяет по результату analogRead(A0). Это экономит цифровые входы, но занимает A0 и не рассчитано на надёжное распознавание комбинаций из нескольких одновременно нажатых кнопок.
Параллельный интерфейс HD44780
Дисплей работает в 4-битном режиме: линии данных подключены к D4–D7, а сигналы RS и Enable — к D8 и D9. Для такой разводки объект библиотеки задают как LiquidCrystal lcd(8, 9, 4, 5, 6, 7), после чего дисплей инициализируют командой lcd.begin(16, 2). Стандартная библиотека LiquidCrystal предназначена для LCD, совместимых с контроллером HD44780, и поддерживает 4-битный режим.[1]
Контрастность настраивается потенциометром на плате. Если подсветка включена, но символы не видны, сначала медленно отрегулируйте контрастность, а затем проверьте инициализацию и соответствие пинов в скетче.
Подойдёт / не подойдёт
Подойдёт
- для меню настроек, таймеров, счётчиков и простых панелей управления;
- для отображения показаний датчиков, состояний выходов и служебных сообщений;
- для обучения работе с LCD 1602, библиотекой LiquidCrystal и аналоговой клавиатурой;
- для Arduino Uno, Mega и совместимых 5-вольтовых плат, если совпадает расположение разъёмов и необходимые пины свободны.
Не подойдёт
- для плат с питанием или логикой только 3,3 В без надлежащего согласования;
- для проектов, где A0 или контакты D4–D10 уже заняты другой периферией;
- для прямого подключения через I²C: этот шилд использует параллельный интерфейс;
- для интерфейсов, которым требуется гарантированное распознавание нескольких кнопок одновременно;
- для корпуса без запаса под модуль размером 80 × 60 × 20 мм и доступа к кнопкам.
Примеры применения
Меню контроллера
Дисплей показывает текущий режим и значение параметра, а кнопки Up, Down, Left, Right и Select обеспечивают навигацию и подтверждение выбора.
Таймер или часы
На двух строках можно отображать время и состояние, а клавиши использовать для перехода между полями и изменения настроек. Источник времени или модуль RTC подключается отдельно через свободные контакты.
Панель мониторинга
Скетч может выводить измеренные датчиками значения, предупреждения и выбранные режимы. Перед подключением сенсоров необходимо учесть, что A0 и D4–D10 уже используются шилдом.
Подключение и первый запуск
Отключите питание
Устанавливайте и снимайте шилд только при отключённой плате. Перед нажатием проверьте ориентацию и убедитесь, что все штыри попадают в соответствующие разъёмы без смещения.
Инициализируйте дисплей
Подключите библиотеку LiquidCrystal, используйте разводку
LiquidCrystal lcd(8, 9, 4, 5, 6, 7)и задайте форматlcd.begin(16, 2).Настройте контрастность
После подачи питания медленно вращайте встроенный потенциометр, пока символы не станут читаемыми.
Определите пороги кнопок
Считайте
analogRead(A0)для каждой клавиши на своём экземпляре, задайте неперекрывающиеся диапазоны и добавьте программное устранение дребезга. Не копируйте универсальные пороги без проверки фактических значений.
Ограничения и безопасность
Соблюдайте напряжение 4,7–5,5 В
Не подавайте на шилд напряжение вне заявленного диапазона. Перед включением проверьте правильность установки, общую землю и отсутствие смещённых или согнутых контактов.
Зарезервируйте A0 и D4–D10
Не подключайте к этим контактам другую периферию без проверки всей схемы: A0 используется клавишами, D4–D9 — дисплеем, а D10 связан с подсветкой.
Reset не является клавишей меню
Нажатие Reset перезапускает программу на управляющей плате. Не назначайте эту кнопку для подтверждения операции или обычной навигации.
Проверьте размещение в корпусе
Модуль может перекрывать элементы базовой платы или не поместиться в стандартный корпус. Перед монтажом сверьте габариты 80 × 60 × 20 мм, высоту стоек и доступ к кнопкам.
FAQ
Почему подсветка есть, а текст не виден?
LCD 1602 сначала требует настройки контрастности. Медленно отрегулируйте потенциометр, а если символы не появились — проверьте питание, ориентацию шилда, распиновку и команду lcd.begin(16, 2).
Почему скетч путает кнопки?
Клавиши определяются по аналоговым уровням на A0. Считайте фактические значения каждой кнопки, настройте диапазоны с запасом и добавьте программное устранение дребезга.
Можно ли нажимать две кнопки одновременно?
Для надёжной работы рассчитывайте на одну навигационную кнопку за раз. Общий резистивный делитель на A0 не обеспечивает однозначное распознавание всех комбинаций.
Можно ли использовать шилд с Arduino Mega?
Да, если шилд правильно устанавливается в разъёмы, плата работает с логикой 5 В, а A0 и D4–D10 не требуются другой периферии. Перед включением проверьте механическую установку.
Совместимая управляющая плата
Для проекта в форм-факторе Uno можно использовать плату разработчика UNO R3 / ACELEX на ATmega328P. Перед установкой шилда сверьте исполнение разъёмов и убедитесь, что контакты A0 и D4–D10 остаются доступными для него.
Документы и источники
- Arduino, Жидкокристаллические дисплеи (LCD) с Arduino — совместимость библиотеки LiquidCrystal с дисплеями на HD44780 и работа в 4-битном режиме.
