Что такое напряжение?

Введение

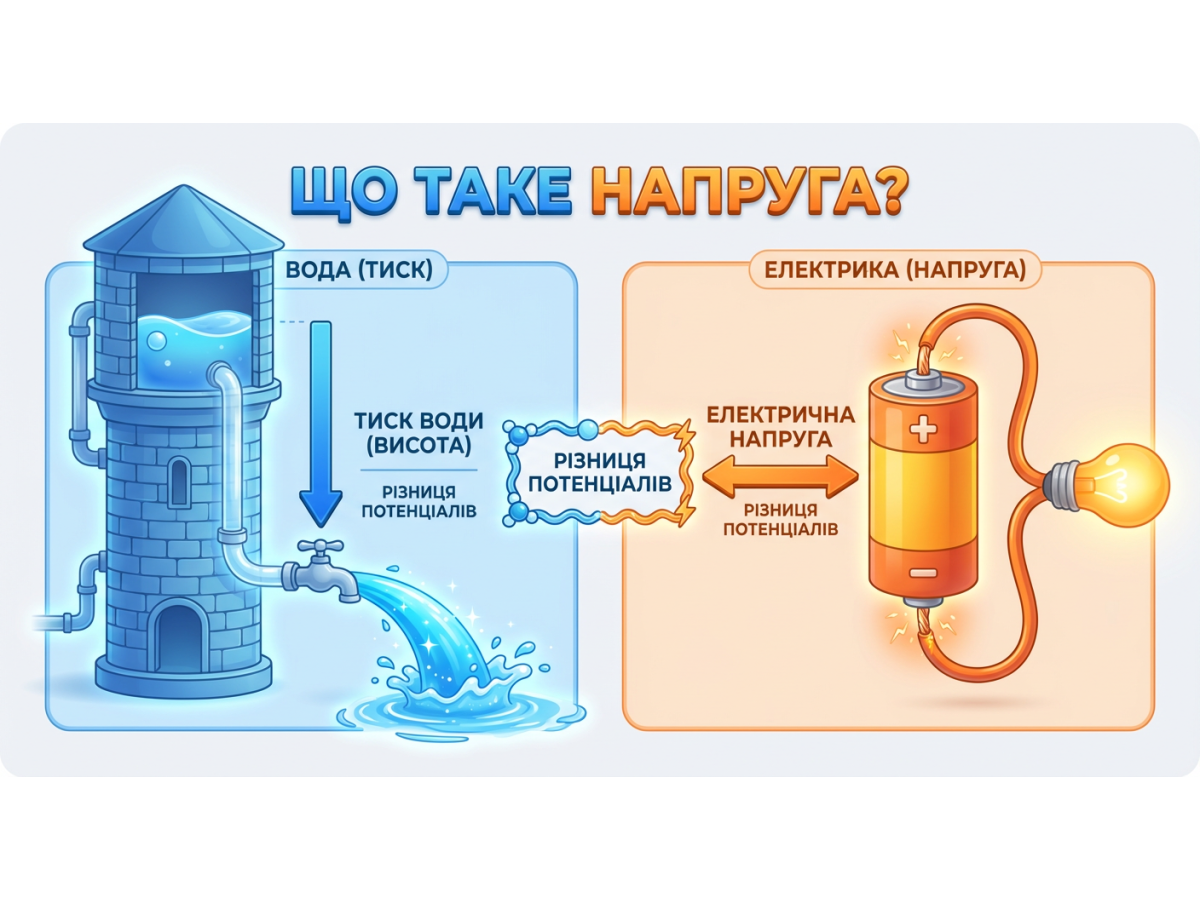

Электрическое напряжение (англ. voltage) – это мера электрического "давления" или потенциала, который заставляет электроны двигаться по цепи. Если провести аналогию с водой, то напряжение похоже на давление воды в трубе, которое толкает воду вперёд. В электрической цепи напряжение "толкает" заряженные частицы (электроны), заставляя их течь – то есть создавать электрический ток. Проще говоря, напряжение определяет, насколько сильна электрическая сила, действующая на заряды между двумя точками. Без разницы напряжения (давления) ток не пойдёт, так же как и без разницы давления вода не будет двигаться по трубе.

Исторический контекст

Концепция электрического напряжения формировалась постепенно благодаря исследованиям нескольких выдающихся учёных. В конце XVIII века итальянский физик Алессандро Вольта экспериментировал с электричеством, и в 1800 году создал первый химический источник постоянного напряжения – вольтов столб (первую батарейку). Вольт изобрёл батарейку, чередуя диски из цинка и меди, разделённые картоном, пропитанным электролитом. Это изобретение доказало, что можно получить непрерывный электрический ток, а не только статическое электричество от трения. В честь Алессандро Вольта единицу измерения электрического напряжения назвали вольт (V).

В 1820-х годах немецкий физик Георг Оム изучал электрические цепи и в 1827 году сформулировал закон, который сейчас носит его имя – закон Ома. Он обнаружил математическую зависимость между напряжением, током и сопротивлением в цепи. Закон Ома стал фундаментом для понимания того, как напряжение "выталкивает" ток через сопротивление проводников.

Ещё один ключевой вклад внес английский учёный Майкл Фарадей. В 1831 году Фарадей открыл явление электромагнитной индукции – он показал, что, изменяя магнитное поле (например, двигая магнит внутри катушки проводника), можно индуцировать напряжение в проводнике. Это открытие заложило основу для генераторов и трансформаторов: стало возможным преобразовывать механическую энергию в электрическую, генерируя переменное напряжение.

Во второй половине XIX века напряжение вошло в повседневную жизнь с появлением электрических сетей. Изобретатели и инженеры, такие как Томас Эдисон и Никола Тесла, развязали "войну токов" – дебаты о том, лучше ли передавать электричество постоянным током (DC) или переменным (AC). Эдисон сначала строил локальные электростанции на постоянном напряжении, но такие системы имели ограниченную дальность – электростанции должны были находиться менее чем в 1,5 км от потребителей из-за потерь в проводах. Тесла и предприниматель Джордж Вестингауз продвигали переменный ток, поскольку трансформаторы позволяли повышать напряжение для передачи на большие расстояния и снижать до безопасного уровня для потребителей. В конце концов, переменное напряжение стало стандартом для электросетей благодаря возможности эффективной передачи энергии на большие расстояния.

Основные понятия

Определение электрического напряжения и единицы измерения

Электрическое напряжение – это разность электрических потенциалов между двумя точками электрической цепи. Иначе говоря, это разница в электрической потенциальной энергии, которую имеет единичный заряд в одной точке по сравнению с другой. Если между двумя точками есть напряжение, это означает, что на заряженную частицу действует сила, способная заставить её двигаться от точки с более высоким потенциалом к точке с более низким. Единицей напряжения является вольт (V), названный, как уже упоминалось, в честь Вольта. Один вольт определяется как такая разность потенциалов, при которой на каждый кулон заряда (1 C) выполняется работа 1 джоуль. То есть 1 В = 1 Дж/Кл. Для удобства измерения часто используют кратные и дольные единицы: например, 1 милливольт (мВ) = 0,001 В, а 1 киловольт (кВ) = 1000 В. В технических схемах и формулах напряжение обозначают буквой U или V (от слова volt).

Разность потенциалов и её значение

Напряжение всегда измеряется между двумя точками, поэтому его иногда называют разностью потенциалов. Каждая точка в электрическом поле имеет определённый электрический потенциал (аналогично высоте в горном рельефе). Разность потенциалов – это своего рода "разница высот". Как и объект падает под действием силы тяжести с более высокой точки к более низкой, заряд перемещается под действием электрического поля от точки с более высоким потенциалом к точке с более низким. Таким образом, разность потенциалов определяет, сколько энергии получат заряды при перемещении между этими точками.

Чтобы понять, почему важна именно разность потенциалов, представим батарейку. В батарейке есть два полюса – положительный (+) и отрицательный (−). Каждый из них имеет свой потенциал. Только разность между ними, то есть напряжение, заставляет электроны двигаться через внешний контур от минуса к плюсу (традиционно говорят, что ток течёт от + к −). Если соединить полюса проводом, возникнет ток благодаря напряжению между полюсами. Если же разности потенциалов нет (обе точки на одном потенциале), то даже при наличии проводящего соединения тока не будет – как и вода не перельётся между двумя сосудами, если уровень (давление) одинаковый.

На практике одну из двух точек часто условно принимают за нулевой потенциал (заземление или "ноль"). Относительно этого нуля и измеряют напряжение второй точки. Например, если сказать, что в розетке 230 В, имеется в виду, что разность потенциалов между фазным проводом и нейтралью (землёй) составляет 230 вольт.

Соотношение между напряжением, током и сопротивлением (закон Ома)

Электрический ток – это поток заряженных частиц (в основном электронов) через проводник. Электрическое сопротивление – это свойство материала противостоять прохождению тока. Напряжение, ток и сопротивление связаны между собой простой линейной зависимостью, открытой Георгом Омом. Закон Ома утверждает: ток I, протекающий через проводник, прямо пропорционален напряжению U на его концах и обратно пропорционален сопротивлению R этого проводника. Математически:

где U – напряжение (в вольтах), I – ток (в амперах), R – сопротивление (в омах). Если увеличить напряжение на участке цепи при постоянном сопротивлении, ток возрастёт пропорционально. И наоборот, при меньшем напряжении ток уменьшается. Закон Ома подразумевает, что сопротивление R является постоянным (не зависит от тока) для данного материала при стабильных условиях.

Пример: Если к резистору с сопротивлением 5 Ω приложить напряжение 10 В, то по закону Ома ток через него составит I = 10 В / 5 Ω = 2 А (амперы). Этот простой закон используется повсеместно – от расчёта бытовых электрических цепей до сложных инженерных схем.

Типы напряжения

Постоянное напряжение (DC)

Постоянное напряжение – это напряжение, величина и полярность которого со временем не изменяются (или изменяются незначительно). Источник постоянного напряжения создаёт постоянный ток (DC, direct current), который течёт только в одном направлении. Например, батарейка или аккумулятор имеют определённый фиксированный номинал напряжения (1,5 В, 9 В, 12 В и т.д.) между своими полюсами, и ток от них течёт от "+" к "−" постоянно в одном направлении.

На графике постоянное напряжение можно изобразить как прямую линию, параллельную оси времени – оно не колеблется. В реальности идеальное постоянное напряжение встречается нечасто (например, батарея при разряде даёт немного более низкое напряжение со временем), но для большинства практических случаев его считают стабильным. Большинство электронных приборов работают именно от постоянного напряжения. Всё, что питается от батареек или от адаптеров питания, использует DC. Примеры: смартфоны (батарея ~3,7 В, зарядка по USB 5 В), ноутбуки (батарея ~11,1 В или адаптер ~19 В DC), автомобильная бортовая сеть (12 В постоянно).

Исторически первые электрические сети Эдисона работали на постоянном напряжении ~110 В. Постоянное напряжение удобно для электроники и хранения (аккумуляторы), однако его трудно передавать на большие расстояния без значительных потерь – невозможно просто и эффективно повышать и понижать уровень DC-напряжения в классических трансформаторах.

Переменное напряжение (AC)

Переменное напряжение – это напряжение, величина и полярность которого периодически меняются со временем по определённому закону. Наиболее распространённый случай – синусоидальное напряжение, когда полярность чередуется: напряжение то положительное, то отрицательное относительно нуля. Источник переменного напряжения создаёт переменный ток (AC, alternating current), который периодически меняет направление течения. Иными словами, заряд в цепи с переменным напряжением движется то в одну, то в противоположную сторону, колеблясь вокруг точки равновесия. Частота таких колебаний измеряется в герцах (Гц), что соответствует количеству полных циклов изменений за секунду.

В большинстве стран электросети поставляют переменное напряжение с частотой 50 Гц или 60 Гц. Например, стандарт в Европе – ~230 В, 50 Гц, а в Северной Америке – ~120 В, 60 Гц. Это означает, что 50 (или 60) раз в секунду напряжение меняется от максимума положительной полярности до минимума отрицательной и обратно. Преимущество переменного напряжения в том, что его легко преобразовывать: с помощью трансформаторов можно повысить напряжение до очень высоких значений для передачи по линиям электропередач, а затем снизить до безопасных уровней в месте потребления. Таким образом, AC оказалась более подходящей для массового электроснабжения.

Примеры использования AC: розетки в домах (как уже сказано, ~120–230 В AC), электродвигатели в бытовых приборах (стиральные машины, холодильники – питаются непосредственно переменным напряжением сети), освещение. Генераторы на электростанциях производят именно переменное напряжение – за счёт вращения катушек в магнитном поле выходит переменная электрическая сила. Переменное напряжение может иметь различную форму (синусоида, прямоугольные импульсы, треугольная и т.д.) в зависимости от источника, но в электросетях используют чистую синусоиду.

Сравнение DC и AC: Оба типа напряжения широко применяются, часто в взаимодополнении. Например, электростанция передаёт энергию как AC по линиям, но ваш компьютер или телевизор внутри преобразует её в DC для электронных компонентов. Постоянное напряжение обеспечивает стабильность для электроники, тогда как переменное – эффективность транспортировки энергии. В современных условиях даже появляются проекты передачи энергии по высоковольтным линиям постоянного тока (HVDC) на сверхдальние расстояния, но в локальных сетях доминирует AC. В целом, переменное напряжение более универсально для инфраструктуры (легко трансформируется), а постоянное – для устройств и хранения (батареи, аккумуляторы).

Практические аспекты

Как измерить напряжение с помощью мультиметра

Одним из основных навыков при работе с электроникой является измерение напряжения. Для этого используется мультиметр – прибор, который может работать как вольтметр, амперметр и омметр. Рассмотрим пошагово, как измерить напряжение:

• Подготовка прибора. Возьмите мультиметр и убедитесь, что он исправен (нет трещин на корпусе, щупы целые). Вставьте чёрный щуп (минусовой) в гнездо, обозначенное «COM» (common, общий контакт), а красный щуп – в гнездо с обозначением «V» (также может быть написано VΩмА). Чёрный щуп – это общий или "нулевой" контакт, красный – для измерения положительного потенциала.
• Выбор режима измерения. Установите на мультиметре режим измерения напряжения. Большинство современных мультиметров имеют отдельные режимы для DC и AC. Как правило, символ V— (V с прямой линией или пунктирной) обозначает постоянное напряжение, а V~ (V с волнистой линией) – переменное. Выставьте нужный режим: например, чтобы измерить батарейку, выберите DC. Если мультиметр неавтоматический, установите диапазон измерения немного выше ожидаемого напряжения. Для пальчиковой батарейки (около 1,5 В) подойдёт диапазон 2 В DC, для автомобильного аккумулятора (~12 В) – 20 В DC и т.д. В случае неизвестного напряжения лучше начать с максимального диапазона и постепенно уменьшать, чтобы не повредить прибор.
• Подключение щупов к объекту измерения. Для постоянного напряжения соблюдайте полярность: чёрный щуп подключите к точке с более низким потенциалом (минус батареи или «земля» устройства), а красный – к точке с более высоким потенциалом (плюс батареи или выходной сигнал). Например, измеряя напряжение AA батарейки, прижмите чёрный щуп к плоскому минусовому контакту, а красный – к выступающему плюсовому концу. Если вы всё сделали правильно, на экране появится значение около 1,5 В (для новой батарейки чуть больше).
• Для переменного напряжения (например, в розетке) полярность щупов не имеет значения – просто вставьте один щуп в один контакт розетки, другой – в другой (фаза и ноль). Внимание: измерение напряжения в розетке опасно, выполняйте его только при наличии соответствующего опыта и инструмента! Убедитесь, что щупы целые, изолированные, и держите пальцы только за изолированные ручки. Желательно использовать мультиметр с категорией безопасности CAT II или выше для измерений сетевого напряжения. Мультиметр покажет эффективное значение (~230 В). После измерения сначала выньте красный щуп, затем чёрный.
• Снятие показаний. Считайте результат с дисплея мультиметра. Он покажет числовое значение напряжения и, если предусмотрено, единицы измерения (на цифровых просто число, на аналоговых по шкале). Если вы случайно подключили щупы наоборот на источнике постоянного напряжения, ничего страшного – мультиметр просто отобразит отрицательное значение (например, –1,5 В вместо 1,5 В). Это указывает на то, что полярность перепутана. Для получения "положительного" показания достаточно поменять щупы местами или математически изменить знак результата. На саму величину напряжения это не влияет.
• Завершение. После измерения отключите щупы от объекта измерения (сначала красный, затем чёрный при измерении высокого напряжения, чтобы избежать короткого замыкания). Переведите мультиметр в выключенное состояние или другой безопасный режим. Никогда не оставляйте мультиметр включённым в режиме измерения тока, когда планируете измерять напряжение – это может привести к короткому замыканию в приборе!

Безопасность при работе с электрическим напряжением

Работа с электричеством требует внимательности и соблюдения правил безопасности, так как электрическое напряжение может вызвать поражение током. Вот несколько основных советов:

• Сухие руки и изоляция. Никогда не прикасайтесь к оголённым проводам или контактам под напряжением мокрыми или голыми руками. Вода значительно повышает проводимость кожи и увеличивает риск удара током. Всегда убеждайтесь, что руки сухие. По возможности используйте диэлектрические перчатки и обувь с резиновой подошвой при работе с высоким напряжением – это обеспечит дополнительную защиту. Стоите на сухой изолирующей поверхности (резиновый коврик) при измерениях или ремонте.
• Проверка оборудования. Перед использованием электроизмерительных приборов осмотрите их на наличие повреждений. Убедитесь, что изоляция проводов не повреждена, щупы и инструменты имеют целый изоляционный слой, без оголённых участков. Не используйте приборы с трещинами или другими дефектами. В примере с мультиметром – проверьте целостность щупов, можно даже замкнуть их между собой и убедиться, что мультиметр показывает 0 Ω сопротивления, чтобы удостовериться в исправности контактов.
• Обесточивание перед работой. Прежде чем ремонтировать или вносить изменения в электрическую цепь, обязательно отключите её от питания. Вытащите вилку из розетки или отключите автомат, убедитесь, что конденсаторы разряжены. На высоковольтном оборудовании применяйте процедуры Lock-out/Tag-out (блокировка выключателей и развешивание предупреждающих табличек) для предотвращения случайного включения. Убедитесь в отсутствии напряжения с помощью индикатора или мультиметра перед касанием проводов.
• Избегайте коротких замыканий. Не допускайте одновременного прикосновения щупов или инструмента к двум точкам с разным потенциалом (фаза и ноль, плюс и минус), если это не предусмотрено процедурой измерения. Короткое замыкание может вызвать искру, пожар или взрыв элемента, а также поражение током. Держите инструменты с изолированными ручками, чтобы случайно не замкнуть цепь через тело.
• Уважайте высокое напряжение. Даже относительно низкое напряжение 220–230 В, как в розетках, при неумелом обращении может быть смертельно опасным. Высокие напряжения (свыше 1000 В) могут пробивать воздух и создавать дугу. Держитесь на безопасном расстоянии от линий электропередач. Если необходимо измерить или работать с напряжением сети, используйте приборы соответствующей категории (CAT II/III/IV) и инструмент, рассчитанный на эти напряжения. Если вы не уверены в своих действиях – лучше обратитесь к квалифицированному электрику, особенно когда речь идёт об электросети или ином оборудовании под опасным напряжением.

Соблюдение этих правил поможет избежать поражения электрическим током и сохранить ваше здоровье и оборудование в целости.

Использование напряжения в современном мире

Электрическое напряжение – фундамент современной техники и энергетики. Рассмотрим, как оно применяется в различных сферах:

• Бытовая электроника: Практически вся электроника работает благодаря напряжению. Компьютеры, телевизоры, телефоны, холодильники – все они питаются от электрических источников. Внутри электронных устройств обычно используются относительно низкие напряжения: логические микросхемы работают на 5 В, 3,3 В или даже 1 В; светодиодам достаточно ~2–3 В, процессоры компьютеров работают при напряжениях около 1 В. Эти низкие напряжения получают путём преобразования более высокого напряжения питания. Например, ноутбук подключается к сети через адаптер ~19 В DC, который внутри ещё понижает напряжение до нескольких вольт для микросхем. В смартфоне аккумулятор ~3,7 В обеспечивает все необходимые уровни через преобразователи. Таким образом, напряжение – это "жизненная сила" гаджетов, которая приводит их в действие.
• Электросети: Энергетическая инфраструктура базируется на различных уровнях напряжения. Электростанции (ТЭЦ, ГЭС, АЭС) генерируют напряжение, которое трансформируют до очень высоких значений (например, 110 кВ, 330 кВ и более) для передачи на большие расстояния с минимальными потерями. Высоковольтные линии передают электроэнергию на сотни километров. Возле городов и потребителей подстанции поэтапно понижают напряжение: от сотен киловольт до десятков (например, 35 кВ, 10 кВ), затем до бытового уровня (230/400 В в Украине для розеток и питания домов). В Северной Америке стандартное бытовое напряжение 120 В, 60 Гц, в большинстве других стран ~230 В, 50 Гц. Частота и стандарты различаются, но суть одна – электрическое напряжение доставляет энергию от генераторов до конечного потребителя. Для тяжёлых промышленных двигателей или мощного оборудования используются повышенные напряжения (например, 380 В трёхфазная сеть). Электротранспорт (трамваи, троллейбусы, поезда) тоже получает энергию через контактные сети с напряжением от сотен до нескольких тысяч вольт.
• Альтернативная энергетика: В системах возобновляемой энергетики напряжение также является ключевым. Солнечные панели вырабатывают постоянное напряжение – например, один фотоэлемент может давать ~30–40 В DC при освещении. Несколько панелей объединяют в массив для получения более высокого напряжения, удобного для инвертора. Ветряные турбины генерируют переменное напряжение (от генератора, вращающегося лопастями). Часто это напряжение имеет нестабильную частоту, поэтому его выпрямляют в DC, а затем снова инвертируют в качественный AC для подачи в сеть. Электромобили используют высокие постоянные напряжения на аккумуляторах (обычно 300–400 В и более) для питания электродвигателей через инверторы. Хранение энергии в батареях – это тоже работа с напряжением: состояние заряда батареи отслеживается по её напряжению. Таким образом, напряжение лежит в основе технологий чистой энергии – от солнечных инверторов до зарядных станций для электромобилей.

Интересные факты о напряжении

Выводы

Электрическое напряжение – одно из базовых понятий физики и электротехники, которое описывает электрическое "давление" или силовой потенциал для зарядов. Оно определяет, будет ли течь ток и сколько энергии переносит каждый кулон заряда. Понимание напряжения является ключом к пониманию работы электрических цепей, устройств и систем – от самой простой лампочки до сложных компьютеров и энергетических сетей.

В этой статье мы рассмотрели, как объяснить напряжение простыми словами (через аналогию с давлением воды), погрузились в историю открытия этого явления и вклад учёных (Вольт, Ом, Фарадей и другие), разобрали основные понятия (вольты, разность потенциалов, закон Ома). Мы узнали о разнице между постоянным и переменным напряжением и почему оба типа важны. Также важным навыком является измерение напряжения – с помощью мультиметра – и мы дали инструкцию, как это сделать безопасно и правильно. Безопасность – превыше всего, ведь неосторожное обращение с напряжением может быть опасным.

Современная цивилизация невозможна без контроля над напряжением: оно питает наши дома, обеспечивает работу транспорта, связи, промышленности. Альтернативная энергетика, электромобили – всё это развивается благодаря эффективному использованию электрического напряжения. Интересные факты о напряжении демонстрируют, насколько разнообразным может быть это явление – от грозных молний до крошечных статических разрядов.

Напряжение окружает нас повсюду, и понимание этого явления позволяет как лучше оценить безопасность в быту, так и насладиться чудесами современной техники. Надеемся, эта статья помогла разобраться, что такое напряжение, почему оно так важно и как с ним обращаться. Электричество невидимо, но благодаря напряжению мы ощущаем его силу – стоит лишь нажать на выключатель, и загорается свет!
