Проводники, полупроводники и изоляторы: в чем разница?
Содержание
- Исторический контекст: путь к пониманию электропроводности
- Проводники и изоляторы: противоположные полюса электричества
- Почему одни материалы проводят, а другие нет? (энергетические зоны)
- Полупроводники: промежуточный класс материалов
- Практические эксперименты, которые можно выполнить дома
- Применение в современной электронике
Проводники, полупроводники и изоляторы – три класса материалов, о которых часто слышат новички в электронике. Почему медный провод проводит электричество, а пластиковый – нет? Как так получилось, что кремний (песок) стал сердцем современных компьютеров? В этой статье в дружеской и простой форме разберем историю открытия этих материалов, объясним разницу между ними на пальцах, приведем наглядные схемы, предложим несколько простых домашних экспериментов и рассмотрим применение проводников, полупроводников и изоляторов в современной электронике. Давайте погрузимся в мир электричества вместе!
Исторический контекст: путь к пониманию электропроводности
Еще с древности люди замечали загадочные электрические явления. Например, если потереть янтарь (окаменевшую смолу) о ткань, он притягивал легкие предметы – это была статическая электрика. В XVII веке англичанин Уильям Гилберт исследовал это явление и ввел термины "электрики" и "неэлектрики". Так он называл материалы, которые могут электризоваться (как янтарь, стекло, сера), и те, что не электризуются трением (металлы и прочее). По сути, Гилберт впервые отделил изоляторы (которые удерживают заряд) от проводников (которые не удерживают заряд, поскольку отводят его).
В начале XVIII века другой английский исследователь, Стивен Грей, поставил знаменитое экспериментальное шоу: он передал "электрическую жидкость" вдоль мокрой нити на расстояние. Грей обнаружил, что некоторые материалы проводят электричество, а другие – нет. Он заметил, что если нить подвесить на шелковых веревках (изолировать), заряд проходит и может зажечь легкие объекты, а если на льняных (которые проводят влагу) – заряд "утекает" в землю. Так закрепилось понимание двух типов веществ: одни пропускают электрический заряд Kool, другие его блокируют. Ученые той эпохи назвали эти группы проводниками и изоляторами, и к ним отнесли известные примеры: металлы и вода были проводниками, а стекло, фарфор, янтарь – изоляторами.
Полупроводники как отдельная категория начали открываться позже. В 1833 году Майкл Фарадей заметил странный эффект: у образцов сульфида серебра электрическое сопротивление уменьшалось при нагревании (в отличие от металлов, у которых сопротивление обычно возрастает). Это было первое задокументированное наблюдение промежуточной проводимости. В 1874 году немецкий физик Фердинанд Браун создал кристаллический детектор для радиоприемника – фактически первый полупроводниковый прибор (диод на основе галенита). В начале ХХ века полупроводники уже использовали на практике: в 1904 году появился кошачий ус детектора (кристалл с проволокой) для приема радиосигналов. Однако настоящая революция случилась в середине ХХ века: в 1947 году в Bell Labs Джон Бардин, Уильям Шокли и Уолтер Браттейн изобрели первый транзистор. Транзистор – это крошечный переключатель на основе полупроводника, который мог усиливать и переключать ток. Через несколько лет, в 1958 году, был создан первый интегральный микрочип, объединивший несколько транзисторов в одном корпусе. С тех пор технологии стремительно развивались: ныне микросхемы содержат миллиарды транзисторов, но все они работают благодаря проводникам, полупроводникам и изоляторам. Давайте разберем, что представляет собой каждый из этих классов материалов.
Проводники и изоляторы: противоположные полюса электричества
Сначала рассмотрим два крайних случая – проводники и изоляторы (их еще называют диэлектриками). Это как "инь и ян" в мире электричества.
Проводники
Проводники – это материалы, которые очень хорошо проводят электрический ток. Обычно они содержат много свободных электронов, которые могут легко перемещаться под действием напряжения. К проводникам относятся в основном металлы: медь, алюминий, серебро, золото и т.д. Например, медный провод и металлические контакты в розетке – это проводники, через которые электроны могут "бежать" почти без препятствий. Проводники также характеризуются низким электрическим сопротивлением (высокой проводимостью). Интересно, что большинство металлических проводников являются и хорошими проводниками тепла – вспомните, как быстро нагревается металлическая ложка, оставленная в горячем супе. Именно поэтому кастрюли часто делают из металла (чтобы хорошо грелись), но дают им пластиковые или деревянные ручки (чтобы не обжечь руки – ведь пластик и дерево являются изоляторами).
Изоляторы (диэлектрики)
Изоляторы (диэлектрики) – это полная противоположность. Это такие материалы, которые почти не проводят ток: у них крайне мало носителей заряда (свободных электронов или ионов), поэтому электрический ток через них практически не проходит. Примерами изоляторов являются стекло, резина, пластик, керамика, сухое дерево, воздух. Изоляторы имеют очень высокое электрическое сопротивление (например, сопротивление сухой резины или фарфора может быть порядка 10^8–10^17 Ом). Именно изоляционные свойства делают эти материалы незаменимыми для безопасности: пластиковое покрытие на проводах, керамические изоляторы на линиях электропередач, стеклянный корпус лампочки – все они предотвращают утечку тока и защищают нас от поражения электричеством.
Простой пример: Шнур от настольной лампы имеет медные жилы внутри (проводники, которые несут ток к лампе) и пластиковую изоляцию сверху (чтобы ток не перешел на вашу руку или на другие предметы). Если бы не было изоляции, прикосновение к оголенному проводу под напряжением было бы опасным, ведь ток прошел бы через ваше тело.
Электростатический трюк:
Поведение проводников и изоляторов ярко проявляется в статическом электричестве. Можно провести такой эксперимент: потрите пластиковую ручку или надувной шарик о сухие волосы или свитер – он зарядится и начнет притягивать мелкие бумажки. Пластик – изолятор, поэтому заряд, возникший от трения, остается на поверхности, создавая статическое электричество. Теперь попробуйте то же самое с металлической ложкой. Если вы держите ее в руках, ничего не произойдет – металл не притянет бумажки, потому что заряд стекает через ваше тело (вы заземляете ложку). Металлический предмет – проводник, и заряд по нему сразу "утекает" в землю, не накапливаясь. (Если же изолировать ложку от руки, например, поставив ее на пластиковую крышку, и очень сильно потереть – тогда слабый эффект может появиться, но значительно меньше, чем у пластика). Этот простой опыт показывает: в изоляторе электроны "привязаны" к атомам и могут накапливаться на поверхности, а в проводнике они свободно перемещаются и растекаются, выравнивая заряд.
Итак, проводники и изоляторы – это два крайне противоположных типа материалов по способности проводить электричество. В конечном итоге все сводится к тому, насколько легко заряженные частицы (электроны) могут двигаться внутри материала. Для более глубокого понимания взглянем на это с точки зрения атомного строения – через концепцию энергетических уровней.
Почему одни материалы проводят, а другие нет? (энергетические зоны)

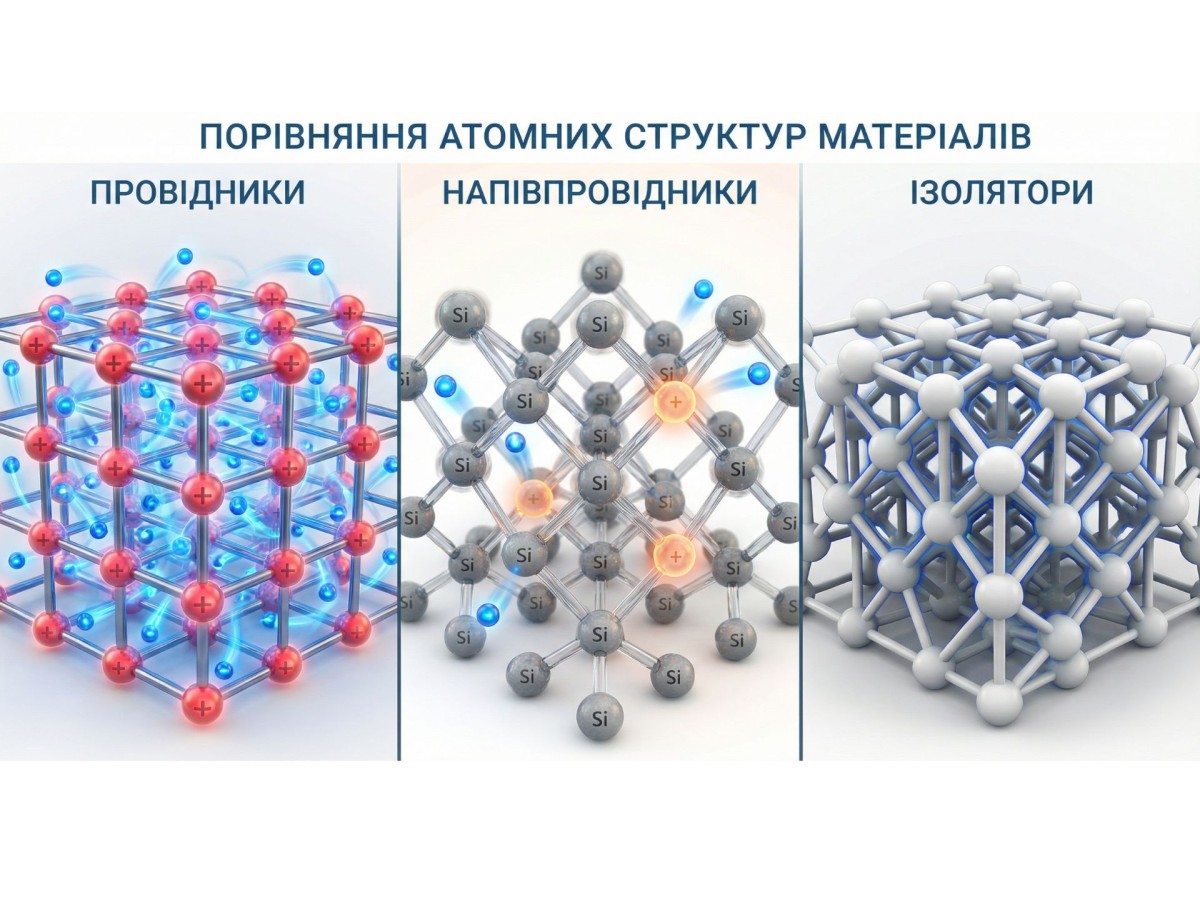

На атомном уровне поведение проводников, полупроводников и изоляторов объясняет зонная теория твердого тела. Представьте, что электроны в материале могут находиться только на определенных энергетических уровнях. Эти уровни образуют две основные зоны: валентную зону (где электроны привязаны к атомам) и зону проводимости (где электроны свободны перемещаться и проводить ток). Между этими зонами может быть промежуток – запрещенная зона (Band Gap), которую электрону нужно преодолеть, чтобы стать проводящим.
В проводниках (металлах)
Валентная зона и зона проводимости перекрываются или прилегают друг к другу без заметного разрыва. Это означает, что валентные электроны почти беспрепятственно переходят в состояние проводимости. Другими словами, нет энергетического барьера, электроны свободны "гулять" по материалу. Поэтому металлы так хорошо проводят электричество – в них уже есть много электронов в зоне проводимости или они очень легко туда попадают.
В изоляторах
Между валентной зоной и зоной проводимости лежит большой энергетический разрыв. Запрещенная зона в изоляторах может составлять несколько электронвольт, например, более 3 эВ. Для электрона это высокий барьер – при нормальных условиях (комнатная температура, отсутствие сильного поля) электроны не получают достаточно энергии, чтобы перепрыгнуть в зону проводимости. Все электроны "сидят" на местах, связанные с атомами, поэтому тока нет. Материал остается непроводящим. (Чтобы заставить изолятор проводить, нужно этот барьер разрушить – например, очень сильно нагреть или приложить сверхмощное поле, или повредить материал – но тогда он уже перестанет быть изолятором в нормальном смысле).
В полупроводниках
Ситуация промежуточная: между валентной и проводящей зонами есть небольшая запрещенная зона, но значительно меньшая, чем у изоляторов (порядка нескольких эВ или меньше). При комнатной температуре некоторые электроны уже могут получить достаточно энергии (от теплового движения атомов), чтобы преодолеть этот небольшой барьер и перейти в зону проводимости. То есть некоторое количество электронов становится проводящими, и материал может слабо проводить ток. Если немного повысить температуру или осветить светом, еще больше электронов перескочат через запрещенную зону – проводимость резко возрастает. Именно поэтому полупроводники такие особенные: их проводимость легко изменить внешними воздействиями (нагревом, светом, электрическим полем).
Можно представить аналогию: предположим, электроны – это люди, которые хотят перебежать с одной платформы (валентная зона) на другую (зона проводимости). В проводнике эти платформы слиты – нет пропасти, так что люди спокойно ходят туда-сюда. В изоляторе между платформами огромная пропасть – почти никто не прыгнет так далеко, так что люди остаются на месте. В полупроводнике пропасть есть, но небольшая – некоторые ловкие могут перепрыгнуть, особенно если им немного помочь (подтолкнуть – нагреть или осветить). Эта простая модель объясняет, почему полупроводники проводят хуже металлов, но все же могут проводить в отличие от изоляторов.
Теперь, разобравшись с механизмом, взглянем подробнее на сами полупроводники и их особенности.
Полупроводники: промежуточный класс материалов
Полупроводники – это материалы, электропроводность которых занимает промежуточное значение между проводниками и изоляторами. Наиболее известные полупроводники – это чистые элементы четвертой группы таблицы Менделеева, такие как кремний (Si) и германий (Ge), а также различные соединения вроде арсенида галлия (GaAs), карбида кремния, селенида кадмия и т.д. В чистом виде (так называемый собственный полупроводник) такие материалы при низких температурах почти не проводят ток – ведут себя как изолятор. Но уже при комнатной температуре в них появляются первые проводящие электроны (и дырки – особые "положительные" носители заряда, возникающие на месте выбитых электронов). Поэтому собственный полупроводник может слабо проводить ток.
Полупроводники имеют интересную противоположность металлам в отношении температуры: если металл нагревать, его сопротивление возрастает (ток проводит хуже, потому что атомы сильнее рассеивают электроны при тепловых колебаниях), то полупроводник при нагревании, наоборот, проводит лучше – потому что больше электронов получают энергию перепрыгнуть в зону проводимости. Эту особенность заметил еще Майкл Фарадей в 1833 году, исследуя сульфид серебра. Таким образом, при высоких температурах полупроводник начинает вести себя ближе к проводнику.
Легирование полупроводников
Чтобы использовать полупроводники в технике при нормальных условиях, люди научились управлять их проводимостью другим путем – примесями. Процесс, известный как примесное легирование, заключается в том, что в кристалл полупроводника добавляют крошечное количество атомов другого элемента. Например, в чистый кремний (Si) можно добавить фосфор (P) или бор (B).
n-тип полупроводника
Атом фосфора имеет лишний электрон, который легко отрывается и добавляет проводимость (получаем n-тип полупроводника с избытком электронов).
p-тип полупроводника
Атом бора, наоборот, имеет на один электрон меньше – он "выдергивает" электрон у соседнего атома кремния, создавая дырку (положительный носитель) – так получают p-тип с избытком дырок.
Легирование позволяет увеличить количество носителей заряда в полупроводнике на несколько порядков. То есть слегка "загрязненный" кремний проводит ток намного лучше, чем идеально чистый. Важно, что можно чередовать области n-типа и p-типа в одном кристалле – на границе между ними образуется так называемый p-n переход, который обладает диодоподобными свойствами (пропускает ток в одном направлении). Именно на p-n переходах основана работа диодов, транзисторов и солнечных элементов.
Подводя итог, полупроводник – это своего рода "настраиваемый" материал. Его проводимость можно изменить в широких пределах нагревом, освещением или введением примесей. В чистом виде он ближе к изолятору, но с небольшими дополнениями или воздействиями может стать хорошо проводящим. Эта гибкость сделала полупроводники основой электроники. Прежде чем перейти к их применениям, давайте проведем несколько веселых экспериментов для лучшего понимания свойств всех трех типов материалов.
Практические эксперименты, которые можно выполнить дома
Попробуйте своими руками почувствовать разницу между проводниками, полупроводниками и изоляторами с помощью простых опытов. Вот несколько идей, доступных в домашних условиях:
Эксперимент 1: Тестер проводников и изоляторов
Соберите простую электрическую цепь, чтобы проверять, что проводит ток, а что нет. Вам понадобится батарейка (например, 9В "крона" или 1.5В элемент и держатель), маленькая лампочка от фонарика (или светодиод с резистором ~300 Ом) и два провода. Соедините последовательно батарейку, лампочку и два провода, оставив между концами проводов промежуток – это место для тестирования материалов. Теперь по очереди вставляйте в разрыв разные предметы и замыкайте цепь. Попробуйте кусок металлической проволоки или гвоздя, монетку, графитовый стержень карандаша, кусочек мокрого ватного тампона, а затем стеклянную палочку, пластиковую ручку, сухую деревянную палочку, резинку и т.д.
Наблюдение: если объект проводящий, лампочка загорится (или светодиод – загорится). Если объект изолятор – ничего не произойдет. Вы заметите, что металлы проводят лучше всего (яркий свет), графит в карандаше тоже проводит, но хуже (слабо светится, потому что графит – это форма углерода, единственного неметалла-проводника), вода с солью проводит, а вот пластик, стекло, сухое дерево – нет. Этот самодельный тестер отлично демонстрирует, что материалы имеют разную электропроводность.
Эксперимент 2: Статическое электричество – изолятор против проводника
Мы уже упоминали этот трюк выше, теперь воспроизведите его сами. Возьмите пластиковый гребень или надувной шарик и энергично потрите о шерстяной свитер или волосы. Затем поднесите к мелким бумажкам или к струйке тонкой воды из крана.
Наблюдение: бумажки "прыгнут" к гребню, а струйка воды отклонится в сторону – пластик зарядился и действует на них. Это изолятор, который накопил заряд (электроны или их недостаток) на поверхности. Теперь возьмите металлический предмет (ложку, монету) и повторите процедуру. Когда вы держите металл в руке и трете – эффекта почти не будет, бумажки не притягиваются. Металл – проводник, заряд стекает через вашу руку в землю, не накапливаясь. (Если очень хочется, попробуйте изолировать тот же ключ от руки, примотав его к пластиковой ручке, тогда при трении небольшой заряд останется и даст слабое притяжение). Этот опыт еще раз подтверждает: изоляторы удерживают статический заряд, а проводники – нет (без изоляции).
Эксперимент 3: Односторонний ток в полупроводнике
Для этого опыта нужен диод или светодиод (LED) – маленький электронный компонент. Если у вас найдется светодиод от какой-то старой игрушки или гирлянды – отлично. Подключите светодиод к батарейке через резистор (например, как в эксперименте 1, вместо лампочки). Обратите внимание: у светодиода два вывода, один длиннее (+, анод), второй короче (–, катод). Подсоедините длинную ножку к + батарейки, короткую – через резистор к – батарейки: он должен загореться. Теперь поменяйте их местами (длинную на –, короткую через резистор на +).
Наблюдение: светодиод перестает светиться! Почему так? Потому что диод пропускает ток только в одном направлении, а в обратном – блокирует его. Светодиод – это полупроводниковый диод, который еще и излучает свет при прохождении тока. Таким образом, вы увидели в действии свойство полупроводника (p-n перехода) – одностороннюю проводимость. Ни один металлический провод так не умеет, правда?
Примечание по безопасности: Все эти эксперименты проводите с батарейками низкого напряжения (до 9 В) – они безопасны. Не пытайтесь вставлять свои материалы в розетку!
Выполнив эти эксперименты, вы своими глазами увидели разницу между проводниками, изоляторами и полупроводниками. А теперь рассмотрим, как эти материалы используются в нашем техногенном мире.
Применение в современной электронике
Современная электроника невозможна без разумного сочетания проводящих, полупроводниковых и изоляционных материалов. Каждый выполняет свою роль в устройствах и схемах:
Проводники в схемах
Любая электрическая цепь нуждается в проводниках, чтобы переносить ток от источника к потребителю. Поэтому провода в кабелях почти всегда медные или алюминиевые – эти металлы обеспечивают минимальное сопротивление и мало нагреваются при токе. На печатных платах (PCB) дорожки сделаны из тонкого слоя меди – это тоже проводники, которые соединяют различные электронные компоненты. Внутри микросхем на кремнии также есть крошечные проводники: современные чипы содержат целые "этажи" из тончайших медных или алюминиевых проводящих линий, соединяющих миллиарды транзисторов между собой. Без этих металлических "дорог" электроны не смогли бы добежать туда, куда нужно, и схема не работала бы.
Изоляторы для безопасности и разделения
Проводникам всегда противостоят изоляционные материалы, которые обеспечивают, чтобы ток тек только там, где нужно. Пластиковые или резиновые изоляции на проводах защищают нас от удара током и предотвращают короткие замыкания (чтобы соседние проводники не соприкасались). В розетках используют керамические или пластиковые корпуса – они тоже изолируют электрические контакты. На высоковольтных линиях электропередач вы, наверное, видели большие фарфоровые изоляторы, которые удерживают провода – они не дают току перейти на опоры. В электронике изоляторы присутствуют даже на микроуровне: в микрочипах между слоями проводников находятся слои диэлектрика (например, диоксид кремния SiO₂) – они разделяют миллиарды проводящих соединений и не дают им замкнуться между собой. Без изоляторов мы бы не смогли сделать сложные многослойные схемы – все бы замкнулось сразу.
Полупроводники – сердце электронных устройств
Наиболее революционное применение – это, конечно, полупроводниковые приборы. Начиная с транзисторов, диодов, микропроцессоров и заканчивая светодиодами и солнечными батареями – все это сделано из полупроводников. Кремний стал основным материалом для электроники: из него изготавливают транзисторы, интегральные схемы (процессоры, память), диоды, выпрямители, светодиоды и т.д. В типичном компьютерном процессоре сейчас содержатся миллиарды крошечных транзисторов, вытравленных в кристалле кремния. Ваш смартфон функционирует именно благодаря тому, что эти транзисторы быстро переключаются, обрабатывая сигналы – а сделать такие крошечные переключатели возможно только из полупроводника, который можно локально переключать из изолирующего состояния в проводящее. Полупроводники также воплощены в диодах: простой пример – LED (Light Emitting Diode), то есть светодиодная лампочка. Она излучает свет, когда через нее проходит ток в прямом направлении (через p-n переход). Практически вся современная индикаторная и осветительная техника перешла на светодиоды – от экрана вашего телефона до фар автомобиля. Другой пример – солнечные батареи: это большие плоскости полупроводника (обычно кремния), которые под действием солнечного света генерируют электричество (возникает фототок в p-n переходе). Даже лазерные указки и оптические приводы используют полупроводниковые лазеры – крошечные диоды, испускающие лазерное излучение.
Новейшие технологии
Развитие материалов продолжается. Сегодня инженеры экспериментируют с новыми полупроводниками, чтобы создавать более быстрые и эффективные приборы. Например, для высокочастотной электроники и 5G используют нитрид галлия (GaN) – полупроводник, который может работать при высоких напряжениях и частотах лучше, чем кремний. В электромобилях и зарядных станциях применяют карбид кремния (SiC) – сверхпрочный полупроводник, который выдерживает высокие температуры и повышает эффективность силовой электроники. Параллельно есть интерес к новым формам углерода – графену (двумерный слой графита) и нанотрубкам – эти материалы обладают уникальными электропроводящими свойствами, сочетая черты металла и полупроводника, и, возможно, откроют путь к гибкой электронике и невероятно быстрым транзисторам в будущем. Также не стоит забывать о сверхпроводниках – отдельном классе материалов, которые при охлаждении практически до нуля теряют сопротивление совсем. Они не относятся к нашей "тройке" в обычных условиях, но являются мечтой инженеров для передачи энергии без потерь – возможно, однажды откроют сверхпроводник при комнатной температуре, и это совершит прорыв.
Как видите, каждый из трех типов материалов необходим в электронике. Проводники доставляют электрическую "кровь" по всем жилам схемы. Изоляторы удерживают эту "кровь" в сосудах, чтобы она текла туда, куда нужно, и не разливалась. Полупроводники – это мозг и сердце, активные элементы, которые придают схемам функциональность: они могут выпрямлять ток, усиливать сигналы, хранить информацию, испускать свет или генерировать электричество из света. В любом современном гаджете – телефоне, компьютере, даже в LED-фонарике – вы найдете тандем всех трех: металлические контакты и соединения (проводники), кремниевые или другие чипы (полупроводники) и пластиковые корпуса, изоляционные платы и оболочки (изоляторы). Понимание свойств проводников, полупроводников и изоляторов – ключ к пониманию того, как работает вся современная электроника. Надеемся, эта статья помогла вам разобраться в основах и вдохновила узнавать больше о удивительном электрическом мире!
