Кратко о регуляторе BTA-16
Симисторный регулятор BTA-16 предназначен для ручного управления мощностью совместимой нагрузки от сети 220 В AC. Модуль прежде всего подходит для ламп накаливания, галогенных ламп и резистивных нагревателей, когда требуется плавно изменять яркость или интенсивность нагрева.
Диапазон регулирования составляет 50–220 В AC, максимальные значения — 2000 Вт и 9 А. Это верхние пределы, а не гарантированный непрерывный режим: для длительной работы необходимы запас по мощности, надлежащее охлаждение и контроль нагрева.
Ключевые характеристики
- Рабочее напряжение
- 220 В AC
- Диапазон регулирования
- 50–220 В AC
- Максимальная мощность
- до 2000 Вт
- Максимальный ток
- до 9 А
- Управление
- ручное, поворотным потенциометром
- Силовой элемент
- симистор BTA-16
- Защита
- от перегрузки и короткого замыкания

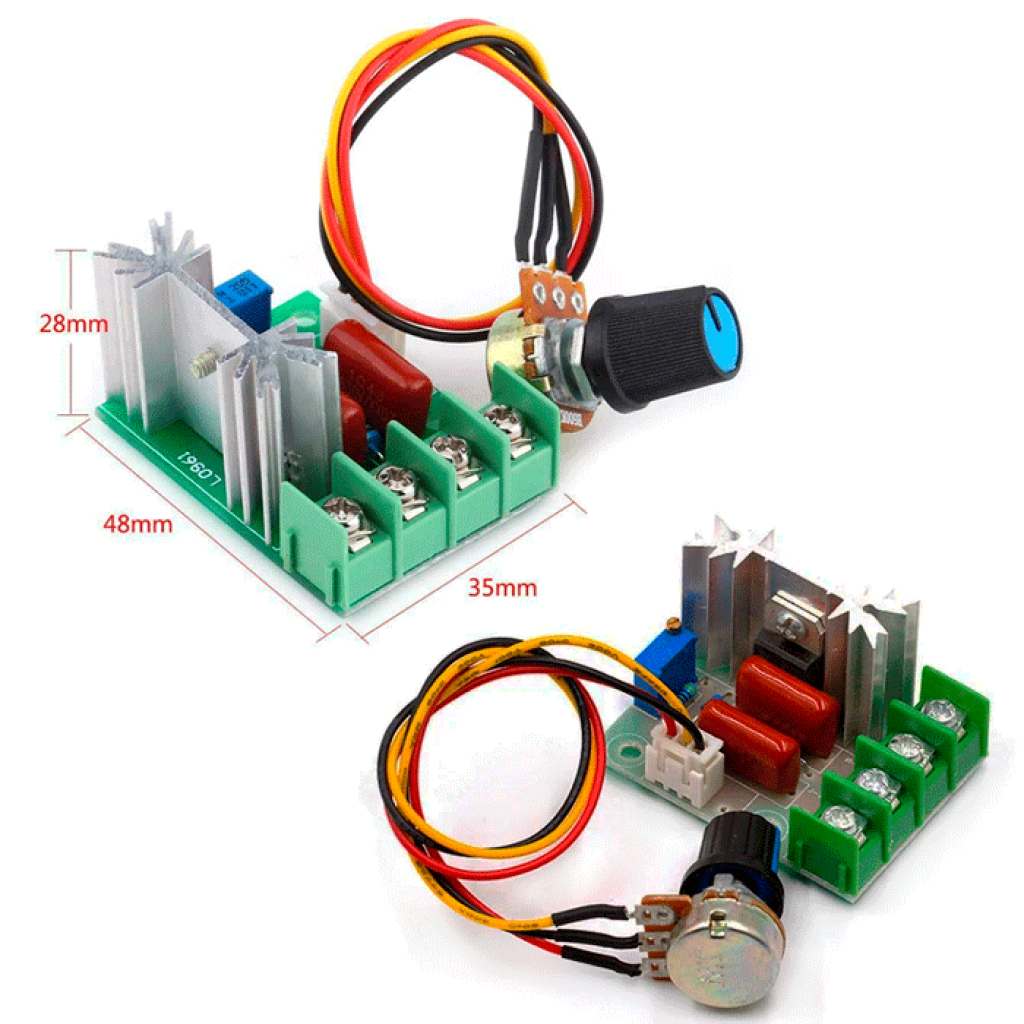

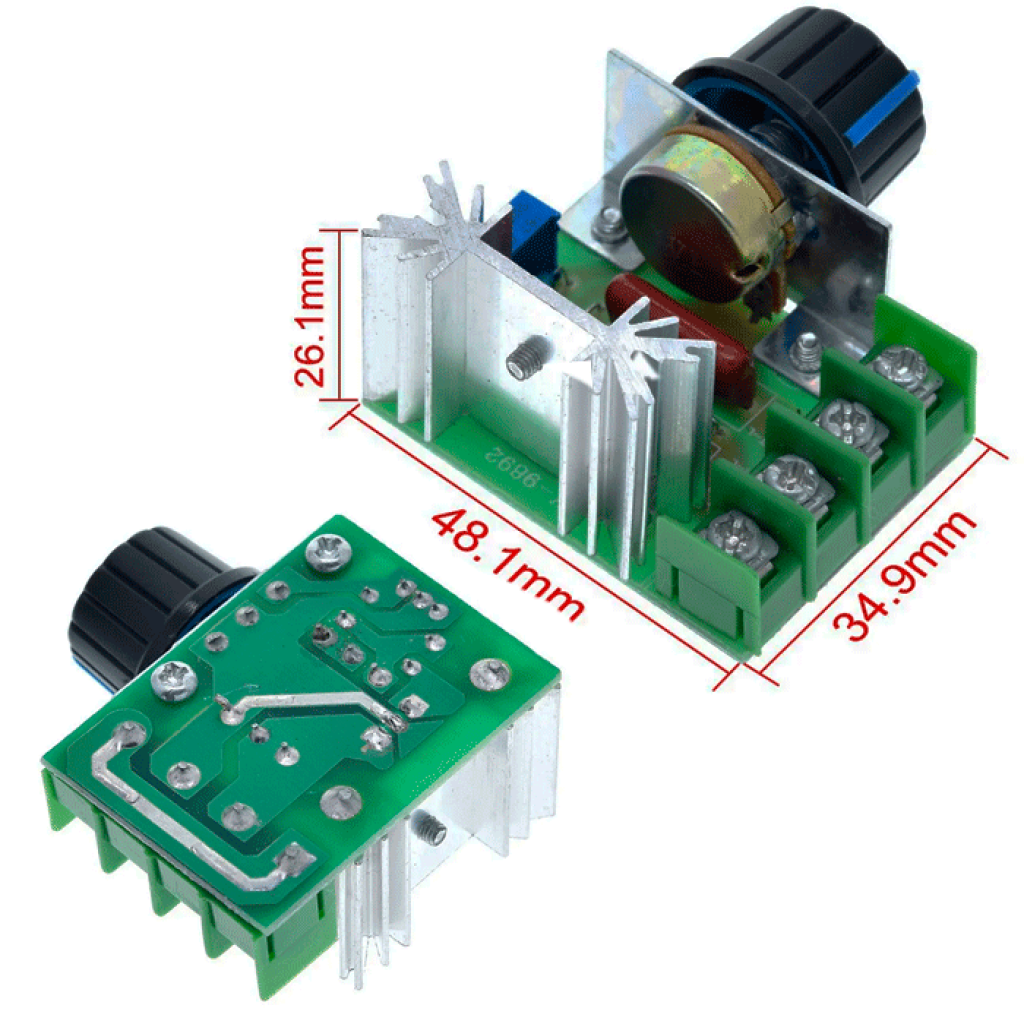

- Размеры модуля
- 48 × 60 × 28 мм
Подробное описание и особенности
Как работает регулирование
Модуль изменяет передаваемую нагрузке мощность посредством фазового управления переменным током. Поворот потенциометра изменяет часть каждого полупериода, в течение которой симистор проводит ток. Благодаря этому можно вручную уменьшать или увеличивать нагрев резистивного элемента либо яркость лампы накаливания.
Регулятор не является стабилизатором напряжения, лабораторным автотрансформатором или термостатом. Он не поддерживает заданную температуру автоматически, а форма напряжения на выходе отличается от полной синусоиды. Показания обычного мультиметра на таком выходе могут не отображать фактическое действующее напряжение с необходимой точностью.
Выбор нагрузки
Наиболее предсказуемый режим работы обеспечивают активные резистивные нагрузки: нагревательные элементы, простые сетевые паяльники без электронного управления, лампы накаливания и совместимые галогенные лампы. Мощность и ток потребителя должны одновременно оставаться в пределах возможностей модуля.
Двигатели, трансформаторы, LED-драйверы и другие электронные или индуктивные устройства могут быть несовместимы с фазовым регулированием. Для такой нагрузки требуется прямое разрешение ее производителя на работу с диммером соответствующего типа; без этого совместимость не следует предполагать.
Монтаж и тепловой режим

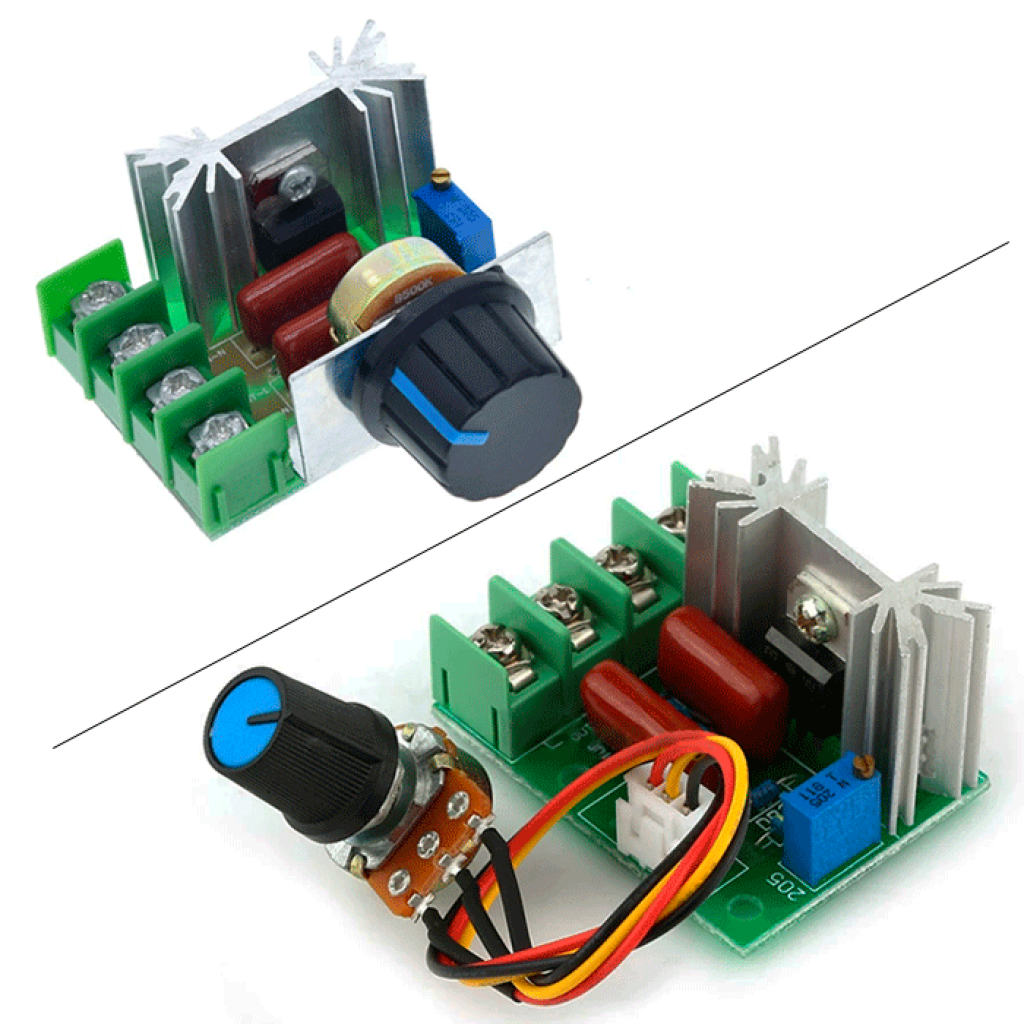

Плата оснащена винтовыми клеммами, потенциометром и радиатором силового элемента. В корпусе необходимо оставить пространство для проводов, надежной изоляции и отвода тепла. Чем ближе нагрузка к верхнему пределу, тем важнее запас по току, вентиляция и контроль температуры платы, клемм и проводки.
Подойдет / не подойдет
Подойдет
- для ручного регулирования яркости ламп накаливания и совместимых галогенных ламп на 220 В AC;
- для изменения мощности резистивных нагревательных элементов в пределах 9 А и 2000 Вт;
- для простых сетевых паяльников без встроенной электроники;
- для встраивания в закрытый корпус с надлежащей изоляцией и вентиляцией.
Не подойдет
- для нагрузок постоянного тока и низковольтных DC-двигателей;
- для автоматического поддержания температуры или точной стабилизации напряжения;
- для LED-ламп и светильников, если производитель прямо не подтвердил совместимость с фазовым диммером;
- для двигателей, трансформаторов и другой индуктивной нагрузки без подтвержденной совместимости;
- для открытого монтажа в месте, доступном людям, животным или для случайного прикосновения;
- для гарантированной непрерывной работы при максимальных 2000 Вт без запаса и проверки нагрева.
Примеры применения
Регулирование нагрева паяльника
Регулятор можно установить последовательно с простым сетевым паяльником без электронного блока управления, чтобы вручную уменьшать его мощность во время пауз или работы с термочувствительными деталями. Модуль не измеряет температуру жала.
Диммер для лампы накаливания
Поворотная ручка позволяет настраивать яркость лампы накаливания или совместимой галогенной лампы. Суммарная мощность освещения должна оставаться ниже допустимого режима модуля и проводки.
Ручное управление резистивным нагревателем
Модуль позволяет изменять среднюю мощность нагревательного элемента. Для автоматического поддержания температуры необходимы отдельный датчик и терморегулятор, а для длительной работы — запас по току и контроль теплового режима.
Подключение
Полностью обесточьте линию
Монтируйте модуль только при отсутствии сетевого напряжения. Проверьте это соответствующим прибором, а не только положением выключателя.
Сверьте маркировку платы
Подключайте сетевой вход и нагрузку только к клеммам, обозначенным на полученном модуле. Не определяйте назначение клемм только по их расположению.
Проверьте проводку
Надежно затяните клеммы, исключите оголенные жилы и предусмотрите механическую разгрузку сетевого кабеля. Сечение проводов и внешняя защита должны соответствовать нагрузке.
Выполните пробный запуск
Начинайте с низкого уровня мощности и постепенно повышайте его, контролируя работу нагрузки, клемм, проводов и радиатора. При появлении запаха, искрения, нестабильной работы или чрезмерного нагрева немедленно обесточьте систему.
Закройте токоведущие части
После проверки установите модуль в непроводящий корпус с вентиляцией. Ручка управления должна быть доступна без возможности прикоснуться к плате или клеммам.
Ограничения и безопасность
Опасное сетевое напряжение
На плате и клеммах присутствует напряжение 220 В AC. Прикосновение может привести к поражению электрическим током. Монтаж и обслуживание должен выполнять человек с надлежащей квалификацией только на полностью обесточенной линии.
Необходим закрытый корпус
Не эксплуатируйте открытую плату без защитного корпуса. Корпус должен изолировать токоведущие части, удерживать провода и при этом не препятствовать необходимому отводу тепла.
Максимум не равен непрерывному режиму
Значения 2000 Вт и 9 А являются верхними пределами. Для длительной нагрузки оставляйте запас, контролируйте нагрев и обеспечивайте вентиляцию. Не продолжайте работу, если плата, клеммы или провода чрезмерно нагреваются.
Внешняя защита остается обязательной
Защита модуля от перегрузки и короткого замыкания не заменяет автоматический выключатель или предохранитель, подобранный под проводку и нагрузку. После срабатывания защиты сначала устраните причину аварии.
Проверяйте тип нагрузки
Несовместимый LED-драйвер, двигатель, трансформатор или электронный блок может мерцать, шуметь, терять функциональность или повредиться. Используйте такие устройства только при явно подтвержденной совместимости с фазовым регулированием.
FAQ
Можно ли постоянно нагружать регулятор на 2000 Вт?
Гарантированный непрерывный режим 2000 Вт не определен. Рассматривайте 2000 Вт и 9 А как максимальные пределы, а для длительной работы уменьшайте нагрузку, обеспечивайте вентиляцию и контролируйте нагрев.
Подходит ли BTA-16 для LED-лампы?
Только в том случае, если производитель конкретной LED-лампы или драйвера прямо разрешает фазовое диммирование. Обычные недиммируемые LED-лампы могут мерцать, шуметь или работать нестабильно.
Можно ли регулировать обороты сетевого двигателя?
Совместимость зависит от типа двигателя, его электроники, пускового тока и разрешенного способа управления. Без прямого указания производителя двигателя на совместимость с фазовым регулятором такое применение не рекомендуется.
Есть ли на выходе стабилизированное напряжение 50–220 В?
Нет. Модуль регулирует передаваемую мощность фазовым способом, а не формирует стабилизированное синусоидальное напряжение. Диапазон 50–220 В описывает регулирование, но не точность и не стабилизацию выхода.
Заменяет ли модуль терморегулятор?
Нет. Потенциометр задает уровень мощности вручную, но модуль не измеряет температуру и не поддерживает ее автоматически.
Альтернативы для DC-двигателей
Для щеточного двигателя постоянного тока необходим DC ШИМ-регулятор, подобранный по напряжению, рабочему и пусковому току. В каталоге доступны компактный регулятор 5–35 В DC, регулятор 12–40 В DC до 10 А и DC-регулятор с реверсивным управлением. Эти модели не предназначены для сети 220 В AC.
