Драйвер шагового двигателя TB6600

🔌 Драйвер шагового двигателя TB6600

Мощный контроллер с поддержкой тока до 4А и напряжением питания 9-42В

Общее описание

Драйвер шагового двигателя TB6600 – это профессиональное решение для точного управления шаговыми двигателями в сложных технических проектах. Модуль обеспечивает стабильную работу с входным напряжением от 9 до 42 вольт и максимальным выходным током до 4 ампер, что делает его идеальным выбором для мощных применений. Драйвер оснащен удобной системой настройки с помощью DIP-переключателей, которые позволяют быстро регулировать ток от 0.2А до 4А и настраивать режимы микрошагов для достижения максимальной точности позиционирования. Прочный металлический корпус выполняет двойную функцию – обеспечивает надежную защиту электронных компонентов и эффективно рассеивает тепло благодаря встроенному радиатору. TB6600 отлично подходит для создания ЧПУ-станков, 3D-принтеров, роботизированных манипуляторов и других автоматизированных систем, где критически важна стабильность работы и высокая мощность. Простота подключения к микроконтроллерам Arduino и другим платформам делает этот драйвер доступным как для профессионалов, так и для энтузиастов робототехники.

✅ Технические преимущества:

• Высокий выходной ток до 4А – обеспечивает достаточную мощность для управления шаговыми двигателями NEMA 17, NEMA 23 и другими мощными моделями, что позволяет реализовывать проекты с высокими нагрузками без потери крутящего момента даже на высоких скоростях вращения
• Широкий диапазон входного напряжения 9-42В – универсальность питания позволяет использовать разные источники напряжения в зависимости от требований проекта, от компактных блоков питания 12В до более мощных систем 24В или 36В, что оптимизирует скорость и крутящий момент двигателя

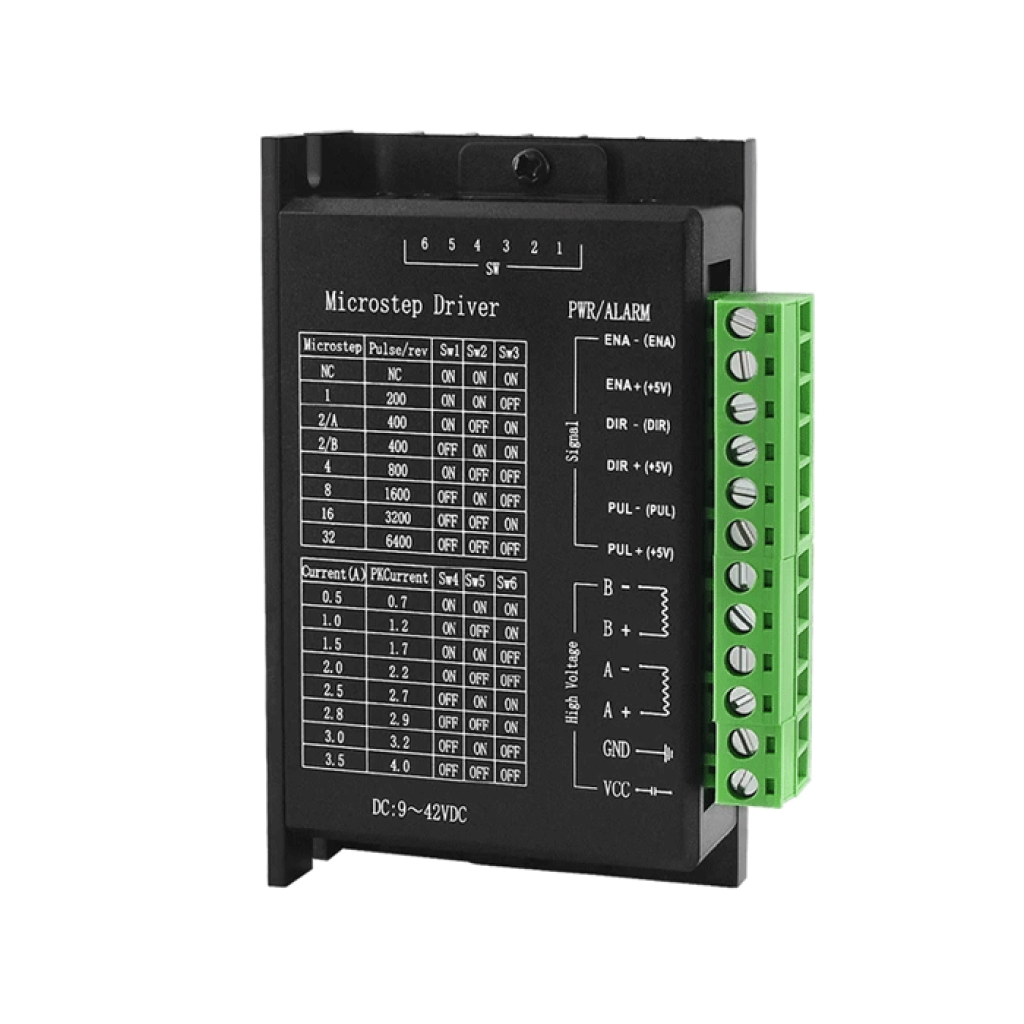

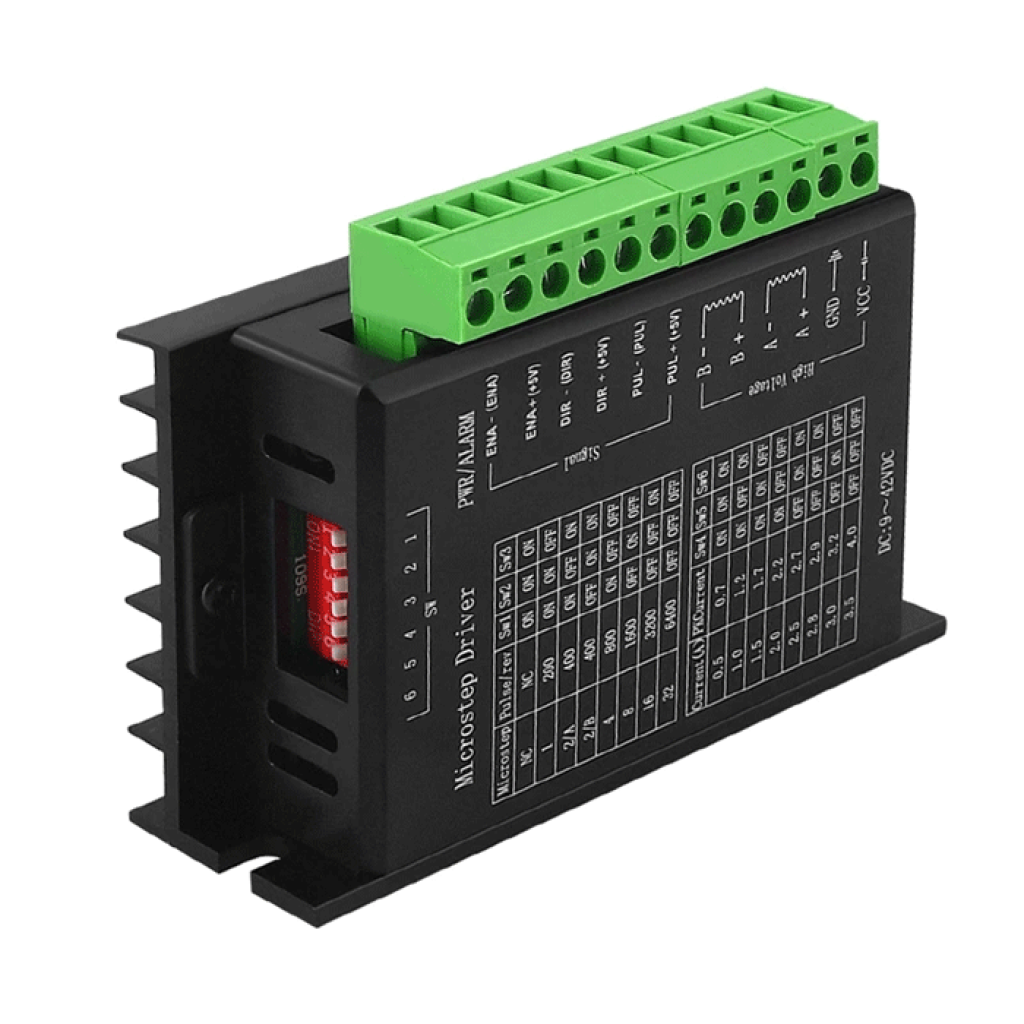

• Удобная настройка через DIP-переключатели – два блока переключателей позволяют быстро конфигурировать ток двигателя (SW4, SW5, SW6) и режим микрошагов (SW1, SW2, SW3) без необходимости программирования или сложных манипуляций, все настройки четко обозначены в таблице на корпусе драйвера

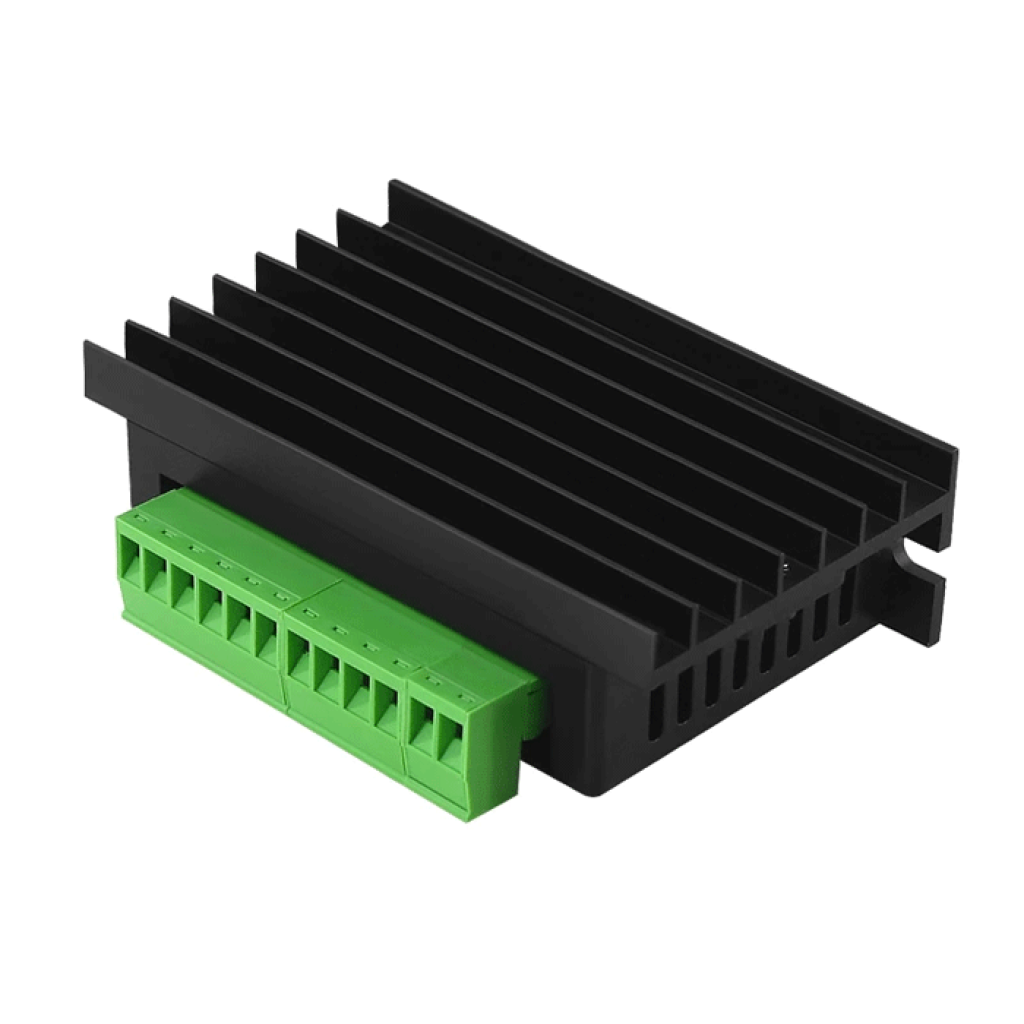

• Эффективное охлаждение с металлическим радиатором – прочный алюминиевый корпус выполняет функцию пассивного радиатора, что обеспечивает стабильную работу драйвера даже при длительных циклах работы с максимальным током, предотвращая перегрев и продлевая срок службы компонентов
• Поддержка различных режимов микрошагов – возможность настройки от полного шага до режима 400 шагов на оборот позволяет достичь чрезвычайно высокой точности позиционирования и плавности движения, что критически важно для высокоточных применений, таких как лазерная гравировка или 3D-печать
• Простое подключение к Arduino и другим контроллерам – для управления драйвером необходимо всего 3 сигнальных пина (Enable, Direction, Pulse) и общая земля, что упрощает интеграцию в проект и экономит порты микроконтроллера для других периферийных устройств
• Надежная защита и стабильность работы – драйвер имеет встроенные системы защиты от перегрузки, короткого замыкания и перегрева, что гарантирует безопасную эксплуатацию оборудования даже в экстремальных режимах работы и обеспечивает длительный срок службы всей системы

🔧 Идеальное решение для:

🖨️ 3D-принтеры и 3D-плоттеры

🔨 ЧПУ-станки и фрезеры

⚡ Лазерные граверы и резчики

🤖 Роботизированные манипуляторы

📐 Системы линейного перемещения

🎯 Автоматизированные позиционеры

📷 Камерные слайдеры и панорамные головки

🏭 Промышленные системы автоматизации

💡 Широкие возможности применения:

ЧПУ-обработка и фрезерование – драйвер TB6600 обеспечивает точное управление осями X, Y и Z в станках с числовым программным управлением. Высокий ток до 4А позволяет использовать мощные шаговые двигатели NEMA 23, которые обеспечивают необходимый крутящий момент для обработки твердых материалов. Режим микрошагов до 400 шагов на оборот гарантирует высокую точность позиционирования инструмента и гладкость поверхности обработки. Подходит как для домашних мастерских, так и для профессиональных производственных сред.
3D-печать и аддитивные технологии – идеальный выбор для построения собственного 3D-принтера или модернизации существующего. Драйвер обеспечивает плавное и точное перемещение печатающей головки и платформы, что критически важно для достижения высокого качества печати. Возможность тонкой регулировки тока позволяет оптимизировать работу двигателей в зависимости от их характеристик, уменьшая нагрев и повышая надежность. Поддержка различных режимов микрошагов обеспечивает отличную детализацию моделей.
Лазерная гравировка и резка – для систем лазерной обработки критически важна точность позиционирования и скорость отклика. TB6600 обеспечивает быстрое и точное перемещение лазерной головки по рабочей плоскости, позволяя создавать сложные узоры и выполнять прецизионную резку разнообразных материалов. Металлический корпус с радиатором обеспечивает стабильную работу даже при длительных циклах гравировки, а широкий диапазон напряжения питания позволяет оптимизировать скорость работы системы.
Роботизированные системы и манипуляторы – используется для управления суставами роботизированных рук, захватами и другими подвижными элементами. Высокая мощность драйвера позволяет управлять двигателями, которые обеспечивают достаточный крутящий момент для перемещения нагрузок. Точное настройка микрошагов обеспечивает плавность движения манипулятора, что важно для деликатных операций. Простота подключения к Arduino и другим контроллерам упрощает программирование сложных траекторий движения.
Автоматизированные системы позиционирования и сортировки – драйвер подходит для создания конвейерных систем, автоматических сортировщиков, систем подачи материалов и других промышленных применений. Надежность и стабильность работы TB6600 гарантирует бесперебойную эксплуатацию в условиях производства. Возможность управления несколькими драйверами от одного контроллера позволяет строить сложные многоосные системы. Защита от перегрузки и перегрева обеспечивает долговечность оборудования даже при интенсивном использовании.

📦 Детальные технические характеристики:

Модель: TB6600
Тип драйвера: Биполярный контроллер шагового двигателя
Входное напряжение питания: 9-42 В постоянного тока
Максимальный выходной ток: 4.0 А (среднеквадратичное значение на фазу)
Диапазон регулировки тока: 0.2 А - 4.0 А (8 позиций через DIP-переключатели SW4, SW5, SW6)
Режимы микрошагов:
- 200 шагов на оборот (полный шаг)
- 400 шагов на оборот (половинный шаг)
- 800 шагов на оборот (1/4 шага)
- 1600 шагов на оборот (1/8 шага)
- 3200 шагов на оборот (1/16 шага)
- 6400 шагов на оборот (1/32 шага)

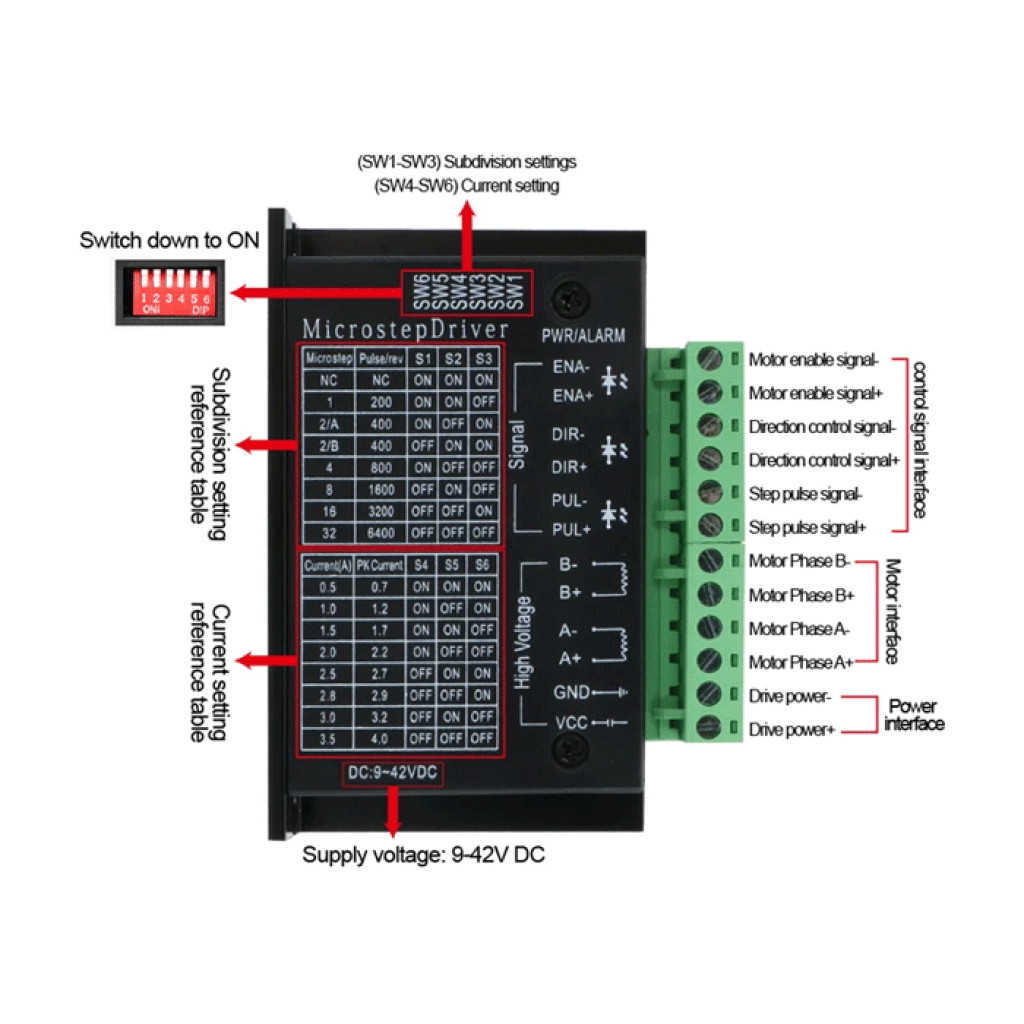

Настройка микрошагов: Через DIP-переключатели SW1, SW2, SW3
Сигнальные входы:
- ENA+/ENA- (Enable - включение драйвера)
- DIR+/DIR- (Direction - направление вращения)
- PUL+/PUL- (Pulse - импульсы шагов)
Логический уровень входов: 5В TTL совместимый (подходит для Arduino, Raspberry Pi и других микроконтроллеров)
Защита: От перегрузки, короткого замыкания, перегрева
Корпус: Алюминиевый с интегрированным радиатором
Размеры корпуса: Примерно 96 x 80 x 28 мм
Вес: 200 граммов
Рабочая температура: -10°C до +45°C
Совместимость с двигателями: NEMA 17, NEMA 23, NEMA 34 (в зависимости от тока и напряжения)

🔌 Схема подключения к Arduino:

Подключение сигнальных линий:

ENA-, DIR-, PUL- → GND Arduino (все вместе)
ENA+ → Пин 8 Arduino
DIR+ → Пин 2 Arduino
PUL+ → Пин 5 Arduino

Подключение двигателя NEMA 17 (6-проводной):

A+, A- → Первая обмотка двигателя
B+, B- → Вторая обмотка двигателя
Центральные выводы обмоток → GND питания (если используются)

Подключение питания:

GND → Минус блока питания
VCC → Плюс блока питания (9-42В)

⚠️ Важные аспекты использования:

Правильная настройка тока – перед первым запуском обязательно настройте ток через DIP-переключатели в соответствии со спецификациями вашего шагового двигателя. Слишком высокий ток может привести к перегреву двигателя и драйвера, а слишком низкий – к потере шагов и недостаточному крутящему моменту. Рекомендуется устанавливать ток на 70-80% от номинального значения двигателя для оптимальной работы. Для двигателей NEMA 17 с номиналом 1.5-1.7А оптимальные настройки: SW4=ON, SW5=ON, SW6=OFF.
Выбор режима микрошагов – большее количество микрошагов обеспечивает более плавное движение и высшую точность позиционирования, но уменьшает максимальную скорость вращения двигателя. Для высокоскоростных применений рекомендуется использовать меньше микрошагов (200-800 шагов на оборот), а для высокоточных операций – больше (1600-6400 шагов на оборот). Учитывайте, что при увеличении микрошагов необходимо пропорционально увеличивать частоту импульсов для достижения той же скорости вращения.
Охлаждение и вентиляция – несмотря на эффективный металлический радиатор, при работе с высокими токами (3-4А) и в условиях длительной эксплуатации рекомендуется обеспечить дополнительную вентиляцию. Установите драйвер в месте с хорошей циркуляцией воздуха или добавьте активное охлаждение (вентилятор). Избегайте размещения драйвера в закрытых корпусах без вентиляции. Регулярно проверяйте температуру корпуса во время работы – он не должен быть слишком горячим для прикосновения.
Качество источника питания – используйте стабилизированный источник питания с достаточным запасом мощности. Для двигателей, потребляющих 2-4А, рекомендуется блок питания мощностью минимум 100-150Вт. Добавьте электролитический конденсатор большой емкости (1000-4700мкФ) параллельно входу питания драйвера для фильтрации импульсных помех. Избегайте использования импульсных источников питания низкого качества, которые могут создавать электромагнитные помехи и нестабильность работы системы.
Правильная последовательность включения – всегда сначала подайте питание на драйвер, а затем активируйте сигнал Enable (ENA). При выключении выполняйте операции в обратном порядке: сначала деактивируйте Enable, затем выключайте питание. Это предотвращает повреждение драйвера и двигателя от импульсных токов. Никогда не подключайте и не отключайте двигатель при включенном питании драйвера – это может привести к выходу драйвера из строя.
Защита от электромагнитных помех – шаговые двигатели и драйверы генерируют электромагнитные помехи, которые могут влиять на работу микроконтроллеров и другой чувствительной электроники. Используйте экранированные кабели для соединения драйвера с двигателем, держите силовые и сигнальные провода отдельно. Размещайте драйвер и двигатель как можно дальше от чувствительных аналоговых датчиков и модулей связи. При необходимости используйте ферритовые фильтры на кабелях питания и сигналов.

Драйвер TB6600 – это надежное и мощное решение для управления шаговыми двигателями в ваших проектах. Простота настройки, высокая производительность и универсальность применения делают его незаменимым компонентом для создания ЧПУ-станков, 3D-принтеров и роботизированных систем. Получите профессиональный результат с минимальными усилиями!
