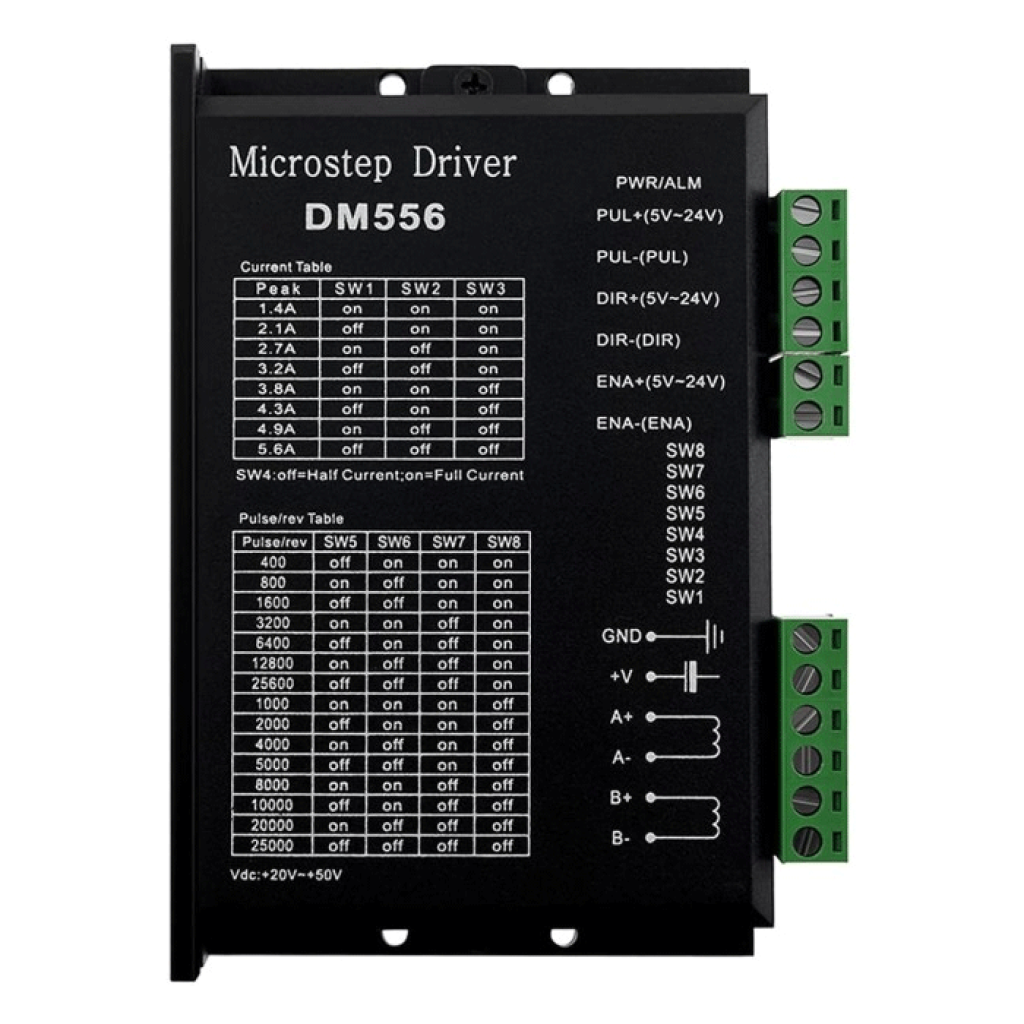

⚙️ Микрошаговый драйвер DM556

Мощный контроллер для шаговых двигателей NEMA 17-34 | Ток 1.4-5.6A | Напряжение 20-50V DC

Общее описание

Драйвер DM556 – это универсальное и доступное решение для управления шаговыми двигателями различных типоразмеров от NEMA 17 до NEMA 34. Устройство поддерживает широкий диапазон рабочих токов от 1.4 до 5.6 ампер и напряжение питания от 20 до 50 вольт постоянного тока, что делает его идеальным выбором для разнообразных проектов автоматизации, ЧПУ-станков и робототехники. Благодаря гибким настройкам микрошага от 400 до 25600 импульсов на оборот и надежной системе оптоизоляции управляющих входов, драйвер обеспечивает точное позиционирование и стабильную работу двигателей. Комбинированный корпус с пластиковой верхней частью и алюминиевым радиатором гарантирует эффективное отведение тепла даже при длительных нагрузках. Встроенная система индикации и диагностики с кодами ошибок позволяет быстро выявить и устранить проблемы в процессе эксплуатации.

✅ Технические преимущества:

• Широкий диапазон совместимости – поддержка шаговых двигателей от компактных NEMA 17 до мощных NEMA 34 делает драйвер универсальным решением для проектов разного масштаба, от настольных 3D-принтеров до промышленных ЧПУ-станков
• Гибкая настройка тока – восемь градаций рабочего тока от 1.4 до 5.6 ампер позволяют точно подобрать оптимальный режим работы для конкретного двигателя, обеспечивая баланс между крутящим моментом и нагревом
• Прецизионное микрошагирование – возможность настройки от 400 до 25600 импульсов на полный оборот вала обеспечивает чрезвычайно плавное вращение и высокую точность позиционирования, критичную для лазерных граверов и координатных столов
• Надежная оптоизоляция – полная оптическая развязка управляющих входов защищает контроллер (Arduino, Raspberry Pi или промышленный ПЛК) от электрических помех и высоковольтных импульсов из силовой части драйвера
• Интеллектуальное энергосбережение – режим автоматического снижения тока на 50% в состоянии удержания позволяет существенно уменьшить нагрев двигателя во время простоя, что продлевает срок службы оборудования
• Эффективное охлаждение – конструкция с алюминиевым радиатором площадью свыше 90 квадратных сантиметров обеспечивает пассивное отведение тепла без необходимости дополнительных вентиляторов при большинстве применений
• Интегрированная система диагностики – двухцветная светодиодная индикация с кодами ошибок позволяет мгновенно выявить проблемы перегрузки по току, перенапряжения или неправильного подключения обмоток без использования дополнительного оборудования

🔧 Идеальное решение для:

🖨️ 3D-принтеры и FDM-системы

⚙️ ЧПУ фрезерные станки

✂️ Лазерные граверы и резаки

🤖 Робототехнические манипуляторы

📐 Координатные столы XY

🎯 Прецизионные позиционеры

🏭 Автоматизация производства

🎓 Учебные проекты и DIY

💡 Широкие возможности применения:

3D-печать и аддитивное производство – драйвер DM556 обеспечивает плавную работу экструдеров и прецизионное позиционирование печатающей головки благодаря поддержке высокого микрошага. Режим снижения тока в состоянии удержания позволяет уменьшить нагрев двигателей осей X, Y и Z во время паузы печати, что особенно важно для длительных проектов. Широкий диапазон токов делает драйвер совместимым как с компактными NEMA 17 для настольных принтеров, так и с более мощными NEMA 23 для крупноформатных систем.
ЧПУ обработка материалов – для фрезерных станков, плазменных резаков и гравировальных систем драйвер обеспечивает надежное управление всеми координатными осями. Оптоизоляция входов защищает управляющую электронику от электромагнитных помех, которые часто возникают при работе шпинделей и других силовых устройств. Возможность настройки до 25600 микрошагов на оборот гарантирует идеальную гладкость поверхности обрабатываемых деталей и высокую точность выполнения сложных контуров.
Автоматизированные линии и конвейеры – в промышленных применениях драйвер управляет транспортными системами, дозаторами, упаковочным оборудованием и другими механизмами позиционирования. Поддержка напряжения питания до 50 вольт позволяет работать с высоковольтными системами питания, характерными для промышленного оборудования. Интегрированная система диагностики с кодами ошибок упрощает наладку и обслуживание в условиях производства, позволяя оперативно выявить причину сбоя без длительного простоя линии.
Робототехника и манипуляторы – точное управление шаговыми двигателями критически важно для робототехнических рук, захватов и систем технического зрения. Драйвер DM556 обеспечивает плавные движения без рывков благодаря микрошаговому режиму, что особенно важно при транспортировке хрупких объектов или работе с чувствительными датчиками. Возможность подключения как с общим плюсом, так и с общим минусом делает интеграцию с различными контроллерами максимально гибкой.
Научное и лабораторное оборудование – для прецизионных измерительных стендов, оптических систем и исследовательских установок драйвер обеспечивает микронное позиционирование с высокой повторяемостью. Низкий уровень шума при работе в режиме микрошага важен для лабораторных условий, где минимизация вибраций является критическим требованием. Стабильность работы в диапазоне напряжений 20-50 вольт позволяет использовать имеющиеся блоки питания без необходимости приобретения специализированного оборудования.

📦 Детальные технические характеристики:

Диапазон выходного тока: 1.4 A – 5.6 A (настраивается DIP-переключателями)
Напряжение питания: 20 V – 50 V постоянного тока
Рекомендуемое напряжение: 36 V DC
Совместимые двигатели: NEMA 17, NEMA 23, NEMA 34
Настройки микрошага:
- Диапазон: от 400 до 25600 импульсов на оборот
- Доступные режимы: 400, 800, 1600, 3200, 6400, 12800, 25600

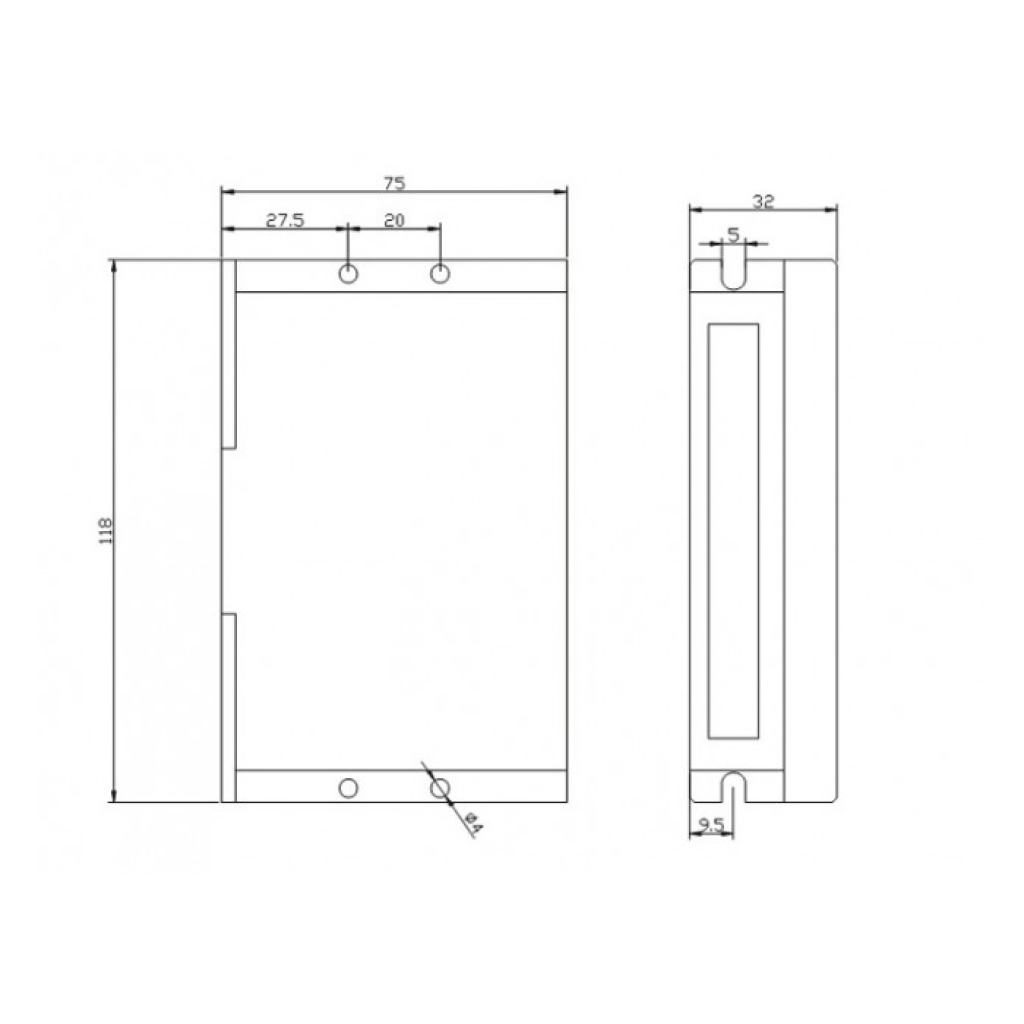

Габаритные размеры:
- Ширина: 75 мм
- Высота: 118 мм
- Толщина: 32 мм

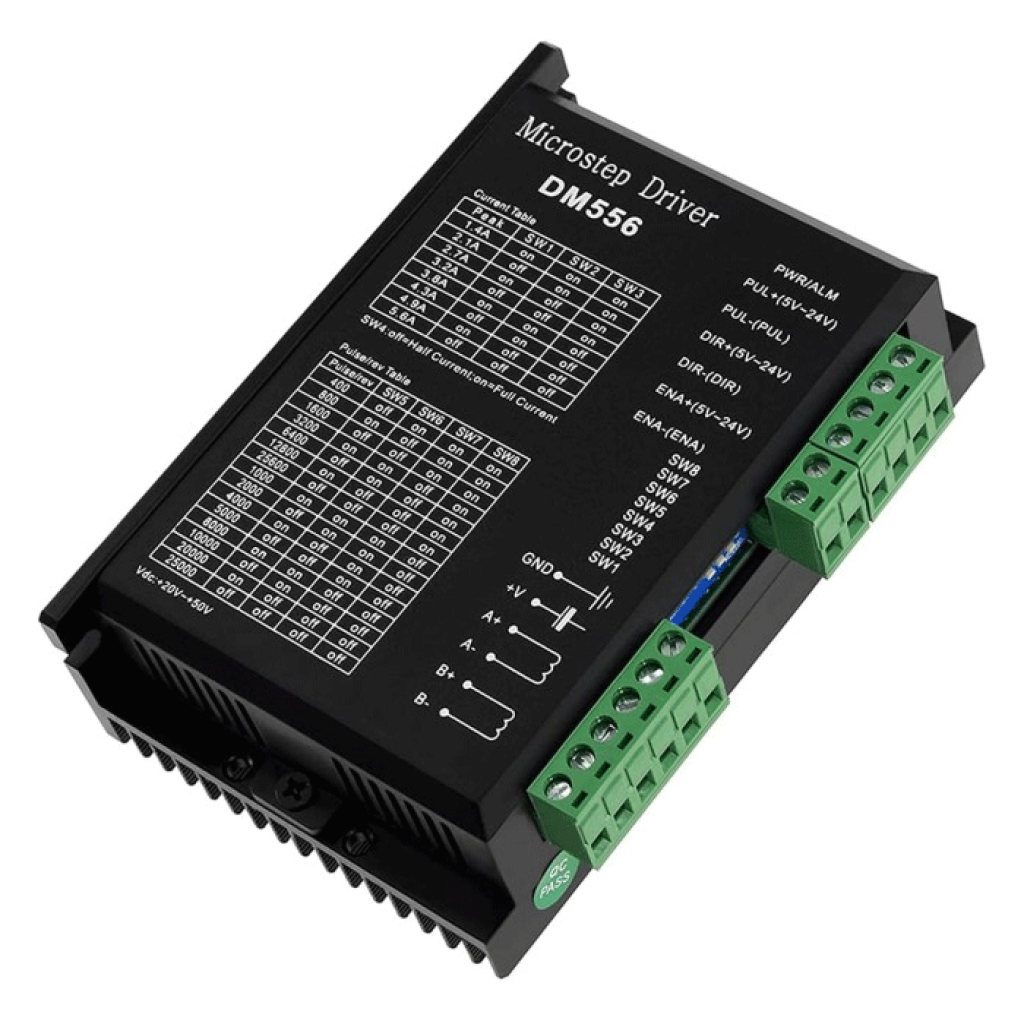

Материал корпуса: верхняя часть – пластик, нижняя – алюминиевый радиатор
Управляющие входы: PUL (STEP), DIR (DIRECTION), ENA (ENABLE)
Тип входов: оптоизолированные (поддержка общего плюса и общего минуса)
Система индикации:
- Зеленый светодиод – индикация питания
- Красный светодиод – индикация ошибок с кодами
Коды ошибок:
- 1 мигание – превышение тока (Overcurrent)
- 2 мигания – превышение напряжения (Overvoltage)
- 4 мигания – неправильное подключение обмоток
Количество DIP-переключателей: 8 (SW1-SW8)
Функция энергосбережения: снижение тока на 50% в состоянии удержания (SW4)
Клеммные колодки:
- P1 – управляющие сигналы (6 клемм)
- P2 – питание и двигатель (6 клемм: V+, GND, A+, A-, B+, B-)
Система охлаждения: пассивная (алюминиевый радиатор)

⚠️ Важные аспекты использования:

Правильное определение обмоток двигателя – перед подключением обязательно определите, какие провода принадлежат к одной обмотке. Используйте мультиметр в режиме измерения сопротивления или прозвонки для нахождения пар проводов с наименьшим сопротивлением. Альтернативный метод – попарно соединяйте провода и крутите вал вручную: та пара, при замыкании которой вал вращается труднее, принадлежит к одной обмотке. Неправильное подключение приведет к срабатыванию защиты (4 мигания красного индикатора).
Настройка тока в соответствии с двигателем – не устанавливайте ток выше номинального тока вашего двигателя, чтобы избежать перегрева и преждевременного выхода из строя. Если двигатель чрезмерно нагревается, уменьшите ток с помощью DIP-переключателей SW1-SW3. Для двигателей NEMA 17 обычно достаточно 1.4-2.8 A, для NEMA 23 – 2.8-4.2 A, а для NEMA 34 можно использовать весь диапазон до 5.6 A.
Оптимальное напряжение питания – хотя драйвер поддерживает диапазон 20-50 вольт, рекомендуемое напряжение составляет 36 вольт для достижения оптимального баланса между скоростью, крутящим моментом и нагревом. При использовании напряжения ниже 24 вольт возможна потеря момента на высоких скоростях вращения. Напряжение свыше 48 вольт требует особого внимания к качеству фильтрации блока питания для предотвращения срабатывания защиты от перенапряжения.
Использование режима энергосбережения – переключатель SW4 активирует автоматическое снижение тока удержания на 50% после прекращения импульсов движения. Это значительно уменьшает нагрев двигателя при длительных остановках, но следует учитывать, что удерживающий момент также снижается. Для применений с большими статическими нагрузками (вертикальные оси без противовесов) может быть целесообразно оставить эту функцию выключенной.
Выбор микрошага для конкретных задач – высокие значения микрошага (12800-25600) обеспечивают максимальную плавность движения и более тихую работу, но требуют большей частоты импульсов от контроллера для достижения тех же скоростей. Для скоростных применений (например, перемещение холостого хода) можно использовать меньшие значения (400-1600), а для финишной обработки и прецизионного позиционирования – максимальные. Учитывайте ограничения вашего контроллера по частоте генерации импульсов.
Обеспечение надлежащего охлаждения – при работе с высокими токами (свыше 4 A) и длительных циклах работы рекомендуется установить драйвер на металлическую панель или обеспечить дополнительную вентиляцию. Не устанавливайте несколько драйверов вплотную друг к другу – оставляйте промежуток минимум 10-15 мм для циркуляции воздуха. При работе в закрытых корпусах контролируйте температуру радиатора – она не должна превышать 70-75°C.

Драйвер DM556 – это надежное и универсальное решение для управления шаговыми двигателями в проектах любой сложности. Широкие возможности настройки, надежная защита и продуманная система диагностики делают его идеальным выбором как для начинающих, так и для опытных инженеров. Обеспечьте вашему проекту точность, стабильность и производительность!
