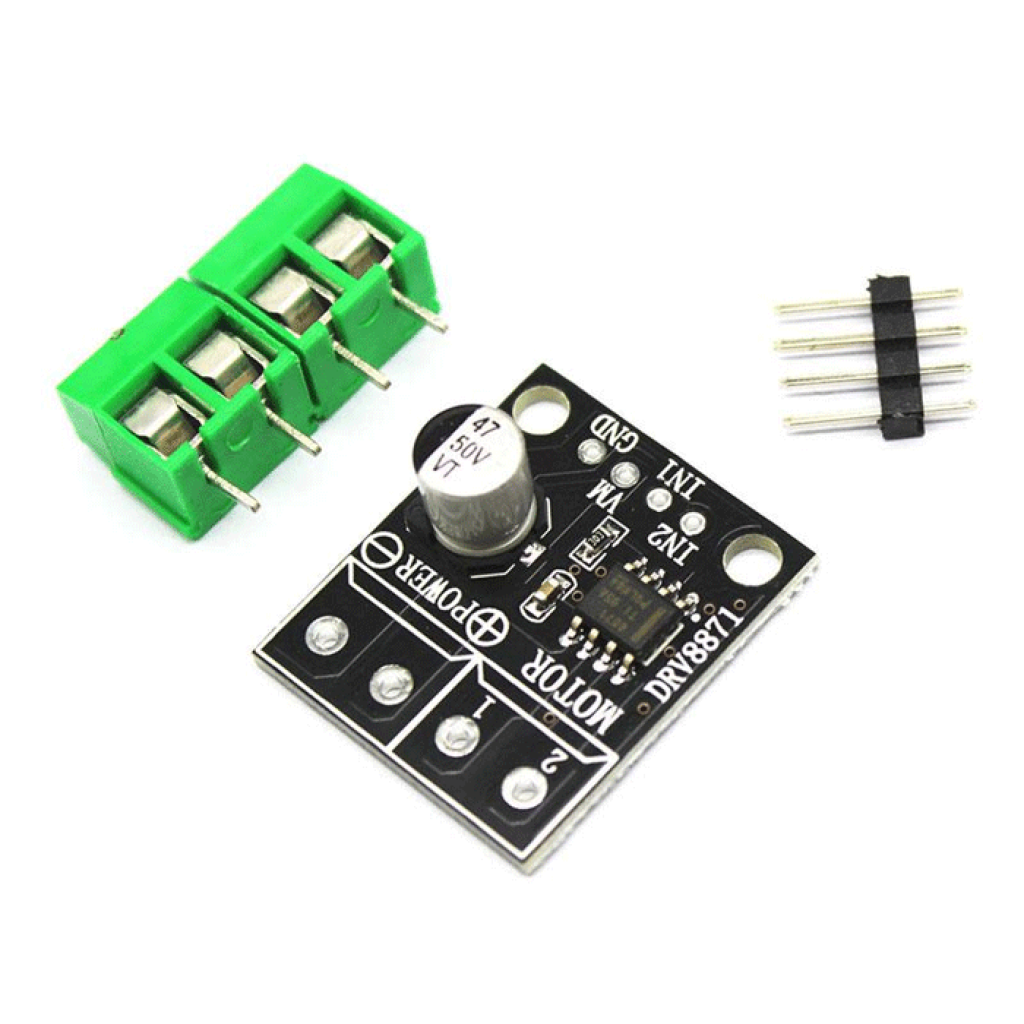

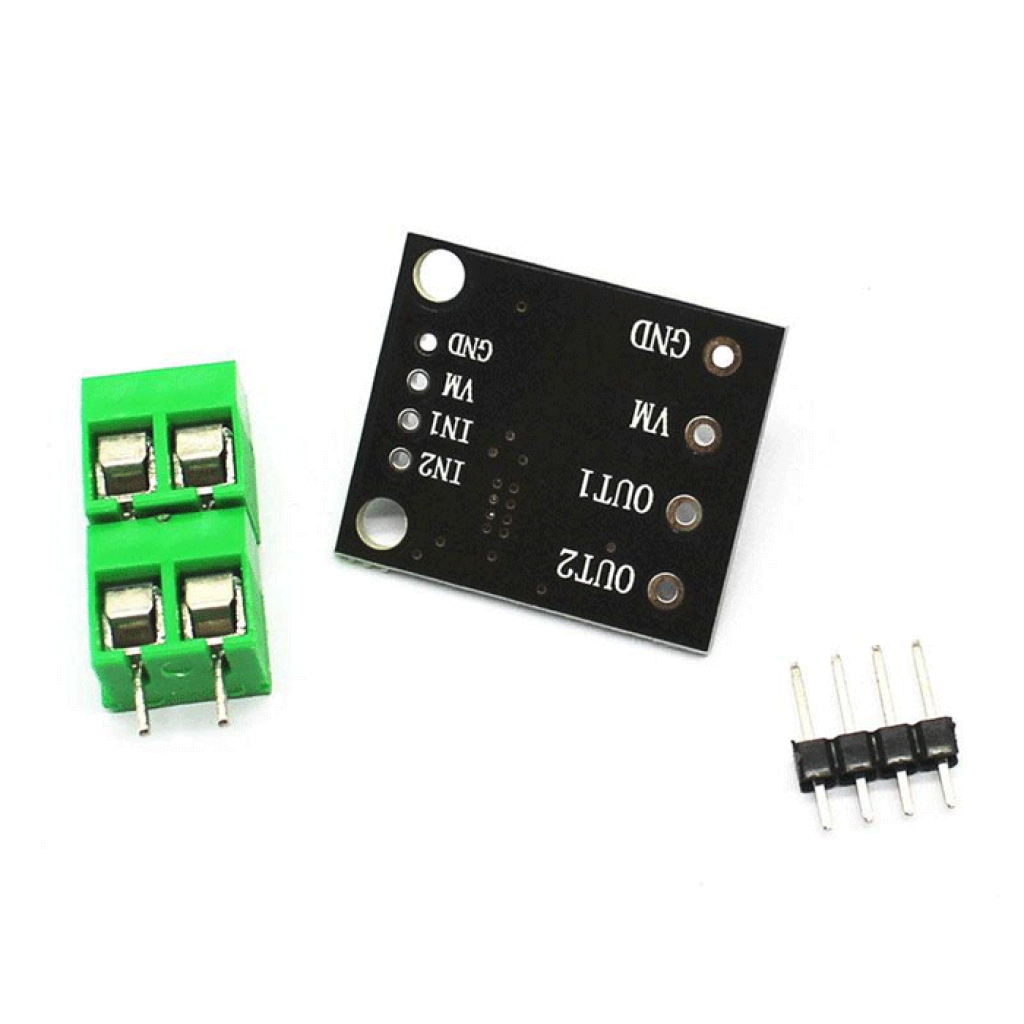

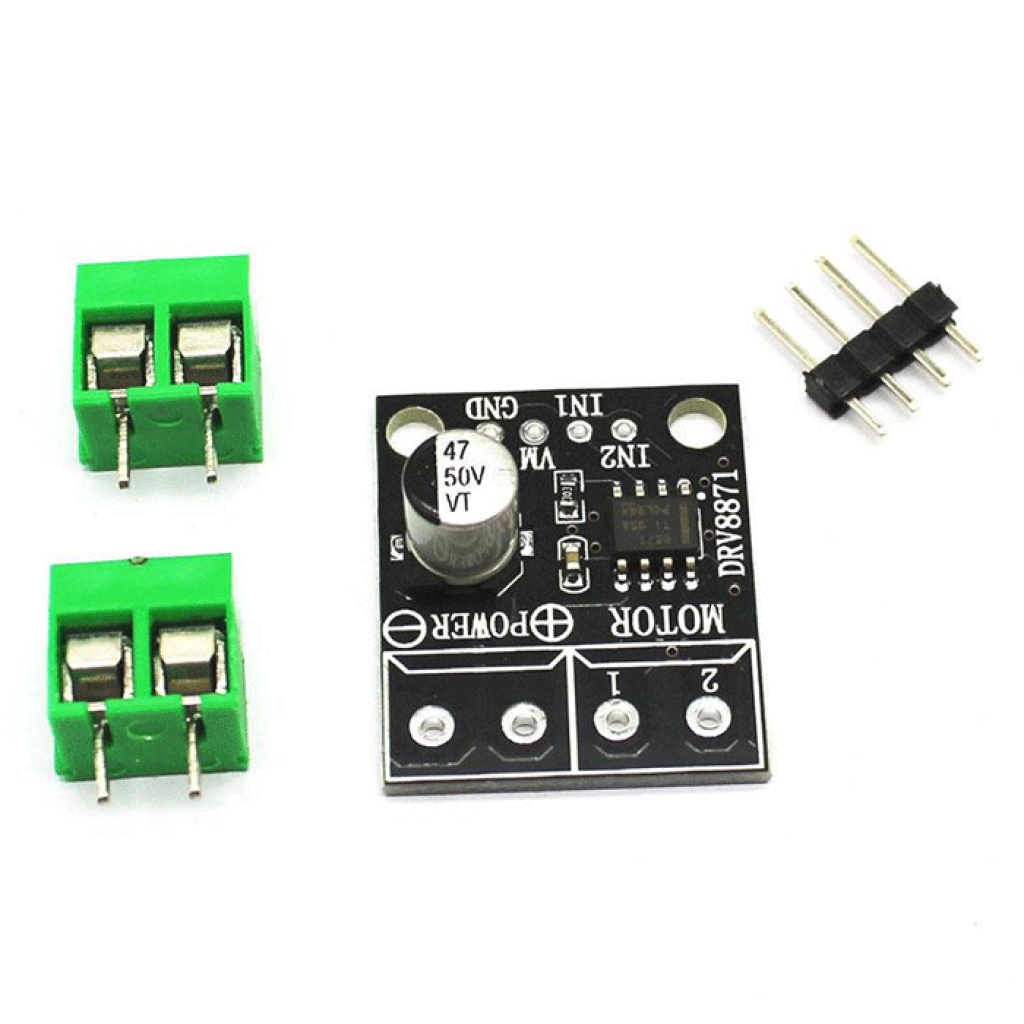

🔌 Драйвер DC двигателей DRV8871 PWM

Одноканальный H-мост для DC-моторов, 6.5–45 В, до 3.6 А пиковый

Общее описание

Драйвер двигателей DRV8871 – это передовой модуль для управления щеточными DC-моторами, предназначенный для принтеров, бытовой техники, промышленного оборудования и других компактных устройств. Благодаря одноканальному H-мосту с четырьмя N-канальными MOSFET он обеспечивает двустороннее управление с пиковым током до 3.6 А. Модуль поддерживает PWM для регулировки скорости и имеет режим низкого энергопотребления. Уникальная система регулировки тока без использования аналогового опорного сигнала или внешнего резистора оптимизирует питание, уменьшая потребность в громоздких конденсаторах. Это идеальное решение для инженеров, которые ищут эффективность и компактность в своих проектах.

✅ Технические преимущества:

• Высокий пиковый ток – обеспечивает до 3.6 А, что позволяет работать с мощными двигателями в различных условиях.
• Широкий диапазон напряжения – совместим с напряжением от 6.5 до 45 В, что расширяет сферу применения.
• Регулировка тока без резистора – уникальная технология снижает затраты и упрощает конфигурацию.
• Компактный размер – 25 х 20 мм оптимизирует пространство в устройствах.
• Интегрированная защита – включает защиту от пониженного напряжения, перегрузки и перегрева с автоматическим восстановлением.

🔧 Идеальное решение для:

Принтеры

Бытовая техника

Промышленное оборудование

Мехатроника

Компактные устройства

Автоматизация

💡 Широкие возможности применения:

Принтеры – DRV8871 обеспечивает точное управление двигателями в механизмах подачи бумаги. Его компактность и высокая эффективность идеально подходят для современных принтеров. Защита от перегрузки гарантирует долговечность.
Бытовая техника – используется в кофемашинах или микроволновках для управления двигателями смешивания. Низкое энергопотребление в режиме сна экономит электроэнергию. Легкая интеграция упрощает разработку.
Промышленное оборудование – подходит для конвейерных систем, где нужен контроль одного двигателя. Широкий диапазон напряжения позволяет работать с разными источниками питания. Автоматическое восстановление после сбоев повышает надежность.
Мехатроника – применяется в прототипах роботов или устройствах с одним двигателем. Компактный размер облегчает размещение в ограниченном пространстве. Регулировка тока без резистора оптимизирует дизайн.

📦 Детальные технические характеристики:

Тип драйвера: Одноканальный H-мост
Рабочее напряжение: 6.5–45 В
Максимальный ток: 3.6 А пиковый
Типичное сопротивление RDS(on): 565 мОм (HS + LS)
Управление: PWM через два логических входа
Режим сна: Низкое энергопотребление при низком уровне входов
Регулировка тока: Без внешнего резистора
Размер: 25 × 20 мм
Защита от пониженного напряжения: UVLO
Защита от перегрузки: OCP
Термозащита: TSD
Восстановление: Автоматическое после сбоя

📊 Сравнение моделей:

Характеристика	DRV8871	L298N
Количество моторов	Один DC-мотор	Два DC-мотора
Рабочее напряжение	6.5–45 В	5–35 В
Максимальный ток	3.6 А пиковый	2 А на канал
Эффективность	Высокая (MOSFET)	Низкая (биполярные транзисторы)
Размер	25 × 20 мм	43 × 43 × 27 мм

⚠️ Важные аспекты использования:

Термический контроль – при пиковом токе 3.6 А убедитесь в надлежащем отводе тепла. Используйте радиатор при необходимости для стабильной работы.
Минимальное напряжение – избегайте падения напряжения ниже 6.5 В, чтобы предотвратить активацию защиты UVLO. Проверьте источник питания перед подключением.
Режим сна – для экономии энергии устанавливайте оба входа в низкий уровень, когда двигатель не используется. Это продлит срок службы модуля.
Тестирование подключения – перед запуском убедитесь, что провода подключены правильно, чтобы избежать короткого замыкания и повреждения платы.

Драйвер DRV8871 – это инновационное решение для ваших проектов с высокой производительностью и компактностью. Закажите сейчас и усовершенствуйте свои разработки!
