Модуль 12-битного ЦАП на MCP4725

Name: Модуль 12-битного ЦАП на MCP4725
Brand: Мій Проект
SKU: 1469
Price: 106.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1469

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 1469

106.00 грн

Нашли дешевле?

-Рабочее напряжение-:2.7 - 5.5 В

-Максимальный исходящий ток-:15 мА

-Интерфейс-:I2C

-EEPROM-:Внутренняя EEPROM для сохранения настроек

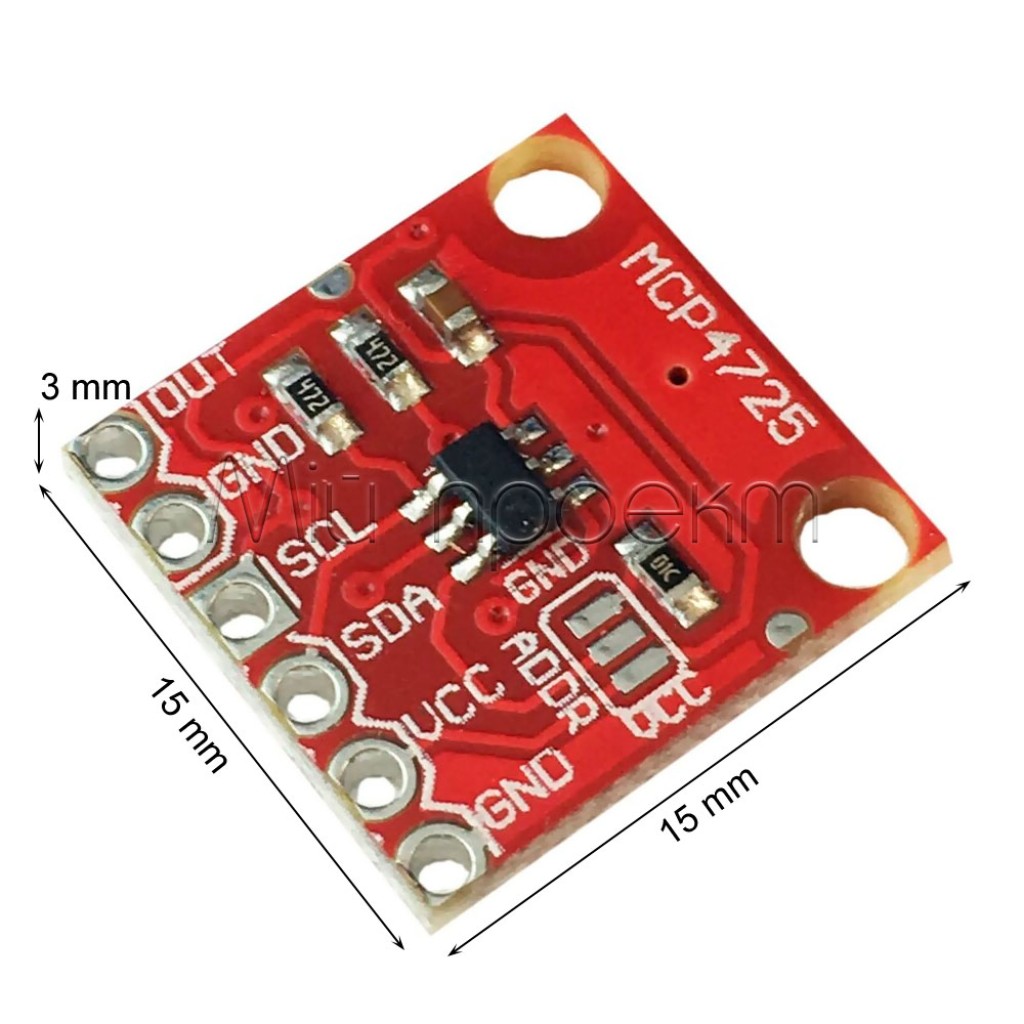

-Размеры-:15 х 15 мм

-Диапазон рабочей температуры-:- 40 ... + 125 °C

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль 12-битного ЦАП на MCP4725

Код товара: 1469

106.00 грн

Описание

🔌 Модуль цифро-аналогового преобразователя MCP4725

12-разрядный ЦАП с энергонезависимой памятью и интерфейсом I2C

Общее описание

Модуль MCP4725 – высокоточный, малопотребляющий, одноканальный 12-разрядный цифро-аналоговый преобразователь (ЦАП) с встроенной энергонезависимой памятью EEPROM. Компактный модуль обеспечивает быстрое и точное преобразование цифровых сигналов в аналоговые напряжения с разрешением 4096 уровней. Благодаря функции сохранения данных в EEPROM, модуль запоминает установленное значение даже после отключения питания и восстанавливает его сразу после включения. Работает с различными микроконтроллерами через стандартный интерфейс I2C, что делает его универсальным решением для многих проектов Arduino, Raspberry Pi и других платформ.

✅ Технические преимущества:

• Энергонезависимая память EEPROM – сохраняет настройки выходного напряжения даже при отключении питания, что обеспечивает мгновенную готовность устройства к работе при следующем включении
• Высокое разрешение 12 бит – обеспечивает 4096 уровней аналогового напряжения, что позволяет генерировать плавные и точные сигналы для высокоточных приложений
• Быстрое время отклика – установка выходного напряжения занимает всего 6 микросекунд, что делает модуль идеальным для систем, где требуется высокая скорость реакции
• Чрезвычайно низкое энергопотребление – всего 400 мкА в стандартном режиме и лишь 2 мкА в режиме энергосбережения, что идеально подходит для автономных и батарейных устройств
• Гибкие настройки I2C – поддержка трех режимов работы интерфейса (100 кГц, 400 кГц и 3,4 МГц), что позволяет интегрировать модуль в различные системы с разными скоростями обмена данными
• Широкий диапазон питания и температур – работает от 2,7В до 5,5В, что обеспечивает совместимость с различными логическими уровнями (3,3В и 5В), а также способность функционировать от -40°C до +125°C

🔧 Идеальное решение для:

Генерация аналоговых сигналов

Управление напряжением

Автоматическое регулирование

Тестирование электроники

Робототехника

Проекты Arduino

Аудиосистемы

Измерительная техника

💡 Широкие возможности применения:

Генерация форм сигналов – модуль MCP4725 позволяет программно создавать синусоидальные, треугольные и другие формы сигналов с высокой точностью, что делает его идеальным для лабораторных приборов, тестового оборудования и учебных демонстраций. Библиотека Adafruit для Arduino содержит готовые примеры для генерации различных сигналов.
Системы автоматического управления – благодаря возможности точного регулирования напряжения, модуль идеально подходит для систем управления двигателями, сервоприводами, яркостью LED-освещения и других устройств, требующих аналогового управления с цифрового контроллера.
Программные прецизионные источники напряжения – модуль может использоваться как программируемый источник опорного напряжения в системах калибровки, в измерительных приборах и датчиках, где требуется устанавливать точные уровни напряжения. Благодаря энергонезависимой памяти, калибровочные значения сохраняются даже после отключения.
Автономные устройства – чрезвычайно низкое энергопотребление (2 мкА в режиме сна) и способность сохранять настройки в EEPROM делают этот модуль идеальным для батарейных и автономных устройств, где важны энергоэффективность и быстрый старт с правильными настройками.
Аудиосистемы – 12-битное разрешение достаточно для генерации аудиосигналов с приемлемым качеством, что позволяет использовать модуль для создания простых звуковых генераторов, синтезаторов и других аудиоустройств там, где не требуется студийное качество.

📦 Детальные технические характеристики:

Тип микросхемы: MCP4725
Тип преобразователя: Цифро-аналоговый (ЦАП)
Разрешение: 12 бит (4096 уровней)
Интерфейс связи: I2C
Скорость I2C:
- Стандартный режим: 100 кГц
- Быстрый режим: 400 кГц
- Высокоскоростной режим: 3,4 МГц
Напряжение питания: 2,7В - 5,5В
Опорное напряжение: Равно напряжению питания (VCC)
Выходной тип: Rail-to-Rail (от 0В до VCC)
Время установки выходного напряжения: Около 6 микросекунд
Энергопотребление:
- Стандартный режим: 400 мкА
- Режим энергосбережения: до 2 мкА
Выходной ток: До 25 мА
Выходное сопротивление:
- Нормальный режим: 1 Ом
- Режим энергосбережения 1: 1 кОм
- Режим энергосбережения 2: 100 кОм
- Режим энергосбережения 3: 500 кОм
Энергонезависимая память: Встроенная EEPROM
Время записи в EEPROM: Максимум 50 миллисекунд
Температурный диапазон: от -40°C до +125°C
Размеры модуля: Компактный форм-фактор

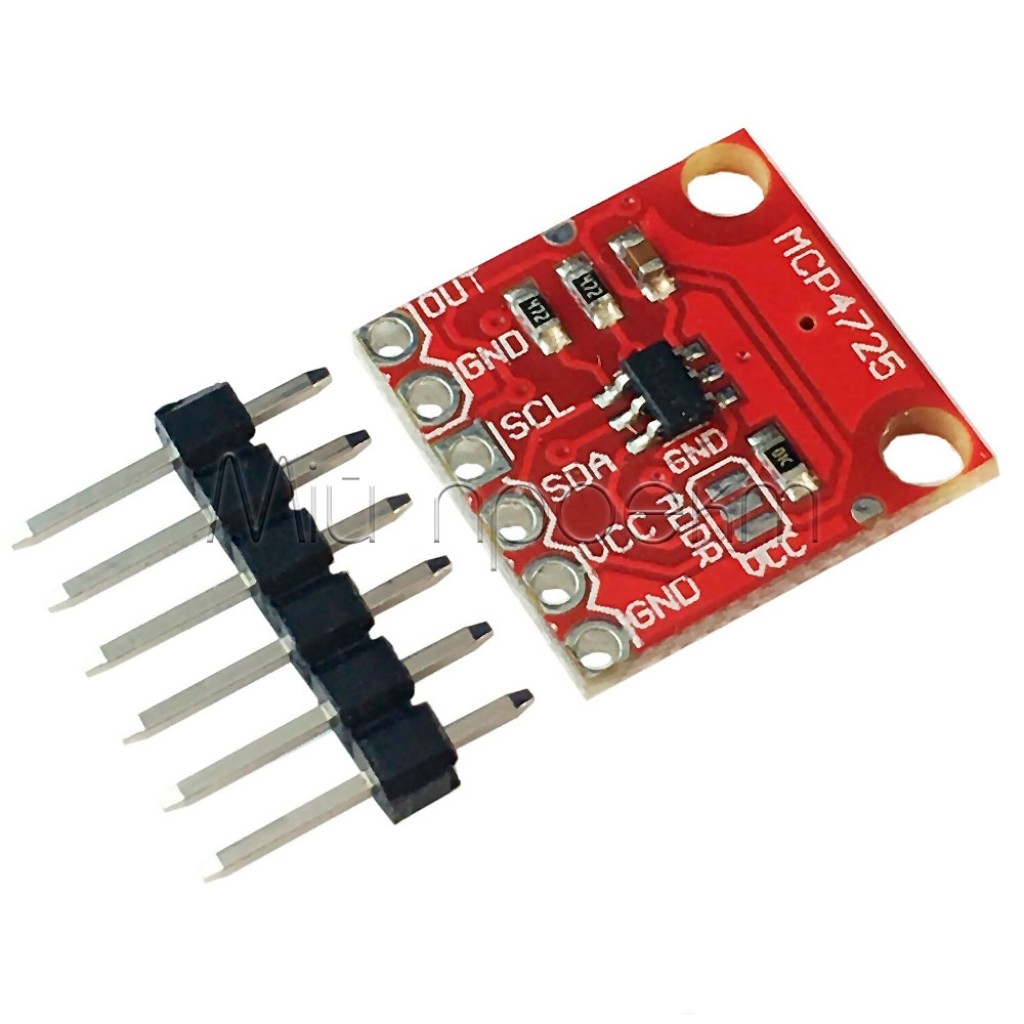

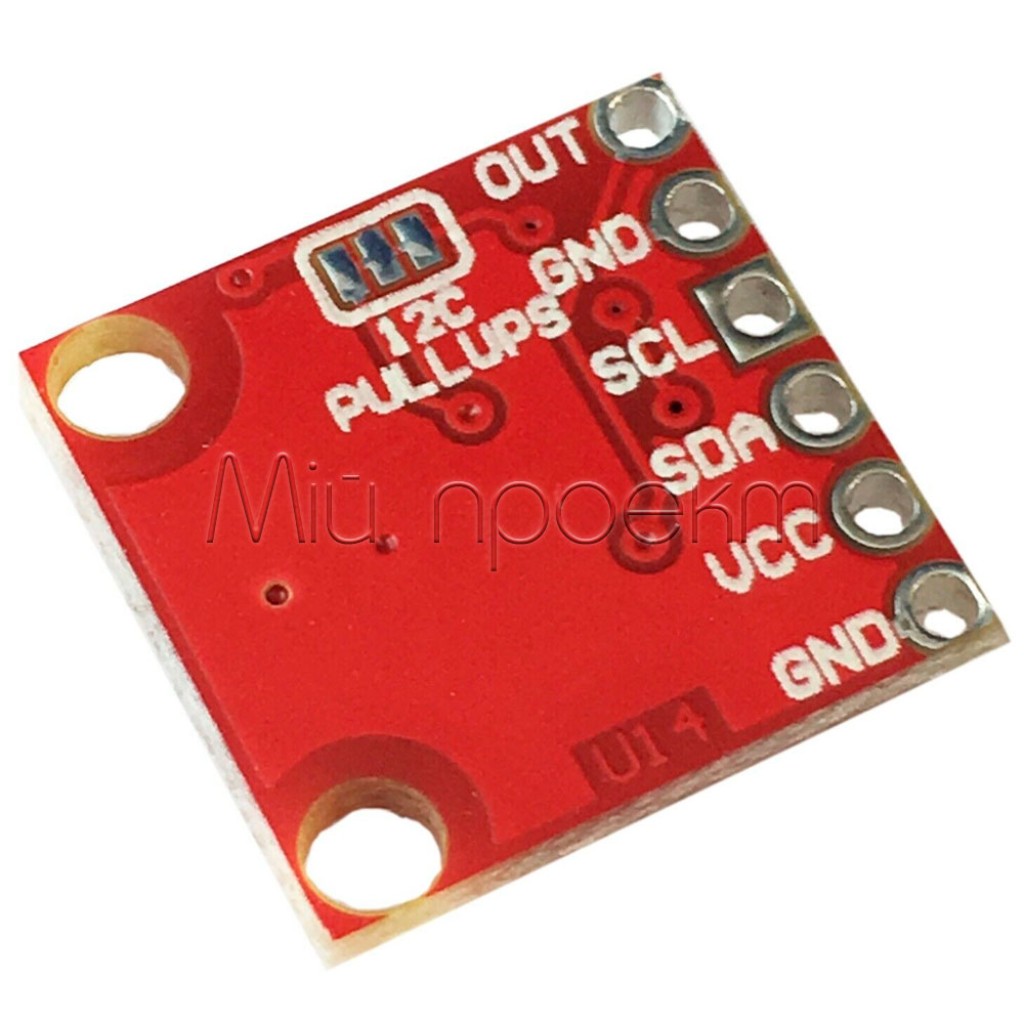

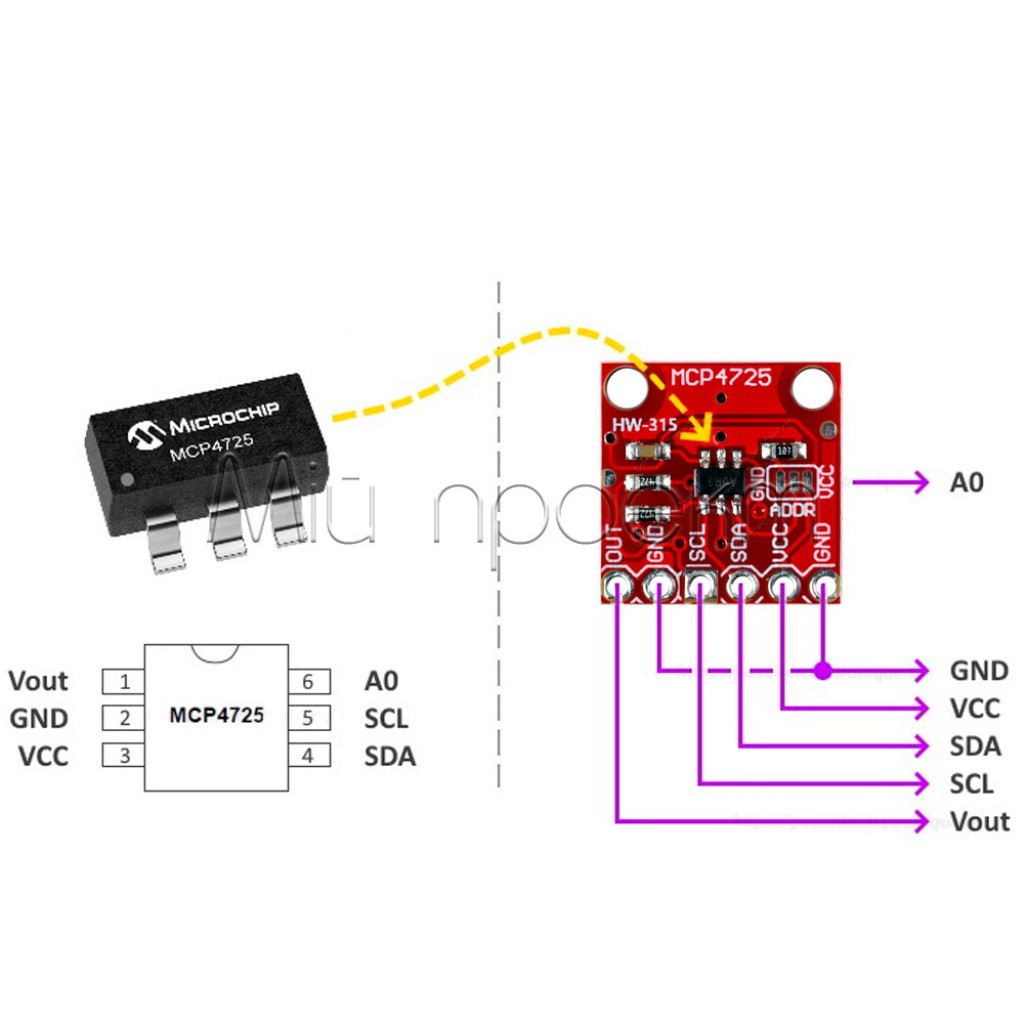

Контакты модуля: 6 пинов (VCC, GND, SDA, SCL, GND, OUT)
Адресация I2C: Возможность выбора адреса через перемычку A0

⚠️ Важные аспекты использования:

Проверка I2C адреса – перед использованием модуля рекомендуется запустить I2C сканер, поскольку адрес может отличаться (типичные адреса: 0x60, 0x61 или 0x62) в зависимости от конфигурации перемычки A0. Это поможет избежать ошибок связи и упростит настройку.
Правильный расчет значений – для установки точного выходного напряжения используйте формулу: data = (Vout_желаемое * 4096) / Vref, где Vref равно напряжению питания. Для повышения точности рекомендуется измерять фактическое напряжение питания, а не полагаться на номинальное значение.
Использование энергонезависимой памяти – при частой записи в EEPROM помните, что у нее ограниченный ресурс циклов записи. Для временных настроек используйте параметр false при вызове setVoltage(), сохраняя true только для важных постоянных значений.
Защита выходного сигнала – хотя микросхема может обеспечить до 25 мА выходного тока, для долговременной стабильной работы и защиты от возможных перегрузок рекомендуется использовать буферный усилитель при подключении нагрузок, потребляющих значительный ток.
Опорное напряжение и питание – поскольку в данном модуле опорное напряжение равно напряжению питания, для получения стабильного и точного выходного сигнала очень важно обеспечить стабильное питание без колебаний. При необходимости используйте дополнительные стабилизаторы напряжения.

Модуль цифро-аналогового преобразователя MCP4725 – это незаменимый компонент для ваших электронных проектов, требующих точного аналогового сигнала. Непревзойденная комбинация компактности, точности, низкого энергопотребления и функциональности энергонезависимой памяти сделает вашу разработку более эффективной и надежной!

#ЦАП #MCP4725 #I2C #Arduino #12бит #EEPROM

Характеристики

-Основные-

-Рабочее напряжение-

2.7 - 5.5 В

-Максимальный исходящий ток-

15 мА

-Интерфейс-

I2C

-EEPROM-

Внутренняя EEPROM для сохранения настроек

-Дополнительные-

-Размеры-

15 х 15 мм

-Диапазон рабочей температуры-

- 40 ... + 125 °C
