Коротко про регулятор BTA-16
Симісторний регулятор BTA-16 призначений для ручного керування потужністю сумісного навантаження від мережі 220 В AC. Модуль насамперед підходить для ламп розжарювання, галогенних ламп і резистивних нагрівачів, коли потрібно плавно змінювати яскравість або інтенсивність нагріву.
Діапазон регулювання становить 50–220 В AC, максимальні значення — 2000 Вт і 9 А. Це верхні межі, а не гарантований безперервний режим: для тривалої роботи потрібні запас за потужністю, належне охолодження та контроль нагрівання.
Ключові характеристики
- Робоча напруга
- 220 В AC
- Діапазон регулювання
- 50–220 В AC
- Максимальна потужність
- до 2000 Вт
- Максимальний струм
- до 9 А
- Керування
- ручне, поворотним потенціометром
- Силовий елемент
- симістор BTA-16
- Захист
- від перевантаження та короткого замикання

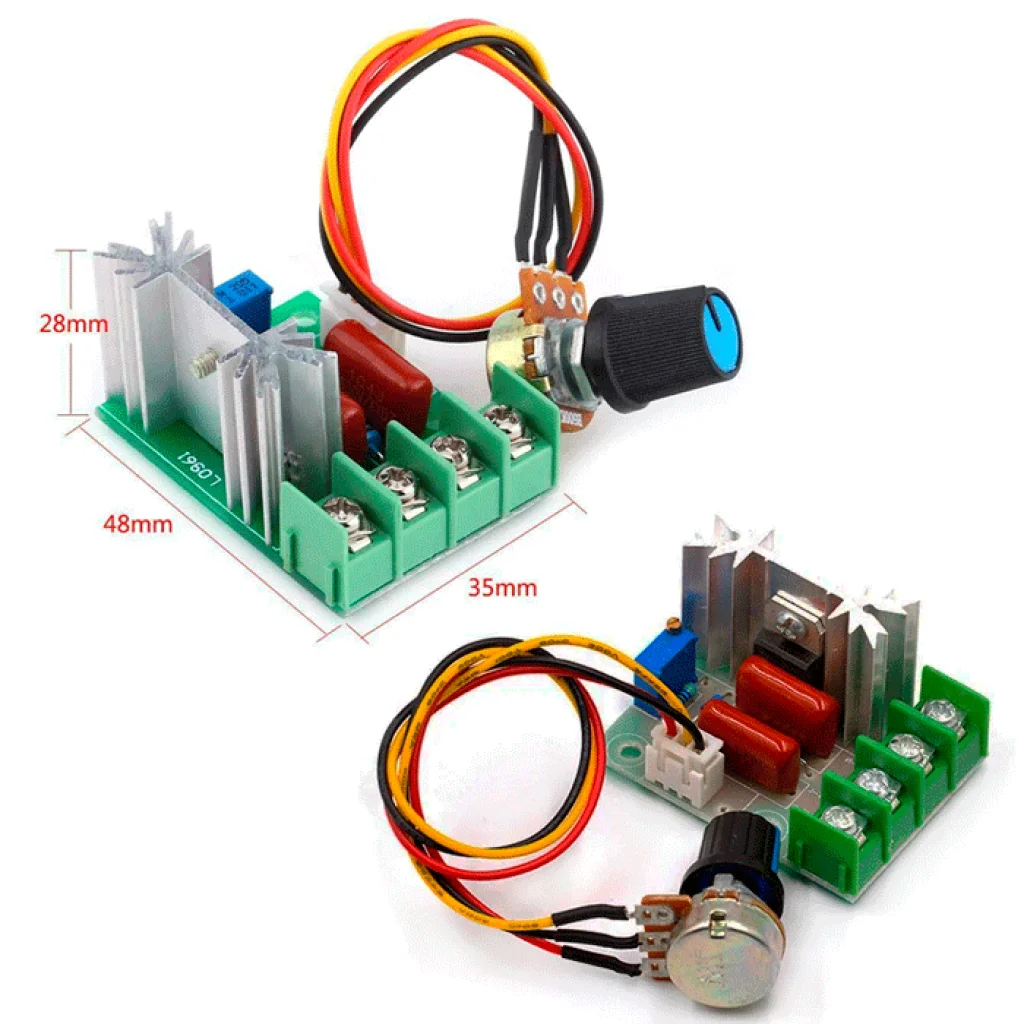

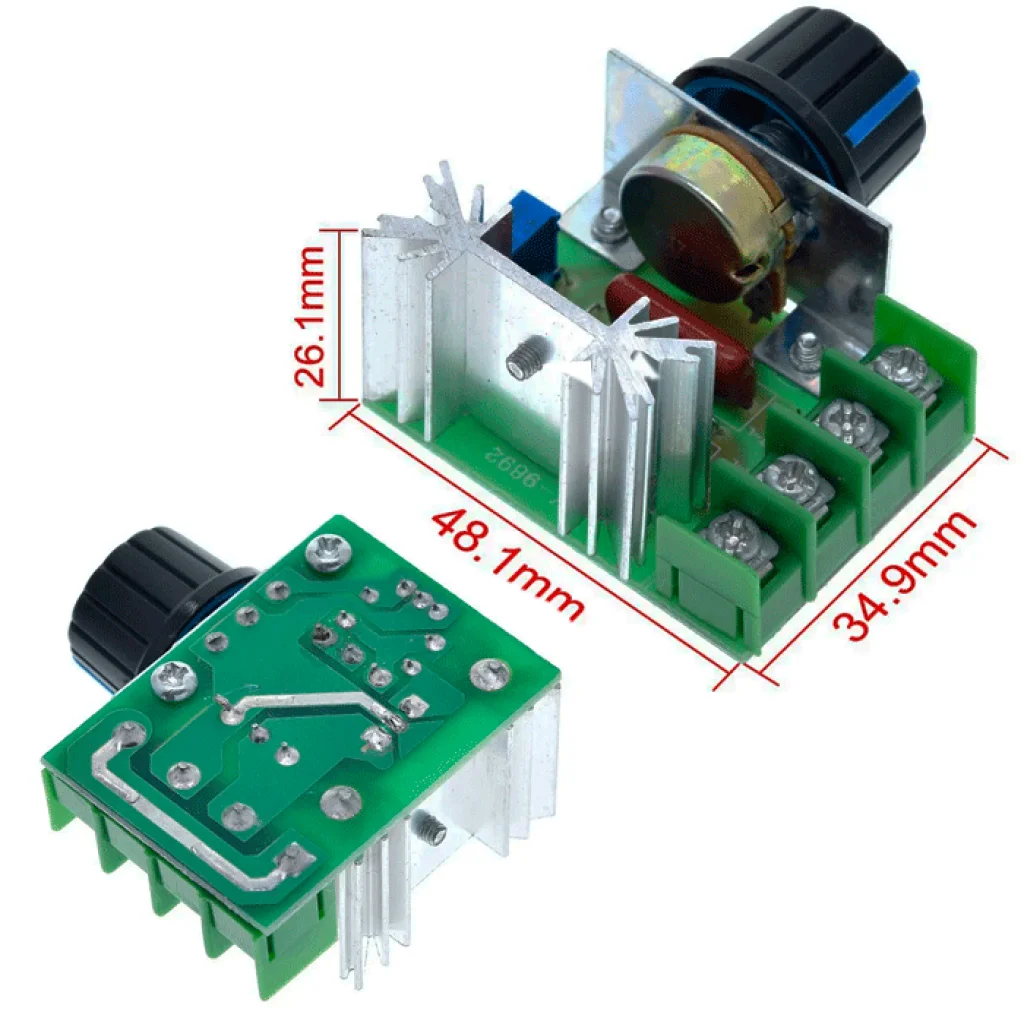

- Розміри модуля
- 48 × 60 × 28 мм
Детальний опис та особливості
Як працює регулювання
Модуль змінює передану навантаженню потужність фазовим керуванням змінного струму. Поворот потенціометра змінює частину кожного напівперіоду, протягом якої симістор проводить струм. Завдяки цьому можна вручну зменшувати або збільшувати нагрів резистивного елемента чи яскравість лампи розжарювання.
Регулятор не є стабілізатором напруги, лабораторним автотрансформатором або термостатом. Він не підтримує задану температуру автоматично, а форма напруги на виході відрізняється від повної синусоїди. Покази звичайного мультиметра на такому виході можуть не відображати фактичну діючу напругу з потрібною точністю.
Вибір навантаження
Найбільш передбачуваний режим роботи забезпечують активні резистивні навантаження: нагрівальні елементи, прості мережеві паяльники без електронного керування, лампи розжарювання та сумісні галогенні лампи. Потужність і струм споживача мають одночасно залишатися в межах можливостей модуля.
Двигуни, трансформатори, LED-драйвери та інші електронні або індуктивні пристрої можуть бути несумісними з фазовим регулюванням. Для такого навантаження потрібен прямий дозвіл його виробника на роботу з димером відповідного типу; без цього сумісність не слід припускати.
Монтаж і тепловий режим

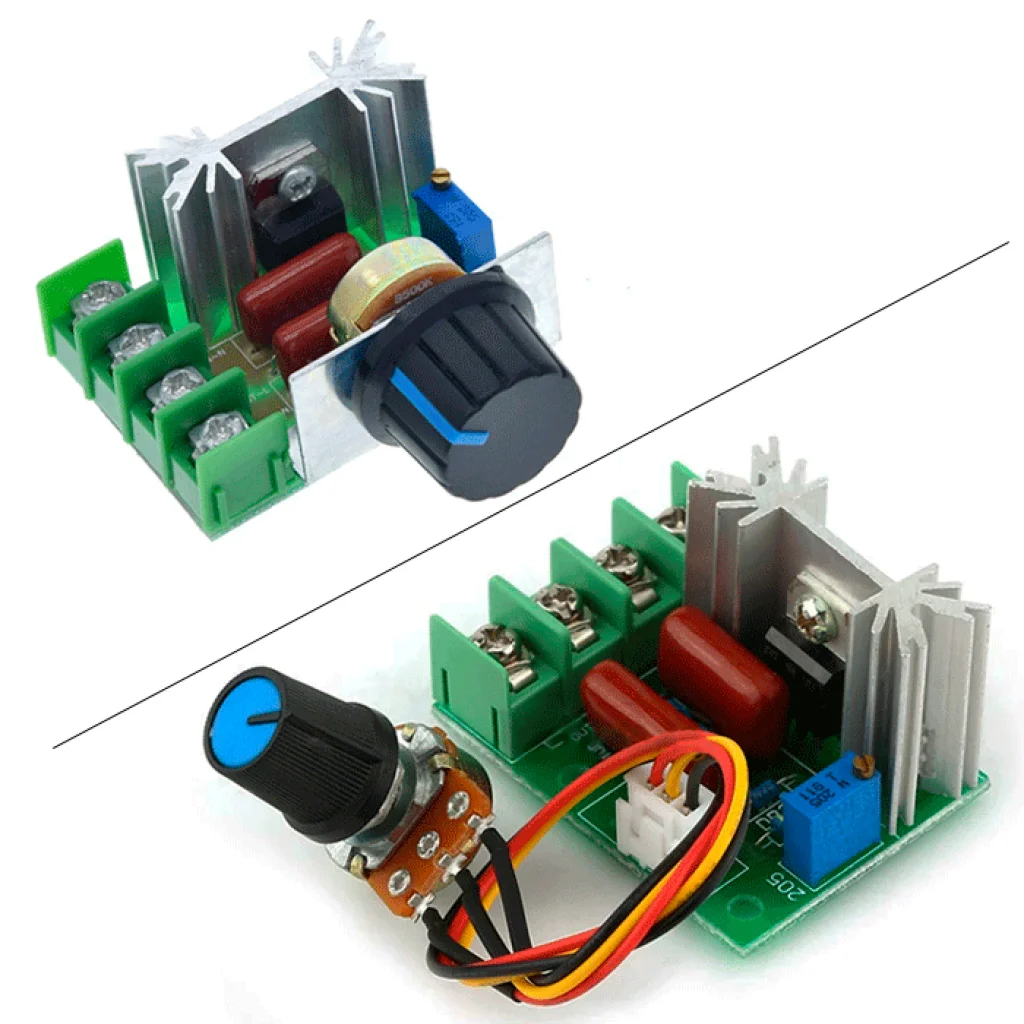

Плата має гвинтові клеми, потенціометр і радіатор силового елемента. У корпусі потрібно залишити простір для проводів, надійної ізоляції та відведення тепла. Чим ближче навантаження до верхньої межі, тим важливіші запас за струмом, вентиляція та контроль температури плати, клем і проводки.
Підійде / не підійде
Підійде
- для ручного регулювання яскравості ламп розжарювання та сумісних галогенних ламп на 220 В AC;
- для зміни потужності резистивних нагрівальних елементів у межах 9 А і 2000 Вт;
- для простих мережевих паяльників без вбудованої електроніки;
- для вбудовування в закритий корпус із належною ізоляцією та вентиляцією.
Не підійде
- для навантажень постійного струму та низьковольтних DC-двигунів;
- для автоматичного підтримання температури або точної стабілізації напруги;
- для LED-ламп і світильників, якщо виробник прямо не підтвердив сумісність із фазовим димером;
- для двигунів, трансформаторів та іншого індуктивного навантаження без підтвердженої сумісності;
- для відкритого монтажу в місці, доступному людям, тваринам або випадковому дотику;
- для гарантованої безперервної роботи на максимальних 2000 Вт без запасу й перевірки нагрівання.
Приклади застосування
Регулювання нагріву паяльника
Регулятор можна встановити послідовно з простим мережевим паяльником без електронного блока керування, щоб вручну зменшувати його потужність під час пауз або роботи з термочутливими деталями. Модуль не вимірює температуру жала.
Димер для лампи розжарювання
Поворотна ручка дозволяє налаштовувати яскравість лампи розжарювання або сумісної галогенної лампи. Сумарна потужність освітлення має залишатися нижчою за допустимий режим модуля та проводки.
Ручне керування резистивним нагрівачем
Модуль дає змогу змінювати середню потужність нагрівального елемента. Для автоматичного утримання температури потрібні окремий датчик і терморегулятор, а для тривалої роботи — запас за струмом і контроль теплового режиму.
Підключення
Повністю знеструмте лінію
Монтуйте модуль лише за відсутності мережевої напруги. Перевірте це відповідним приладом, а не тільки положенням вимикача.
Звірте маркування плати
Підключайте мережевий вхід і навантаження тільки до клем, позначених на отриманому модулі. Не визначайте призначення клем лише за їхнім розташуванням.
Перевірте проводку
Надійно затягніть клеми, виключіть оголені жили та передбачте механічне розвантаження мережевого кабелю. Переріз проводів і зовнішній захист мають відповідати навантаженню.
Виконайте пробний запуск
Починайте з малого рівня потужності та поступово збільшуйте його, контролюючи роботу навантаження, клем, проводів і радіатора. У разі запаху, іскріння, нестабільної роботи або надмірного нагрівання негайно знеструмте систему.
Закрийте струмовідні частини
Після перевірки встановіть модуль у непровідний корпус із вентиляцією. Ручка керування має бути доступною без можливості торкнутися плати чи клем.
Обмеження та безпека
Небезпечна мережева напруга
На платі та клемах присутня напруга 220 В AC. Дотик може спричинити ураження електричним струмом. Монтаж і обслуговування повинна виконувати людина з належною кваліфікацією тільки на повністю знеструмленій лінії.
Потрібен закритий корпус
Не експлуатуйте відкриту плату без захисного корпусу. Корпус має ізолювати струмовідні частини, утримувати проводи та водночас не перекривати необхідне відведення тепла.
Максимум не дорівнює безперервному режиму
Значення 2000 Вт і 9 А є верхніми межами. Для тривалого навантаження залишайте запас, контролюйте нагрівання й забезпечуйте вентиляцію. Не продовжуйте роботу, якщо плата, клеми або проводи надмірно нагріваються.
Зовнішній захист залишається обов’язковим
Захист модуля від перевантаження та короткого замикання не замінює автоматичний вимикач або запобіжник, підібраний під проводку й навантаження. Після спрацювання захисту спочатку усуньте причину аварії.
Перевіряйте тип навантаження
Несумісний LED-драйвер, двигун, трансформатор або електронний блок може мерехтіти, шуміти, втрачати функціональність чи пошкодитися. Використовуйте такі пристрої лише за явно підтвердженої сумісності з фазовим регулюванням.
FAQ
Чи можна постійно навантажувати регулятор на 2000 Вт?
Гарантований безперервний режим 2000 Вт не визначений. Розглядайте 2000 Вт і 9 А як максимальні межі, а для тривалої роботи зменшуйте навантаження, забезпечуйте вентиляцію та контролюйте нагрівання.
Чи підходить BTA-16 для LED-лампи?
Лише тоді, коли виробник конкретної LED-лампи або драйвера прямо дозволяє фазове димування. Звичайні недимовані LED-лампи можуть мерехтіти, шуміти або працювати нестабільно.
Чи можна регулювати оберти мережевого двигуна?
Сумісність залежить від типу двигуна, його електроніки, пускового струму й дозволеного способу керування. Без прямої вказівки виробника двигуна на сумісність із фазовим регулятором таке застосування не рекомендується.
Чи є на виході стабілізована напруга 50–220 В?
Ні. Модуль регулює передану потужність фазовим способом, а не формує стабілізовану синусоїдальну напругу. Діапазон 50–220 В описує регулювання, але не точність і не стабілізацію виходу.
Чи замінює модуль терморегулятор?
Ні. Потенціометр задає рівень потужності вручну, але модуль не вимірює температуру й не підтримує її автоматично.
Альтернативи для DC-двигунів
Для щіткового двигуна постійного струму потрібен DC ШІМ-регулятор, підібраний за напругою, робочим і пусковим струмом. У каталозі доступні компактний регулятор 5–35 В DC, регулятор 12–40 В DC до 10 А та DC-регулятор із реверсивним керуванням. Ці моделі не призначені для мережі 220 В AC.
