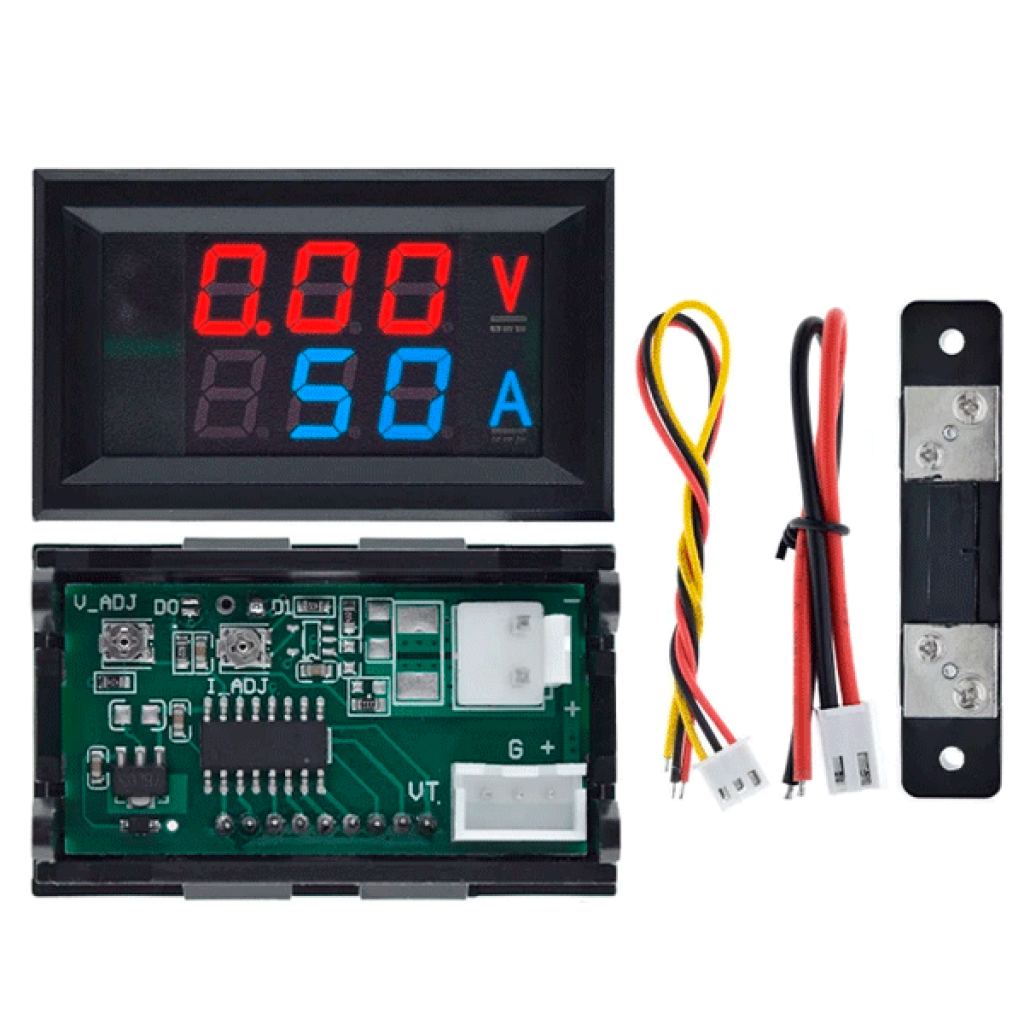

Коротко про вольтметр-амперметр 100 В / 50 А
Цифровий панельний прилад одночасно відображає напругу та струм у колі постійного струму. Напруга вимірюється в діапазоні 0–100 В, а струм — 0–50 А через зовнішній шунт.
Ключові характеристики
- Вимірювання напруги
- 0–100 В DC
- Вимірювання струму
- 0–50 А DC, через зовнішній шунт
- Живлення модуля
- 4–30 В DC
- Максимальний струм споживання
- 20 мА
- Точність
- ±1%
- Індикація
- червона — напруга, синя — струм
- Розміри модуля

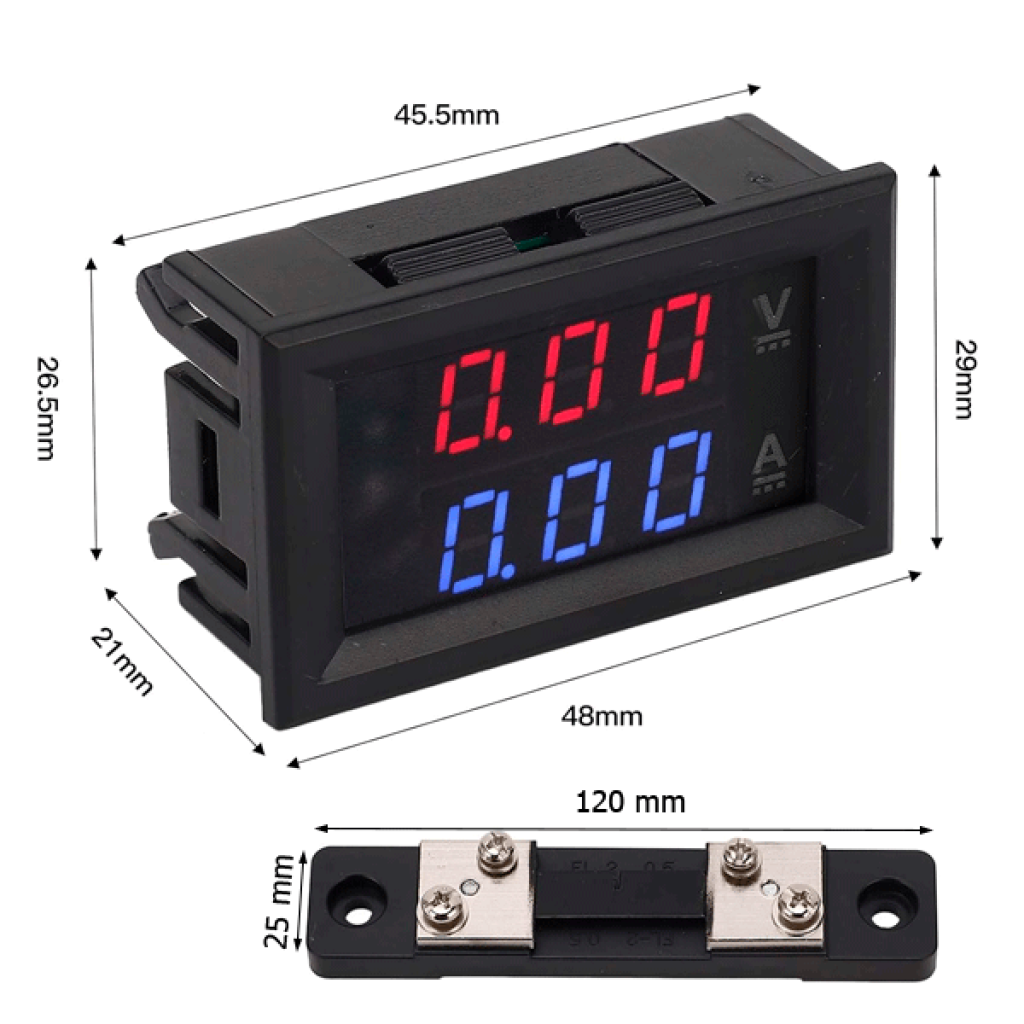

- 48 × 29 × 22 мм
- Робоча температура
- −10…+65 °C
Детальний опис та особливості
Одночасний контроль двох параметрів
Два LED-індикатори дають змогу бачити напругу та струм без перемикання режимів. Такий формат зручний для стаціонарного монтажу в блок живлення, зарядний пристрій, акумуляторну систему або випробувальний стенд.
Вимірювання струму через шунт
Силовий струм проходить через зовнішній шунт, установлений у розрив негативного проводу, а модуль вимірює падіння напруги на ньому. Правильне розділення силових і вимірювальних підключень впливає на точність показів та безпеку монтажу.
Окремі межі вимірювання та живлення
Діапазон 0–100 В стосується вимірювального входу, а 4–30 В — живлення електроніки та дисплеїв. Для контролю кола з напругою понад 30 В потрібне окреме джерело живлення модуля.
Розміри 48 × 29 × 22 мм дозволяють установити прилад у панель або корпус обладнання. Перед виготовленням монтажного отвору перевірте фактичну посадку та залиште місце для проводів і зовнішнього шунта.
Підійде / не підійде
Підійде
- для постійного контролю напруги та струму в колах DC;
- для акумуляторних систем, зарядних пристроїв, блоків живлення та навчальних стендів;
- для схем, у яких зовнішній шунт можна встановити в розрив негативного проводу;
- для панельного монтажу з достатнім місцем для модуля, проводів і шунта.
Не підійде
- для вимірювання змінної напруги або змінного струму;
- для кіл понад 100 В або струму понад 50 А;
- для схем, де потрібне вимірювання струму лише у позитивному проводі або гальванічно розв'язаний канал;
- як заміна мультиметра, реєстратора даних, лічильника енергії чи пристрою захисту.
Приклади застосування
Панель блока живлення
Прилад показує вихідну напругу та струм навантаження під час налаштування або перевірки DC-пристроїв.
Контроль акумуляторного навантаження
Модуль дає змогу спостерігати напругу батареї та струм вибраної гілки в межах 0–100 В і 0–50 А.
Вбудований індикатор у DC-обладнанні
Компактний корпус підходить для візуального контролю параметрів у зарядному пристрої, випробувальному стенді або саморобному джерелі живлення.
Підключення
Знеструмте коло
Виконуйте монтаж лише без напруги та переконайтеся, що джерело живлення від'єднане.
Установіть шунт
Підключіть зовнішній шунт послідовно в розрив негативного проводу контрольованого кола. Весь струм вибраної гілки має проходити через силові клеми шунта.
Підключіть вимірювальні проводи
Використовуйте окремі вимірювальні клеми шунта. Не затискайте тонкі вимірювальні проводи разом із силовими на великих клемах.
Подайте живлення на модуль
Живлення індикатора має залишатися в межах 4–30 В DC. Для вимірювання напруги понад 30 В використовуйте окреме джерело живлення модуля.
Перевірте схему
Перед увімкненням звірте полярність і призначення кожного проводу зі схемою саме вашого екземпляра. Перше ввімкнення виконайте з обмеженням струму.
Обмеження та безпека
Не перевищуйте 30 В на вході живлення модуля
Межа 100 В належить до вимірювального входу. Подача понад 30 В на лінії живлення дисплеїв може пошкодити прилад.
Не пропускайте силовий струм через тонкі проводи
Силове навантаження підключається через шунт і провідники відповідного перерізу. Ослаблений контакт або неправильне підключення до клем шунта може спричинити нагрівання та пошкодження.
50 А — межа вимірювання, а не гарантований безперервний режим
Допустимий тривалий струм визначають шунт, переріз проводів, клеми, якість контактів і умови охолодження. Не використовуйте граничне значення як дозвіл на навантаження без перевірки всієї силової частини.
Перевіряйте зворотні шляхи струму
У багатоканальній системі зі спільним мінусом паралельний зворотний провід може обійти потрібний шунт або змішати покази кількох каналів.[1] Перед монтажем кількох приладів перевірте повну схему повернення струму.
Індикатор не замінює захист кола
Запобіжник або інший захисний апарат добирають окремо за проводкою та навантаженням. Для сумісного низьковольтного автомобільного кола з номіналом до 40 А можна окремо підібрати автомобільний запобіжник Mini, якщо цей типорозмір відповідає тримачу.
Захищайте від вологи та конденсації
Використовуйте модуль у межах −10…+65 °C та ізолюйте відкриті електричні з'єднання від випадкового контакту.
FAQ
Чи можна вимірювати напругу до 100 В?
Вольтметр вимірює 0–100 В DC. Якщо напруга кола перевищує 30 В, сам модуль потрібно живити від окремого джерела 4–30 В DC.
Де встановлюється зовнішній шунт?
Зовнішній шунт установлюється послідовно в розрив негативного проводу контрольованого кола.
Чи можна вимірювати струм без шунта?
Амперметр розрахований на роботу із зовнішнім шунтом. Без правильно підключеного сумісного шунта покази струму не будуть коректними.
Чи вимірює прилад змінний струм?
Вольтметр-амперметр призначений для кіл постійного струму та постійної напруги.
Чи захищає модуль акумулятор від перезаряду або глибокого розряду?
Модуль лише відображає напругу та струм. Для автоматичного відключення потрібен окремий контролер або захисний пристрій.
Документи та джерела
- Electrical Engineering Stack Exchange, The issues of common ground with voltmeter and ammeters, 2020 — пояснення зворотних шляхів струму для кількох приладів із low-side шунтами та спільним мінусом.
