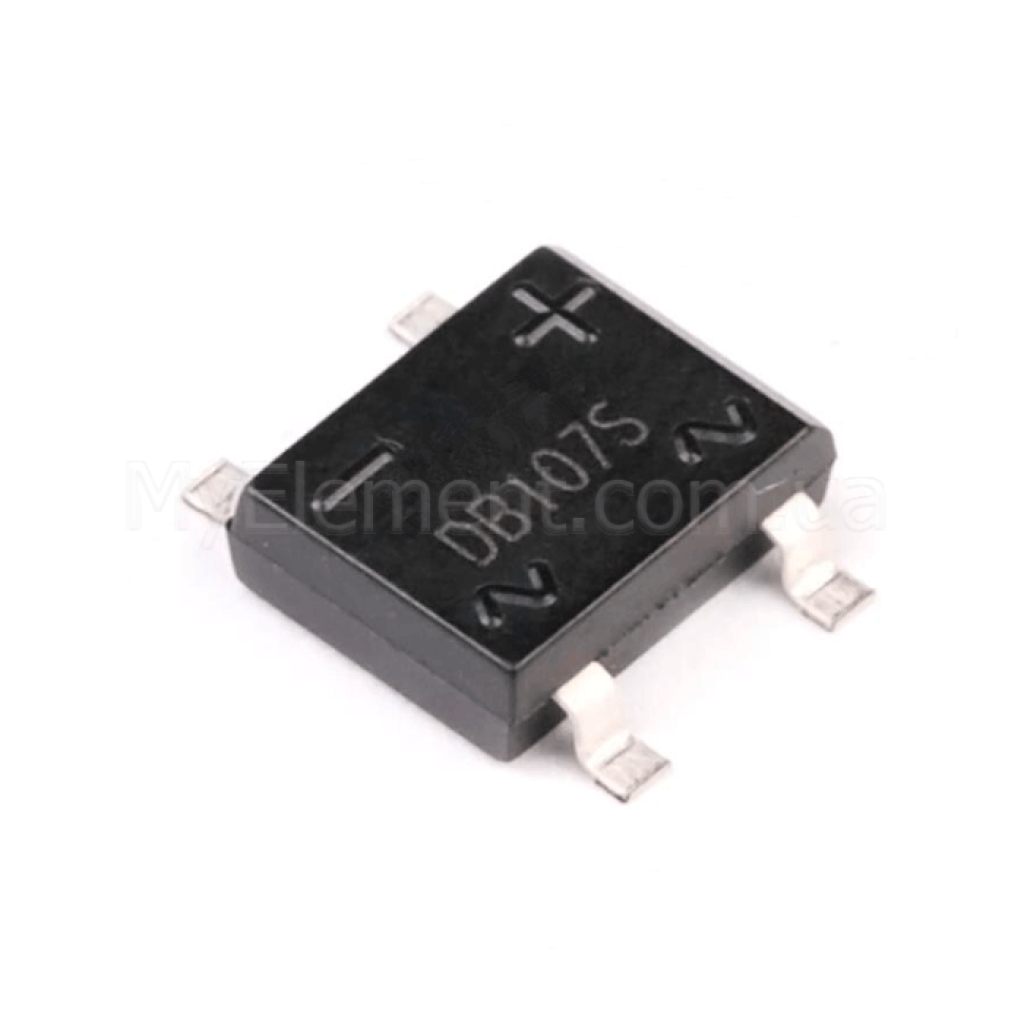

Діодний міст DB107S корпус SOP-4 (1А 1000V)

Країна-виробник: Китай Код товару: 5528
0
Все про товар
Опис
Характеристики
Відгуки 0
Питання0
В наявності
Код товару: 5528
3.00 грн
Знайшли дешевше?
🚚 Відправка щодня о 15 годині, окрім неділі
Максимальна напруга:1000 V
Максимальний струм:1 А
Тип корпусу:SOP-4
Доставка
Новою Поштою у відділення та поштомати
Новою Поштою у відділення та поштомати
від 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фіксована 49грн
Укрпоштою у відділення по Україні
Укрпоштою у відділення по Україні
від 55 ₴
Meest Пошта
Meest Пошта
від 80 ₴
Оплата
Оплата карткою Оплата карткою
Переказ на картку Переказ на картку
Оплата на IBAN Оплата на IBAN
Безготівковий розрахунок Безготівковий розрахунок
Післяплата Післяплата
Гарантійні положення
Гарантійні зобов'язання на товари, які були паяні, не поширюються
Діодний міст DB107S корпус SOP-4 (1А 1000V)
Код товару: 5528
3.00 грн
Опис

Діодний міст DB107S SOP-4

Однофазний скляно‑пасивований кремнієвий діодний міст на 1 А / 1000 В у компактному корпусі для поверхневого монтажу.

Основні переваги

Скляно‑пасивована структура

Підвищує надійність кристала та стабільність параметрів у часі.

Низьке VF

Максимальне пряме падіння напруги 1,0 В на елемент при IF = 1 А (25°C) зменшує втрати.

Висока ударна стійкість

Імпульсний струм перевантаження до 45 А (8,3 мс, напівсинус).

SMD‑застосування

Призначений для поверхневого монтажу; пластик UL 94V‑0; безсвинцеве виконання (RoHS).

Ключові характеристики

Конфігурація:Однофазний мостовий випрямляч
Повторювана обернена напруга (VRRM):1000 В
RMS обернена напруга (VRMS):700 В
Середній випрямлений струм (IF(AV)):1,0 А (при TC = 100°C)
Імпульсний струм перевантаження (IFSM):45 А (8,3 мс, JEDEC)
Пряме падіння напруги (VF):1,0 В на елемент при IF = 1 А, TJ = 25°C
Зворотний струм (IR) при 25°C:5 мкА (на номінальній оберненій напрузі)
Зворотний струм (IR) при 125°C:200 мкА
Типова ємність переходу (CJ):25 пФ (1,0 МГц, VR = 4,0 В)
Діапазон температур (TJ, TSTG):−55…+150 °C

Детальні технічні параметри

  • Тепловий опір: RθJA ≈ 40 °C/Вт; RθJL ≈ 15 °C/Вт (типові значення).
  • Монтажна орієнтація: довільна (Mounting position: Any).
  • Виводи: покриті, придатні до пайки за MIL‑STD‑202, Method 208.
  • Матеріал корпусу: пластик з UL 94V‑0; виконання без свинцю (Pb‑Free).
  • Умови навантаження: для ємнісного навантаження зменшувати робочий струм на 20%.
Примітка: параметри базуються на документації SMC Diode Solutions для DB101S–DB107S. Джерело: SMC Diode Solutions Datasheet (PDF).

Основні сфери застосування

  • Випрямлення однофазної змінної напруги у загальних випрямних колах.
  • Поверхневий монтаж у компактних SMD‑вузлах та модулях живлення.

Сумісні позначення та альтернативи

Суміжні варіанти тієї ж серії та корпусу з іншим VRRM: DB101S (50 В), DB102S (100 В), DB103S (200 В), DB104S (400 В), DB105S (600 В), DB106S (800 В); DB107S — 1000 В.

Питання-відповіді (FAQ)

Який максимальний середній струм моста?

1,0 А при температурі корпусу 100°C (IF(AV) = 1 А).

Яка ударна стійкість за струмом?

До 45 А протягом 8,3 мс (одна напівсинусоїда, JEDEC).

Яке пряме падіння напруги?

Близько 1,0 В на кожен діод при IF = 1 А та TJ = 25°C.

Характеристики
Основні
Максимальна напруга
1000 V
Максимальний струм
1 А
Тип корпусу
SOP-4
Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді
Додайте питання, і ми відповімо найближчим часом.

Немає питань про даний товар, станьте першим і задайте своє питання.
