Коротко про MC-38

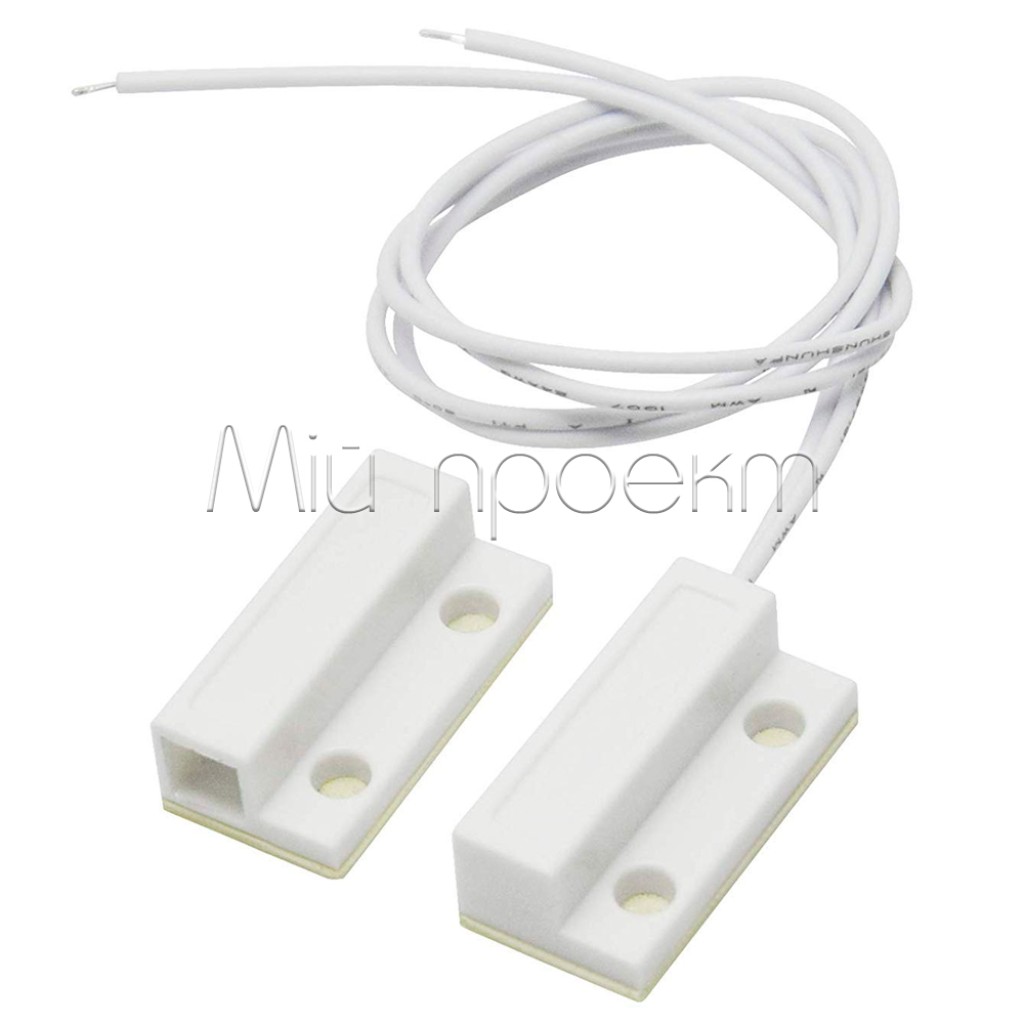

MC-38 — дротовий магнітний датчик відкриття дверей і вікон для сигналізації та автоматики. Контакти замкнуті з наближеним магнітом і розмикаються після його віддалення. Для сповіщень або керування обладнанням потрібна зовнішня сигналізація чи контролер із сумісним контактним входом.
Ключові характеристики
- Модель
- MC-38
- Тип виходу
- NC для охоронного шлейфа: замкнений із наближеним магнітом, розімкнений із віддаленим
- Відстань спрацювання
- 15–25 мм
- Максимальна напруга
- 100 В
- Максимальний струм
- 500 мА
- Максимальна потужність комутації
- 10 Вт

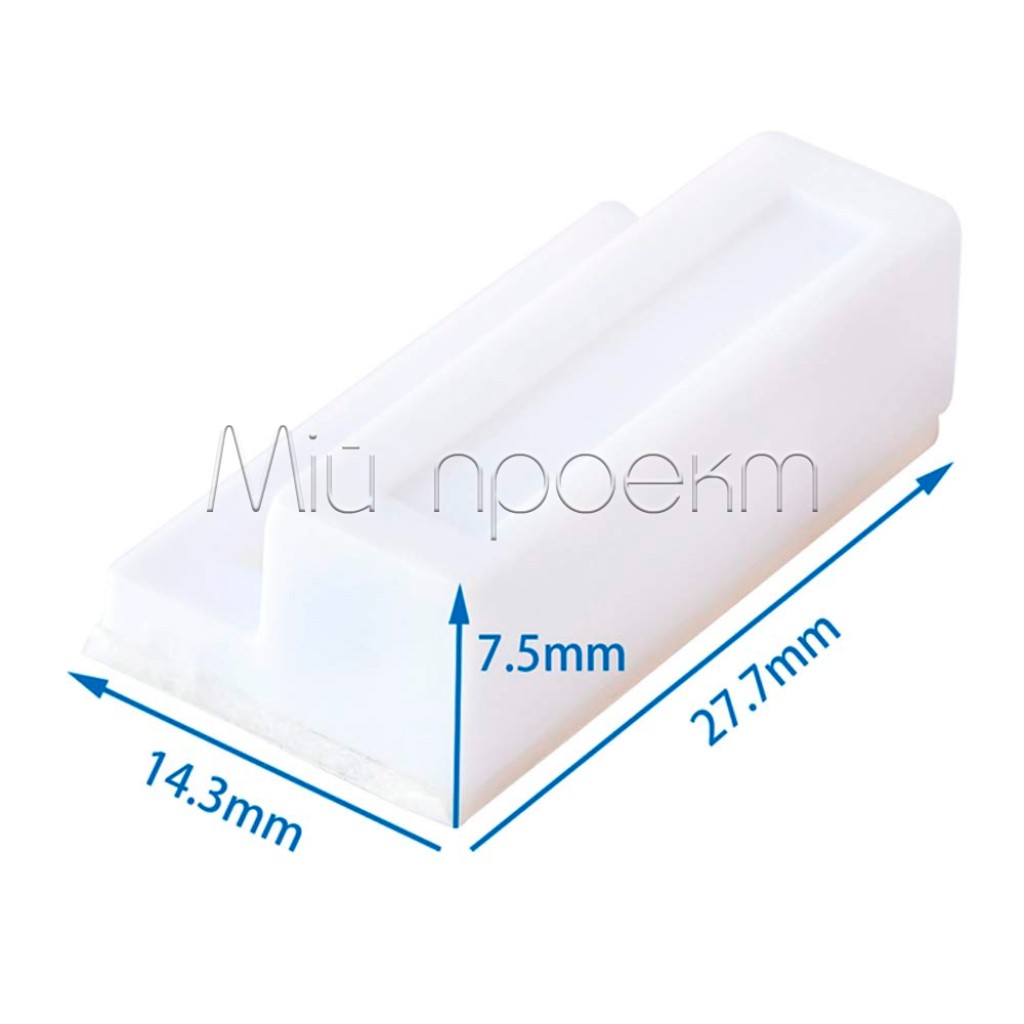

- Розміри
- 27,7 × 14,3 × 7,5 мм

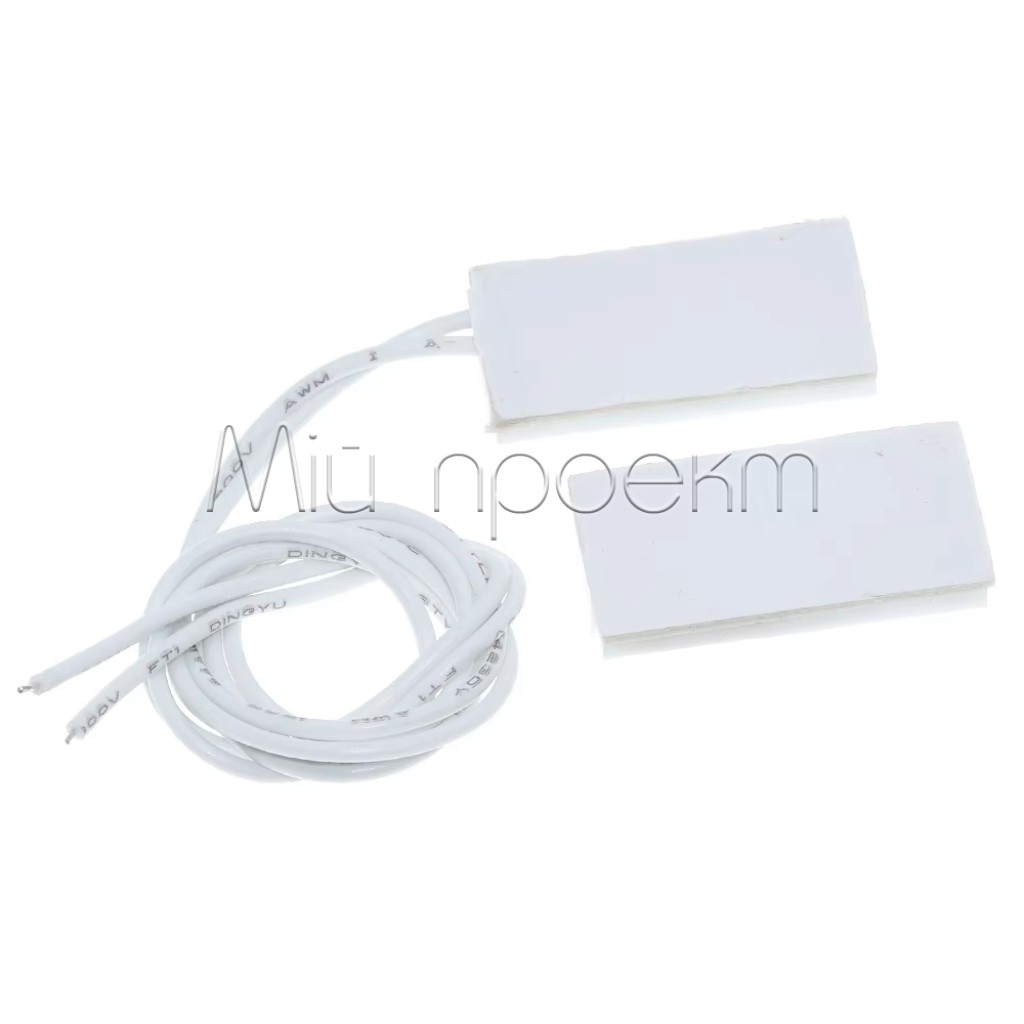

- Провід
- 260 мм, 24 AWG
- Корпус
- Білий АБС-пластик
- Температура експлуатації
- −20…+60 °C
Детальний опис та особливості

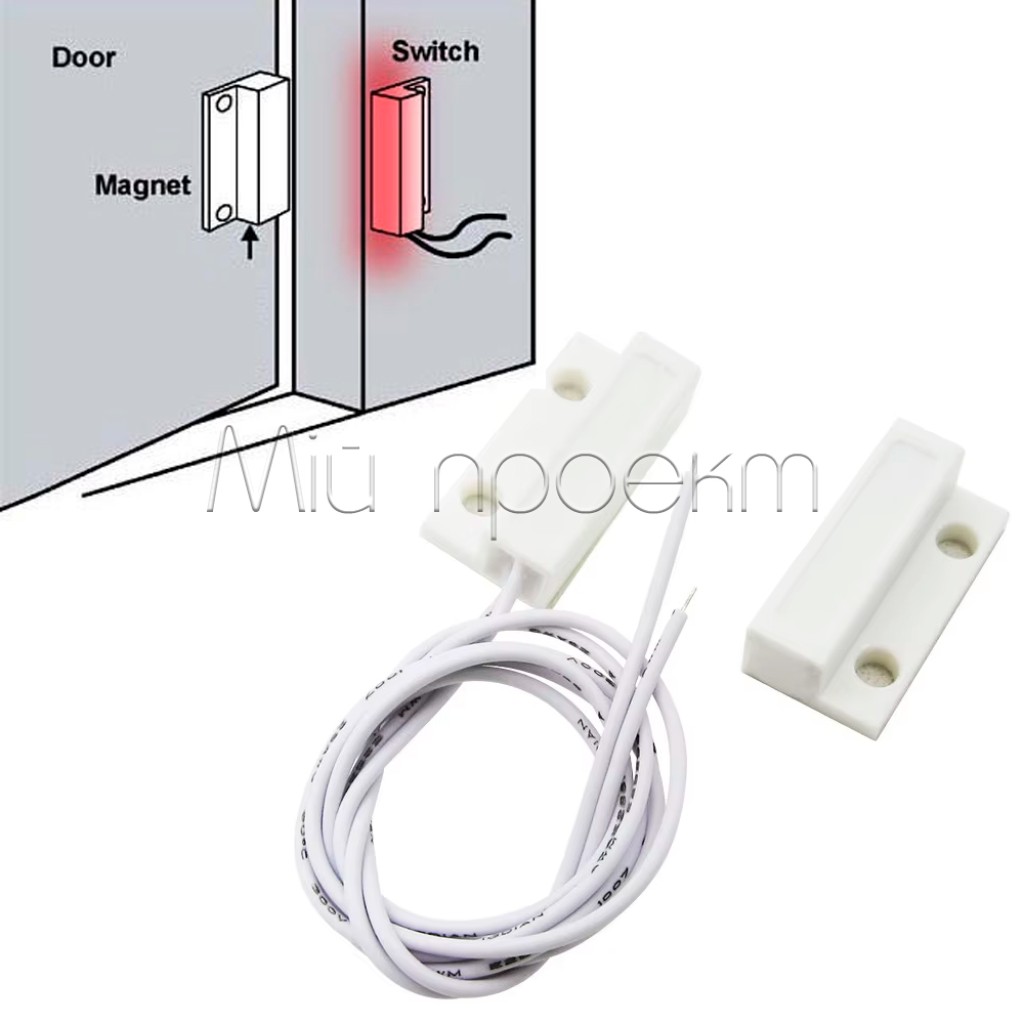

Датчик і магніт встановлюють на різних частинах дверної або віконної конструкції. Під час відкривання вони віддаляються один від одного, а контактне коло розривається. Такий контроль не потребує натискання дверима на механічний важіль.
Контактний вихід передає стан дверей, а реакцію на його зміну визначає підключене обладнання. MC-38 не має вибору між двома окремими режимами NC та NO: у цій модифікації замиканню відповідає наближений магніт.
Розташування обох частин впливає на спрацювання. Під час монтажу підберіть зазор, за якого контакт повторювано замикається при зачиненні та розмикається при відкриванні. Не використовуйте граничну відстань як гарантований монтажний зазор.
Підійде / не підійде
Підійде
- Для контролю дверей і вікон через сумісний вхід охоронної системи, що реагує на розмикання шлейфа.
- Для автоматизації за станом дверцят через контролер із контактним входом.
- Для конструкцій, де можна встановити датчик і магніт навпроти один одного.
Не підійде
- Як автономна сигналізація без зовнішнього пристрою обробки сигналу.
- Для прямого підключення до мережі 230 В.
- Як перекидний перемикач із вибором контактів NO та NC.
Якщо потрібні перекидні контакти та допустиме механічне натискання, розгляньте кінцевий мікроперемикач KW10-Z1P із контактами C, NO та NC. Це інший принцип спрацювання, а не пряма заміна MC-38.
Приклади застосування
- Контроль вхідних дверей: датчик підключають до сумісного входу сигналізації, а магніт розміщують на рухомій частині. Відкривання розриває сигнальне коло.
- Освітлення шафи: контролер зчитує стан дверцят і керує світлом через окремий силовий вихід, не пропускаючи струм лампи через датчик.
Підключення та монтаж
Перевірте контакт
На відключеному від обладнання датчику перевірте мультиметром замикання з наближеним магнітом і розмикання після його віддалення.
Підберіть положення
Сумістіть датчик і магніт на зачинених дверях або вікні. Перед остаточним кріпленням перевірте обидва стани на всьому ході рухомої частини.
Підключіть сигнальне коло
Знеструмте обладнання та підключіть датчик за схемою сумісного входу сигналізації чи контролера. Налаштуйте реакцію на розрив кола.
Перевірте систему
Після монтажу кілька разів відкрийте й зачиніть двері, перевіряючи стан входу та реакцію обладнання. Повторюйте перевірку періодично.
Обмеження та безпека
Не підключайте до 230 В
Використовуйте датчик у сигнальних колах із параметрами в межах допустимих значень. Монтаж і прозвонювання виконуйте без напруги.
Дотримуйтеся всіх електричних меж
Обмеження 100 В, 500 мА та 10 Вт діють одночасно. Не поєднуйте максимальні напругу і струм, якщо при цьому перевищується допустима потужність. Для керування навантаженням застосовуйте окремий силовий пристрій.
Захистіть провід і кріплення
Не затискайте кабель рухомими частинами. Після зміщення магніту, датчика або регулювання дверей повторно перевірте спрацювання. Дотримуйтеся температурного діапазону −20…+60 °C.
FAQ

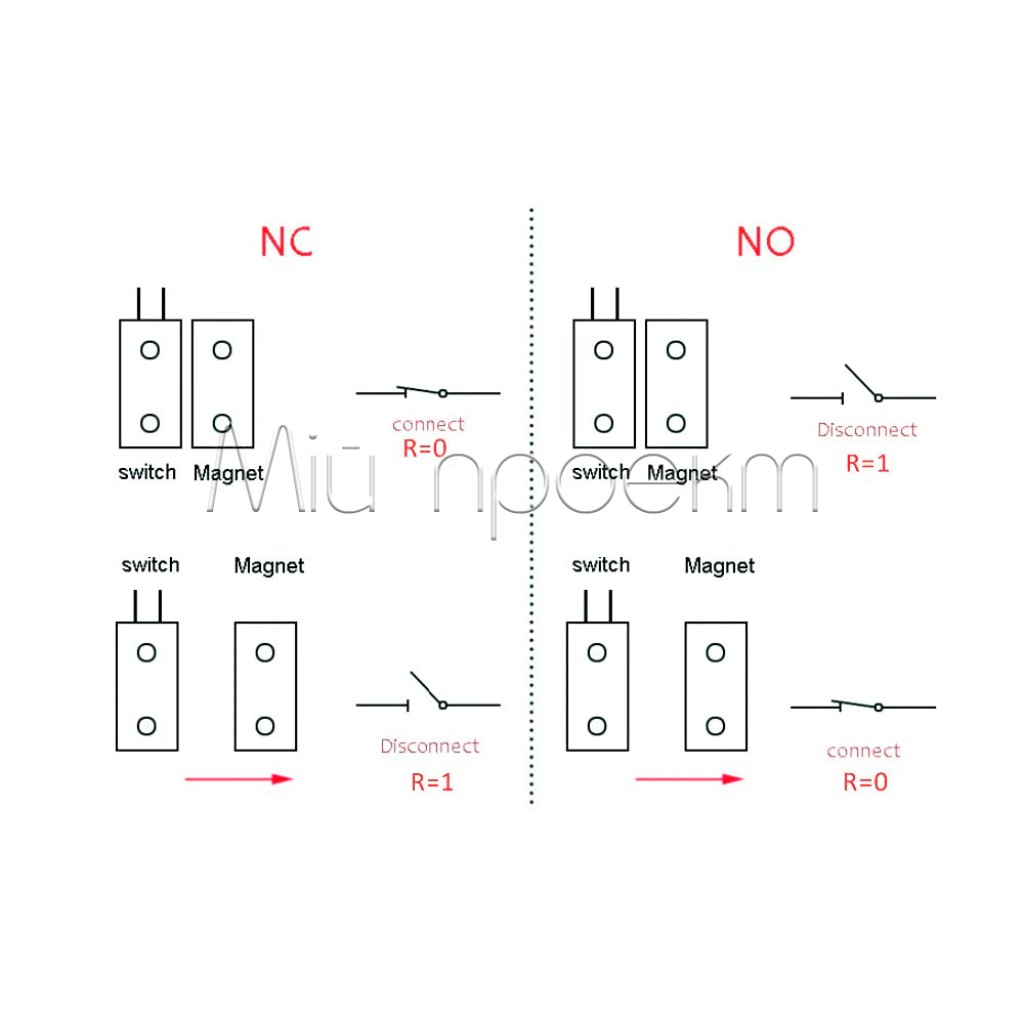

Що означає NC у цього MC-38?
MC-38 замикає коло, коли магніт поруч і двері зачинені. Віддалення магніту розмикає контакт; цю зміну обробляє підключена система.
Чи можна встановити зазор рівно 25 мм?
Робочий зазор MC-38 підбирайте перевіркою на місці. Діапазон спрацювання 15–25 мм не гарантує стабільного замикання на граничній відстані за будь-якого розташування.
Чи датчик сам подає тривогу?
MC-38 змінює стан контактного кола. Звуковий сигнал, повідомлення або іншу дію забезпечує підключена сигналізація чи контролер.
