Коротко про KW10-Z1P

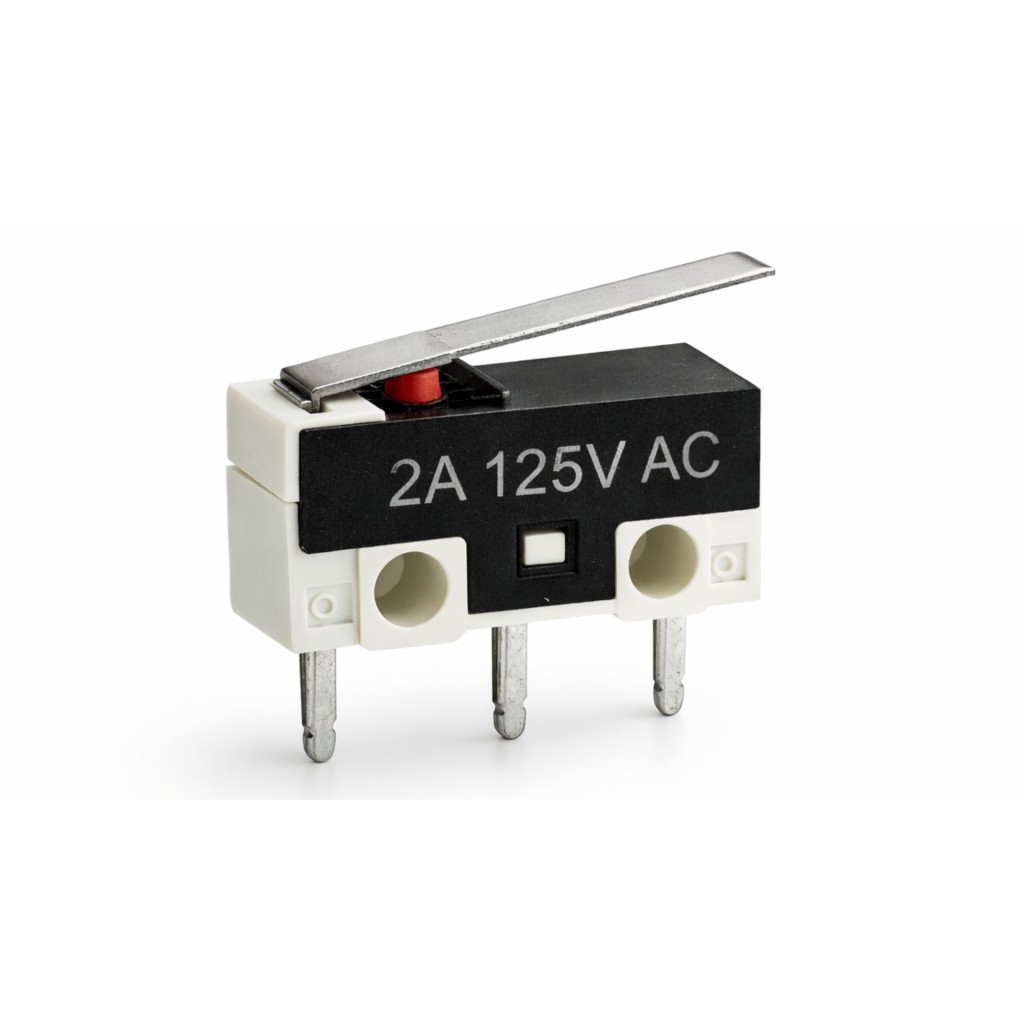

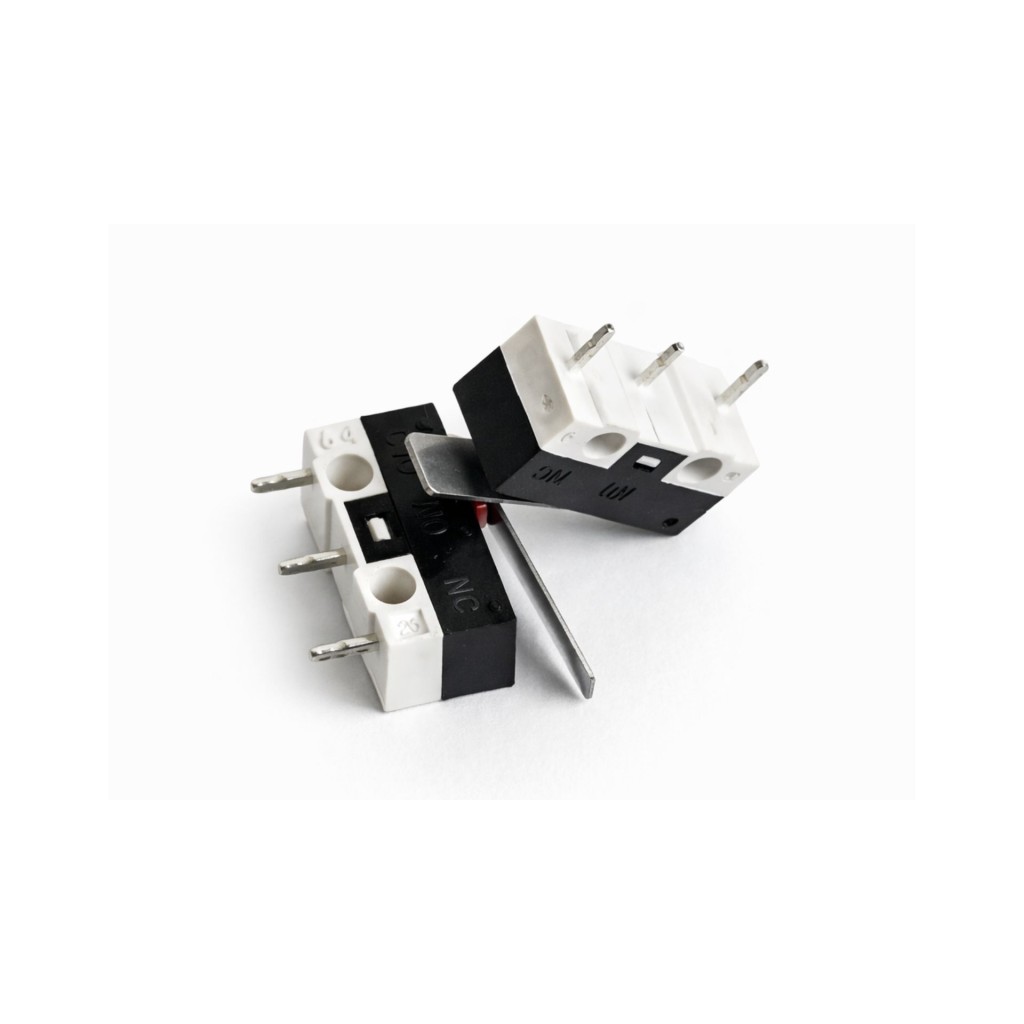

KW10-Z1P — компактний кінцевий мікроперемикач із прямим важелем, трьома контактами та перекидною схемою SPDT. Він перетворює механічне натискання на дискретний електричний сигнал і підходить для контролю кінця ходу, положення рухомого вузла або стану кришки.
Ключові характеристики
- Тип
- кінцевий мікроперемикач миттєвої дії
- Модель
- KW10-Z1P
- Контактна група
- SPDT, 3 контакти: C, NO, NC
- Виконавчий елемент
- прямий важіль
- Виводи
- прямі, крок 5,08 мм
- Номінал при 125 В AC
- 3 А[1]
- Номінал при 250 В AC
- 1 А[1]
- Робоча температура
- −25…+75 °C[1]
- Ступінь захисту
- IP40
Детальний опис та особливості
Принцип роботи
Натискання на прямий важіль перемикає спільний контакт C між нормально замкненим NC і нормально розімкненим NO. Завдяки цьому один мікроперемикач можна використовувати з різною логікою: замикати коло під час натискання або, навпаки, розмикати його.
Монтаж у механізмі
Прямі виводи з кроком 5,08 мм придатні для монтажу в плату або пайки проводів. Положення перемикача потрібно підібрати так, щоб рухома деталь натискала на важіль плавно, без бокового перекосу та надмірного ходу після спрацювання.
Робота з контролером
KW10-Z1P можна підключити до дискретного входу Arduino, ESP, STM32 або іншого контролера як звичайний сухий контакт. Для стабільного стану входу потрібне підтягування pull-up або pull-down, а програмна обробка дребезгу запобігає реєстрації одного натискання як кількох подій.[2]
Підійде / не підійде
Підійде
- для контролю кінцевої або початкової позиції рухомого механізму;
- для endstop-входів 3D-принтерів і невеликих CNC-вузлів після перевірки кріплення та геометрії;
- для визначення закриття кришки, дверцят або натискання механічного вузла;
- для дискретних входів мікроконтролерів і систем автоматики;
- для заміни перемикача, якщо збігаються схема контактів, крок виводів і механічні розміри.
Не підійде
- для безконтактного визначення положення;
- для роботи під дощем, у вологому середовищі або в умовах інтенсивного пилу без захисного корпусу;
- для навантажень, що перевищують 3 А при 125 В AC або 1 А при 250 В AC;
- для прямої комутації двигунів, котушок та інших індуктивних навантажень без урахування пускового струму й захисту контактів;
- як гарантована механічна заміна без звіряння габаритів і положення важеля.
Приклади застосування
Кінцевик осі
Перемикач фіксує досягнення кареткою заданої точки та передає дискретний сигнал контролеру 3D-принтера, CNC або роботизованого вузла.
Контроль кришки
Важіль спрацьовує під час закриття дверцят або кришки, після чого контакти NO або NC формують потрібний стан сигнального кола.
Обмеження ходу
KW10-Z1P можна встановити біля механічної межі руху захвата, платформи або іншої деталі, залишивши окремий фізичний упор для захисту перемикача від надмірного натискання.
Підключення
Знеструмте коло
Виконуйте пайку, прозвонювання та монтаж лише без поданої напруги.
Визначте контакти

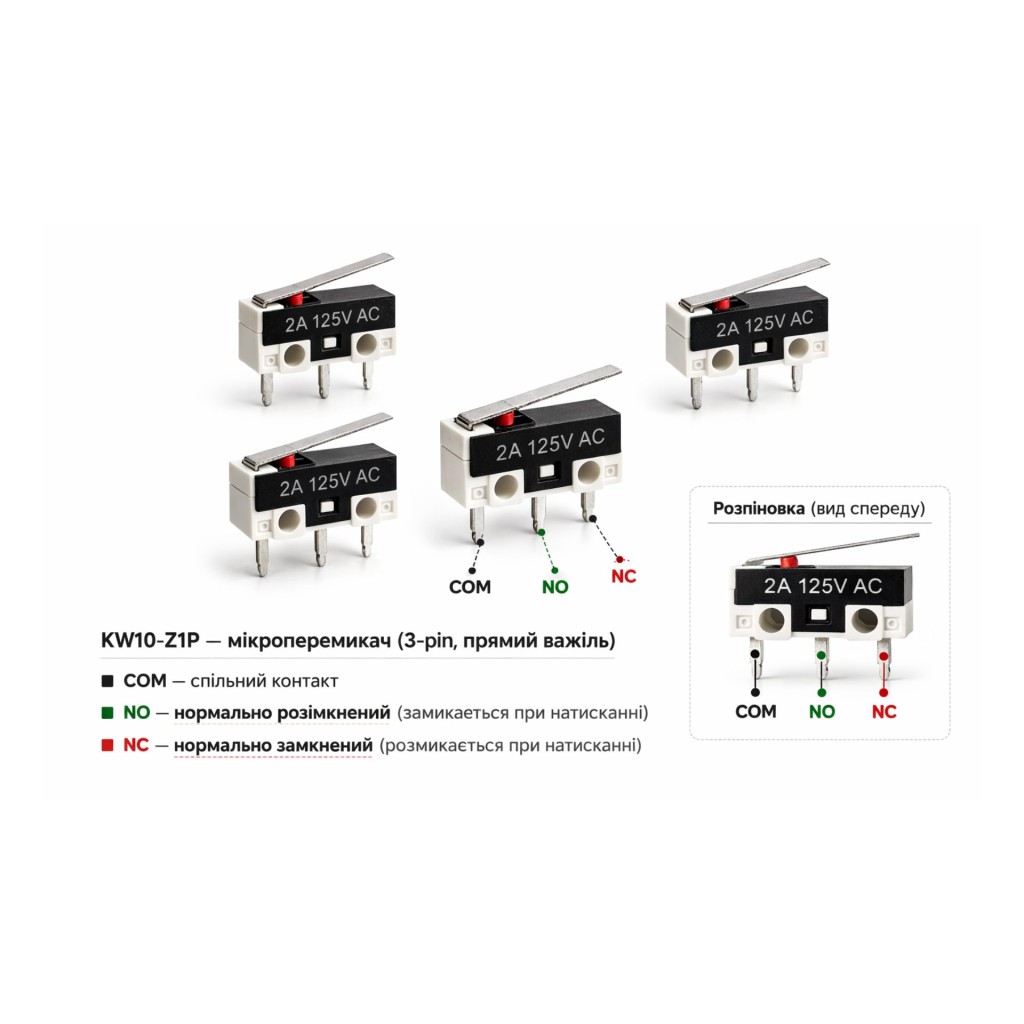

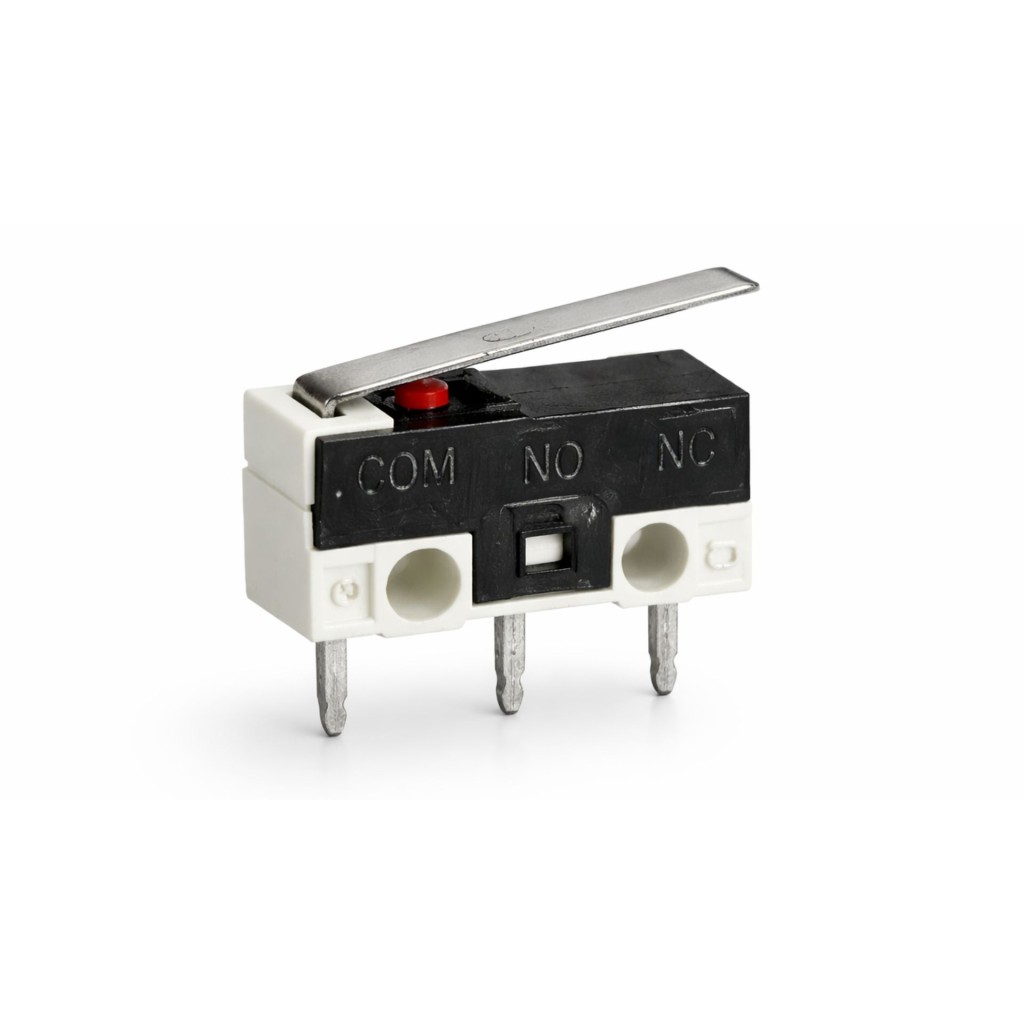

Звірте позначення C, NO і NC на корпусі. Якщо маркування нечітке, перевірте пари контактів мультиметром без натискання та після натискання на важіль.
Оберіть логіку
Пара C + NO замикається під час спрацювання, а C + NC у цей момент розмикається. Оберіть пару відповідно до логіки входу вашого пристрою.
Налаштуйте механіку
Розташуйте перемикач так, щоб важіль натискався в потрібній точці без бокового навантаження. Після монтажу перевірте повторюваність спрацювання вручну.
Перевірте сигнал
Для цифрового входу налаштуйте pull-up або pull-down і додайте програмний debounce. Потім перевірте обидва стани у робочому циклі механізму.
Обмеження та безпека
Небезпечна напруга
Підключення до мережевої напруги виконуйте лише у знеструмленому стані, із належною ізоляцією, захисним корпусом і дотриманням правил електробезпеки. Номінал струму залежить від напруги: до 3 А при 125 В AC або до 1 А при 250 В AC.
Індуктивні навантаження
Двигуни, соленоїди, котушки та реле можуть створювати пускові струми й імпульси самоіндукції. Для них передбачте запас за струмом та відповідний елемент захисту або окремий комутаційний апарат.
Захист від середовища
Ступінь IP40 не розрахований на воду. Встановлюйте перемикач у сухому захищеному місці та використовуйте його в межах температури −25…+75 °C.
Механічний упор
Не використовуйте корпус і важіль як єдиний силовий обмежувач руху. Окремий механічний упор зменшує ризик деформації важеля та пошкодження перемикача.
FAQ
Чим відрізняються контакти NO і NC?
NO розімкнений у спокої та замикається під час натискання. NC замкнений у спокої та розмикається після спрацювання. Контакт C є спільним для обох режимів.
Чи можна підключити KW10-Z1P до Arduino?
Так. Підключіть C і вибраний NO або NC до цифрового входу та загального проводу, налаштуйте підтягування входу й програмну обробку дребезгу.
Чи можна комутувати 3 А при 250 В AC?
Ні. Для 250 В AC номінал становить 1 А. Значення 3 А стосується режиму 125 В AC.
Як перевірити сумісність під час заміни?
Звірте схему SPDT, положення C / NO / NC, крок виводів 5,08 мм, габарити корпусу, довжину й напрямок важеля, точку спрацювання та електричний режим навантаження.
Альтернатива для безконтактного спрацювання
Якщо механічний дотик небажаний і в системі доступне живлення 5 В, для визначення положення за допомогою магніту можна розглянути датчик Холла KY-003. Це не пряма заміна: він потребує живлення, магніту та цифрового входу контролера.
Документи та джерела
- Daier Electron Co., Ltd. — KW10-Z1P: номінали 3 А при 125 В AC, 1 А при 250 В AC та робоча температура −25…+75 °C.
- Arduino Documentation — Debounce on a Pushbutton: обробка дребезгу механічного перемикача на цифровому вході.
