KY-003 Датчик Хола

Країна-виробник: Китай Код товару: 1220
0
Все про товар
Опис
Характеристики
Відгуки 0
Питання0
FAQ

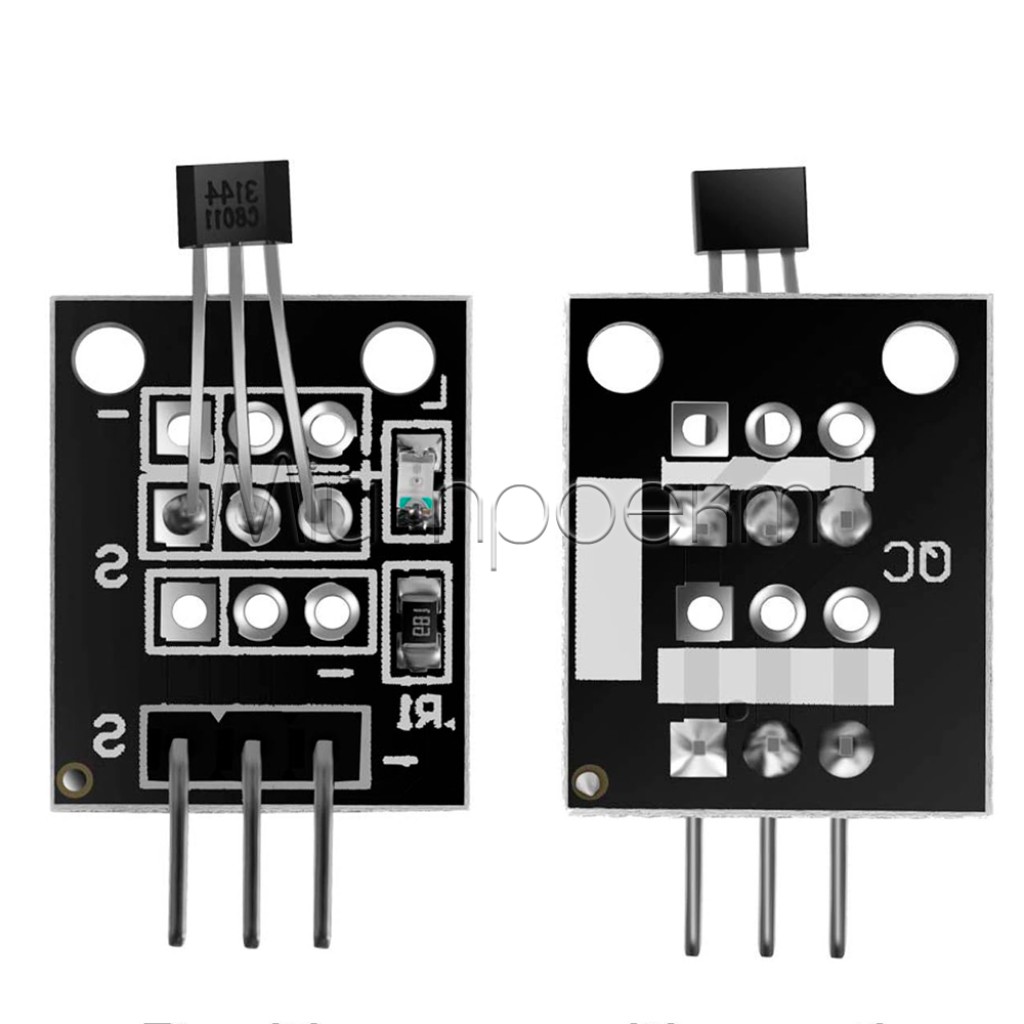

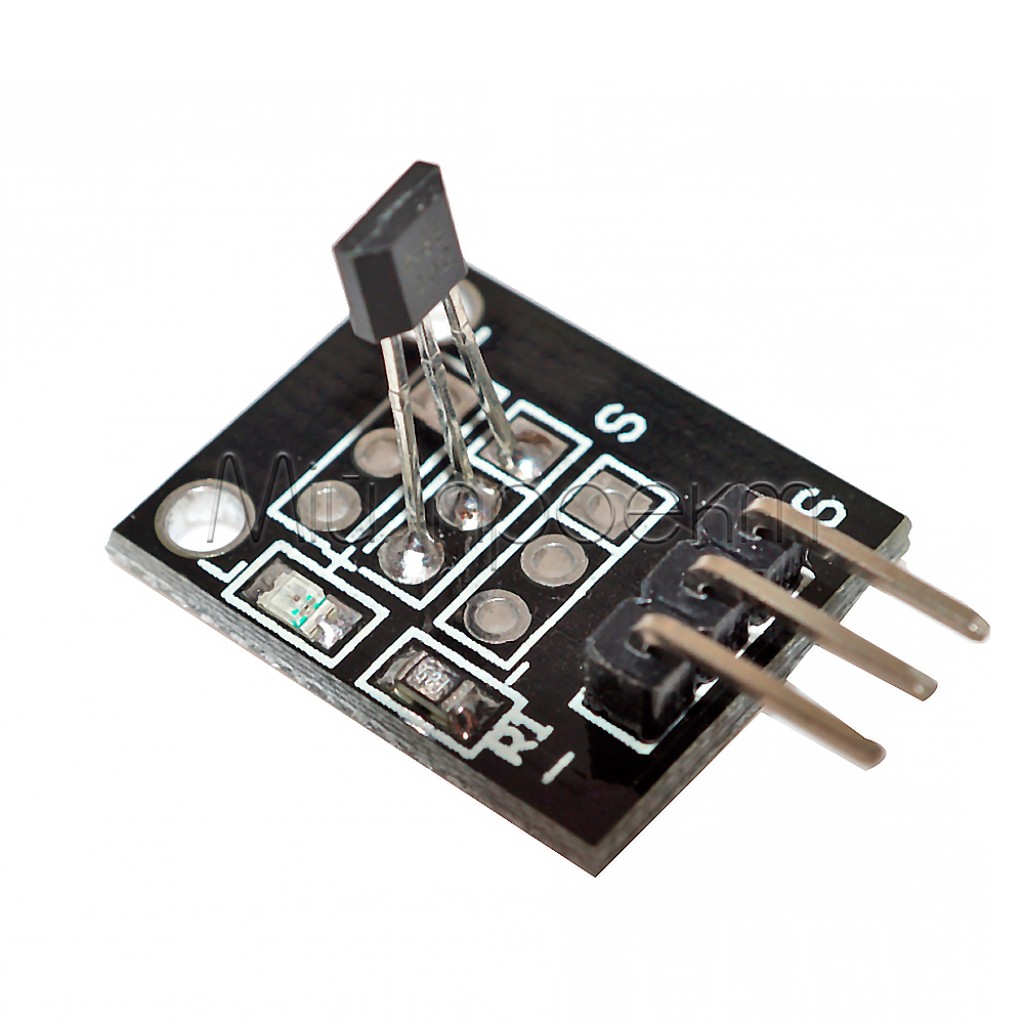

KY-003 Датчик Хола
KY-003 Датчик Хола
KY-003 Датчик Хола
KY-003 Датчик Хола
KY-003 Датчик Хола
Немає в наявності
Код товару: 1220
18.00 грн
🚚 Відправка щодня о 15 годині, окрім неділі
-Вхідна напруга-:5 В DC
-Максимальний струм-:15 мА
-Тип вихідного сигналу-:Цифровий: HIGH у стані спокою, LOW при спрацюванні
-Розміри-:19 × 15,3 мм
-Діапазон робочої температури-:−40…+85 °C
-Тип датчика-:Цифровий однополярний датчик Холла
-Логічний рівень GPIO-:Для цифрового входу, що допускає 5 В; для GPIO 3,3 В потрібне узгодження рівнів
Доставка
Новою Поштою у відділення та поштомати
Новою Поштою у відділення та поштомати
від 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фіксована 49грн
Укрпоштою у відділення по Україні
Укрпоштою у відділення по Україні
від 55 ₴
Meest Пошта
Meest Пошта
від 80 ₴
Оплата
Оплата карткою Оплата карткою
Переказ на картку Переказ на картку
Оплата на IBAN Оплата на IBAN
Безготівковий розрахунок Безготівковий розрахунок
Післяплата Післяплата
Гарантійні положення
Гарантійні зобов'язання на товари, які були паяні, не поширюються
KY-003 Датчик Хола
Код товару: 1220
18.00 грн
Опис

Коротко про KY-003

KY-003 — цифровий датчик Холла для безконтактного виявлення магніту, контролю положення та підрахунку проходів магнітної мітки. Модуль живиться від 5 В і передає контролеру двійковий стан, а не числове значення магнітного поля.

Датчик реагує на один полюс магніту: перед монтажем потрібно підібрати орієнтацію та робочий зазор. Для контролерів із логікою 3,3 В необхідно узгодити сигнальні рівні.

Ключові характеристики

Тип
цифровий однополярний датчик Холла
Живлення
5 В DC
Вихід
HIGH у стані спокою, LOW при спрацюванні
Підключення

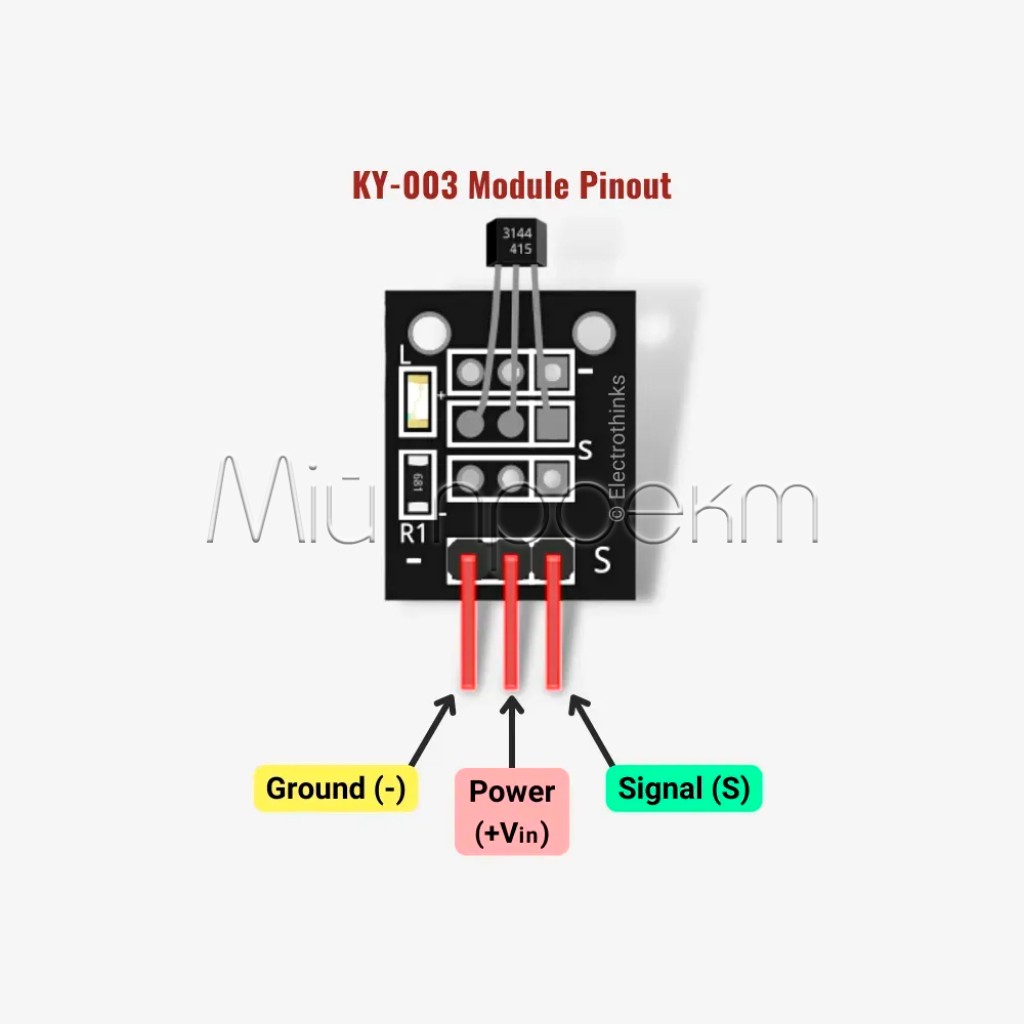

3 контакти: живлення VCC, земля GND, сигнал S
Індикація
червоний світлодіод спрацювання
Чутливий елемент
A3144 або функціональний аналог
Розміри модуля

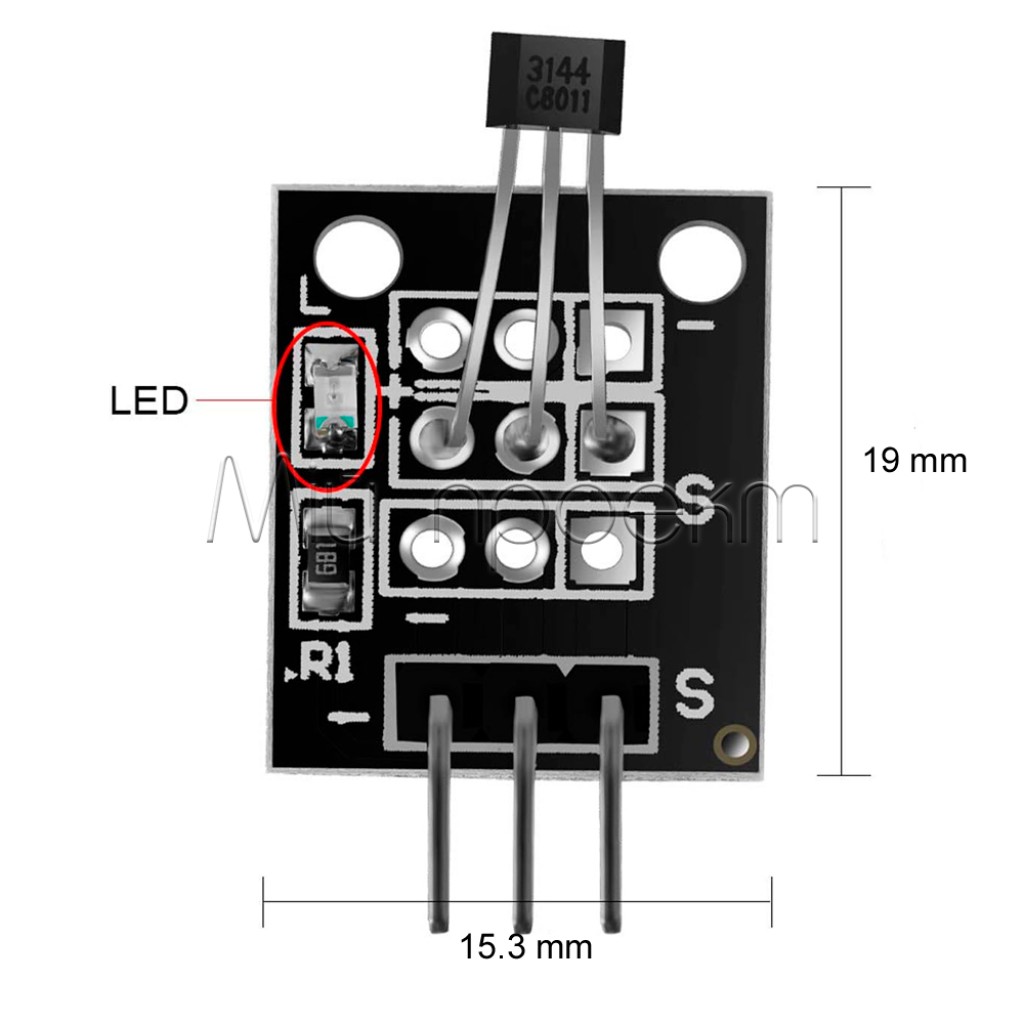

19 × 15,3 мм
Робоча температура
−40…+85 °C

Детальний опис та особливості

Датчик Холла перемикає вихід під дією магнітного поля відповідної полярності. Механічного контакту з магнітом не потрібно, тому KY-003 можна використати як сигнальний елемент безконтактного кінцевика. Червоний LED допомагає знайти положення спрацювання під час налагодження.

Цифровий вихід зчитується входом контролера без АЦП. Програма визначає стан механізму або рахує переходи сигналу, а обчислення швидкості, журналювання чи керування зовнішніми пристроями виконує вже контролер. Сам KY-003 не показує оберти за хвилину та не вимірює відстань.

Робочий зазор залежить від сили й орієнтації магніту. Перевіряйте спрацювання та повернення у стан спокою з тим самим магнітом і за тієї самої траєкторії, які будуть у готовій конструкції. Фіксованої універсальної відстані виявлення для різних магнітів немає.

Підійде / не підійде

Підійде

  • Для магнітного кінцевика та контролю положення рухомої деталі.
  • Для лічильника проходів магнітної мітки з обробкою сигналу мікроконтролером.
  • Для навчальних схем із цифровими входами та дослідів з ефектом Холла.

Не підійде

  • Для вимірювання сили магнітного поля аналоговим сигналом. Для спостереження за його змінами оберіть KY-024 з аналоговим і цифровим виходами; це також не калібрований магнітометр.
  • Як готовий вимірювач відстані або тахометр без контролера та програми.
  • Для роботи просто неба без захисту плати від води та конденсату.

Приклади застосування

  • Контроль закриття шухляди. Закріпіть магніт на рухомій частині, а датчик — на корпусі. Підберіть положення так, щоб контролер розрізняв закритий і відкритий стани, та перевірте кілька циклів руху.
  • Лічильник обертів колеса. Магнітна мітка проходить повз нерухомий KY-003, а контролер рахує імпульси. Для обчислення швидкості потрібно врахувати кількість міток на оберт і перевірити, чи немає пропусків на робочій швидкості.
  • Навчальний магнітний перемикач. Зчитуйте цифровий стан і змінюйте повідомлення або індикацію в програмі при наближенні магніту. Порівняйте реакцію на обидві його сторони.

Підключення та перший запуск

  1. Визначте контакти

    Знеструмте схему та звірте позначення живлення, землі й сигналу на платі. Не визначайте порядок контактів лише за їхнім положенням на чужій схемі.

  2. Підключіть живлення та вхід

    Подайте стабілізовані 5 В на контакт живлення, з’єднайте GND зі спільною землею контролера. S підключіть до цифрового входу з допустимим рівнем 5 В або через узгодження рівнів. Для тимчасового монтажу можна використати проводи Dupont, обравши кінці під фактичні контакти обох плат.

  3. Перевірте реакцію

    Налаштуйте сигнальний контакт контролера як вхід. Порівняйте його стан без магніту та з магнітом біля сенсора. Якщо спрацювання немає, переверніть магніт і зменште зазор; потім перевірте повернення виходу у стан спокою.

Обмеження та безпека

Живлення та логічні рівні — різні речі

Подавайте 5 В лише на контакт живлення, дотримуючись полярності. Не з’єднуйте сигнальний вихід безпосередньо з входом, який не допускає 5 В. Для узгодження з логікою 3,3 В використовуйте 4-канальний перетворювач логічних рівнів 3,3/5 В, підключений зі спільною землею та правильними опорними напругами.

Сигнал не призначений для силового навантаження

Використовуйте вихід для зчитування контролером. Двигун, лампу, електромагнітний замок чи реле підключайте через відповідний драйвер, а не безпосередньо до S.

Умови монтажу

Захистіть відкриту плату від вологи й конденсату. Двигуни, трансформатори та інші джерела магнітного поля поблизу можуть впливати на спрацювання: перевіряйте датчик у робочому оточенні. Магніт на обертовій деталі потрібно надійно закріпити й закрити небезпечну зону.
