KY-003 Датчик Холла

Name: KY-003 Датчик Холла
Brand: Мій Проект
SKU: 1220
Price: 18.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1220

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

FAQ

Есть в наличии

Код товара: 1220

18.00 грн

Нашли дешевле?

-Входное напряжение-: 5 В

-Максимальный ток-:15 мА

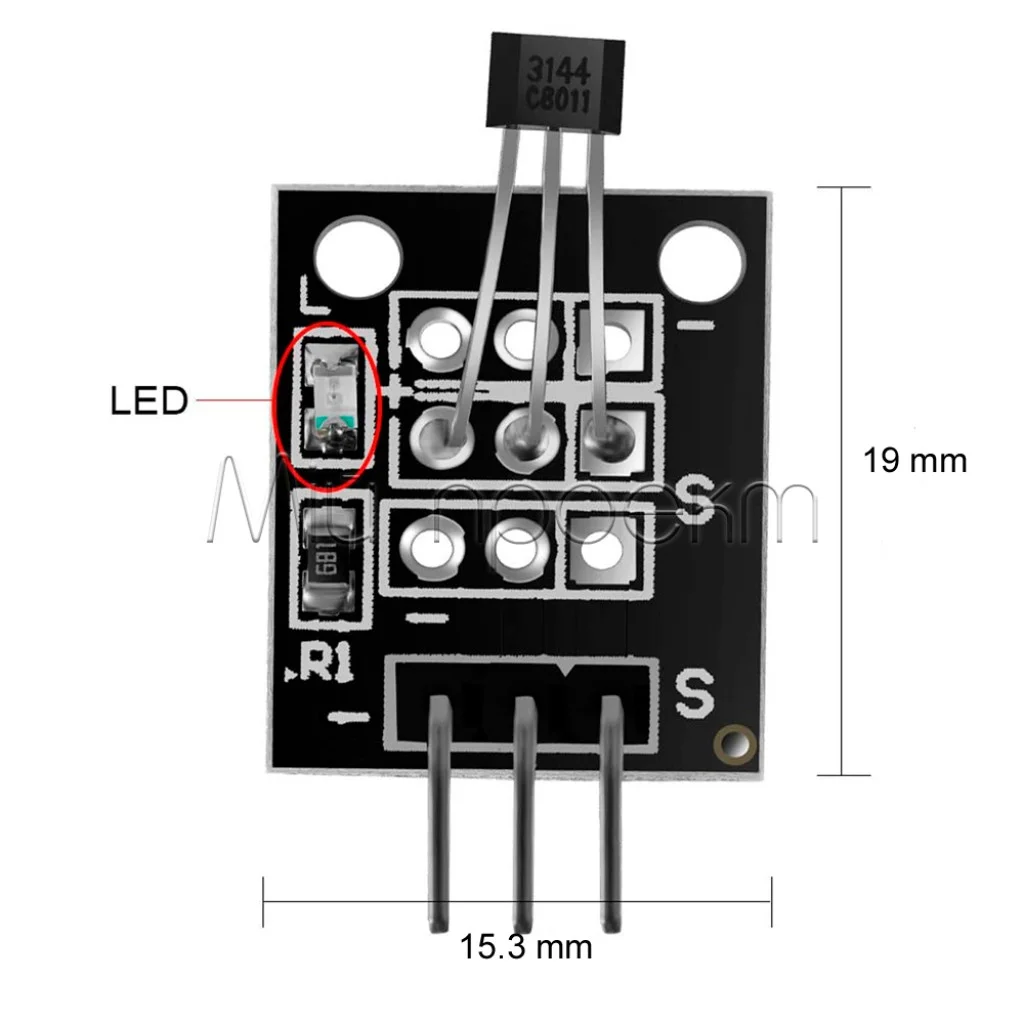

-Размеры-:19 x 15.3 мм

-Диапазон рабочей температуры-:- 40°C ... +85°C

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

KY-003 Датчик Холла

Код товара: 1220

18.00 грн

Описание

🔌 Модуль датчика Холла KY-003

Цифровой сенсор магнитного поля с высокой чувствительностью для Arduino и других микроконтроллеров

Общее описание

Модуль датчика Холла KY-003 – компактный цифровой сенсор, работающий на основе эффекта Холла для обнаружения магнитного поля определенной полярности. Благодаря своей высокой чувствительности, модуль идеально подходит для бесконтактного определения положения, скорости вращения, мониторинга состояния и создания магнитных переключателей. Оснащенный встроенным светодиодным индикатором для наглядной индикации срабатывания, этот модуль является оптимальным решением для проектов автоматизации, робототехники и систем безопасности. Простой в подключении и программировании, датчик Холла KY-003 станет незаменимым компонентом в ваших инженерных разработках и DIY-проектах на базе Arduino и других микроконтроллеров.

✅ Технические преимущества:

• Высокая чувствительность к магнитному полю – датчик надежно реагирует на приближение магнита и генерирует четкий цифровой сигнал для микроконтроллера, обеспечивая точное срабатывание даже при небольшой силе магнитного поля
• Полярность обнаружения – селективно реагирует на определенную полярность магнита (северный или южный полюс), что позволяет создавать более сложные логические схемы и алгоритмы определения положения
• Светодиодная индикация – встроенный красный LED-индикатор наглядно показывает момент срабатывания датчика, что значительно упрощает отладку проекта и проверку работоспособности без подключения к компьютеру
• Простота подключения – трехпиновый интерфейс с маркировкой (GND, VCC, Signal) позволяет быстро интегрировать датчик в любой проект с минимальными усилиями и без дополнительных компонентов
• Цифровой выходной сигнал – модуль выдает четкий цифровой сигнал (HIGH/LOW), что обеспечивает стабильную работу без необходимости в аналого-цифровом преобразовании и дополнительной фильтрации
• Низкое энергопотребление – оптимизированная схема модуля обеспечивает минимальное потребление энергии, что делает его идеальным для проектов с батарейным питанием и энергоэффективных систем

🔧 Идеальное решение для:

Определение положения

Измерение скорости

Расчет ускорения

Магнитные переключатели

Сенсоры приближения

Контроль моторов

Системы безопасности

DIY проекты с Arduino

💡 Широкие возможности применения:

Счетчики оборотов и измерение скорости – прикрепите магнит к вращающейся части механизма (колесо, вал), а датчик расположите неподвижно рядом. При каждом обороте датчик будет фиксировать прохождение магнита, что позволит точно подсчитывать количество оборотов за единицу времени и вычислять скорость вращения для мониторинга работы двигателей, конвейеров или транспортных средств.
Бесконтактные выключатели и датчики положения – установите датчик в фиксированном положении, а магнит — на подвижной части механизма (дверь, окно, ящик). Когда подвижная часть приближается к неподвижной, датчик реагирует на магнитное поле и изменяет свое состояние, что позволяет реализовать системы автоматического включения света, механизмы блокировки или сигнализации.
Системы безопасности и контроля доступа – используйте датчик для создания скрытых магнитных замков, датчиков открытия дверей или окон в системах безопасности. При срабатывании датчика система может автоматически записывать события в журнал, включать сигнализацию или отправлять уведомления на смартфон владельца.
Автоматизация бытовых приборов – интегрируйте датчик в бытовые приборы для автоматического определения состояния (открыто/закрыто), например, для системы, отключающей холодильник при открытых дверцах, или для умного освещения, которое активируется при открытии шкафа или тумбочки.
Учебные проекты и эксперименты – модуль идеально подходит для учебных лабораторий и начинающих в робототехнике для демонстрации принципа работы эффекта Холла, изучения магнитных полей и создания простых интерактивных систем с минимальным программированием и доступными компонентами.

📦 Детальные технические характеристики:

Тип сенсора: Цифровой датчик на основе эффекта Холла
Модель модуля: KY-003
Напряжение питания: 5В DC (совместимо с Arduino)

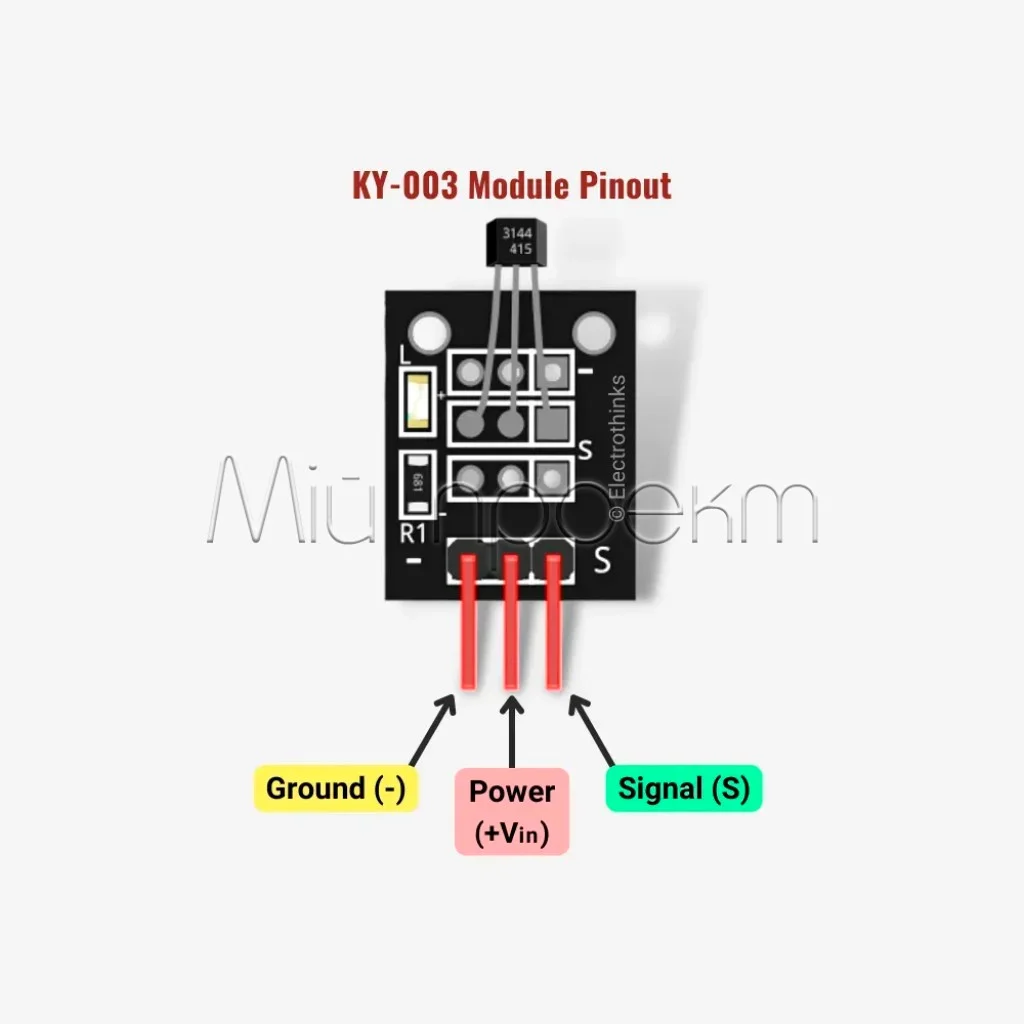

Интерфейс подключения: 3-пиновый (GND, VCC, Signal)
Выходной сигнал: Цифровой (HIGH/LOW)
- HIGH (логическая 1): отсутствие магнитного поля
- LOW (логическая 0): обнаружение магнитного поля
Чувствительность к полярности: Однополярный (реагирует только на один полюс магнита)
Индикация: Встроенный красный светодиод (загорается при обнаружении магнитного поля)

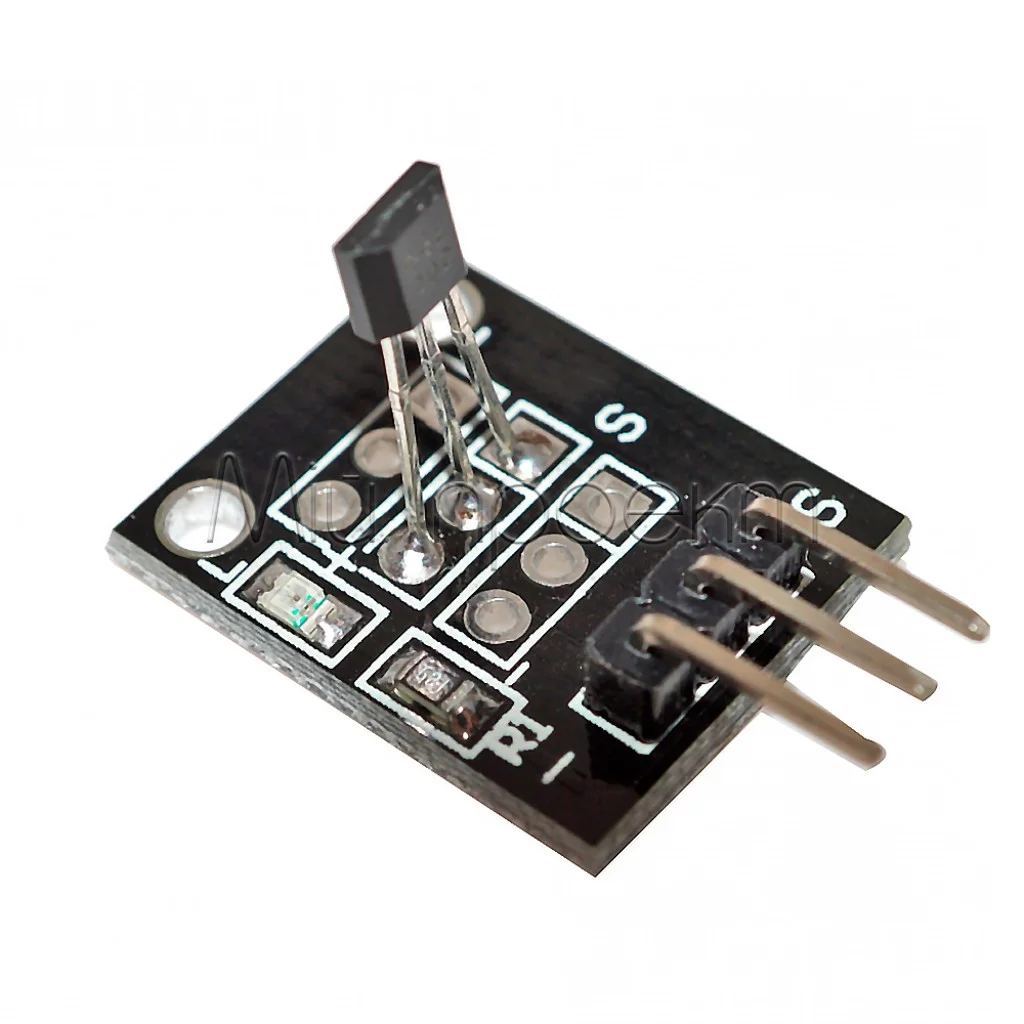

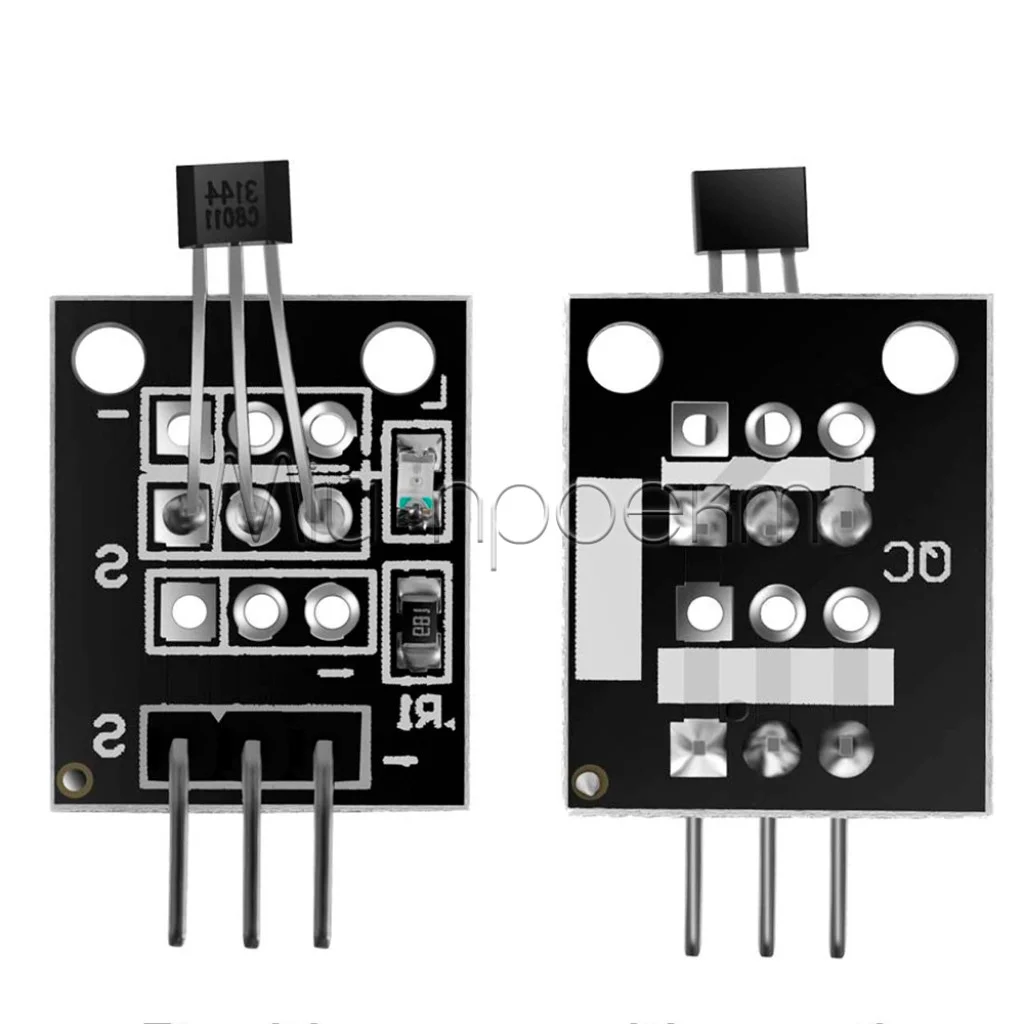

Компоненты на плате:
- Чип сенсора эффекта Холла (A3144 или аналогичный)
- SMD резистор (R1)
- SMD красный LED-индикатор
Тип определения: Цифровой (без передачи уровня силы магнитного поля)
Совместимость: Arduino, Raspberry Pi, другие микроконтроллеры с цифровыми входами
Размеры: Компактный форм-фактор (стандартный для серии KY модулей)
Рабочая температура: -40°C до +85°C

⚠️ Важные аспекты использования:

Полярность магнита – датчик реагирует только на один полюс магнита (северный или южный), поэтому при использовании необходимо проверять обе стороны магнита для определения рабочей полярности. Этот аспект критически важен при проектировании устройств, поскольку неправильная ориентация магнита может привести к тому, что сенсор не будет срабатывать.
Расстояние срабатывания – чувствительность датчика зависит от силы используемого магнита. Для надежной работы рекомендуется экспериментально определить оптимальное расстояние между магнитом и датчиком для вашего конкретного применения и фиксировать элементы системы на этом расстоянии.
Логика выходного сигнала – выходной сигнал датчика инвертирован: в состоянии покоя (без магнита) – HIGH (1), при обнаружении магнитного поля – LOW (0). Это важно учитывать при программировании логики работы с датчиком, особенно когда нужно реализовать сигнализацию или систему безопасности.
Электромагнитные помехи – располагайте датчик подальше от источников сильных электромагнитных полей (трансформаторы, двигатели, мощные силовые кабели), которые могут вызывать ложные срабатывания. При необходимости использования в среде с помехами рекомендуется добавить фильтрующие элементы в программе или аппаратно.
Защита от влаги – стандартный модуль не имеет защиты от воды и влаги, поэтому для использования во влажной среде или на открытом воздухе необходимо обеспечить дополнительную защиту в виде герметичного корпуса или покрытия платы специальным влагостойким лаком.

Модуль датчика Холла KY-003 – это надежное и доступное решение для реализации проектов с определением магнитного поля. Благодаря простоте использования и широким возможностям применения этот датчик станет незаменимым инструментом для ваших творческих и инженерных разработок.

#ДатчикХолла #KY003 #Arduino #МагнитныйДатчик #Робототехника #Автоматизация

Характеристики

-Основные-

-Входное напряжение-

5 В

-Максимальный ток-

15 мА

-Дополнительные-

-Размеры-

19 x 15.3 мм

-Диапазон рабочей температуры-

- 40°C ... +85°C

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

?Является ли KY-003 цифровым или аналоговым датчиком, и как правильно интерпретировать выход?

!KY-003 — цифровой, выход высокий (5 В) без магнитного поля, низкий (0 В) при обнаружении. Читайте как цифровой пин: высокий — нет поля, низкий — есть поле.
?Какой полюс магнита обнаруживает KY-003, и как ориентировать магнит?

!Обнаруживает южный полюс, ориентируйте магнит так, чтобы этот полюс был ближе к датчику.
?Какое минимальное магнитное поле нужно для срабатывания, и как влияет расстояние?

!Примерно 50 Гаус, зависит от магнита. Сильные магниты срабатывают издалека, слабые — ближе.
?Какое выходное напряжение при наличии и отсутствии магнитного поля?

!Без поля — 5 В, при обнаружении — 0 В.
?Можно ли использовать KY-003 с 3,3 В микроконтроллером?

!Да, подключите выход к 3,3 В пину, но питание должно быть 5 В.
?Как уменьшить ложные срабатывания или шум?

!Экранируйте от нежелательных полей, держите подальше от электроники, используйте дебансинг в коде.
?Как использовать KY-003 для измерения скорости двигателя?

!Прикрепите магнит к вращающейся части, считайте импульсы для определения частоты.
?Какое время реакции KY-003, и подходит ли он для быстрых применений?

!Время реакции около 2 мкс, подходит для быстрых применений, проверьте для очень высоких скоростей.
?Какой диапазон температур для KY-003, и влияет ли температура на чувствительность?

!До +80°C, стабилен, но для точных применений может понадобиться калибровка.
?Можно ли использовать KY-003 как аналоговый датчик для измерения силы поля?

!Нет, это цифровой датчик, для аналогового измерения нужен другой сенсор.
