Цифровой вольтметр-амперметр 100V/50A с внешним шунтом

Производитель: Китай Код товара: 1532
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0

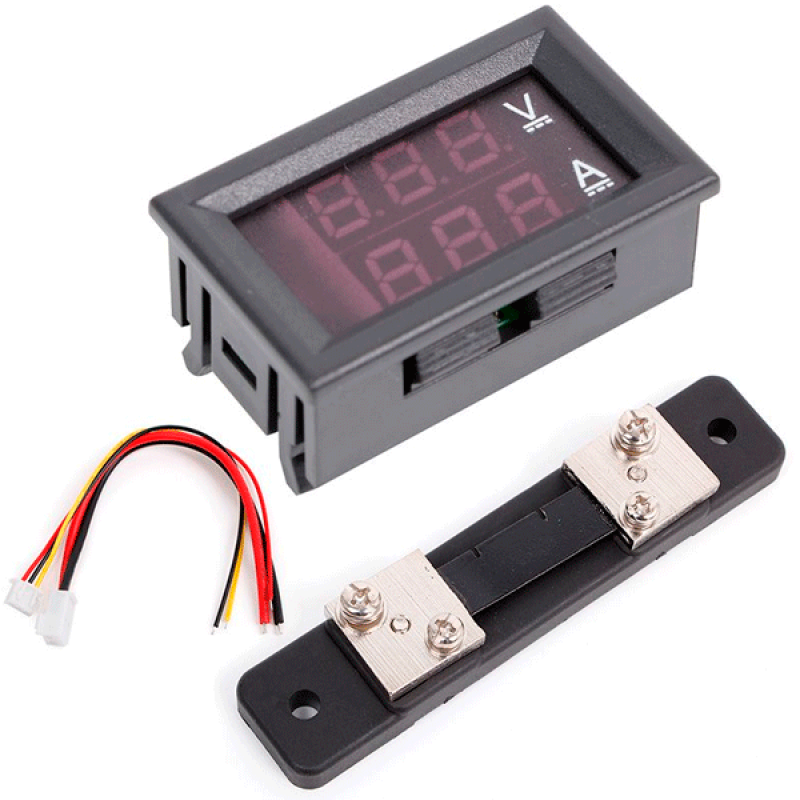

Цифровой вольтметр-амперметр 100V/50A с внешним шунтом
Цифровой вольтметр-амперметр 100V/50A с внешним шунтом
Цифровой вольтметр-амперметр 100V/50A с внешним шунтом
Цифровой вольтметр-амперметр 100V/50A с внешним шунтом
Цифровой вольтметр-амперметр 100V/50A с внешним шунтом
Цифровой вольтметр-амперметр 100V/50A с внешним шунтом
Есть в наличии
Код товара: 1532
267.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00. Увага!
-Рабочее напряжение-:4 - 30 В
-Максимальный ток потребления-:20 мА
-Размеры-:48 x 29 x 22 мм
-Диапазон рабочей температуры-:- 10°C ... + 65°C
-Точность-:±1%
-Диапазон измерения/отображения напряжения-:0 В - 100 В
-Диапазон измерения силы тока-:0 А - 50 А
Доставка
Новой почтой в отделения и почтоматы Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине Укрпочтой в отделение по Украине
от 45 ₴
Meest Express Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Цифровой вольтметр-амперметр 100V/50A с внешним шунтом
267.00 грн
Описание

🔌 Цифровой вольт-амперметр 100В 50А с внешним шунтом

Точное измерение напряжения до 100В и тока до 50А с двойным LED-дисплеем

Общее описание

Цифровой вольт-амперметр 100В 50А – высокоточный измерительный прибор с двойным цифровым дисплеем для одновременного мониторинга напряжения и тока в электрических цепях. Модуль оснащен красным LED-дисплеем для отображения напряжения (до 100В) и синим LED-дисплеем для отображения тока (до 50А). Для измерения больших токов используется внешний шунт, что обеспечивает безопасную и надежную работу прибора даже при значительных нагрузках. Прибор имеет точность измерений ±1%, компактные размеры и низкое собственное энергопотребление, что делает его идеальным решением для лабораторных испытаний, контроля электрических систем, разработки электроники и монтажа в разнообразное оборудование.

✅ Технические преимущества:

  • Двойной LED-дисплей – одновременное отображение напряжения (красный дисплей) и тока (синий дисплей), что позволяет моментально получать всю необходимую информацию о электрических параметрах системы
  • Высокая точность измерений – гарантированная точность ±1% обеспечивает надежные и достоверные результаты измерений для профессионального использования и критических применений
  • Внешний шунт для больших токов – конструкция с внешним шунтом позволяет безопасно измерять токи до 50А без риска повреждения прибора или перегрева измерительной системы
  • Низкое энергопотребление – потребляет всего 20 мА при работе, что позволяет использовать прибор в системах с ограниченными энергоресурсами и уменьшает влияние на измеряемую схему
  • Широкий диапазон рабочего напряжения – модуль работает при питании от 4 до 30В, что обеспечивает гибкость подключения и возможность интеграции в разнообразные системы без дополнительных преобразователей напряжения
  • Компактный размер – благодаря габаритам 48 × 29 × 22 мм модуль легко интегрируется в любые электрические системы и устройства, занимая минимум пространства

🔧 Идеальное решение для:

Мониторинг батарейных систем

Контроль источников питания

Лабораторные исследования

Солнечные энергосистемы

Электромобили и e-bike

DIY-проекты и самоделки

Образовательные электротехнические стенды

Промышленная автоматизация

💡 Широкие возможности применения:

  • Мониторинг зарядных устройств – подключите вольт-амперметр между зарядным устройством и нагрузкой (например, ноутбуком) для точного определения потребляемого тока и напряжения. Это позволяет выявить неисправности зарядного устройства или убедиться в его соответствии заявленным характеристикам, а также отслеживать динамику потребления тока устройством во время его работы.
  • Контроль солнечных панелей и аккумуляторов – установка модуля в систему альтернативной энергетики позволяет контролировать эффективность солнечных панелей, отслеживать процесс заряда/разряда аккумуляторов и оптимизировать энергопотребление всей системы. Благодаря широкому диапазону измерений и высокой точности можно предотвратить перезаряд или глубокий разряд аккумуляторов.
  • Диагностика электрических приборов – вольт-амперметр помогает быстро определить мощность потребления и выявить аномалии в работе электроприборов. По изменениям потребляемого тока можно диагностировать неисправности в работе двигателей, нагревательных элементов или электронных компонентов до того, как они выйдут из строя.
  • Интеграция в DIY проекты электроники – компактные размеры и стандартный разъем подключения позволяют легко интегрировать модуль в собственные электронные проекты для мониторинга электрических параметров. Встроенный дисплей делает прибор незаменимым для самодельных лабораторных блоков питания, зарядных устройств, контроллеров солнечных батарей и других электронных устройств.
  • Учебные лабораторные стенды – идеально подходит для создания образовательных демонстрационных стендов по электротехнике, где визуальное отображение напряжения и тока одновременно облегчает понимание электрических процессов и связи между этими величинами. Высокая точность измерений (±1%) обеспечивает надежные результаты для проведения лабораторных работ.

📦 Детальные технические характеристики:

  • Рабочее напряжение питания модуля: 4 - 30В
  • Максимальный ток потребления: 20 мА
  • Диапазон измерения напряжения: 0 - 100В
  • Диапазон измерения тока: 0 - 50А (через внешний шунт)
  • Точность измерений: ±1%
  • Дисплеи:
    • Верхний: красный LED-дисплей (для отображения напряжения)
    • Нижний: синий LED-дисплей (для отображения тока)

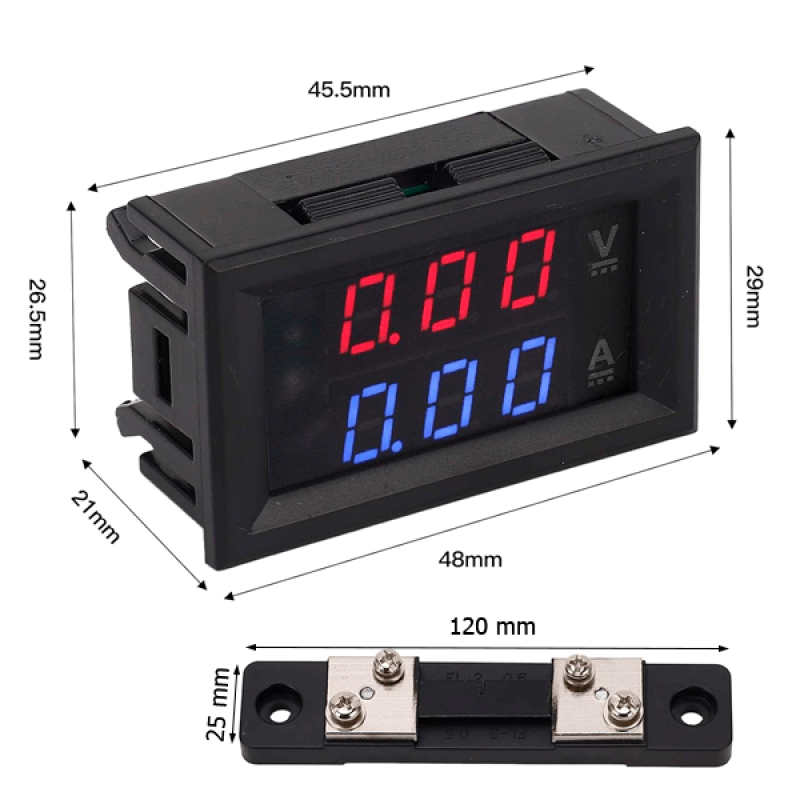

  • Размеры модуля: 48 × 29 × 22 мм
  • Диапазон рабочей температуры: от -10°C до +65°C

⚠️ Важные аспекты использования:

  • Правильное подключение к шунту – категорически запрещается подключать тонкие измерительные провода к большим силовым клеммам шунта вместе с силовыми проводами. Используйте исключительно специальные малые клеммы для измерительных проводов, иначе при ослаблении силового контакта весь ток пойдет через тонкий измерительный провод, что приведет к сгоранию схемы амперметра.
  • Полярность подключения – шунт подключается в разрыв отрицательного провода. Обязательно соблюдайте правильную полярность при подключении всех проводов согласно цветовой маркировке, указанной в инструкции, чтобы предотвратить повреждение прибора и некорректные показания.
  • Ограничение напряжения питания – напряжение, подаваемое на красный и черный провода для питания самого модуля, не должно превышать 30В. При необходимости измерения более высокого напряжения (до 100В) используйте отдельный источник питания для модуля в пределах 4-30В.
  • Защита от перегрузки – несмотря на возможность измерения больших токов, убедитесь, что шунт рассчитан на соответствующий ток нагрузки. Превышение максимального тока шунта может привести к его перегреву, искажению результатов измерений или повреждению оборудования.
  • Условия эксплуатации – для обеспечения точности измерений и долговечности прибора используйте его в пределах указанного температурного диапазона от -10°C до +65°C. Избегайте установки модуля в местах с повышенной влажностью или конденсацией, так как это может привести к короткому замыканию и выходу прибора из строя.

Цифровой вольт-амперметр с диапазоном 100В/50А – это надежный и точный инструмент для профессионалов и энтузиастов электроники. Благодаря компактному размеру, двойному LED-дисплею и высокой точности измерений ±1%, этот прибор станет незаменимым в ваших проектах, исследованиях и электротехнических работах.

ЗАКАЗАТЬ СЕЙЧАС
#Вольт-амперметр #ЦифровойИзмеритель #Измерительный_прибор #LED_дисплей #Шунт #Электроника
Характеристики
-Основные-
-Рабочее напряжение-
4 - 30 В
-Максимальный ток потребления-
20 мА
-Дополнительные-
-Размеры-
48 x 29 x 22 мм
-Диапазон рабочей температуры-
- 10°C ... + 65°C
-Точность-
±1%
-Диапазон измерения/отображения напряжения-
0 В - 100 В
-Диапазон измерения силы тока-
0 А - 50 А
