Кратко о PLS-40

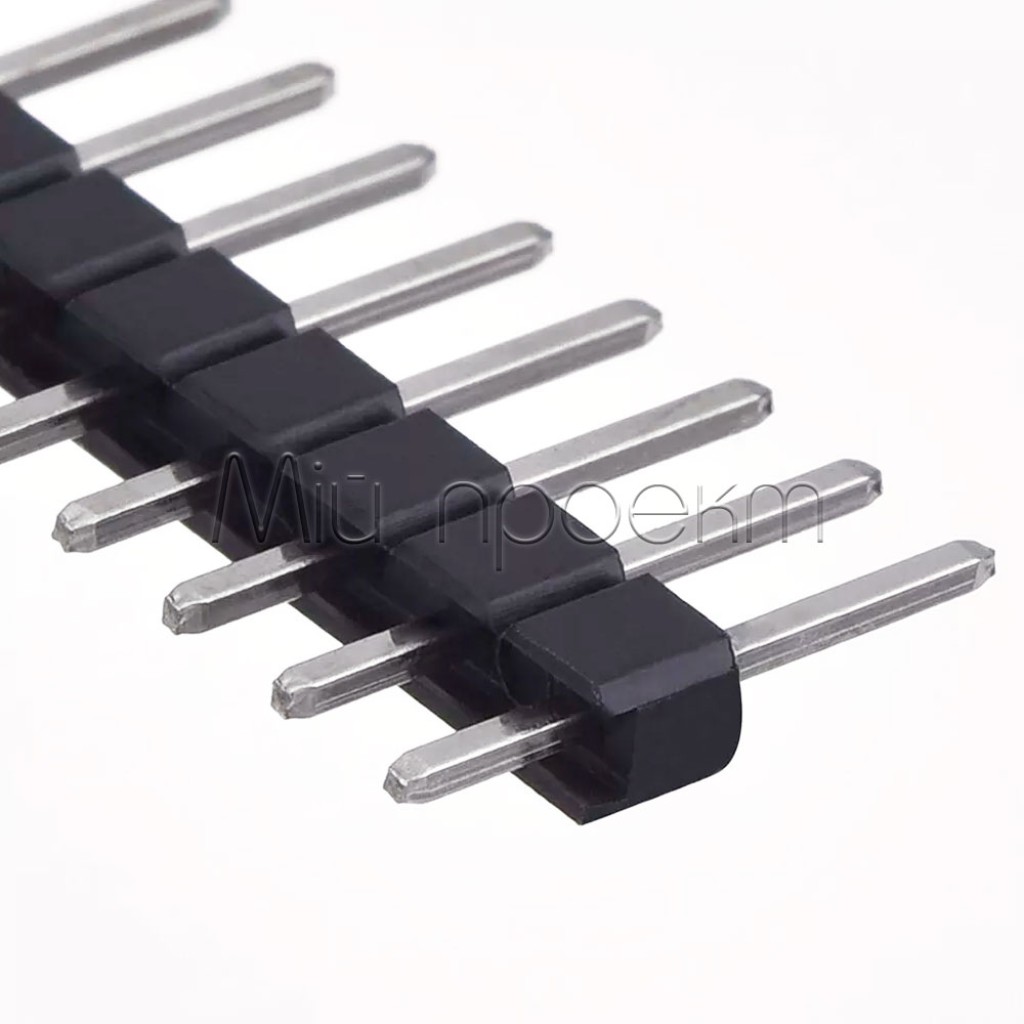

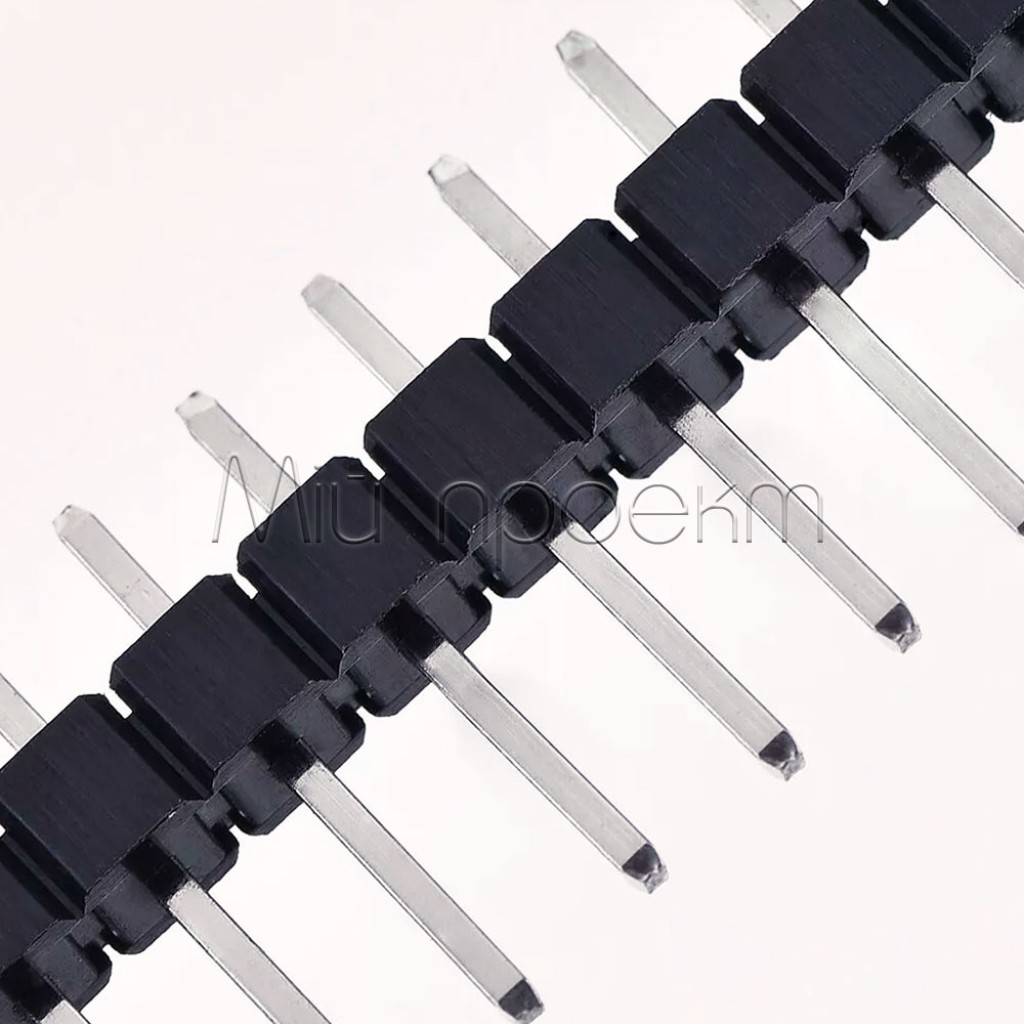

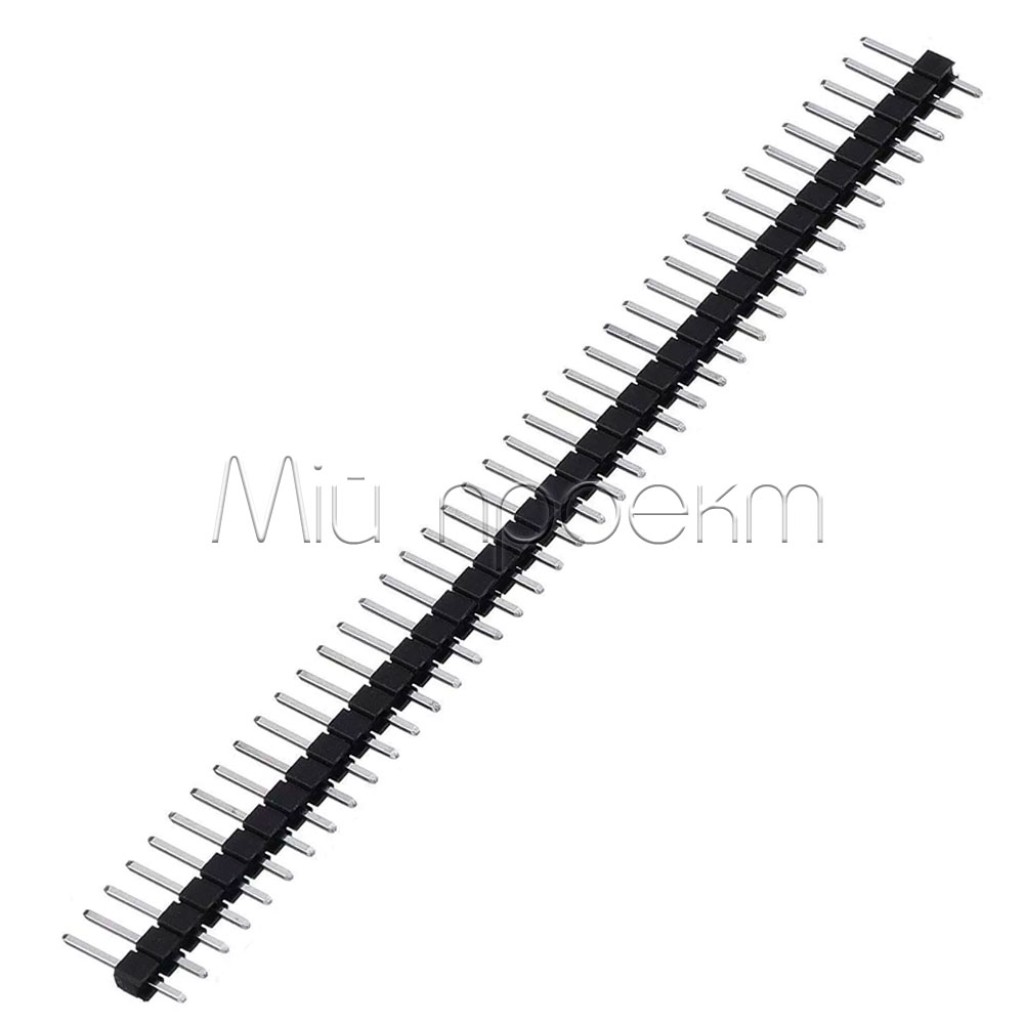

PLS-40 — прямой однорядный штыревой разъём на 40 контактов для монтажа в сквозные отверстия печатной платы. Шаг 2,54 мм позволяет создать разъёмное сигнальное или низковольтное соединение с соответствующим гнездовым разъёмом.

Размер планки составляет 102 × 11,5 мм, поэтому перед заказом важно проверить не только шаг, но и длину посадочного места, количество отверстий и высоту соединения.

Ключевые характеристики

Тип: штыревой разъём на плату
Конфигурация: 1 ряд, 40 контактов
Исполнение: прямое

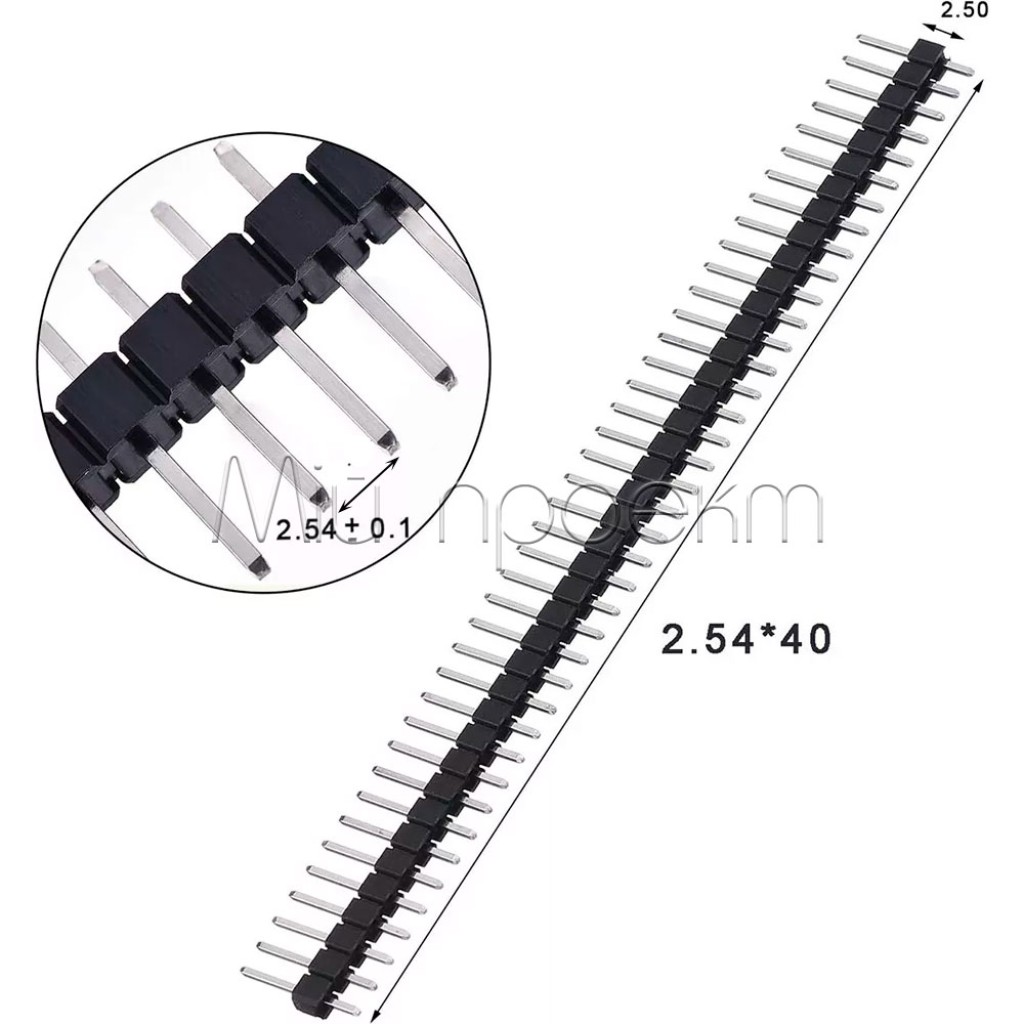

Шаг контактов: 2,54 мм
Монтаж: в сквозные отверстия, с пайкой

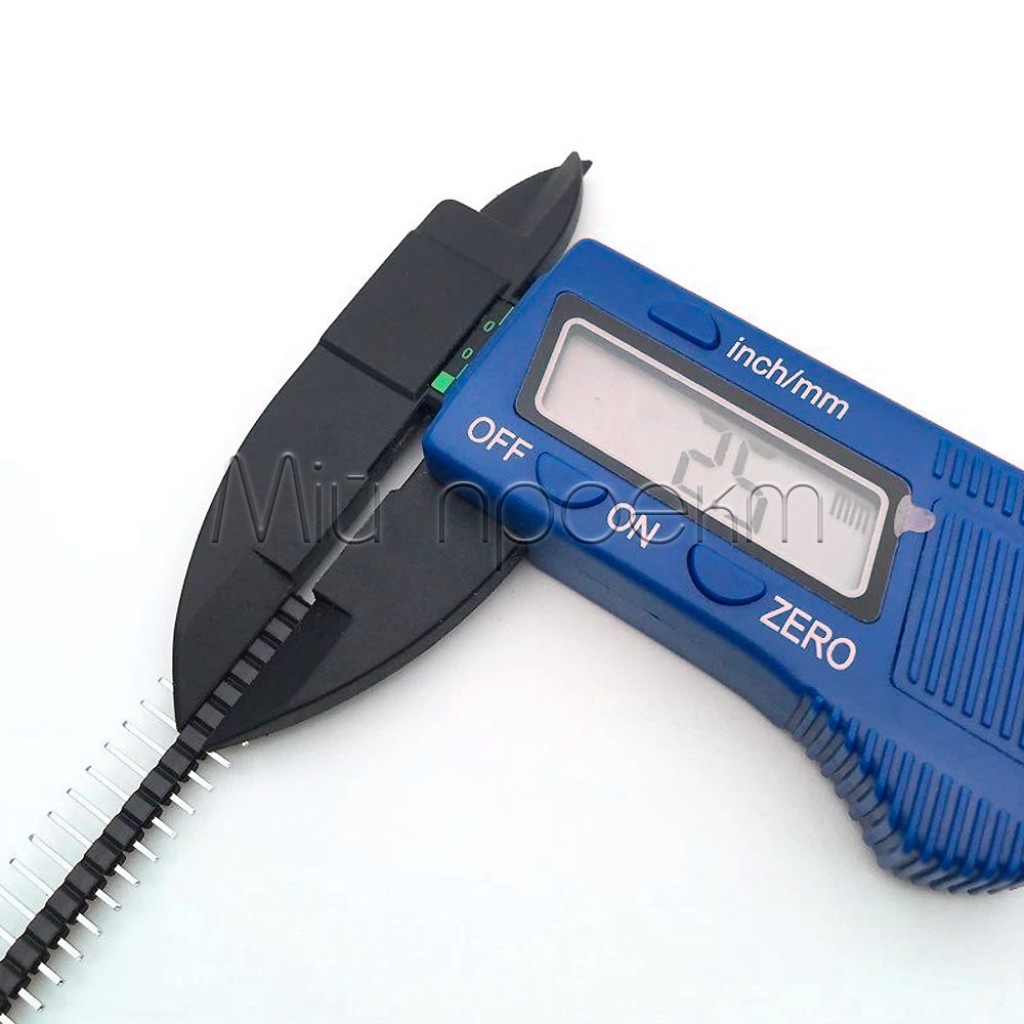

Размер: 102 × 11,5 мм
Заявленный максимальный ток: 3 А^[1]
Ответная часть: гнездовой разъём с совместимыми шагом, геометрией контактов и посадкой

Подробное описание и особенности

Монтаж на печатную плату

PLS-40 устанавливается вертикально в однорядное посадочное место с шагом 2,54 мм и припаивается со стороны контактных площадок. Разъём можно использовать для вывода сигналов, питания и интерфейсных линий с платы на гнездовой коннектор, кабельную сборку или другой узел.

Штыревая планка не определяет электрическое назначение контактов. Распиновку, полярность и нумерацию необходимо задать по схеме устройства и обозначить на плате, чтобы не перепутать ориентацию при повторном подключении.

Что проверить для совместимости

Одинаковый шаг 2,54 мм является необходимым, но не единственным условием совместимости. Для ответной части также необходимо сверить количество позиций, форму и размер контактов, глубину посадки, доступное пространство и способ механической фиксации.

Значение 3 А следует рассматривать как верхний заявленный предел разъёма, а не как гарантированный рабочий ток любой готовой сборки. Допустимую нагрузку определяет самый слабый элемент соединения: ответный контакт, провод, дорожка платы, качество пайки или условия охлаждения.

Подойдёт / не подойдёт

Подойдёт

для вывода на разъём сигналов и низковольтного питания с печатной платы;
для сменных модулей, сервисных подключений и соединений между узлами с шагом 2,54 мм;
для паяных прототипов и макетных плат с соответствующим однорядным посадочным местом;
для соединения с совместимым гнездовым разъёмом после проверки геометрии контактов.

Не подойдёт

для посадочных мест с шагом 2,00 мм, 1,27 мм или другой сеткой;
в качестве замены угловому или SMD-разъёму;
когда необходимы корпус, защёлка или механический ключ от неправильного подключения;
для нагрузки свыше 3 А или силовой цепи без расчёта всего контактного тракта.

Примеры применения

Разъём для платы управления

Планка может вывести питание, землю и сигнальные линии платы на отдельный гнездовой коннектор. Перед соединением необходимо проверить распиновку обеих частей.

Паяный прототип

PLS-40 подходит для создания разъёмного интерфейса на макетной плате с отверстиями через 2,54 мм, если диаметр отверстий и свободное место соответствуют разъёму.

Сервисные и тестовые точки

Часть контактов можно назначить для программирования, отладки или измерения сигналов. Неиспользуемые контакты можно оставить без электрического подключения.

Монтаж и проверка

Проверьте посадочное место
Сверьте один ряд из 40 отверстий, шаг 2,54 мм, диаметр отверстий, длину 102 мм и доступную высоту.
Определите ориентацию
Отметьте первый контакт и сопоставьте его с нумерацией на плате и ответном разъёме. Не определяйте ориентацию только по положению кабеля.
Зафиксируйте планку ровно
Установите контакты без перекоса, сначала прихватите крайние выводы и проверьте положение основания, а затем припаяйте остальные.
Проверьте перед запуском
Осмотрите паяные соединения, убедитесь в отсутствии перемычек между соседними контактами и прозвоните питание и сигнальные линии мультиметром.

Макетные платы для работы с разъёмом

Для постоянного паяного прототипа можно использовать одностороннюю макетную плату с шагом 2,54 мм; перед монтажом проверьте диаметр отверстий и необходимую длину ряда.
Для временной проверки отдельных секций и соединений без пайки доступны компактная макетная плата на 170 отверстий и макетная плата на 400 отверстий. Полную планку длиной 102 мм необходимо сопоставить с размерами контактного поля.

Ограничения и безопасность

Проверяйте распиновку до подачи питания

Перепутанные контакты питания, полярность или ориентация ответной части могут повредить подключённые устройства. Сначала проверьте схему и соединение мультиметром, а затем подавайте напряжение.

Не превышайте возможности всего соединения

Заявленные 3 А не гарантируют такую нагрузку для каждой контактной пары одновременно. Рабочий ток необходимо ограничить с учётом параметров ответного разъёма, проводов, дорожек платы и условий нагрева.

Не перегревайте контакты во время пайки

Продолжительный нагрев может сместить штырь в пластиковом основании или ослабить посадку. Паяйте чистым жалом без лишнего повторного прогрева одного вывода.

FAQ

Это штыревой или гнездовой разъём?

PLS-40 является штыревым разъёмом с выступающими контактами. Для разъёмного соединения необходима совместимая гнездовая часть.

Совместим ли PLS-40 с коннекторами Dupont?

Шаг 2,54 мм соответствует распространённому формату таких гнездовых коннекторов, но совместимость необходимо подтвердить по форме контактов, глубине посадки, количеству позиций и корпусу конкретной ответной части.

Обязательно ли подключать все 40 контактов?

Нет. В схеме можно задействовать только необходимые контакты, а остальные оставить неподключёнными. Физический размер полной планки при этом остаётся 102 × 11,5 мм.

Можно ли подать 3 А через каждый контакт?

Не следует считать 3 А гарантированным током для всех контактов одновременно. Допустимую нагрузку готового узла необходимо определять по самому слабому элементу и проверять нагрев в реальных условиях.

Техническая информация

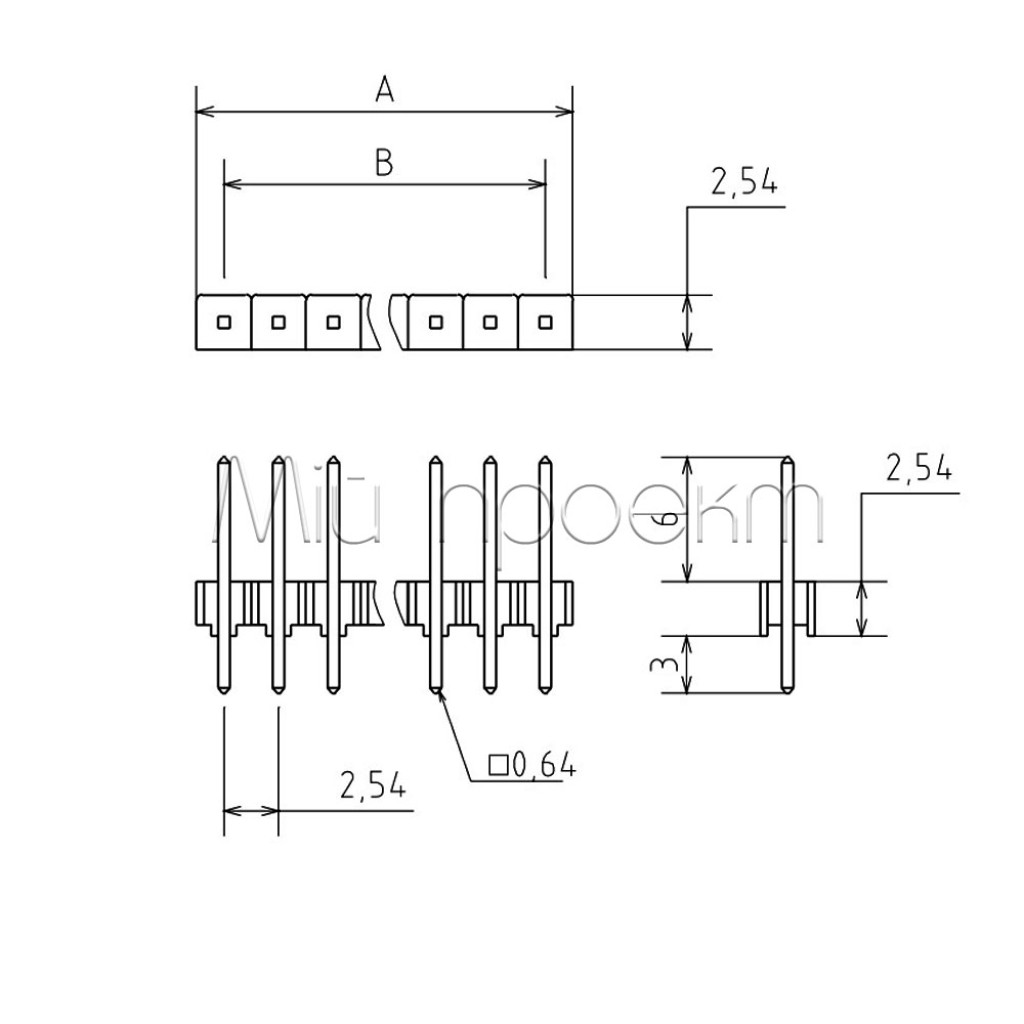

Прямой однорядный штыревой разъём имеет шаг 2,54 мм и заявленный номинальный ток 3 А. Дополнительные технические сведения: KLS Electronic, 2.54mm Pitch Male Pin Header Connector With Single Insulator Plastic Type, KLS1-207.

PLS-40 штыри на плату (KLS) (Вилка штыревая)
