Кратко об односторонней макетной плате
Односторонняя макетная плата предназначена для пайки прототипов, учебных схем и единичных электронных устройств с выводными компонентами. Отверстия расположены с шагом 2,54 мм.
Ключевые характеристики
- Тип
- макетная плата для пайки
- Конструкция
- односторонняя
- Размеры

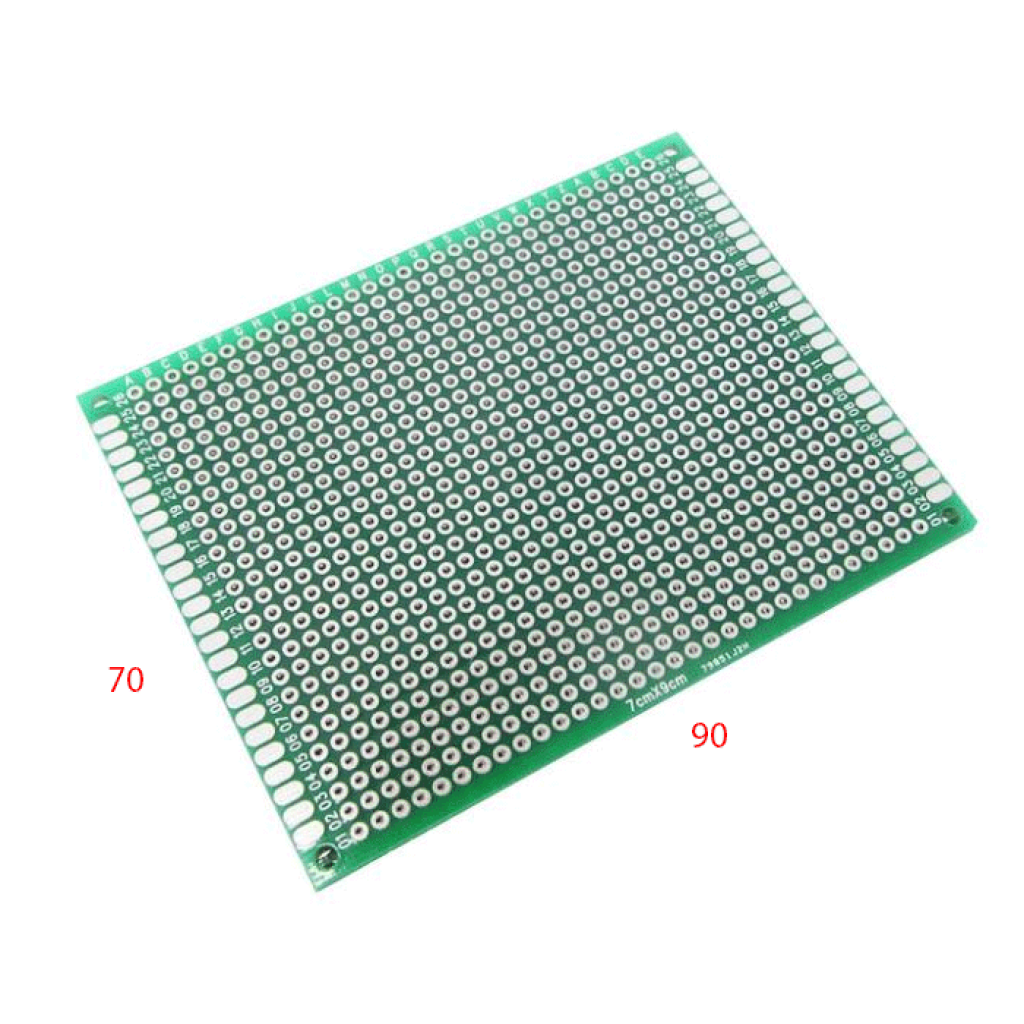

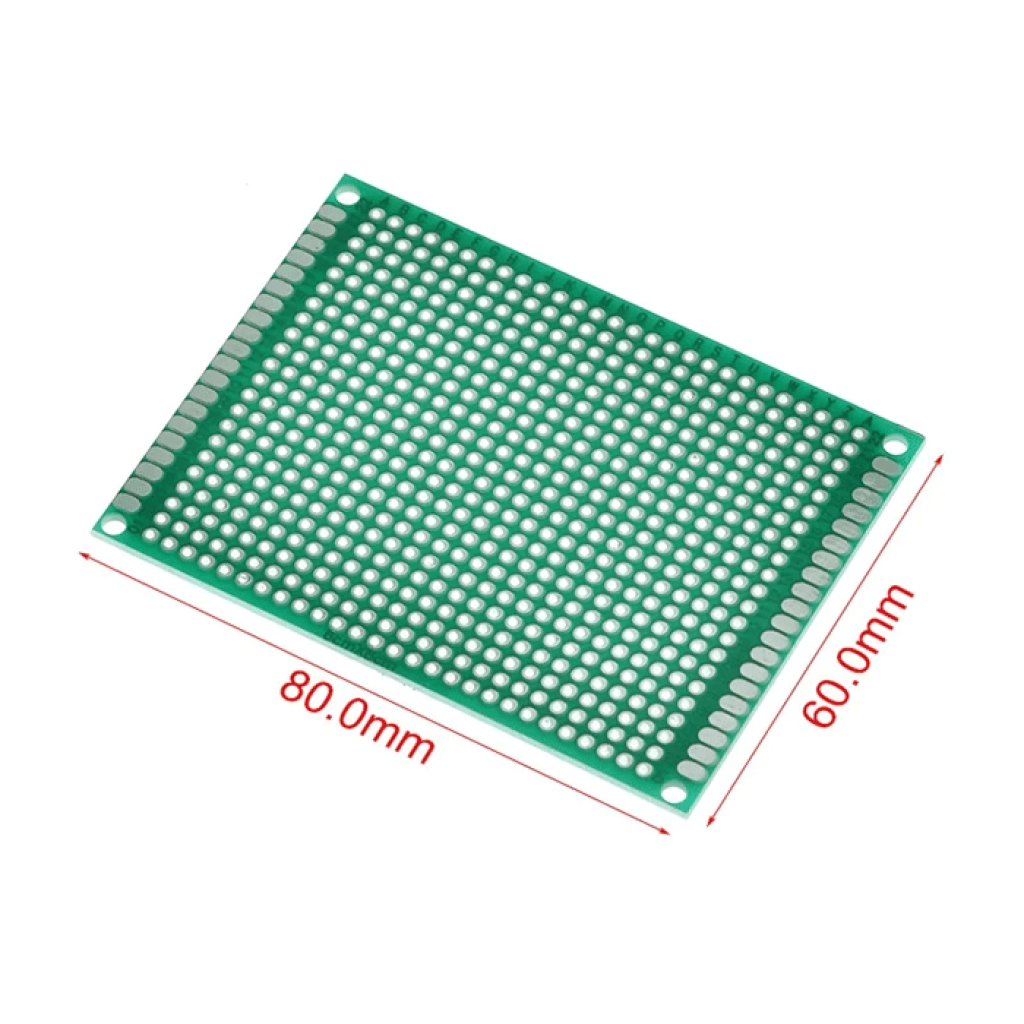

- 90 × 70 мм, 80 × 60 мм или 70 × 50 мм
- Шаг отверстий
- 2,54 мм
- Монтаж компонентов
- выводной, с пайкой
- Назначение
- прототипирование, учебные и единичные электронные схемы
Подробное описание и особенности
Постоянный монтаж прототипа
Макетная плата позволяет перенести проверенную схему с временного макета на паяное соединение. Компоненты устанавливаются в отверстия, а электрические связи формируются в соответствии с разработанной схемой.
Шаг 2,54 мм подходит для многих резисторов, конденсаторов, разъёмов, микросхем и других деталей с соответствующим расположением или гибкими выводами. Перед пайкой необходимо сопоставить шаг, диаметр и конфигурацию выводов каждого компонента с отверстиями платы.
Планирование соединений
Односторонняя конструкция требует предварительного плана монтажа. Размещайте компоненты так, чтобы проводники не пересекались без необходимости, оставляйте доступ к контрольным точкам и проверяйте полярность деталей до фиксации припоем.
Перед подачей питания осмотрите места пайки и проверьте мультиметром необходимые цепи и отсутствие короткого замыкания между соседними проводниками.
Подойдёт / не подойдёт
Подойдёт
- для паяных прототипов с резисторами, конденсаторами, светодиодами, транзисторами и микросхемами в корпусах с выводами;
- для обучения монтажу и пайке выводных компонентов;
- для создания плат управления, индикаторов, таймеров и несложной автоматики;
- для монтажа вспомогательных компонентов и разъёмов вокруг микроконтроллерной платы.
Не подойдёт
- для многократного изменения схемы без выпаивания компонентов;
- для SMD-компонентов без соответствующих переходников или специального способа монтажа;
- для деталей, расположение или диаметр выводов которых не соответствует отверстиям платы;
- для сетевых или мощных силовых цепей без отдельного расчёта изоляционных расстояний, проводников и теплового режима.
Примеры применения
Светодиодный индикатор или таймер
На плате можно смонтировать резисторы, светодиоды, кнопки, транзисторы и микросхему управления, предварительно определив расположение питания и сигнальных соединений.
Вспомогательная плата для контроллера
Плата подходит для пайки разъёмов, резисторов, индикаторов и внешних драйверов для проекта с Nano V3.0 ATmega328P Type-C. Совместимость расположения выводов и способ механического крепления необходимо проверить до монтажа.
Единичное учебное устройство
После проверки схемы можно создать паяный учебный макет для демонстрации работы резисторов, конденсаторов, транзисторов или логических элементов.
Последовательность монтажа
-
Выберите размер
Сопоставьте габариты 90 × 70 мм, 80 × 60 мм или 70 × 50 мм с количеством компонентов, размерами корпуса и необходимым запасом вокруг креплений.
-
Составьте план монтажа
Обозначьте положение компонентов, разъёмов, шин питания и сигнальных проводников. Проверьте шаг и диаметр выводов до пайки.
-
Припаяйте компоненты
Начинайте с низких деталей, не перегревайте одну площадку длительной или многократной пайкой и контролируйте отсутствие случайных перемычек из припоя.
-
Проверьте схему
До подключения источника питания осмотрите все соединения, проверьте полярность компонентов и выполните контроль мультиметром.
Ограничения и безопасность
Проверка перед подачей питания
Короткое замыкание, ошибка полярности или неправильное соединение могут повредить компоненты и источник питания. Подавайте напряжение только после визуального контроля и проверки мультиметром.
Электрические нагрузки
Допустимые токи, напряжения и изоляционные расстояния для готовой схемы зависят от её компоновки. Не используйте плату для сетевых или сильноточных цепей без соответствующего инженерного расчёта.
Нагрев во время пайки
Не удерживайте нагретое жало на одной площадке дольше, чем необходимо для формирования соединения. Спланированный монтаж уменьшает количество повторных перепаиваний.
FAQ
Какие размеры доступны?
Макетная плата представлена в вариантах 90 × 70 мм, 80 × 60 мм и 70 × 50 мм. Необходимый размер следует выбрать перед заказом.
Подходит ли плата для компонентов с шагом 2,54 мм?
Да, отверстия имеют шаг 2,54 мм. Дополнительно проверьте диаметр, количество и фактическое расположение выводов конкретного компонента.
Можно ли сначала проверить схему без пайки?
Для многократной сборки и изменения схемы удобнее использовать беспаечную макетную плату на 170 отверстий, а после проверки перенести схему на плату для пайки.
Подходит ли плата для SMD-компонентов?
Плата рассчитана прежде всего на выводной монтаж. Для SMD-компонентов необходимы соответствующие переходники или другое монтажное решение.
