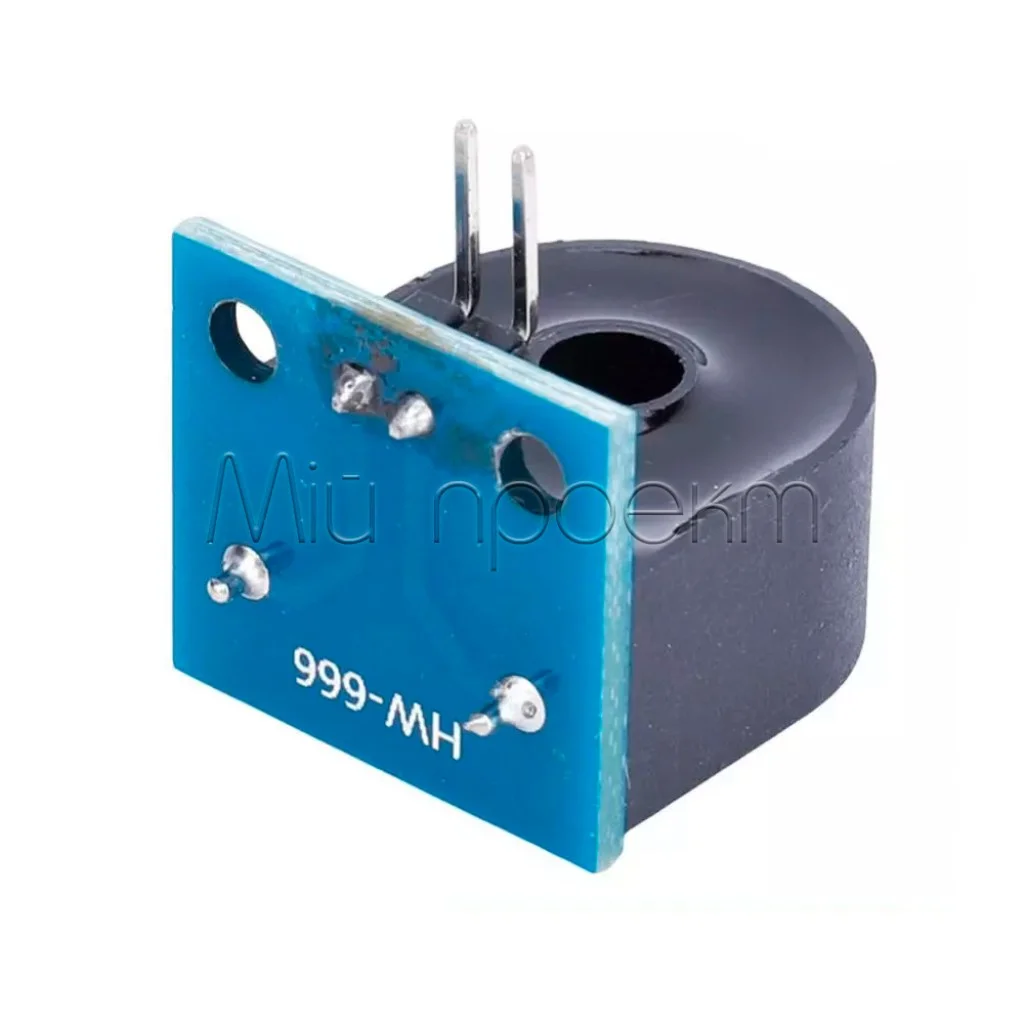

Модуль Трансформатор тока SUNLEPHANT 5А / 5мА

Есть в наличии

Код товара: 1457

59.00 грн

Нашли дешевле?

-Максимальный ток-:10 А

-Номинальный ток-:5 А (максимальный ток на аналоговом выходе: 5 мА)

-Интерфейс-:Аналоговый

-Рабочая частота-:50/60 Гц

-Размеры-:19 х 17.5 х 21 мм (внутрішній діаметр кільця: 5.3 мм)

-Диапазон рабочей температуры-:- 40°C ... + 70°C

-Функции-:Коэффициент трансформации: 1000:1

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль Трансформатор тока SUNLEPHANT 5А / 5мА

Код товара: 1457

59.00 грн

Описание

🔌 Модуль трансформатора тока

Трансформатор тока для Arduino и микроконтроллеров до 10А

Общее описание

Модуль трансформатора тока – прецизионный трансформатор тока, предназначенный для бесконтактного измерения переменного тока в электрических цепях. Компактный корпус с центральным отверстием позволяет устанавливать устройство на кабель без его разрыва. Модуль обеспечивает гальваническую развязку между первичной и вторичной цепями, что гарантирует безопасность измерений. Идеально подходит для проектов умного дома, систем мониторинга электропотребления и автоматизации промышленных процессов. Высокая линейность преобразования и стабильные характеристики обеспечивают точные измерения тока в диапазоне до 10 ампер.

✅ Технические преимущества:

• Бесконтактное измерение – устанавливается на кабель без разрыва электрической цепи, обеспечивая простоту монтажа и эксплуатационную безопасность
• Гальваническая развязка – полное разделение первичной и вторичной цепей защищает измерительное оборудование от высокого напряжения и перенапряжений
• Высокая точность преобразования – линейная зависимость между первичным и вторичным током обеспечивает точность измерений до 2% в рабочем диапазоне
• Компактный корпус – миниатюрные размеры позволяют устанавливать датчик в плотно упакованных электрических щитах и устройствах
• Совместимость с микроконтроллерами – выходной сигнал легко адаптируется для работы с Arduino, ESP32, STM32 и другими платформами
• Надежность конструкции – герметичный корпус обеспечивает стабильную работу в широком диапазоне температур и влажности

🔧 Идеальное решение для:

Системы умного дома

Мониторинг электропотребления

Автоматизация домов

Промышленные системы контроля

Системы энергоменеджмента

Сетевые анализаторы

Защитные устройства

Лабораторные измерения

💡 Широкие возможности применения:

Системы умного дома – позволяет создавать интеллектуальные системы контроля электропотребления с возможностью дистанционного мониторинга через Wi-Fi или Bluetooth. Идеально подходит для отслеживания потребления отдельных приборов и оптимизации расходов на электроэнергию. Легко интегрируется с платформами Home Assistant, OpenHAB и подобными системами.
Промышленная автоматизация – обеспечивает точный контроль тока в промышленных установках, системах управления двигателями и электроприводами. Можно использовать для диагностики состояния оборудования, предупреждения перегрузок и реализации защитных функций. Высокая надежность позволяет применять в жестких промышленных условиях.
Энергоменеджмент – создание комплексных систем управления энергопотреблением в коммерческих и жилых зданиях. Датчик позволяет отслеживать нагрузку по отдельным линиям, выявлять аномалии потребления и оптимизировать распределение электроэнергии. Идеально для проектов энергоэффективности и экологического мониторинга.
Защитные системы – используется для создания автоматических защитных устройств от перегрузок и коротких замыканий. Может работать в составе реле защиты, автоматических выключателей и систем аварийного отключения. Быстрая реакция на изменения тока обеспечивает надежную защиту дорогого оборудования.
Лабораторные исследования – точное измерение тока в экспериментальных установках, тестовых стендах и учебных лабораториях. Гальваническая развязка обеспечивает безопасность при работе с высоковольтными цепями. Линейность характеристик позволяет проводить прецизионные измерения для научных исследований.

📦 Детальные технические характеристики:

Тип: Трансформатор тока (Current Transformer)
Диапазон измерения: 0 - 10 А (переменный ток)
Номинальный ток: 5 А
Коэффициент трансформации:
- Номинальный: 5А → 5мА (1000:1)
Внутреннее сопротивление: 100 Ом
Точность: ±2% (в номинальном диапазоне)
Рабочая частота: 50/60 Гц
Изоляционное напряжение: 1000 В (между первичной и вторичной цепью)
Рабочая температура: -40°C до +70°C
Влажность: 5% - 95% (без конденсации)

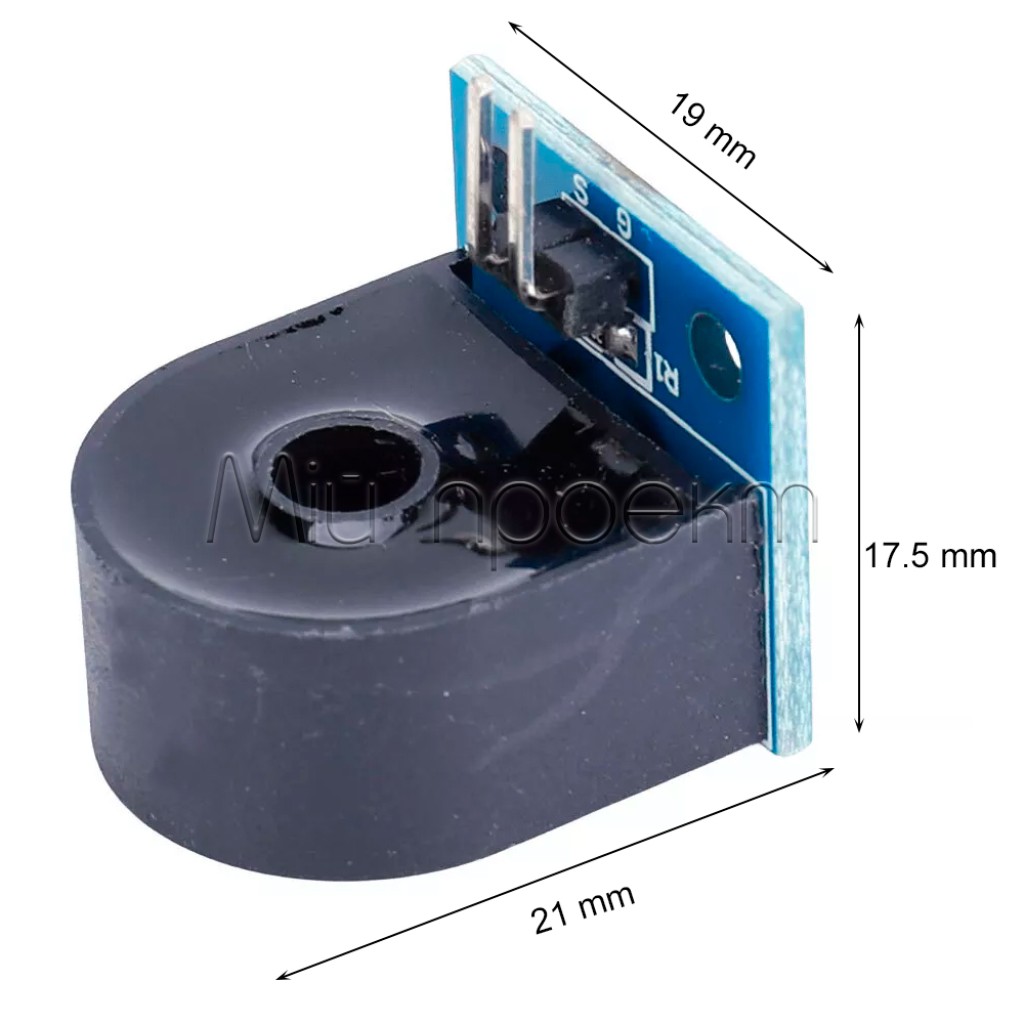

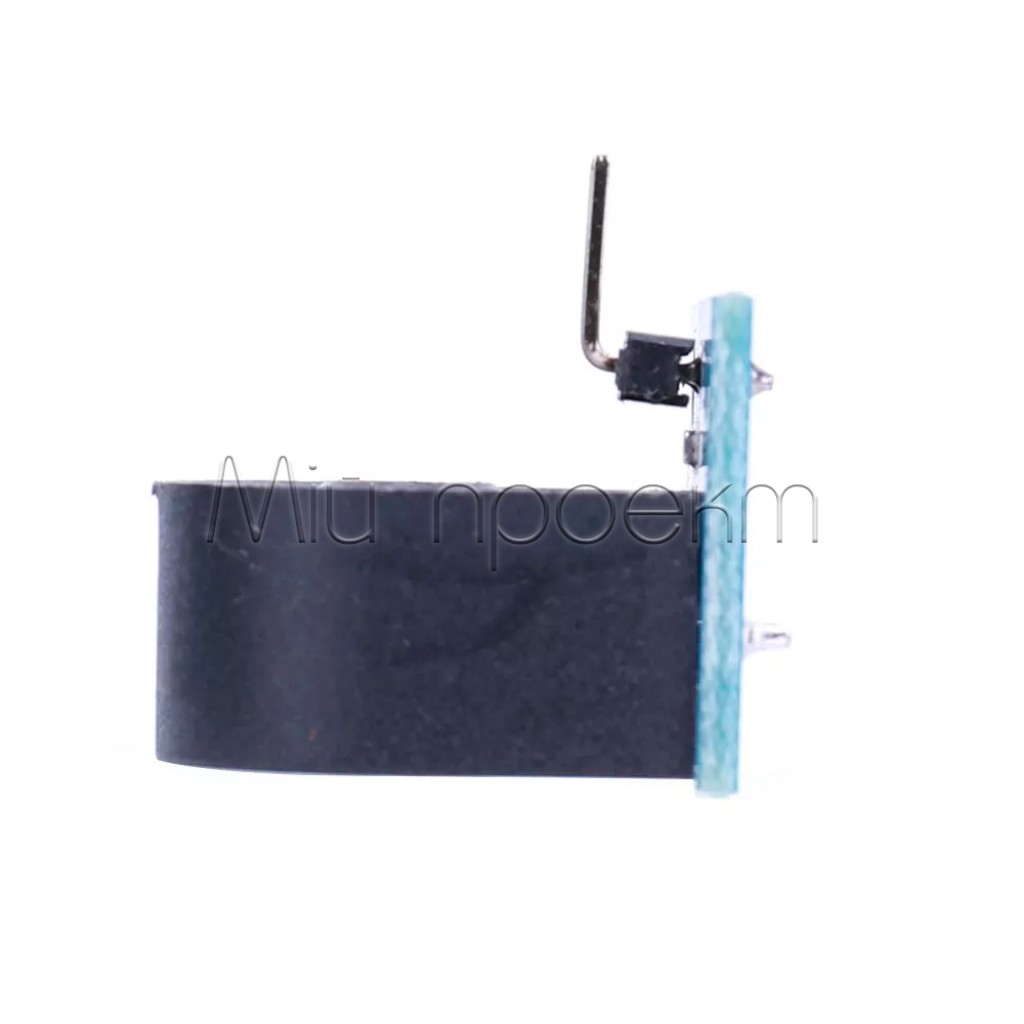

Размеры корпуса: 17.5 × 19 × 21 мм
Диаметр отверстия: 5.3 мм

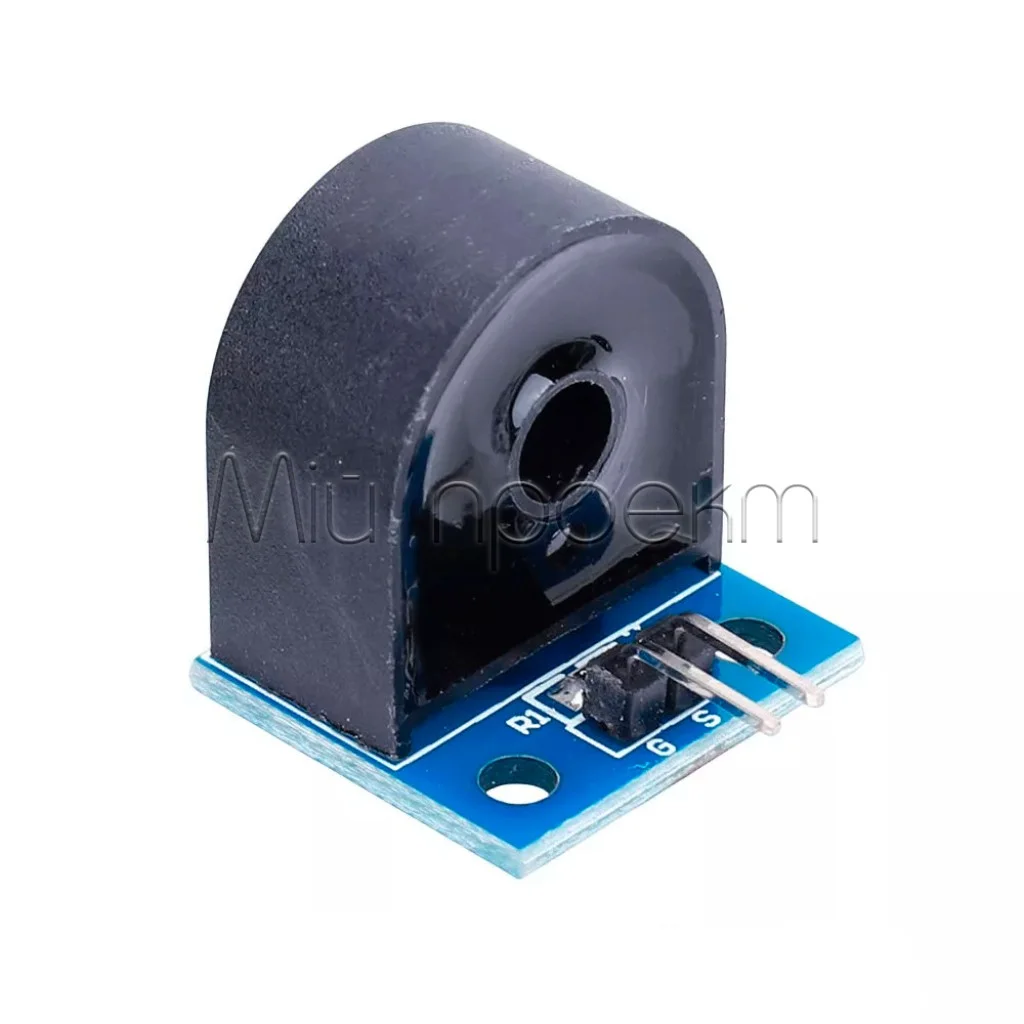

Выводы модуля: G (Ground), S (Signal)

⚠️ Важные аспекты использования:

Встроенный нагрузочный резистор – модуль оснащен встроенным резистором R1, который преобразует выходной ток в напряжение. Это упрощает подключение к микроконтроллерам, таким как Arduino, поскольку дополнительный внешний резистор не требуется. Выходное напряжение на выводе S пропорционально измеряемому току.
Подключение к микроконтроллеру – вывод S (Signal) подключается к аналоговому входу микроконтроллера (например, A0 на Arduino), а вывод G (Ground) – к земле (GND) микроконтроллера. Поскольку модуль выдает переменный сигнал, для корректного считывания необходимо сместить сигнал, добавив делитель напряжения (два резистора по 10 кОм) для создания опорной точки Vcc/2.
Выпрямление сигнала – для получения постоянного напряжения, пропорционального измеряемому току, можно применить диодный мост с фильтрующим конденсатором. Учитывайте падение напряжения на диодах (0,7 В), поэтому выходное напряжение модуля должно быть не менее 1,4 В для корректной работы выпрямителя. Рекомендуется использовать быстрые диоды типа 1N4148.
Защита от перегрузок – не превышайте максимальный ток 10 А, поскольку это может привести к насыщению магнитного сердечника и потере линейности. При насыщении выходной сигнал перестает увеличиваться даже при росте входного тока. Для измерения больших токов используйте несколько витков через отверстие модуля.
Правильное подключение – через отверстие модуля пропускайте только один проводник, если не требуется специально изменить коэффициент трансформации. При пропускании обратного провода (нуля) сигналы взаимно компенсируются. Для увеличения чувствительности можно сделать несколько витков измеряемого провода через отверстие, но при этом показания надо делить на количество витков.

Модуль трансформатора тока – надежное решение для точного измерения тока в ваших проектах. Компактный размер, высокая точность и простота подключения делают этот модуль незаменимым инструментом для создания современных систем автоматизации и контроля.

#ДатчикТока #Arduino #УмныйДом #HW-666 #Энергомониторинг

Характеристики

-Основные-

-Максимальный ток-

10 А

-Номинальный ток-

5 А (максимальный ток на аналоговом выходе: 5 мА)

-Интерфейс-

Аналоговый

-Рабочая частота-

50/60 Гц

-Дополнительные-

-Размеры-

19 х 17.5 х 21 мм (внутрішній діаметр кільця: 5.3 мм)

-Диапазон рабочей температуры-

- 40°C ... + 70°C

-Функции-

Коэффициент трансформации: 1000:1
