Коротко про CCM6N
CCM6N — ручний ШІМ-регулятор для керування швидкістю та напрямком обертання двопровідного щіткового двигуна постійного струму. Модуль працює від 6–30 В DC і підходить для поширених систем на 6, 12 та 24 В.
Для тривалої роботи орієнтуйтеся на струм до 3 А. У технічних параметрах також зазначено номінальні 6 А та максимальну межу 10 А, але ці значення не слід сприймати як гарантований безперервний режим без перевірки нагрівання та пускового струму двигуна.

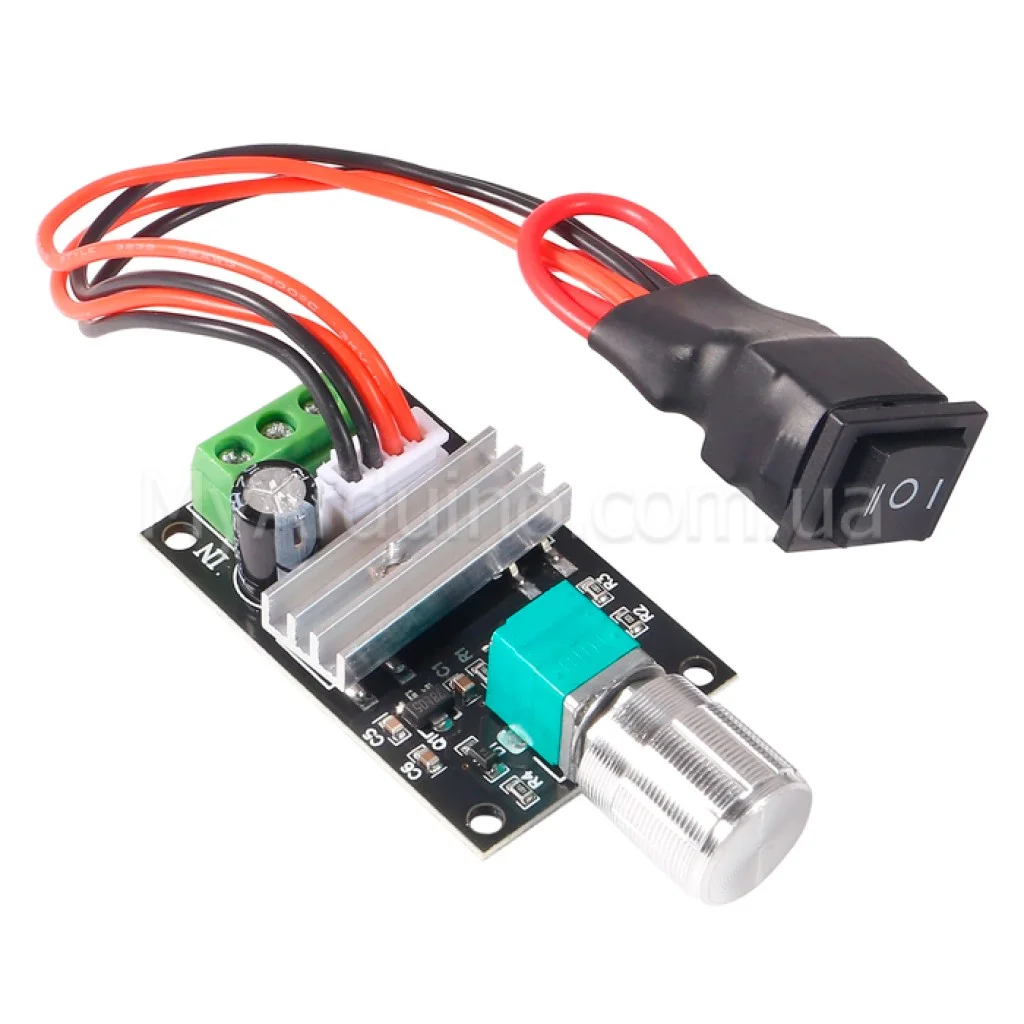

Виносний потенціометр зручно встановити на панелі корпусу, а реверсивний перемикач дозволяє змінювати напрямок руху без перестановки проводів. Перед реверсом двигун потрібно сповільнити й повністю зупинити.
Ключові характеристики
- Модель
- CCM6N
- Робоча напруга
- 6–30 В DC
- Орієнтир для тривалої роботи
- до 3 А
- Номінальний струм
- 6 А
- Максимальний струм
- 10 А; не безперервний режим
- Діапазон регулювання
- 0–100%
- Частота ШІМ
- 16 кГц
- Керування
- ручне регулювання швидкості, реверс і вимкнення
- Потенціометр
- B10K, 10 кОм
- Довжина проводу потенціометра
- 20 см
- Діаметр монтажного отвору
- 8 мм
- Розміри модуля
- 74 × 47 × 28 мм
- Маса
- 68 г
Детальний опис та особливості
Як регулюється швидкість
CCM6N керує двигуном за допомогою широтно-імпульсної модуляції з частотою 16 кГц. Поворот потенціометра змінює коефіцієнт заповнення імпульсів і середню потужність, що надходить до двигуна, тому швидкість можна налаштовувати плавно та вручну.
Середнє значення на виході змінюється приблизно в межах 0–100% від вхідного, але вихід залишається імпульсним. Регулятор не є стабілізованим понижувальним DC-DC перетворювачем, тому двигун має бути розрахований на напругу підключеного джерела навіть при малому положенні ручки.
Струмові межі
Для вибору тривалого навантаження використовуйте консервативний робочий орієнтир до 3 А. Значення 6 А позначає номінальний параметр, а 10 А — максимальну межу. Фактичний допустимий режим залежить від пускового струму двигуна, тривалості роботи, вентиляції, проводів, клем і температури модуля.
Двигун із невеликим споживанням у сталому режимі може короткочасно потребувати значно більшого струму під час старту або блокування вала. Не підбирайте регулятор і джерело живлення впритул та не використовуйте максимальні 10 А як безперервний робочий режим.
Реверс і механічне навантаження
Напрямок обертання змінюється штатним перемикачем. Перемикання під час швидкого руху створює ударне електричне та механічне навантаження, тому перед реверсом зменште швидкість, дочекайтеся повної зупинки вала й лише потім оберіть інший напрямок.
Панельний монтаж
Потенціометр B10K на проводі довжиною 20 см можна винести на передню панель. Для його встановлення потрібен отвір діаметром 8 мм. Силову частину можна розмістити всередині корпусу, залишивши місце для клем, проводів і циркуляції повітря.
Підійде / не підійде
Підійде
- для ручного регулювання швидкості двопровідного щіткового DC-двигуна в діапазоні 6–30 В;
- для поширених систем живлення на 6, 12 або 24 В;
- для привода подачі, намотувального механізму, рухомої моделі або невеликого випробувального стенда;
- для механізму, якому потрібен ручний рух уперед і назад;
- для панельного монтажу ручки завдяки виносному потенціометру;
- для двигуна, робочий і пусковий струми якого відповідають можливостям регулятора із запасом.
Не підійде
- для мережі 230 В, змінного струму або AC-двигуна;
- для безщіткового, крокового, трифазного двигуна чи сервопривода;
- для навантаження, яке потребує гарантованого безперервного струму 6–10 А;
- для автоматичного реверсу, програмного керування або стабілізації обертів за зворотним зв’язком;
- для отримання окремої стабілізованої вихідної напруги.
Приклади застосування
Привід подачі або намотування
Регулятор дозволяє вручну підібрати темп руху та змінити напрямок двигуна. Перед кожним реверсом механізм потрібно повністю зупиняти.
Сервісний стенд для DC-двигуна
CCM6N можна застосувати для перевірки обертання в обох напрямках і підбору швидкості, якщо напруга та струм двигуна відповідають параметрам модуля.
Мала моторизована модель
Для механізму на 6 В можна використати двигун із редуктором 1:48 на 3–6 В. Живлення в такому поєднанні має становити рівно 6 В, а пусковий струм потрібно перевірити до тривалої роботи.
Підключення та перший запуск
Знеструмте систему
Підключайте двигун, джерело живлення та органи керування лише за повністю вимкненої системи.
Перевірте параметри
Звірте напругу двигуна з джерелом 6–30 В DC та перевірте робочий, пусковий і блокувальний струми навантаження.

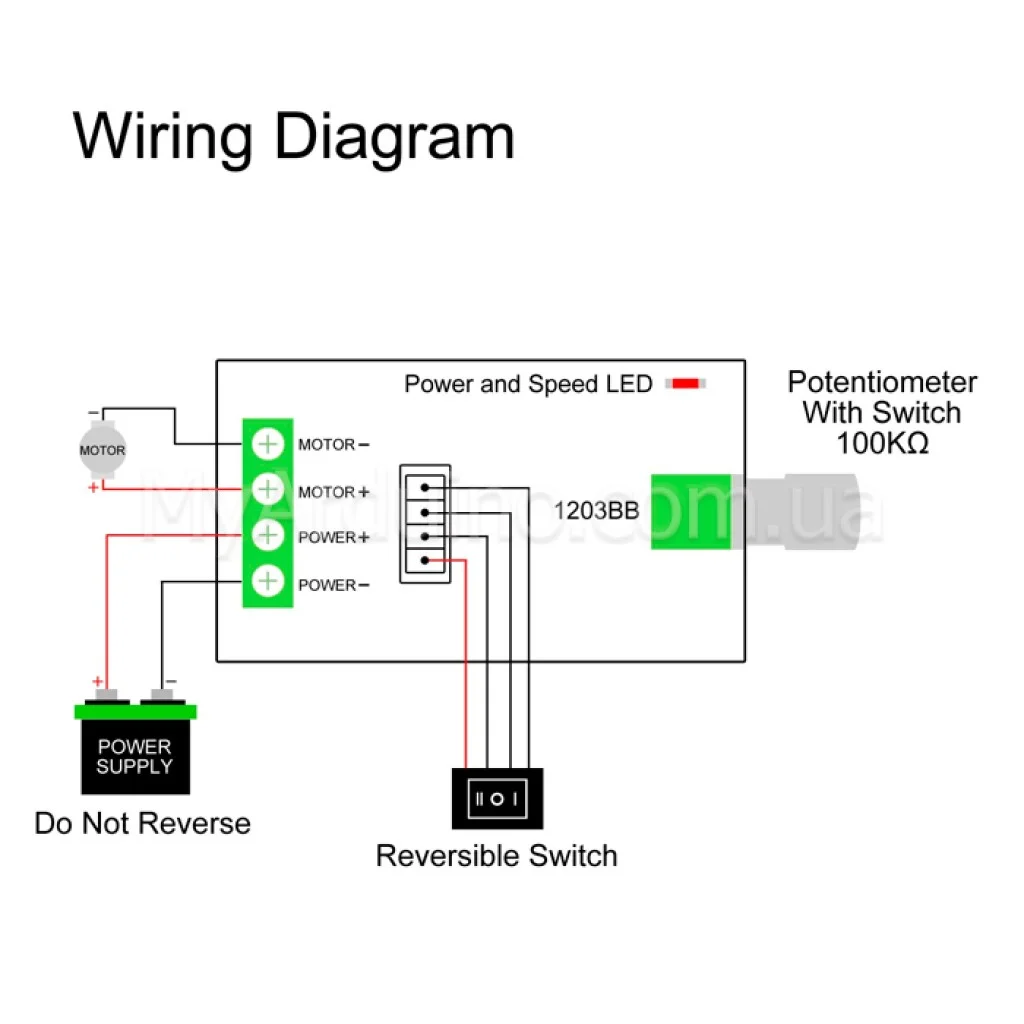

Підключіть двигун
Під’єднайте два проводи двигуна до вихідних клем відповідно до позначень на модулі та надійно затягніть контакти.
Підключіть DC-живлення
Під’єднайте джерело до вхідних клем, суворо дотримуючись полярності «+» і «−».
Виконайте пробний запуск
Установіть малу швидкість, подайте живлення та поступово збільшуйте рівень. Контролюйте струм, температуру модуля, клем і проводів.
Змінюйте напрямок після зупинки
Перед перемиканням реверсу зменште швидкість і дочекайтеся повної зупинки двигуна.
Альтернативи без реверсу
- Для компактного ручного регулювання швидкості без зміни напрямку розгляньте ШІМ-регулятор DC 4,5–35 В.
- Для систем 12–40 В із більшим рекомендованим струмовим запасом підійде ШІМ-регулятор DC до 10 А; він також не виконує електронний реверс.
Обмеження та безпека
Тільки 6–30 В постійного струму
Не підключайте модуль до мережі 230 В, змінної напруги або джерела поза робочим діапазоном. Перед увімкненням перевірте полярність живлення.
Для тривалої роботи орієнтуйтеся на 3 А
Номінальні 6 А та максимальні 10 А не є підставою для безперервного навантаження без перевірки теплового режиму. Залишайте запас для запуску та контролюйте температуру модуля, клем і проводів.
Не допускайте блокування вала
При заклинюванні струм двигуна різко зростає. Негайно вимкніть живлення, якщо механізм зупинився під навантаженням або не може запуститися.
Реверс тільки після зупинки
Не змінюйте напрямок під час швидкого обертання. Спочатку зменште швидкість, дочекайтеся зупинки вала, а потім перемикайте реверс.
Використовуйте зовнішній захист
Установіть запобіжник, підібраний за двигуном, джерелом живлення та проводкою. Не покладайтеся на модуль як на єдиний захист від короткого замикання або перевантаження.
Контролюйте нагрівання
Забезпечте вентиляцію в корпусі. Якщо плата, клеми або проводи помітно нагріваються, вимкніть систему, перевірте контакти та зменште навантаження.
FAQ
Чи підійде регулятор для двигуна на 12 або 24 В?
Так, якщо двигун розрахований на напругу джерела, а його робочий і пусковий струми вкладаються в можливості CCM6N із запасом.
Який струм використовувати для вибору тривалого навантаження?
Орієнтуйтеся на робочий струм до 3 А. Значення 6 А є номінальним параметром, а 10 А — максимальною межею, яку не слід використовувати як гарантований безперервний режим.
Чи можна змінювати напрямок на ходу?
Не слід. Перед реверсом зменште швидкість і дочекайтеся повної зупинки вала, щоб знизити ударне навантаження на двигун, модуль і механіку.
Чи знижує CCM6N напругу 24 В до стабілізованих 12 В?
Ні. Регулятор змінює коефіцієнт заповнення ШІМ, але не замінює стабілізований понижувальний DC-DC перетворювач. Для двигуна на 12 В використовуйте відповідне джерело живлення.
Чи підходить CCM6N для безщіткового або крокового двигуна?
Ні. Для безщіткового, крокового або трифазного двигуна потрібен спеціалізований контролер відповідного типу.
Чи можна винести ручку на панель корпусу?
Так. Потенціометр B10K підключений проводом довжиною 20 см і встановлюється в отвір діаметром 8 мм.
