Кратко о XY-KPWM

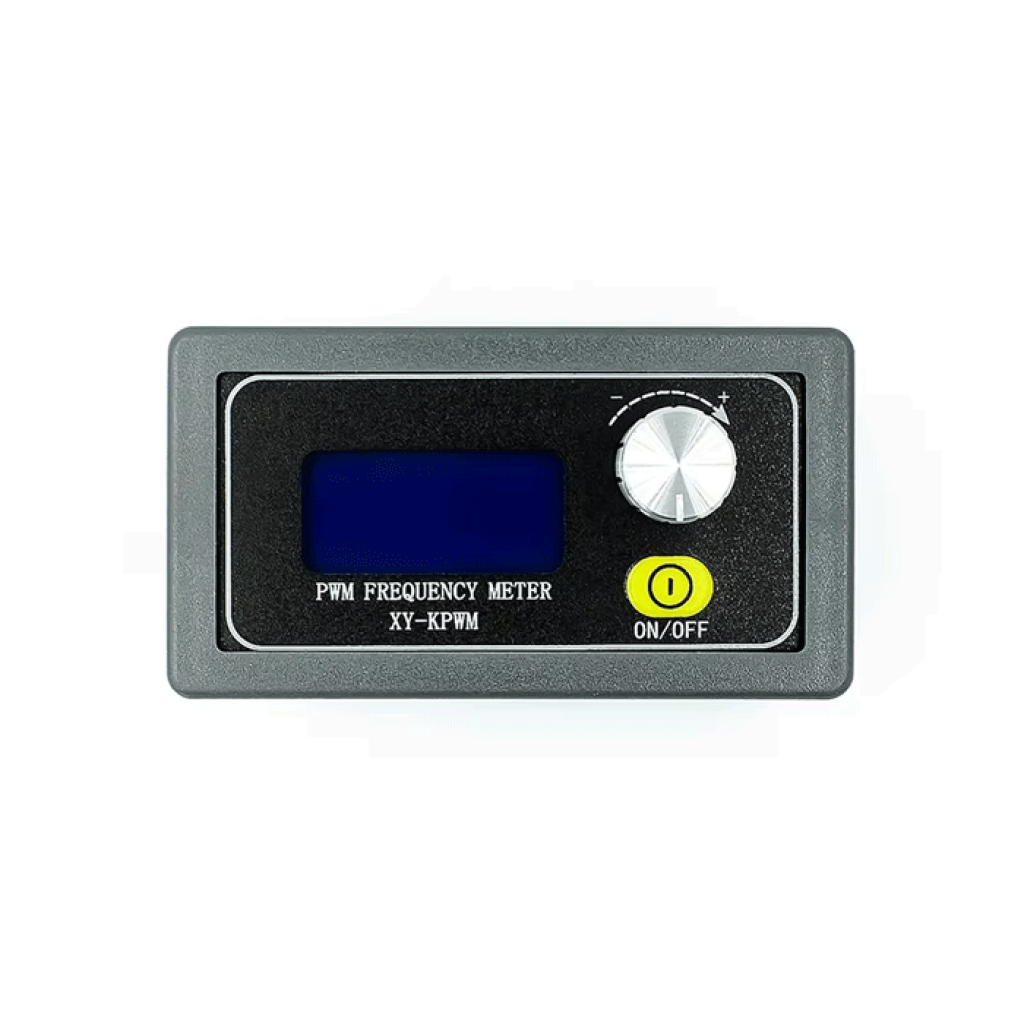

XY-KPWM — панельный генератор прямоугольного ШИМ-сигнала с ЖК-дисплеем, энкодером и отдельной кнопкой управления выходом. Модуль позволяет настраивать частоту от 1 Гц до 150 кГц и коэффициент заполнения от 0% до 100%.
Ключевые характеристики
- Тип
- одноканальный генератор прямоугольного ШИМ-сигнала
- Диапазон частоты
- 1 Гц–150 кГц
- Коэффициент заполнения
- 0–100%
- Заявленная точность
- 2%
- Напряжение питания
- 3,3–30 В DC
- Выходной ток
- 30 мА
- Управление
- поворотный энкодер с нажатием, кнопка ON/OFF
- Индикация
- ЖК-дисплей с синей подсветкой
- Размеры
- 79 × 43 × 37 мм
- Масса
- 42 г
Подробное описание и особенности
Настройка частоты и заполнения
XY-KPWM формирует последовательность прямоугольных импульсов. Частота определяет количество импульсов в секунду, а коэффициент заполнения — долю времени, в течение которого сигнал находится в активном состоянии. Это позволяет вручную задать тестовый режим для совместимого цифрового входа, драйвера или контроллера.
Энкодер используется для выбора и изменения параметров, а дисплей показывает текущие настройки. Кнопка ON/OFF включает и выключает PWM-выход без отключения питания самого генератора.
Защита настроек от случайного изменения
Функция LOCK блокирует управление энкодером. Параметры dn и UP позволяют ограничить нижний и верхний пределы коэффициента заполнения, а последние настройки автоматически сохраняются после отключения питания. Эти функции помогают сохранять выбранный режим, но не заменяют защиту силовой нагрузки.
Сигнальный выход и силовая нагрузка
Выход PWM с током 30 мА используется в качестве управляющего сигнала. Для изменения скорости DC-двигателя, яркости LED-ленты или средней мощности резистивного нагревателя необходим отдельный силовой модуль, рассчитанный на напряжение, рабочий и пусковой ток нагрузки.
Панельная установка
Серый корпус с боковыми защёлками предназначен для встраивания в переднюю панель стенда, блока управления или учебной установки. Перед изготовлением выреза измерьте полученный корпус и расположение защёлок; внешние размеры XY-KPWM составляют 79 × 43 × 37 мм.
Подойдёт / не подойдёт
Подойдёт
- для ручного формирования ШИМ-сигнала при наладке электроники;
- для проверки совместимого частотного, счётного или PWM-входа;
- для управления входом драйвера DC-двигателя или силового MOSFET-ключа;
- для учебного стенда с наглядной настройкой частоты и заполнения;
- для встраивания в низковольтную панель управления.
Не подойдёт
- для прямого питания двигателя, LED-ленты, реле или нагревателя от контакта PWM;
- для генерации синусоидального, треугольного или произвольного сигнала;
- для стабилизации напряжения или тока;
- для замкнутого регулирования температуры или скорости без датчика и отдельного контроллера;
- для сетевых цепей 230 В AC.
Полные характеристики
| Параметр | Значение |
|---|---|
| Модель генератора | XY-KPWM |
| Форма сигнала | прямоугольный ШИМ-сигнал |
| Диапазон частоты | 1 Гц–150 кГц |
| Коэффициент заполнения | 0–100% |
| Заявленная точность | 2% |
| Напряжение питания | 3,3–30 В DC |
| Выходной ток | 30 мА |

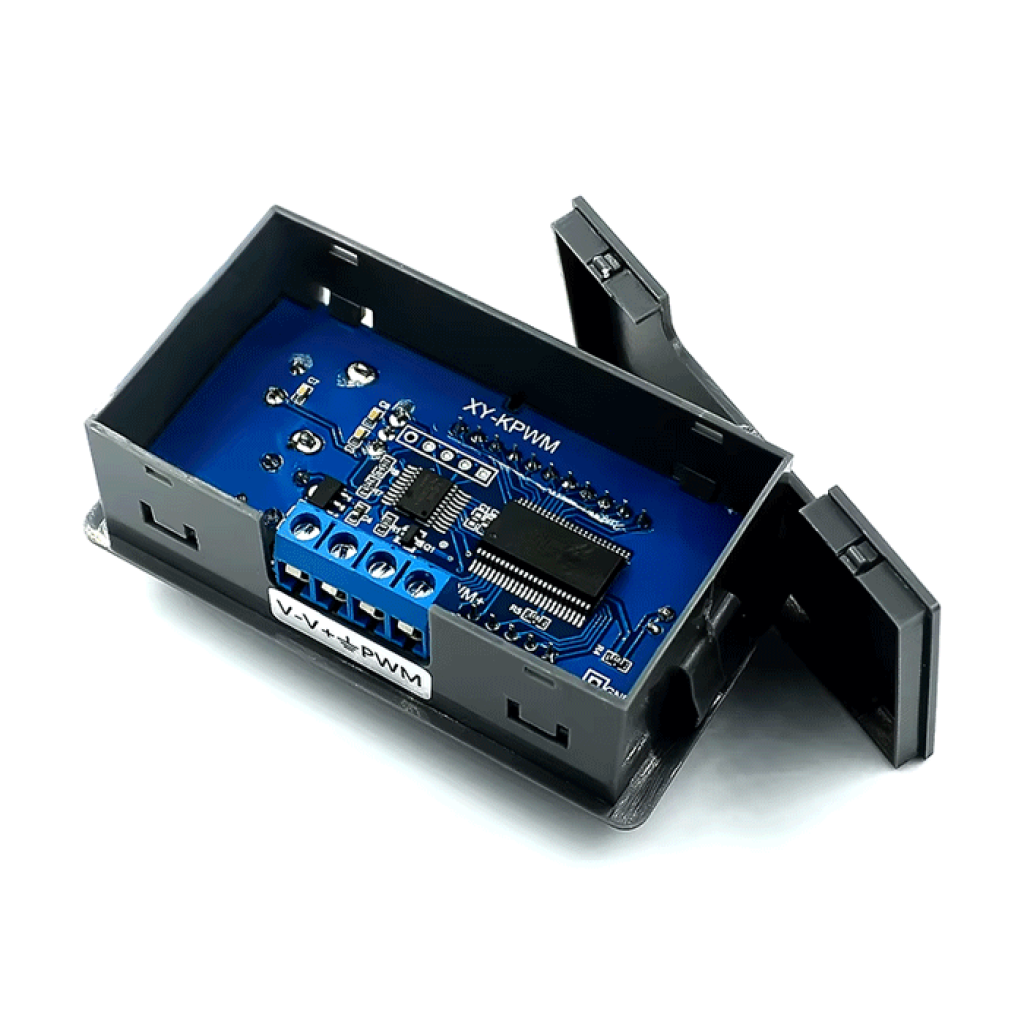

| Клеммы | V−, V+, GND, PWM |
| Рабочая температура | −20…+70 °C |
| Размеры | 79 × 43 × 37 мм |
| Масса | 42 г |
| Дополнительные функции | LOCK, пределы dn и UP, сохранение последних настроек |
Примеры применения
Проверка PWM-входа
XY-KPWM подаёт на совместимый сигнальный вход заданную частоту и заполнение. Перед запуском необходимо проверить допустимую амплитуду входа и обеспечить правильное соединение сигнальной земли.
Учебный стенд
Дисплей и энкодер позволяют наблюдать, как изменение частоты и коэффициента заполнения влияет на работу цифрового входа, драйвера или измерительного прибора.
Управление DC-нагрузкой через силовой ключ
Генератор задаёт PWM-режим, а внешний MOSFET-модуль коммутирует ток LED-ленты, двигателя или резистивного нагревателя. Защита и допустимая нагрузка определяются силовым модулем и подключённым устройством.
Подключение и первый запуск
Обесточьте схему
Выполняйте все соединения при отключённом питании. Проверьте полярность источника и допустимые напряжения подключённых устройств.
Подключите питание
Подайте 3,3–30 В DC на V+ и V−. Не превышайте 30 В и не меняйте полярность.
Проверьте уровень PWM
Перед подключением цифрового входа проверьте фактическую амплитуду PWM и сравните её с допустимым напряжением приёмника. При необходимости используйте буфер или согласование логических уровней.
Подключите сигнальный вход
Соедините PWM с управляющим входом, а GND — с сигнальной землёй приёмника. Мощную нагрузку подключайте к отдельному силовому драйверу, а не к выходу генератора.
Задайте безопасный начальный режим
Сначала установите необходимую частоту и небольшое заполнение, после чего включите выход кнопкой ON/OFF и проверьте реакцию схемы.
Совместимые силовые модули
- Для PWM-входа с уровнем 3,3 или 5 В можно рассмотреть MOSFET-модуль D4184 для DC-нагрузок.
- Для управляющего сигнала 5–12 В доступен MOSFET-модуль PWM в вариантах 20 А, 50 А или 100 А. Обозначения тока этих вариантов являются пиковыми или кратковременными, поэтому для продолжительной работы необходимы запас и контроль нагрева.
Перед соединением проверьте уровень PWM, рабочую частоту входа, напряжение силовой цепи, пусковой ток, охлаждение и необходимую защиту нагрузки.
Ограничения и безопасность
Только низковольтное питание DC
Не подключайте XY-KPWM к сети 230 В AC. На V+ и V− допускается только постоянное напряжение 3,3–30 В с правильной полярностью.
Проверяйте напряжение на цифровом входе
Чрезмерная амплитуда PWM может повредить микроконтроллер или драйвер. Перед соединением проверьте сигнал и допустимое напряжение входа; обозначение питания генератора само по себе не подтверждает совместимость логических уровней.
PWM не является силовым выходом
Выход с током 30 мА предназначен для управления сигнальным входом. Двигатель, лампа, реле, LED-лента или нагреватель требуют отдельного силового ключа или драйвера.
Защита нагрузки остаётся внешней
Пределы dn и UP и блокировка LOCK не контролируют ток или температуру нагрузки. Предусмотрите предохранитель, защиту от перегрева и короткого замыкания, а для индуктивной нагрузки — соответствующую защиту от выбросов напряжения.
Проверьте монтажные размеры
Размеры 79 × 43 × 37 мм описывают корпус модуля, а не готовый шаблон панельного выреза. Перед обработкой панели измерьте корпус и защёлки полученного изделия.
FAQ
Можно ли подключить двигатель непосредственно к XY-KPWM?
XY-KPWM не питает двигатель непосредственно. Генератор подаёт PWM на совместимый драйвер или MOSFET-ключ, а двигатель получает питание через силовую цепь.
Можно ли подать PWM на Arduino или ESP32?
Прямое подключение возможно только после проверки фактической амплитуды PWM и допустимого уровня конкретного входа. Если уровни не совпадают, используйте буфер или преобразователь логических уровней.
Что делает кнопка ON/OFF?
Кнопка ON/OFF включает или выключает PWM-выход, не отключая питание самого генератора.
Как избежать случайного изменения параметров?
Функция LOCK блокирует управление, а dn и UP ограничивают доступный диапазон коэффициента заполнения. Для силовой цепи всё равно необходима отдельная аппаратная защита.
Сохраняются ли настройки после отключения?
XY-KPWM автоматически сохраняет последние настройки. Перед повторным запуском проверьте их на дисплее и включайте выход после подключения совместимой схемы.
