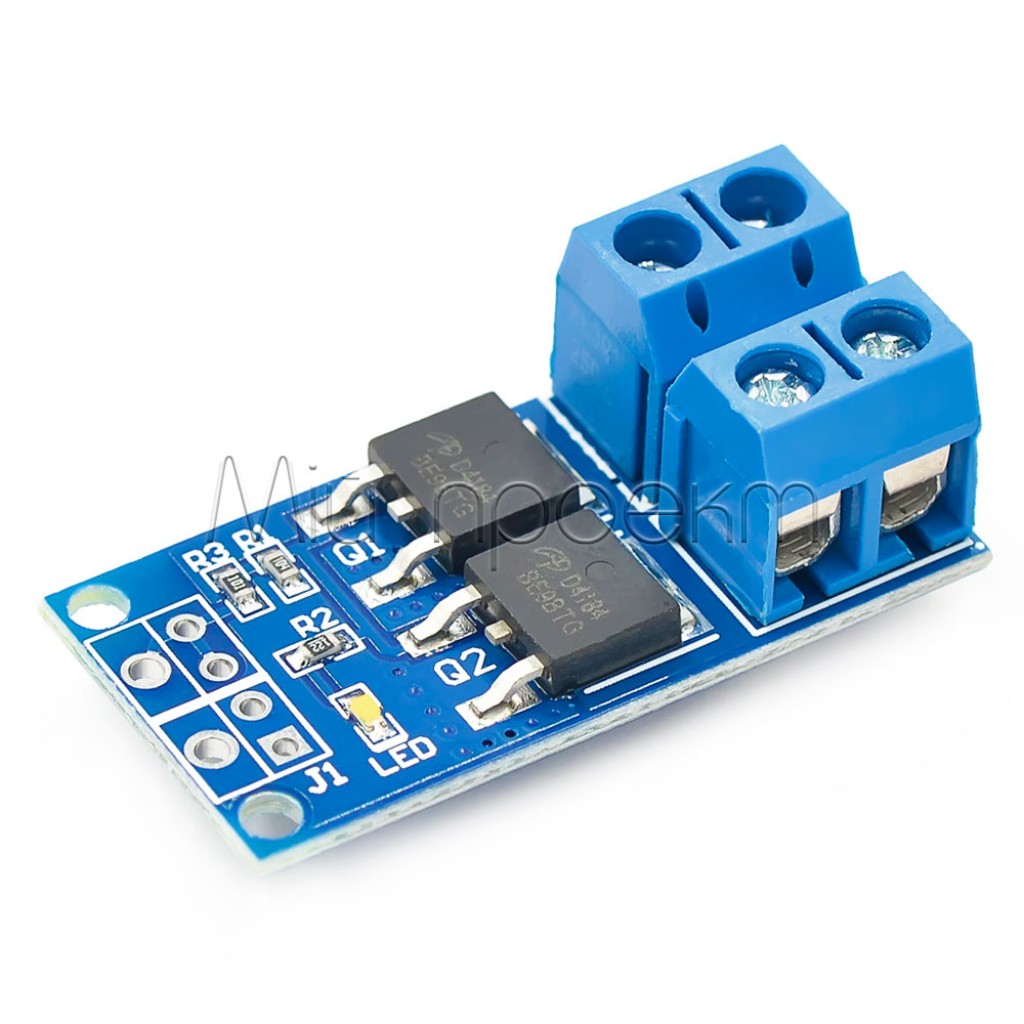

1. Идентификация и основные компоненты
flowchart TD
subgraph MOSFET_MODULE["Модуль силового ключа на AOD4184A"]
direction TB
subgraph TERMINALS["Клеммные разъемы"]
direction TB
subgraph INPUT["Вход (VIN)"]
direction LR
VIN_PLUS["VIN+"] --- VIN_MINUS["VIN-"]
end
subgraph OUTPUT["Выход (OUT)"]
direction LR
OUT_PLUS["OUT+"] --- OUT_MINUS["OUT-"]
end
INPUT --- OUTPUT
end
subgraph CONTROL["Контрольные пины (J1)"]
direction LR
GND["GND
(x3)"] --- TRIG["TRIG/PWM
(x3)"]
end
subgraph COMPONENTS["Компоненты"]
direction TB
Q1["Q1
AOD4184A
MOSFET"] --- Q2["Q2
AOD4184A
MOSFET"]
LED["Индикатор
LED"]
RES["Резисторы
R1, R2, R3"]
end
TERMINALS --- CONTROL
CONTROL --- COMPONENTS
end
classDef terminal fill:#ffe0b2,stroke:#e65100,stroke-width:1px
class VIN_PLUS,VIN_MINUS,OUT_PLUS,OUT_MINUS terminal
classDef control fill:#e1f5fe,stroke:#0288d1,stroke-width:1px
class GND,TRIG control
classDef component fill:#f5f5f5,stroke:#333,stroke-width:1px
class Q1,Q2,LED,RES component
Рекомендуется использовать модуль в пределах его номинального тока 15А без дополнительного охлаждения. При более высоких токах (до 25А) необходимо обеспечить надлежащее охлаждение и мониторинг температуры.
2. Схема подключения
flowchart TB
subgraph PS["Источник питания"]
BAT_PLUS["+(VCC)"]
BAT_MINUS["-(GND)"]
end
subgraph MOD["MOSFET модуль"]
VIN_PLUS["VIN+"]
VIN_MINUS["VIN-"]
OUT_PLUS["OUT+"]
OUT_MINUS["OUT-"]
TRIG["TRIG/PWM"]
GND["GND"]
end
subgraph LOAD["Нагрузка"]
LOAD_PLUS["+"]
LOAD_MINUS["-"]
end
subgraph MCU["Arduino/Микроконтроллер"]
PWM_PIN["PWM пин
(например, D9)"]
MCU_GND["GND"]
end
BAT_PLUS --> VIN_PLUS
BAT_MINUS --> VIN_MINUS
OUT_PLUS --> LOAD_PLUS
LOAD_MINUS --> OUT_MINUS
PWM_PIN --> TRIG
MCU_GND --> GND
classDef power fill:#ffe0b2,stroke:#e65100,stroke-width:2px
classDef module fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
classDef load fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px
classDef mcu fill:#f3e5f5,stroke:#7b1fa2,stroke-width:2px
class BAT_PLUS,BAT_MINUS power
class VIN_PLUS,VIN_MINUS,OUT_PLUS,OUT_MINUS,TRIG,GND module
class LOAD_PLUS,LOAD_MINUS load
class PWM_PIN,MCU_GND mcu
2.1. Подключение источника питания

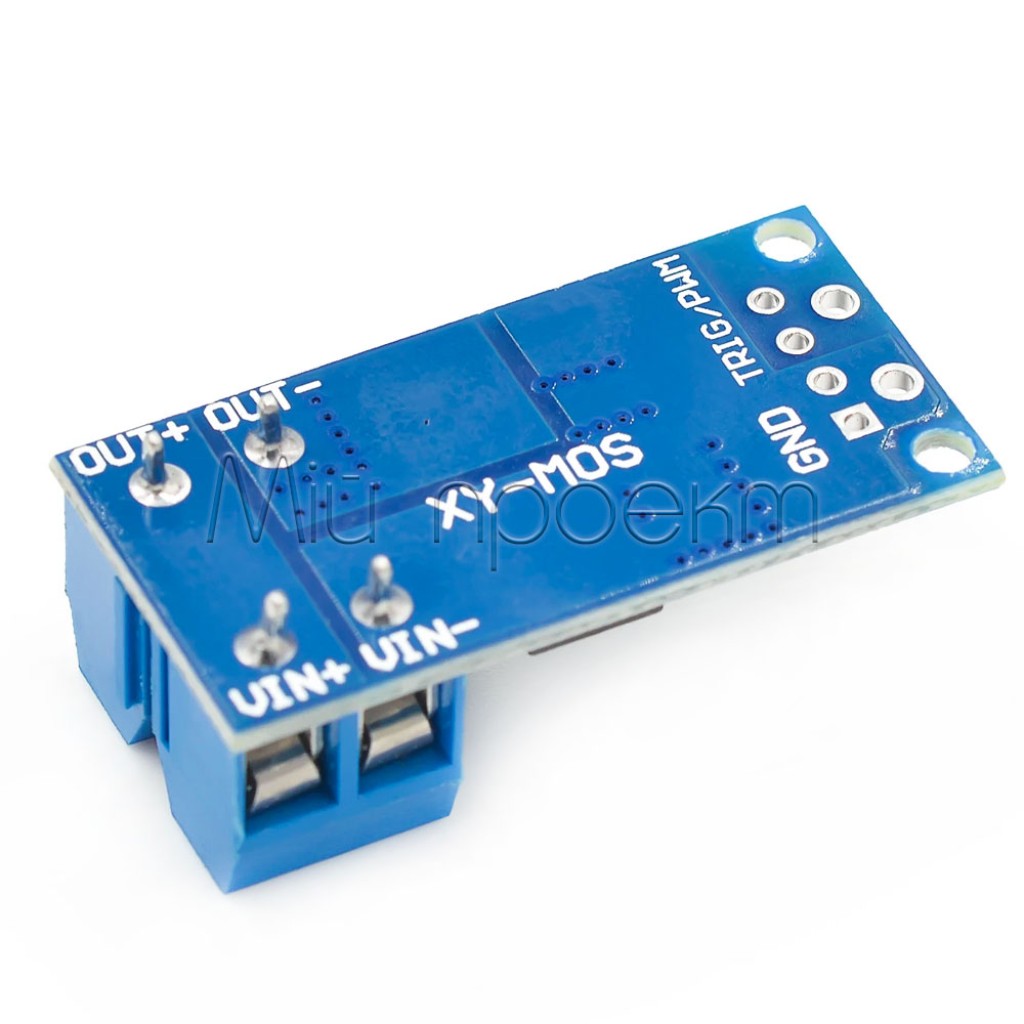

- Найдите два синих винтовых клеммных разъема с маркировкой VIN+ и VIN- (обычно внизу платы или обозначены на обратной стороне).
- Подключите положительный (+) терминал источника питания (например, аккумулятора 12В) к клемме VIN+ на модуле.
- Подключите отрицательный (-) терминал источника питания (землю) к клемме VIN- на модуле.
- Используйте провода достаточного сечения, чтобы выдержать ожидаемый ток нагрузки (чем выше ток, тем толще провода).
Убедитесь, что напряжение источника питания не превышает 40В (максимальное значение Vds для AOD4184A), оптимально использовать 12-24В. Также соблюдайте правильную полярность при подключении.
2.2. Подключение нагрузки
- Найдите два синих винтовых клеммных разъема с маркировкой OUT+ и OUT- (обычно вверху платы или обозначены на обратной стороне).
- Подключите положительный (+) провод вашей нагрузки (мотора, лампы и т.д.) к клемме OUT+ на модуле.
- Подключите отрицательный (-) провод вашей нагрузки к клемме OUT- на модуле.
При подключении моторов обязательно используйте защитный диод (flyback diode). Подключите его параллельно клеммам мотора: катод (полоса) к положительному проводу, анод к отрицательному. Это защитит MOSFET от пиковых выбросов напряжения при работе мотора.
flowchart LR
OUT_PLUS["OUT+"] --> MOTOR_PLUS["+"]
MOTOR_PLUS --- MOTOR_MINUS["-"]
MOTOR_MINUS --> OUT_MINUS["OUT-"]
DIODE["Защитный диод"]
DIODE -.-> |"Катод (полоса)"| MOTOR_PLUS
DIODE -.-> |"Анод"| MOTOR_MINUS
classDef module fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
classDef motor fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px
classDef protection fill:#ffebee,stroke:#c62828,stroke-width:2px
class OUT_PLUS,OUT_MINUS module
class MOTOR_PLUS,MOTOR_MINUS motor
class DIODE protection
2.3. Подключение к микроконтроллеру
- Найдите группу контактов (пинов/отверстий) для управления (обозначенных как J1 на плате).
- Найдите контакты с маркировкой TRIG/PWM. Подключите один из этих контактов к цифровому выходу Arduino, который поддерживает PWM (например, пин 9).
- Найдите контакты с маркировкой GND. Подключите один из этих контактов к пину GND на Arduino.
- Важно: Земля (GND) Arduino и земля (GND/-) источника питания нагрузки должны быть соединены между собой для корректной работы схемы. Если вы используете один источник питания для Arduino и нагрузки, это обычно уже выполнено. Если источники разные, соедините их контакты GND.
На модуле есть по три пина GND и TRIG/PWM, которые внутренне соединены между собой. Достаточно использовать только один из каждого типа для микроконтроллера. Другие пины можно использовать для подключения дополнительных компонентов или оставить неподключенными.
3. Управление модулем через Arduino
3.1. Базовый код для управления (ON/OFF)
// Базовый код включения/выключения
const int mosfetPin = 9; // Пин для управления MOSFET-модулем
void setup() {
pinMode(mosfetPin, OUTPUT);
}
void loop() {
digitalWrite(mosfetPin, HIGH); // Включает модуль (открывает MOSFET)
delay(2000); // Задержка 2 секунды
digitalWrite(mosfetPin, LOW); // Выключает модуль (закрывает MOSFET)
delay(2000); // Задержка 2 секунды
}
3.2. Код для плавного управления (PWM)
// Код для PWM-управления (плавное регулирование скорости/яркости)
const int mosfetPin = 9; // PWM-пин для управления модулем
int mSpeed = 0; // Текущее значение PWM (0-255)
int mStep = 15; // Шаг изменения PWM
void setup() {
pinMode(mosfetPin, OUTPUT);
}
void loop() {
// Изменяем значение PWM
mSpeed = mSpeed + mStep;
// Меняем направление, когда достигаем пределов
if (mSpeed >= 255 || mSpeed <= 0) {
mStep = -mStep;
// Коррекция значения, чтобы не выходить за пределы 0-255
if (mSpeed > 255) mSpeed = 255;
if (mSpeed < 0) mSpeed = 0;
}
// Применяем PWM-сигнал
analogWrite(mosfetPin, mSpeed);
delay(100); // Задержка для плавного изменения
}
3.3. Код для тестирования высоких нагрузок
// Код для тестирования при постоянной нагрузке
const int mosfetPin = 9; // Пин для управления MOSFET-модулем
void setup() {
pinMode(mosfetPin, OUTPUT);
digitalWrite(mosfetPin, HIGH); // Включает модуль (открывает MOSFET)
while(1); // Бесконечный цикл, модуль остается включенным
}
void loop() {
// Этот код не выполняется из-за while(1) в setup()
}
Для точного управления рекомендуется использовать PWM-сигнал (функция analogWrite), который позволяет плавно изменять скорость моторов или яркость освещения. MOSFET модуль отлично подходит для PWM-управления благодаря быстрому переключению транзисторов.
4. Расчеты для использования
4.1. Расчет падения напряжения
Vdrop = I × Rds(on)
Где:
- I - ток нагрузки (в амперах)
- Rds(on) - сопротивление открытого транзистора (около 5.8-7.5 мОм)
Пример: При токе 15A:
Vdrop = 15A × 0.0065 Ом = 0.0975В (или ~98мВ)
4.2. Расчет рассеивания тепла
P = I² × Rds(on)
Пример: При токе 15A:
P = (15A)² × 0.0065 Ом = 1.46 Вт
При высоких токах (>15A) рекомендуется добавить радиатор, чтобы обеспечить надлежащее охлаждение модуля. Хотя модуль может выдерживать до 25A, длительная работа при таких токах без дополнительного охлаждения приведет к перегреву.
5. Интересные аспекты использования
5.1. Преимущества MOSFET перед реле
- Бесшумная работа: В отличие от механических реле, MOSFET работает абсолютно бесшумно
- Долгий срок службы: Отсутствие движущихся частей обеспечивает надежность и долговечность
- Быстрое переключение: Идеально для PWM-управления и регулирования скорости/яркости
- Минимальные потери: Очень низкое сопротивление в открытом состоянии (Rds(on)) минимизирует потери энергии

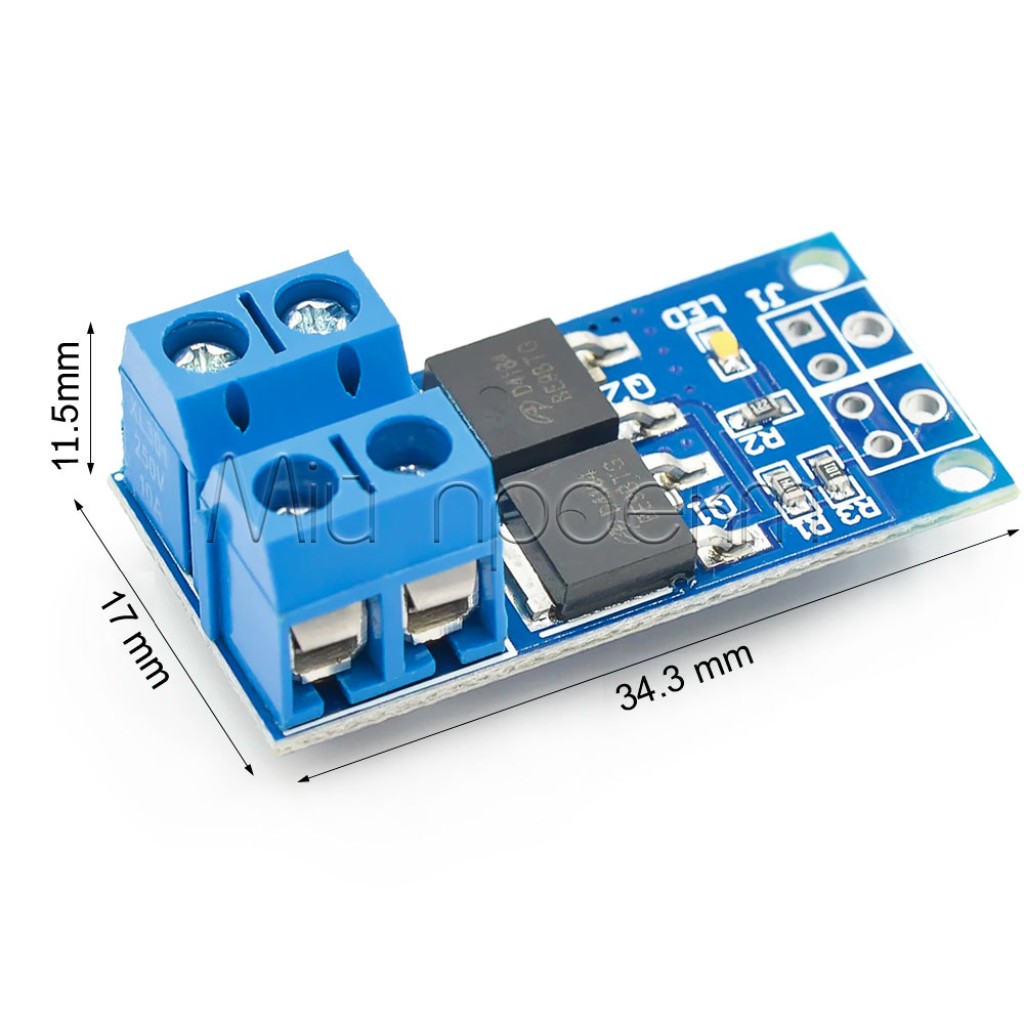

- Компактный размер: Модуль имеет размеры всего 34×17×14 мм
5.2. Практические применения
- Управление двигателями постоянного тока: Регулирование скорости с помощью PWM
- Системы освещения: Плавное регулирование яркости светодиодных лент и ламп
- Высокотоковые нагрузки: Безопасное переключение устройств с потреблением до 15A (и больше с охлаждением)
- Проекты автоматизации: Управление силовыми устройствами с помощью микроконтроллеров
- Портативные и автономные устройства: Благодаря низким потерям энергии, идеально для батарейных проектов
- Замена электромеханических реле: В системах, требующих частого переключения или бесшумной работы
5.3. Эффективность при разных нагрузках
При тестировании модуля с разными нагрузками получены следующие показатели падения напряжения:
| Ток нагрузки |
Падение напряжения |
Сопротивление Rds(on) |
| 5A |
~29 мВ |
~5.8 мОм |
| 10A |
~60 мВ |
~6.0 мОм |
| 15A |
~97 мВ |
~6.5 мОм |
| 20A |
~150 мВ |
~7.5 мОм |
Даже при высоких токах (20A) падение напряжения на модуле составляет всего около 150 мВ, что обеспечивает эффективность более 99% для большинства систем с напряжением 12В или выше.
5.4. Особенности конструкции
- Параллельное подключение MOSFET: Модуль использует два транзистора AOD4184A, соединенных параллельно (затворы вместе, стоки вместе, истоки вместе), что позволяет распределить ток нагрузки для повышения общей токовой способности
- N-канальный принцип: Используется "low-side switching" - коммутация происходит на стороне "земли", что оптимально для управления от микроконтроллеров
- Индикация работы: Встроенный светодиод загорается, когда на вход TRIG/PWM подается сигнал управления (HIGH)
- Компактные размеры: Несмотря на высокую токовую способность, модуль имеет миниатюрные размеры (около 34×17×14 мм)
Важное замечание: Мы приложили усилия, чтобы эта инструкция была точной и полезной. Однако эта инструкция предоставляется как справочный материал. Электронные компоненты могут иметь вариации, а схемы подключения зависят от конкретных условий и вашего оборудования. Эта информация предоставляется "как есть", без гарантий полноты или безошибочности. Настоятельно рекомендуем проверять спецификации вашего модуля (datasheet), сверяться с другими источниками и, при малейших сомнениях, обращаться к квалифицированным специалистам, особенно при работе с напряжением 220В.
