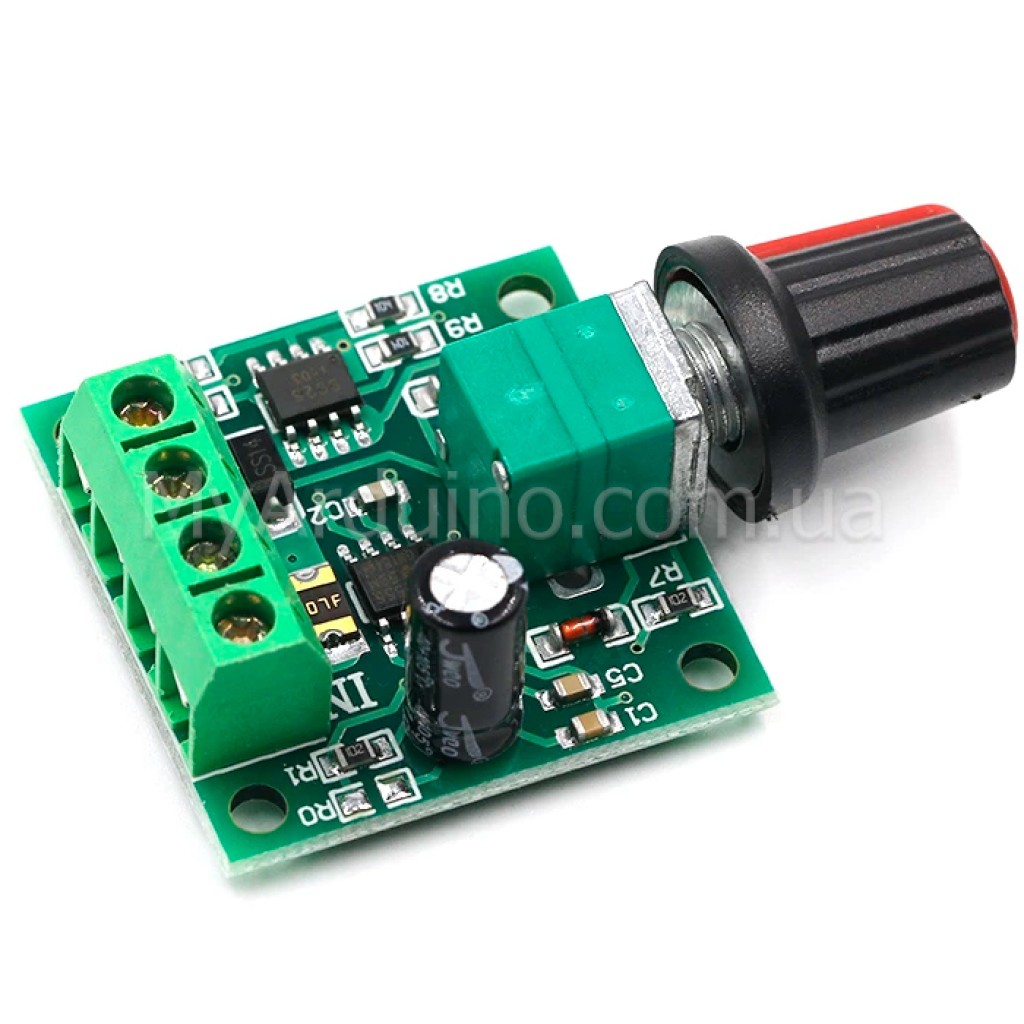

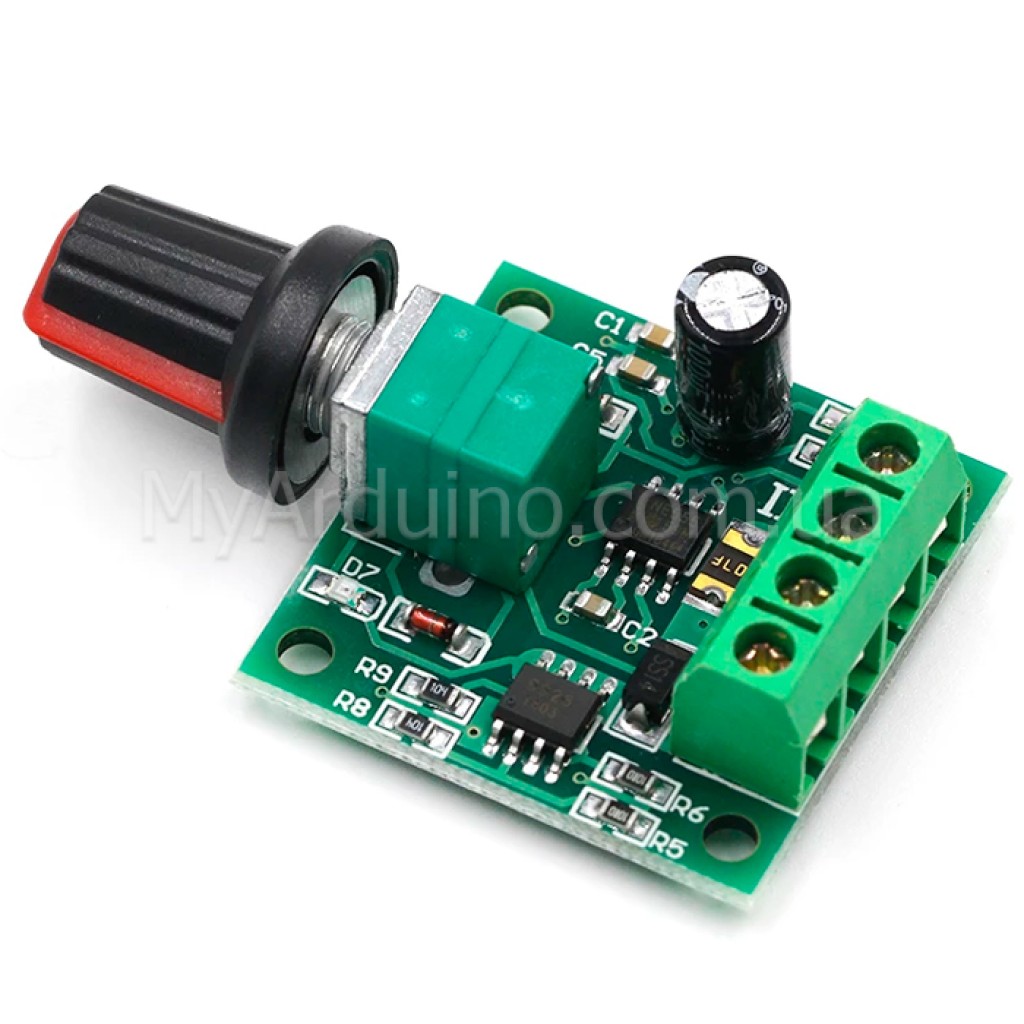

Кратко о мини ШИМ-регуляторе PWM 2A
Мини ШИМ-регулятор PWM 2A предназначен для ручного изменения скорости низковольтного двигателя постоянного тока. Поворотный потенциометр изменяет уровень ШИМ-управления, а винтовые клеммы упрощают подключение питания и двигателя.
Ключевые характеристики
- Назначение
- ручная регулировка скорости DC-двигателя
- Входное напряжение
- 1,8–15 В DC; рекомендуется не более 12 В
- Максимальный ток
- до 2 А
- Максимальная мощность
- до 30 Вт при соблюдении ограничений по напряжению и току
- Метод регулировки
- ШИМ / PWM
- Диапазон регулировки
- 0–100%
- Управление
- поворотный потенциометр с ручкой
- Подключение

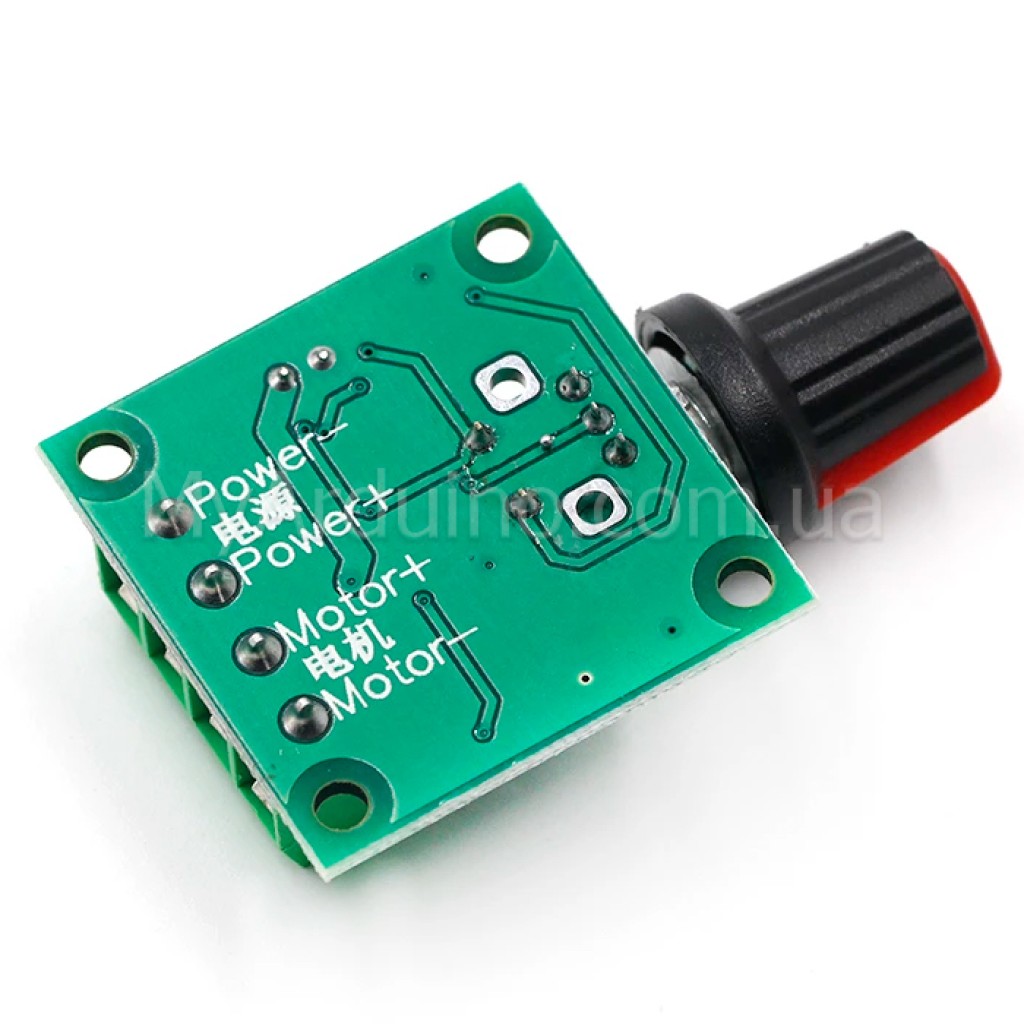

- винтовые клеммы Power+/Power− и Motor+/Motor−
- Индикация
- красный светодиод питания
- Размеры
- 32 × 32 × 14 мм
- Вес
- 14 г
Подробное описание и особенности
Как работает регулировка
ШИМ-регулятор изменяет долю времени, в течение которого двигатель получает питание. Это позволяет настраивать обороты без механического переключателя ступеней. Обозначение 0–100% описывает диапазон регулировки, а не гарантированную скорость конкретного двигателя: фактические обороты зависят от его характеристик и механической нагрузки.
Соответствие двигателя и питания
Напряжение источника должно соответствовать допустимому напряжению двигателя. Регулятор не преобразует 12 В в безопасные 6 В: импульсы на выходе формируются из напряжения питания, поэтому для двигателя на 3–6 В необходим источник в его рабочем диапазоне. При выборе также учитывайте пусковой ток и ток при блокировке вала, а не только потребление без нагрузки.
Направление вращения и способ управления
Потенциометр регулирует скорость только вручную. Чтобы изменить направление вращения, следует отключить питание и поменять местами провода двигателя на клеммах Motor+/Motor−. Для частого программного реверса или управления от Arduino либо другого контроллера лучше использовать драйвер MX1508, если напряжение и ток двигателя соответствуют его характеристикам.
Подойдёт / не подойдёт
Подойдёт
- для двигателей постоянного тока с двумя выводами и питанием в пределах 1,8–15 В;
- для ручной настройки оборотов в моделях, учебных стендах и небольших механизмах;
- для конструкций с нагрузкой до 2 А и достаточной вентиляцией;
- для монтажа, где удобны компактная плата и винтовые клеммы.
Не подойдёт
- для бесщёточных, шаговых или AC-двигателей;
- для двигателя, пусковой ток или ток при заклинивании которого превышает 2 А;
- для автоматического реверса, стабилизации оборотов по обратной связи или прямого управления логическим PWM-сигналом;
- для нагрузок, которым требуется питание свыше 15 В;
- для систем 12–40 В с более высоким током: в таких условиях больше подойдёт ШИМ-регулятор 12–40 В, 10 А.
Примеры применения
Небольшая робототехническая платформа
В системе 3–6 В регулятор можно сочетать с мотор-редуктором 1:48 с током 0,35 А или мотором 140 с током 0,2–0,4 А. Перед окончательным выбором отдельно проверьте пусковой ток в вашем механизме.
Подвижная модель или декорация
Потенциометр позволяет вручную подобрать темп движения небольшого механизма. Напряжение источника должно соответствовать двигателю, а вал не должен работать в заклиненном состоянии.
Учебный стенд с DC-двигателем
Модуль подходит для наглядного изучения влияния ШИМ на скорость двигателя без программирования. Фактические обороты можно сравнивать при разной механической нагрузке, не превышая 2 А.
Подключение
Обесточьте схему
Все провода подключайте и переставляйте только после отключения источника питания.
Проверьте параметры двигателя
Убедитесь, что его рабочее напряжение соответствует источнику, а рабочий, пусковой ток и ток при блокировке вала не превышают возможности регулятора.
Подключите двигатель
Зажмите два провода двигателя в клеммах Motor+ и Motor− и проверьте надёжность контакта.
Подключите питание
Подключите DC-источник к Power+ и Power−, строго соблюдая полярность. Рекомендуемое напряжение — не более 12 В.
Запустите с малого уровня
Установите потенциометр в минимальное положение, подайте питание и постепенно увеличивайте уровень. Если двигатель не запускается, не оставляйте его надолго в заторможенном состоянии.
Ограничения и безопасность
Не перепутайте полярность питания
Обратное подключение к Power+ и Power− может повредить модуль. Проверяйте полярность до включения и не изменяйте соединения под напряжением.
Учитывайте пусковой ток и ток при блокировке вала
Ограничение 2 А относится к нагрузке регулятора. Двигатель может кратковременно потреблять значительно больше при запуске или заклинивании, поэтому оставляйте запас и не допускайте длительной блокировки вала.
30 Вт не отменяют других ограничений
При выборе одновременно соблюдайте допустимое напряжение двигателя, ток до 2 А и рекомендуемое питание модуля не более 12 В. Не оценивайте совместимость только по мощности.
Контролируйте нагрев и клеммы
При большой нагрузке обеспечьте циркуляцию воздуха. Используйте провода подходящего сечения и хорошо затягивайте клеммы: слабый контакт вызывает нагрев и нестабильную работу.
FAQ
Можно ли питать модуль от 15 В?
Модуль поддерживает до 15 В DC, но для практического использования рекомендуется не превышать 12 В. В любом случае напряжение источника должно быть допустимым для подключённого двигателя.
Можно ли управлять им от Arduino?
Мини-регулятор управляется штатным потенциометром и не имеет отдельного логического PWM-входа. Для программного управления скоростью и направлением необходим совместимый драйвер двигателя.
Изменяет ли регулятор направление вращения?
Регулятор не имеет электронного реверса. Направление изменяется перестановкой двух проводов на Motor+ и Motor− только после полного отключения питания.
Подойдёт ли модуль для бесщёточного двигателя?
Модуль не выполняет электронную коммутацию фаз, поэтому для бесщёточного двигателя необходим специальный ESC или другой совместимый контроллер.
Почему двигатель не вращается при минимальном положении ручки?
Двигателю может не хватать момента для запуска при малом уровне ШИМ. Постепенно увеличьте уровень регулировки и проверьте, нет ли чрезмерной механической нагрузки или заклинивания.
