Мини-драйвер двигателей MX1508 | Мини-драйвер MX1508

Производитель: Китай Код товара: 1326
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Мини-драйвер двигателей MX1508 | Мини-драйвер MX1508
Мини-драйвер двигателей MX1508 | Мини-драйвер MX1508
Мини-драйвер двигателей MX1508 | Мини-драйвер MX1508
Мини-драйвер двигателей MX1508 | Мини-драйвер MX1508
Мини-драйвер двигателей MX1508 | Мини-драйвер MX1508
Мини-драйвер двигателей MX1508 | Мини-драйвер MX1508
Есть в наличии
Код товара: 1326
35.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00. Увага!
-Рабочее напряжение-:2 - 10 В
-Напряжение логики управления-:2.5 - 7 В
-Максимальный ток-:до 2.5 A
-Рабочий ток-:1.5 A на канал
-Размеры-:25.5 х 21 х 7.5 мм
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Мини-драйвер двигателей MX1508 | Мини-драйвер MX1508
Код товара: 1326
35.00 грн
Описание

🔌 Модуль драйвера MX1508 для двух двигателей постоянного тока

Мощный компактный драйвер для DIY-проектов, робототехники и игрушек

Общее описание

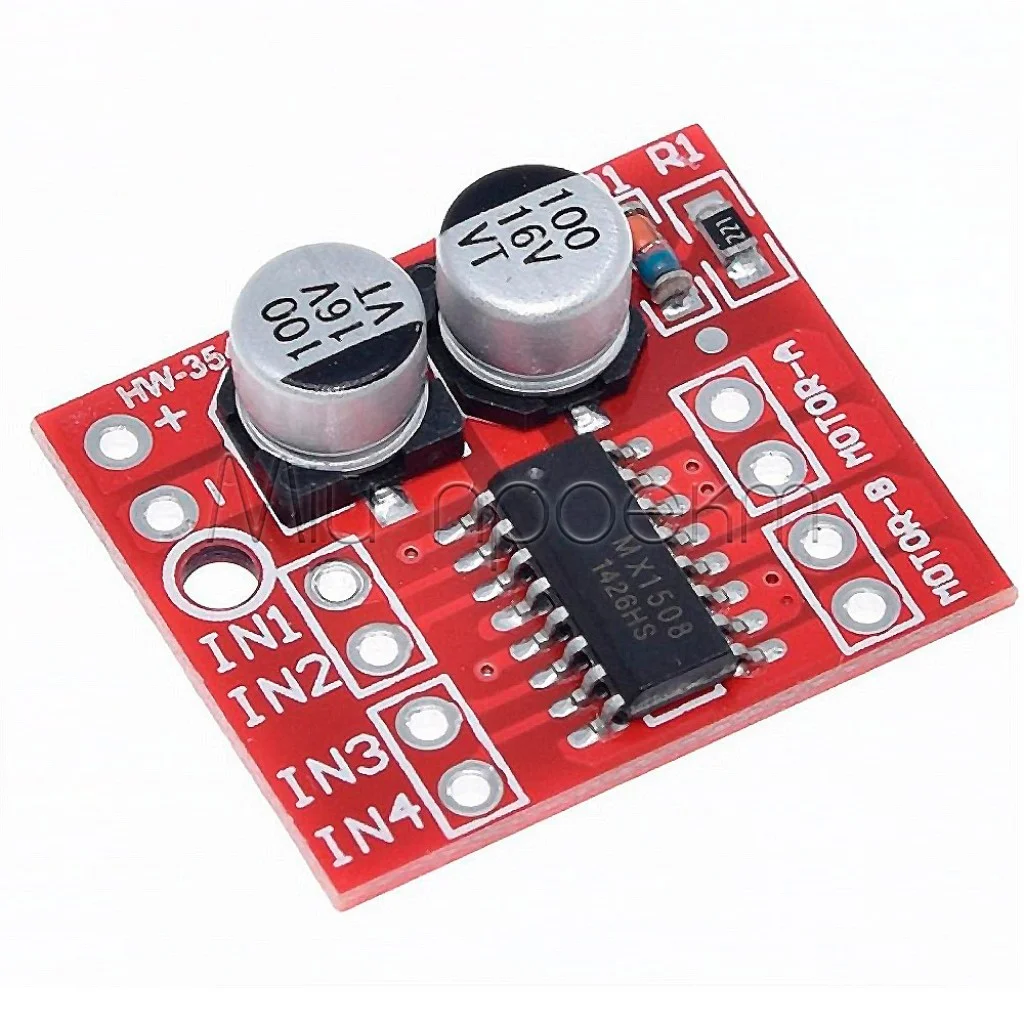

Модуль драйвера MX1508 – компактный и мощный драйвер на базе микросхемы MX1508 в корпусе SOP-16, специально разработанный для управления двумя маломощными моторами постоянного тока. Этот надежный драйвер обеспечивает возможность плавного регулирования скорости и изменения направления вращения двигателей, что делает его идеальным выбором для разработчиков, мастеров DIY, любителей робототехники и создания интерактивных игрушек. Благодаря компактным размерам 25.5x21 мм и возможности работать с широким диапазоном напряжений, модуль MX1508 чрезвычайно универсален и эффективен при минимальных затратах.

✅ Технические преимущества:

  • Широкий диапазон рабочих напряжений – модуль стабильно работает в диапазоне 2-10В постоянного тока, что позволяет подключать разнообразные источники питания от батареек до аккумуляторов и адаптеров
  • Высокая токовая способность – до 1.5А на каждый канал в длительном режиме, достаточно для большинства маломощных двигателей, используемых в DIY-проектах и игрушках
  • Компактный дизайн – миниатюрные размеры платы 25.5x21 мм позволяют встраивать драйвер даже в самые маленькие проекты, где критически важна экономия пространства
  • Полный контроль над двигателями – независимое управление скоростью и направлением вращения каждого из двух двигателей с помощью H-моста, реализованного в микросхеме MX1508
  • Защитный контур – встроенные конденсаторы и диод обеспечивают стабильную работу и защиту от кратковременных перепадов напряжения, что повышает надежность вашего проекта

🔧 Идеальное решение для:

DIY-электронные игрушки

Робототехнические проекты

Модели с управлением движением

Arduino-проекты

Автоматизированные системы

Развивающие STEM-наборы

💡 Широкие возможности применения:

  • Электромеханические игрушки – идеально подходит для самодельных игрушек, таких как мини-роботы, катушечные магнитофоны, радиоуправляемые модели. Благодаря низкому энергопотреблению и компактным размерам, драйвер легко интегрируется в небольшие корпуса игрушек, при этом обеспечивая надежное управление моторами.
  • Arduino-совместимые проекты – полная совместимость с Arduino и другими микроконтроллерами позволяет легко интегрировать модуль в ваши проекты. Управляйте двигателями через ШИМ для точного контроля скорости или просто переключайте направление вращения, используя цифровые выходы вашего контроллера.
  • Учебные STEM-наборы – отличный компонент для учебных наборов по робототехнике и электронике. Студенты могут изучать принципы работы H-моста, управления двигателями и основы электромеханики на практических проектах с использованием этого простого и доступного модуля.
  • Автоматизация бытовых устройств – модуль можно использовать для управления механизмами в домашней автоматизации: от моторизованных жалюзи до небольших насосов в системах полива растений. Низкая цена и простота использования делают его идеальным для начинающих в сфере "умного дома".

📦 Детальные технические характеристики:

  • Основной чип: MX1508 в корпусе SOP-16
  • Диапазон входного напряжения: 2-10В постоянного тока
  • Максимальный ток на канал: 1.5А (в длительном режиме)
  • Количество каналов: 2 (для двух независимых двигателей)

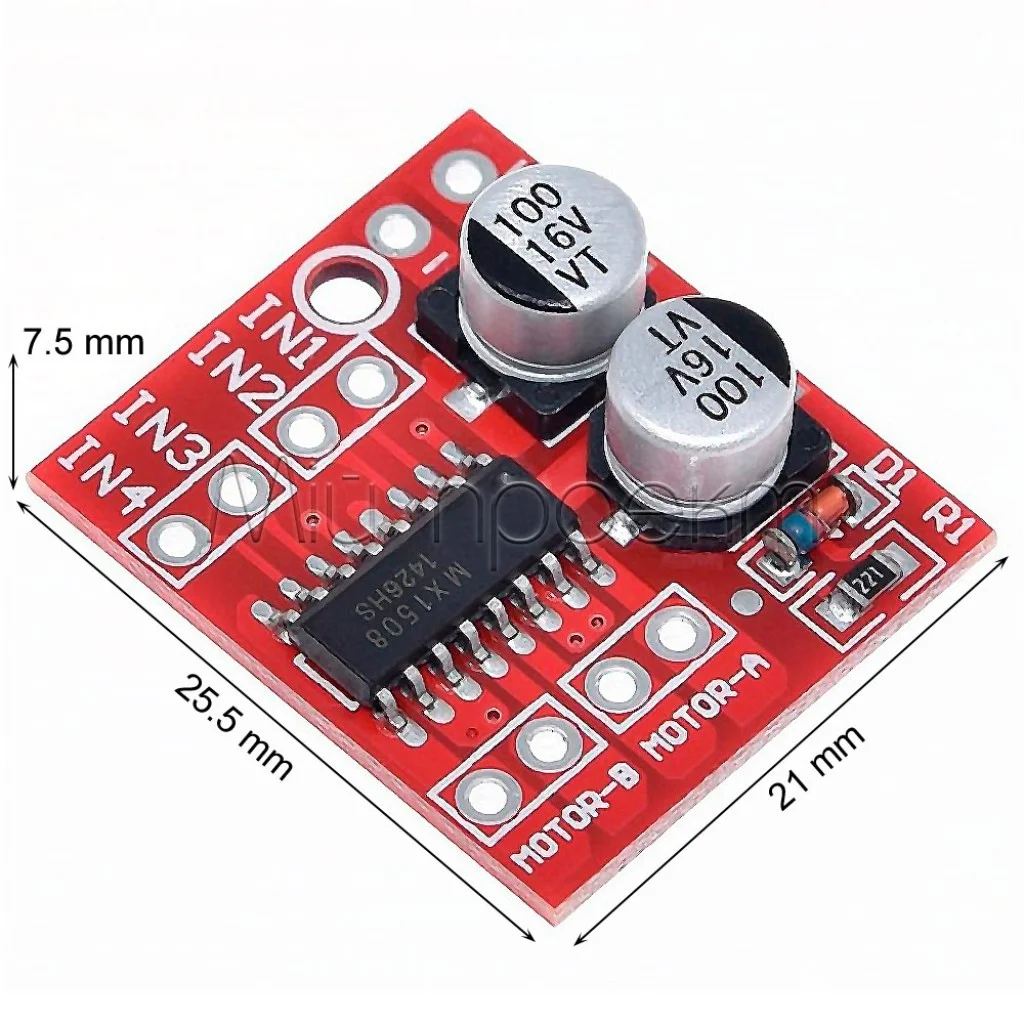

  • Размеры платы: 25.5x21 мм
  • Цвет платы: Красный

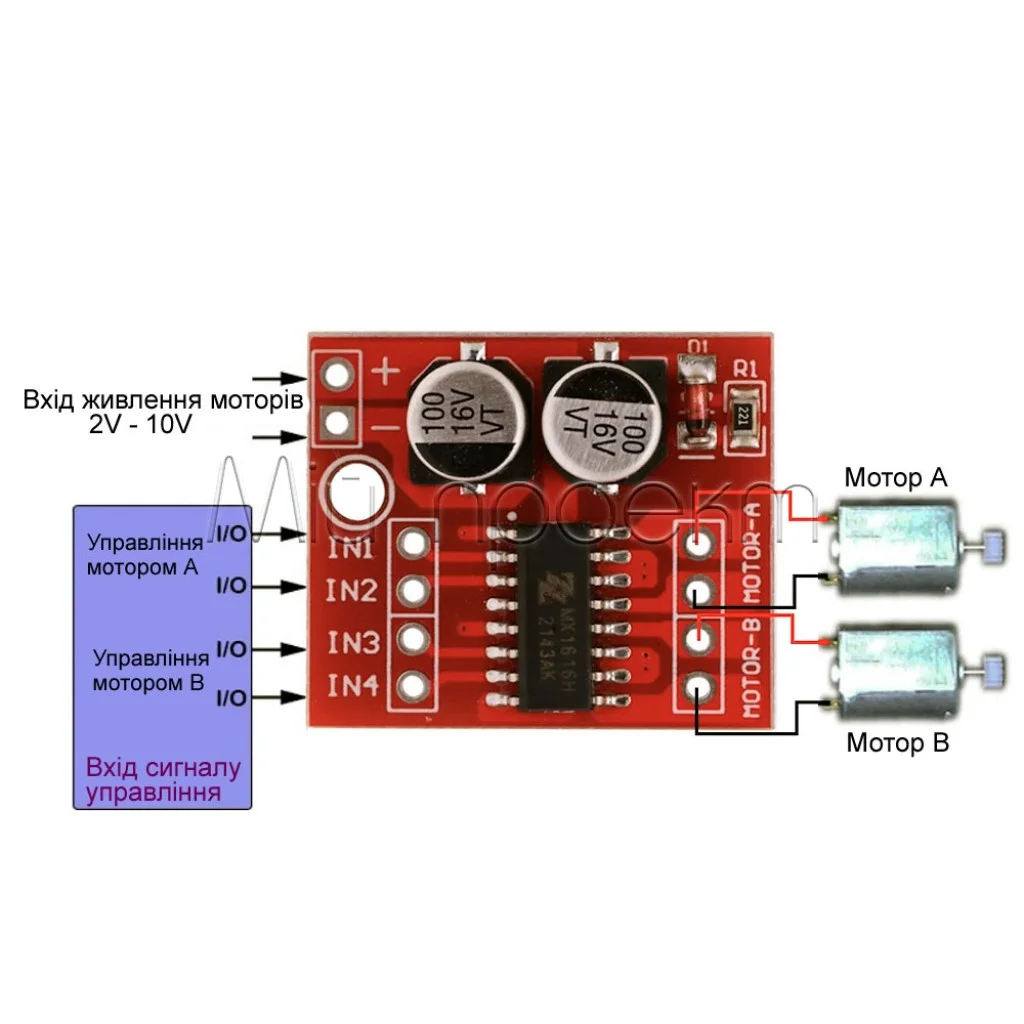

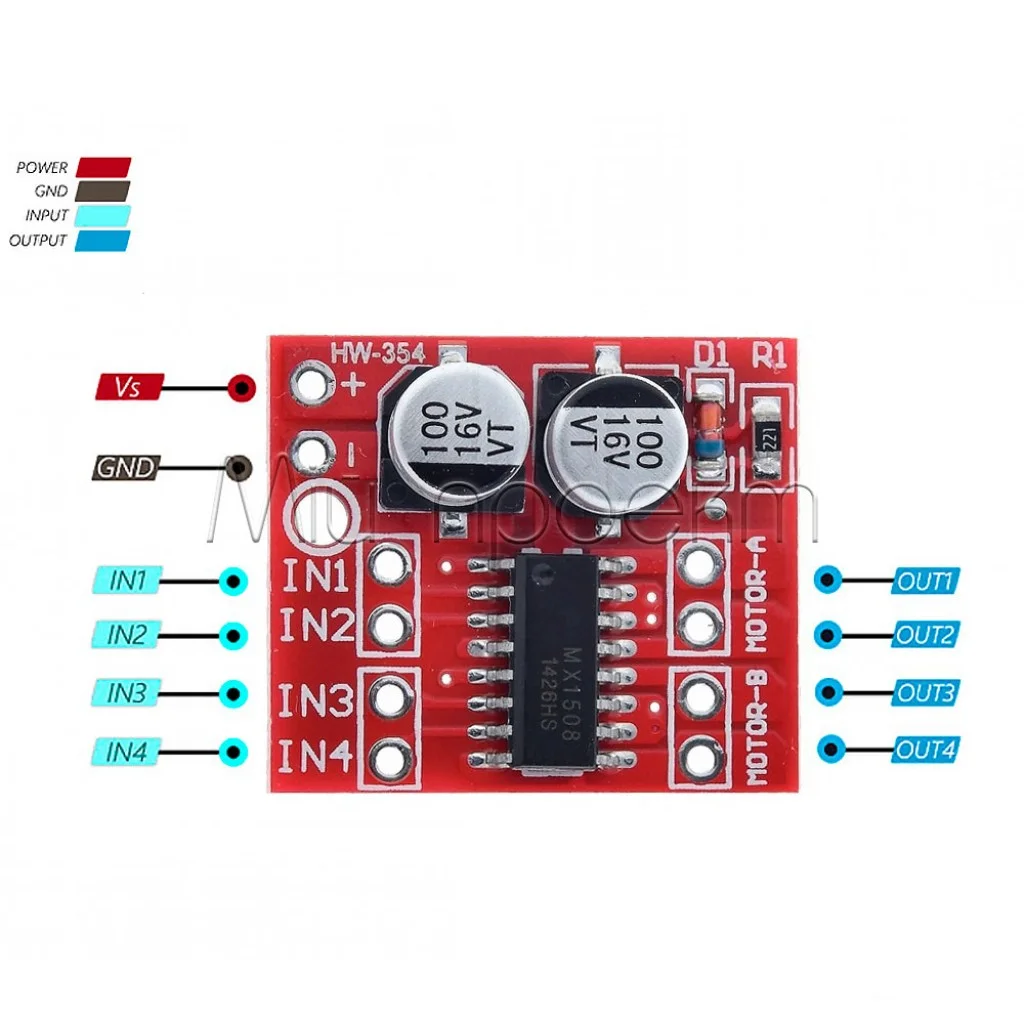

  • Входы управления:
    • INT1, INT2 - управление первым двигателем (MOTOR-A)
    • INT3, INT4 - управление вторым двигателем (MOTOR-B)
  • Выходы:
    • MOTOR-A - два контакта для подключения первого двигателя
    • MOTOR-B - два контакта для подключения второго двигателя
  • Питание: Разъемы + (плюс) и - (минус)
  • Компоненты на плате:
    • 2 электролитических конденсатора 100 мкФ, 16В для стабилизации питания
    • Защитный диод
    • SMD резистор
  • Режим управления двигателями: H-мост для каждого двигателя, что позволяет изменять направление вращения
  • Совместимость: Arduino, Raspberry Pi, ESP8266, ESP32 и другие микроконтроллеры

⚠️ Важные аспекты использования:

  • Ограничение напряжения – хотя модуль технически может работать при напряжении до 10В, для длительной и стабильной работы рекомендуется не превышать напряжение 9В. Использование напряжения выше рекомендованного может привести к чрезмерному нагреву микросхемы и сокращению срока службы компонентов.
  • Контроль тока – убедитесь, что ваши двигатели не потребляют более 1.5А на канал в длительном режиме. Если ток потребления выше, необходимо установить дополнительные радиаторы на микросхему или использовать более мощный драйвер. Рекомендуется измерить ток потребления в различных режимах работы.
  • Подключение сигналов управления – для изменения направления вращения мотора необходимо подать логическую "1" на один вход пары (например, INT1) и логический "0" на другой (INT2). Для регулирования скорости используйте ШИМ-сигнал (PWM) на активном входе управления.
  • Защита от электромагнитных помех – при работе с высокоскоростными моторами рекомендуется добавить внешние конденсаторы (0.1 мкФ) параллельно к выводам двигателей для уменьшения электромагнитных помех и повышения стабильности работы всей системы.

Драйвер MX1508 – экономичное и надежное решение для управления двигателями в ваших DIY-проектах. С ним вы сможете легко реализовать движение в своих робототехнических и электронных разработках без лишних затрат и сложностей.

ЗАКАЗАТЬ СЕЙЧАС
#МодульДрайвера #MX1508 #Arduino #УправлениеДвигателями #DIY #Робототехника
Характеристики
-Основные-
-Рабочее напряжение-
2 - 10 В
-Напряжение логики управления-
2.5 - 7 В
-Максимальный ток-
до 2.5 A
-Рабочий ток-
1.5 A на канал
-Дополнительные-
-Размеры-
25.5 х 21 х 7.5 мм
