Міні-драйвер двигунів MX1508 | Міні-драйвер MX1508

В наявності

Код товару: 1326

35.00 грн

Знайшли дешевше?

-Робоча напруга-:2 - 10 В

-Напруга логіки управління-:2.5 - 7 В

-Максимальний струм-:до 2.5 A

-Робочий струм-:1.5 A на канал

-Розміри-:25.5 х 21 х 7.5 мм

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Міні-драйвер двигунів MX1508 | Міні-драйвер MX1508

Код товару: 1326

35.00 грн

Опис

🔌 Модуль драйвера MX1508 для двох двигунів постійного струму

Потужний компактний драйвер для DIY-проектів, робототехніки та іграшок

Загальний опис

Модуль драйвера MX1508 – компактний і потужний драйвер на базі мікросхеми MX1508 в корпусі SOP-16, спеціально розроблений для керування двома малопотужними моторами постійного струму. Цей надійний драйвер забезпечує можливість плавного регулювання швидкості та зміни напрямку обертання двигунів, що робить його ідеальним вибором для розробників, майстрів DIY, любителів робототехніки та створення інтерактивних іграшок. Завдяки компактним розмірам 25.5x21 мм та можливості працювати з широким діапазоном напруг, модуль MX1508 надзвичайно універсальний та ефективний при мінімальних витратах.

✅ Технічні переваги:

• Широкий діапазон робочих напруг – модуль стабільно працює в діапазоні 2-10В постійного струму, що дозволяє підключати різноманітні джерела живлення від батарейок до акумуляторів та адаптерів
• Висока струмова здатність – до 1.5А на кожен канал у тривалому режимі, достатньо для більшості малопотужних двигунів, використовуваних у DIY-проектах та іграшках
• Компактний дизайн – мініатюрні розміри плати 25.5x21 мм дозволяють вбудовувати драйвер навіть у найменші проекти, де критично важлива економія простору
• Повний контроль над двигунами – незалежне керування швидкістю та напрямком обертання кожного з двох двигунів за допомогою H-моста, реалізованого в мікросхемі MX1508
• Захисний контур – вбудовані конденсатори та діод забезпечують стабільну роботу та захист від короткочасних перепадів напруги, що підвищує надійність вашого проекту

🔧 Ідеальне рішення для:

DIY-електронні іграшки

Робототехнічні проекти

Моделі із управлінням рухом

Arduino-проекти

Автоматизовані системи

Розвиваючі STEM-набори

💡 Широкі можливості застосування:

Електромеханічні іграшки – ідеально підходить для саморобних іграшок, таких як міні-роботи, котушкові магнітофони, радіокеровані моделі. Завдяки низькому енергоспоживанню та компактним розмірам, драйвер легко інтегрується у невеликі корпуси іграшок, при цьому забезпечуючи надійне керування моторами.
Arduino-сумісні проекти – повна сумісність з Arduino та іншими мікроконтролерами дозволяє легко інтегрувати модуль у ваші проекти. Керуйте двигунами через ШІМ для точного контролю швидкості або просто перемикайте напрямок обертання, використовуючи цифрові виходи вашого контролера.
Навчальні STEM-набори – чудовий компонент для навчальних наборів з робототехніки та електроніки. Студенти можуть вивчати принципи роботи H-моста, керування двигунами та основи електромеханіки на практичних проектах з використанням цього простого та доступного модуля.
Автоматизація побутових пристроїв – модуль можна використовувати для керування механізмами в домашній автоматизації: від моторизованих жалюзі до невеликих насосів у системах поливу рослин. Низька ціна та простота використання роблять його ідеальним для початківців у сфері "розумного дому".

📦 Детальні технічні характеристики:

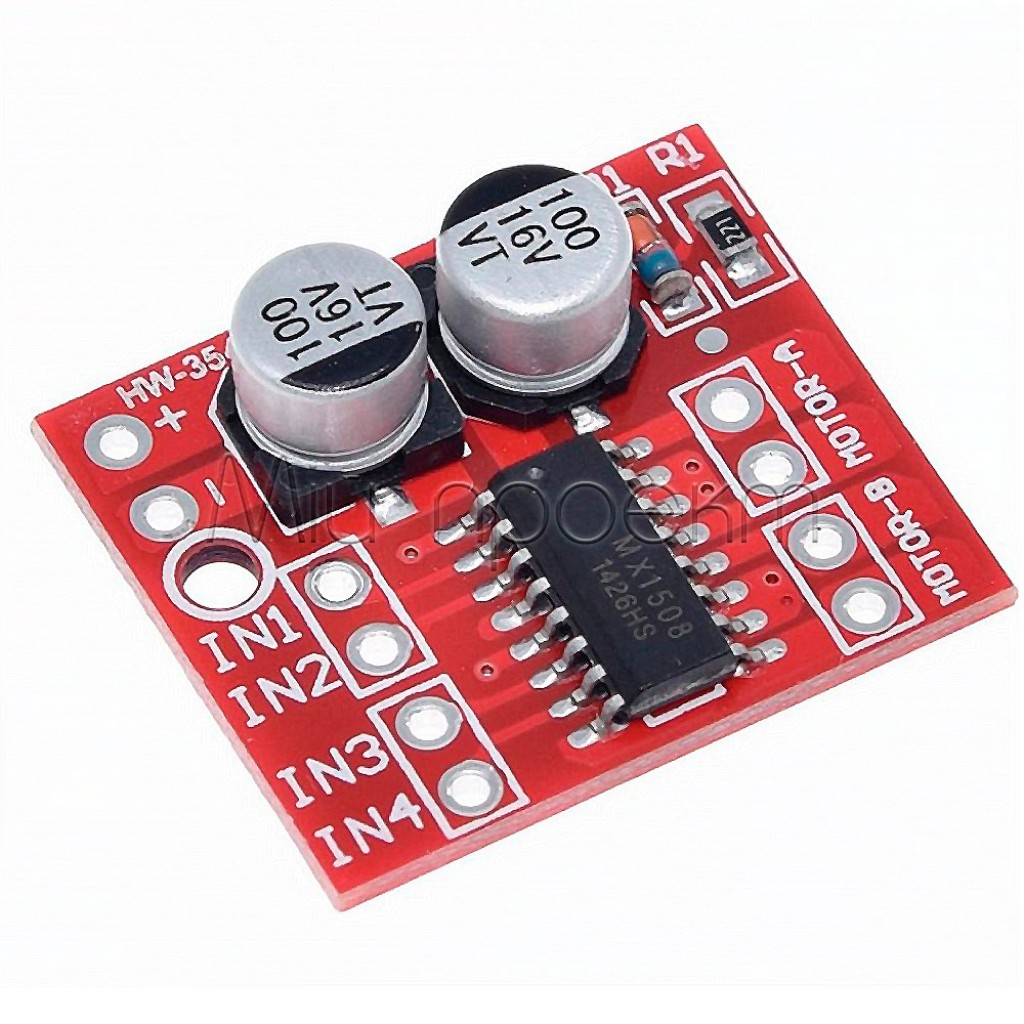

Основний чіп: MX1508 у корпусі SOP-16
Діапазон вхідної напруги: 2-10В постійного струму
Максимальний струм на канал: 1.5А (у тривалому режимі)
Кількість каналів: 2 (для двох незалежних двигунів)
Розміри плати: 25.5x21 мм
Колір плати: Червоний
Входи керування:
- INT1, INT2 - керування першим двигуном (MOTOR-A)
- INT3, INT4 - керування другим двигуном (MOTOR-B)
Виходи:
- MOTOR-A - два контакти для підключення першого двигуна
- MOTOR-B - два контакти для підключення другого двигуна
Живлення: Роз'єми + (плюс) та - (мінус)
Компоненти на платі:
- 2 електролітичні конденсатори 100 мкФ, 16В для стабілізації живлення
- Захисний діод
- SMD резистор
Режим керування двигунами: H-міст для кожного двигуна, що дозволяє змінювати напрямок обертання
Сумісність: Arduino, Raspberry Pi, ESP8266, ESP32 та інші мікроконтролери

⚠️ Важливі аспекти використання:

Обмеження напруги – хоча модуль технічно може працювати при напрузі до 10В, для тривалої та стабільної роботи рекомендується не перевищувати напругу 9В. Використання напруги вище рекомендованої може призвести до надмірного нагрівання мікросхеми та скорочення терміну служби компонентів.
Контроль струму – переконайтеся, що ваші двигуни не споживають більше 1.5А на канал у тривалому режимі. Якщо струм споживання вище, необхідно встановити додаткові радіатори на мікросхему або використовувати більш потужний драйвер. Рекомендується виміряти струм споживання в різних режимах роботи.
Підключення сигналів керування – для зміни напрямку обертання мотора необхідно подати логічну "1" на один вхід пари (наприклад, INT1) і логічний "0" на інший (INT2). Для регулювання швидкості використовуйте ШІМ-сигнал (PWM) на активному вході керування.
Захист від електромагнітних перешкод – при роботі з високошвидкісними моторами рекомендується додати зовнішні конденсатори (0.1 мкФ) паралельно до виводів двигунів для зменшення електромагнітних перешкод та підвищення стабільності роботи всієї системи.

Драйвер MX1508 – економічне та надійне рішення для керування двигунами у ваших DIY-проектах. З ним ви зможете легко реалізувати рух у своїх робототехнічних та електронних розробках без зайвих витрат та складнощів.

#МодульДрайвера #MX1508 #Arduino #КеруванняДвигунами #DIY #Робототехніка

Характеристики

-Основні-

-Робоча напруга-

2 - 10 В

-Напруга логіки управління-

2.5 - 7 В

-Максимальний струм-

до 2.5 A

-Робочий струм-

1.5 A на канал

-Додаткові-

-Розміри-

25.5 х 21 х 7.5 мм
