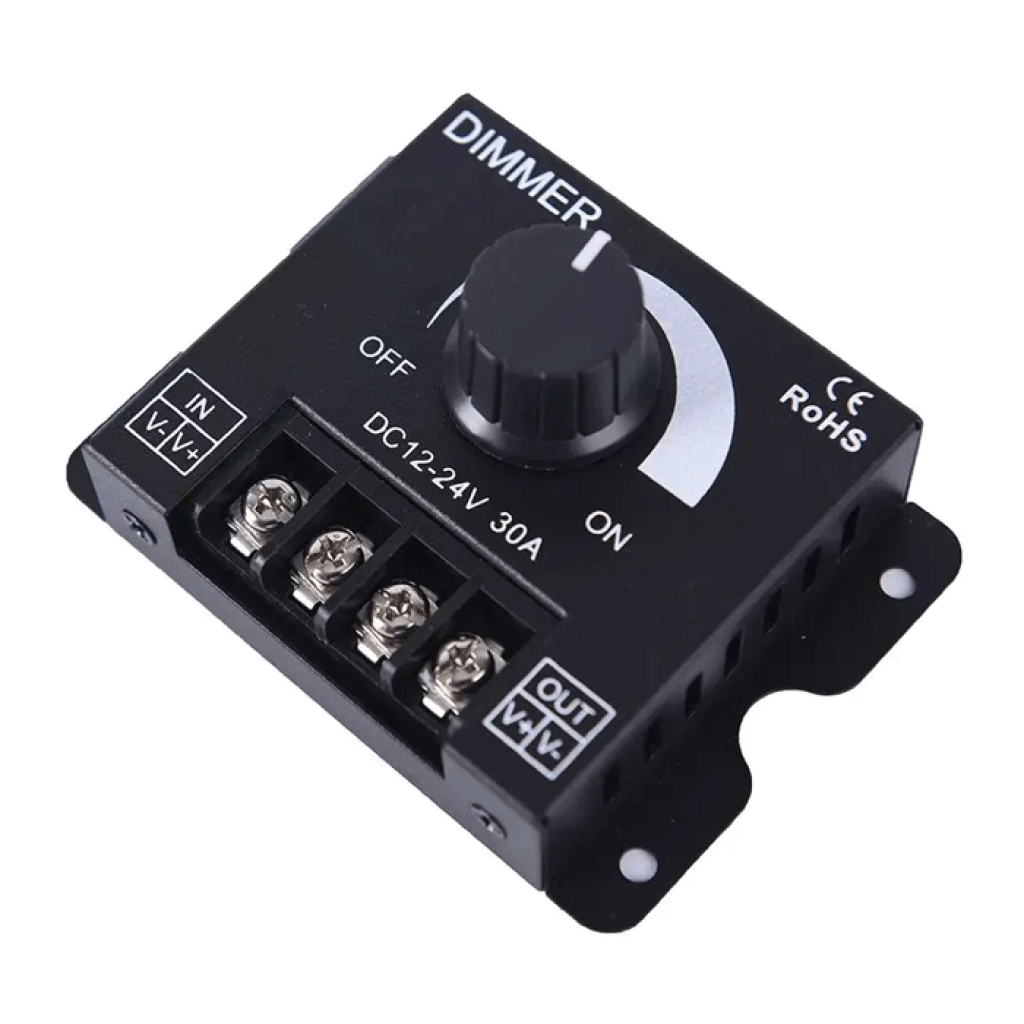

Кратко о диммере для LED-ленты 12/24 В, 30 А
Диммер предназначен для ручной регулировки яркости одноцветной светодиодной ленты и другой совместимой LED-нагрузки с питанием 12 или 24 В DC. Поворотная ручка изменяет уровень яркости с помощью ШИМ, а металлический корпус упрощает установку готового регулятора в системе освещения.
Максимальный заявленный ток составляет 30 А. Это верхний предел, а не рекомендуемый постоянный режим: рабочую нагрузку следует выбирать с запасом и с учётом блока питания, проводов, клемм, вентиляции и температуры.
Ключевые характеристики
- Тип
- ручной ШИМ-диммер для LED-нагрузки
- Рабочее напряжение
- 12 или 24 В DC
- Максимальный ток
- 30 А
- Максимальная мощность при 12 В
- 360 Вт
- Максимальная мощность при 24 В
- 720 Вт
- Управление
- поворотный потенциометр
- Подключение
- винтовые клеммы IN/OUT с обозначением полярности
- Корпус
- металлический
- Размеры
- 66 × 61 × 20 мм
- Масса
- 90 г
- Рабочая температура
- −20…+60 °C
Подробное описание и особенности
Как регулируется яркость
Диммер устанавливается между DC-блоком питания и LED-нагрузкой. ШИМ-управление изменяет долю времени, в течение которого на нагрузку подаётся питание, поэтому поворотом ручки можно настроить световой поток без замены блока питания.
Регулятор не является понижающим или стабилизированным DC-DC-преобразователем. Лента должна быть рассчитана на то же напряжение, что и источник: для ленты 12 В требуется источник 12 В, а для ленты 24 В — источник 24 В.
Как определить допустимую нагрузку
Общий ток всех подключённых участков ленты не должен превышать возможности диммера, блока питания, проводов и клемм. Длину ленты определяют не по метрам, а по её паспортной мощности на метр: сложите мощность всех участков, проверьте соответствующий ток и оставьте рабочий запас.
Для мощных или длинных линий важно правильное распределение питания. Падение напряжения в тонких или слишком длинных проводах может вызвать неравномерную яркость, даже если суммарная мощность формально не превышает верхний предел регулятора.
Монтаж и управление

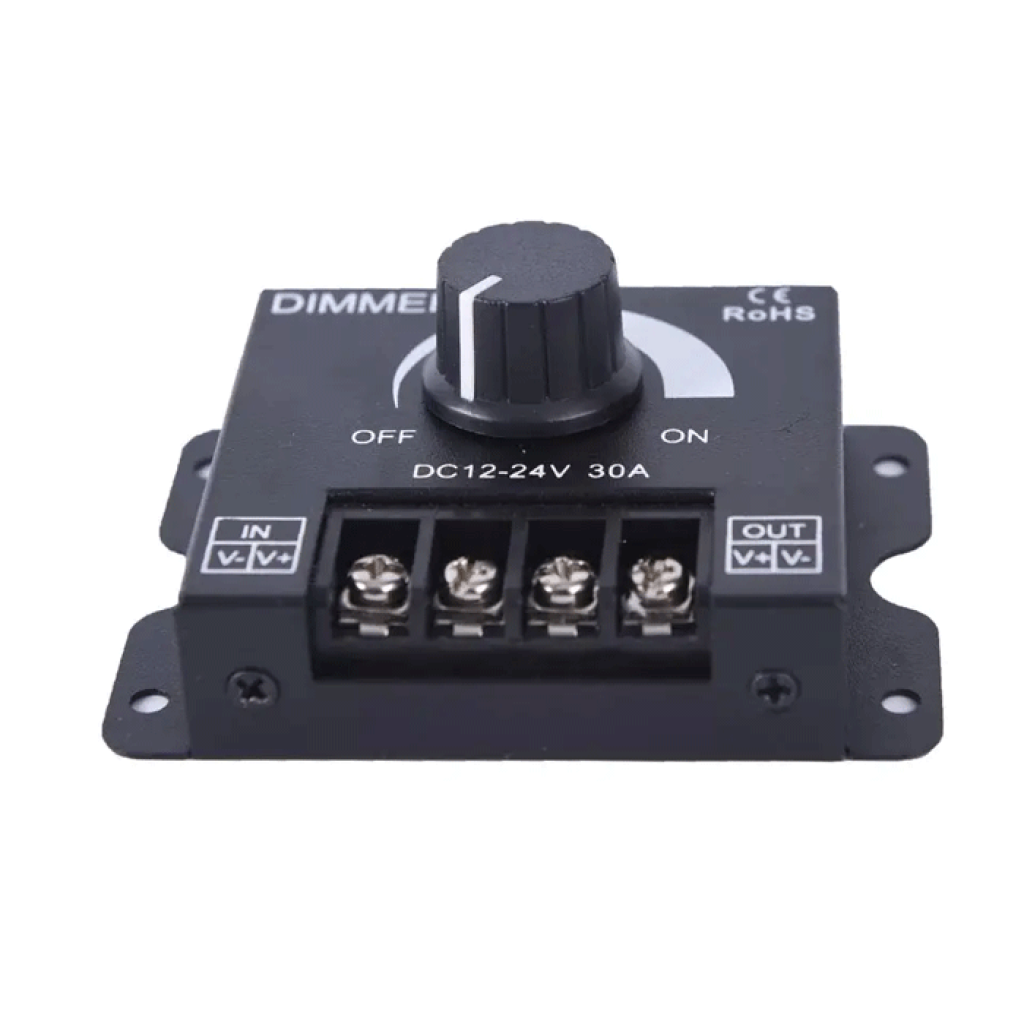

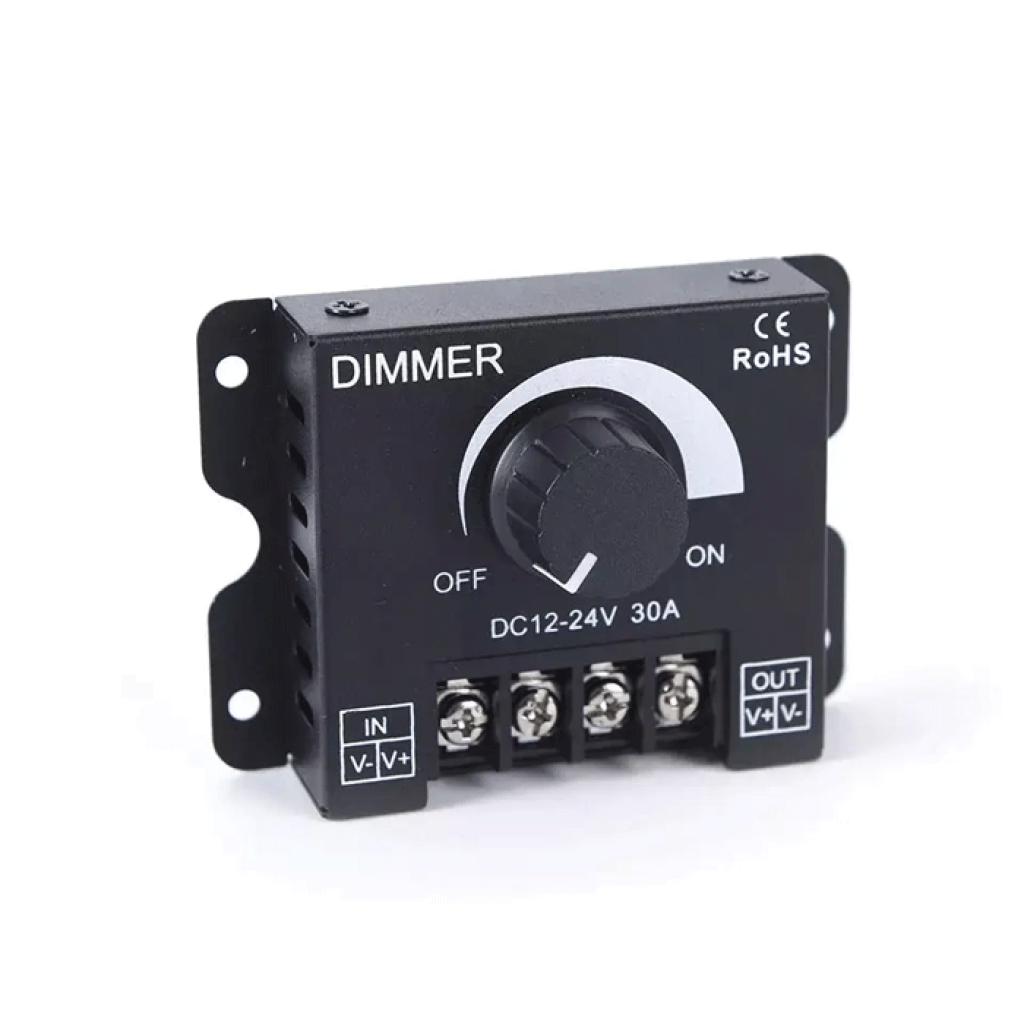

Клеммы IN предназначены для источника питания, а OUT — для нагрузки. Обозначения V+ и V− помогают соблюдать полярность. Поворотный потенциометр обеспечивает автономное ручное управление без программирования, пульта или внешнего контроллера.
Подойдёт / не подойдёт
Подойдёт
- для ручной регулировки яркости одноцветной LED-ленты на 12 или 24 В;
- для LED-модулей и панелей постоянного напряжения, совместимых с ШИМ-диммированием;
- для подсветки мебели, ниш, витрин, рекламных конструкций и рабочих зон;
- для нескольких параллельных участков освещения, если их суммарный ток и проводка соответствуют выбранному режиму.
Не подойдёт
- для сети 230 В, переменного тока или LED-ленты с напряжением, отличным от напряжения источника;
- для адресных лент наподобие WS2812B или многоканального управления цветом RGB/RGBW;
- для стабилизации напряжения, тока или автоматического поддержания заданной яркости;
- для управления двигателем вместо специализированного контроллера; для щёточного DC-двигателя используйте ШИМ-регулятор двигателя 12–40 В, 10 А с учётом его рабочих ограничений.
Примеры применения
Подсветка мебели и ниш
Диммер позволяет вручную уменьшать яркость одноцветной ленты в шкафу, на полке или в декоративной нише. Напряжение блока питания должно совпадать с номиналом ленты.
Витрина или рекламная конструкция
Несколько участков 12- или 24-вольтового LED-освещения можно регулировать вместе, если они подключены параллельно, суммарный ток рассчитан, а питание распределено проводниками соответствующего сечения.
Рабочее и экспозиционное освещение
Поворотная ручка позволяет быстро настроить интенсивность постоянного одноцветного света для стола, стенда или макета без программирования.
Подключение и первый запуск
Обесточьте систему
Выполняйте монтаж только при полностью выключенном блоке питания.
Сверьте напряжение и нагрузку
Убедитесь, что блок питания, диммер и LED-лента работают в одной системе 12 или 24 В DC. Рассчитайте суммарный ток всех участков и предусмотрите запас.
Подключите LED-нагрузку
Подсоедините ленту к клеммам OUT, соблюдая обозначения V+ и V−. Надёжно затяните винтовые зажимы, не оставляя оголённых жил за пределами клеммы.
Подключите источник
Подсоедините выход блока питания к клеммам IN с правильной полярностью и ещё раз проверьте схему перед включением.
Проверьте работу
Начните с низкого уровня яркости, постепенно увеличьте его и проверьте нагрев корпуса, клемм и проводов под реальной нагрузкой.
Ограничения и безопасность
Только низковольтный постоянный ток
Не подключайте диммер непосредственно к сети 230 В или к источнику переменного тока. На входе допускается система 12 или 24 В DC; перепутанная полярность может повредить оборудование.
30 А — максимальный предел
Не планируйте длительную работу непосредственно на верхнем пределе. Оставляйте запас по току, обеспечивайте вентиляцию и во время первого запуска контролируйте нагрев диммера, проводов и контактов.
Защитите силовую цепь
Используйте провода и соединения, рассчитанные на фактический ток, и установите предохранитель в цепи питания в соответствии с нагрузкой и допустимым током проводки. Ослабленная клемма или тонкий провод могут перегреваться.
Учитывайте температуру и место монтажа
Рабочий диапазон составляет −20…+60 °C. Не закрывайте корпус теплоизоляционными материалами и не устанавливайте регулятор во влажной среде без отдельного защищённого бокса.
FAQ
Можно ли подключить диммер 24 В к ленте 12 В?
Диммер не преобразует 24 В в стабилизированные 12 В. Для ленты 12 В используйте блок питания 12 В; для ленты 24 В — блок питания 24 В.
Сколько метров LED-ленты можно подключить?
Универсального значения в метрах нет. Умножьте паспортную мощность ленты на метр на общую длину, определите ток системы и проверьте возможности диммера, блока питания и проводки с запасом.
Можно ли постоянно нагружать диммер током 30 А?
30 А указано как максимальный предел, поэтому для длительной работы необходим запас по току. Окончательный режим также ограничивают температура, вентиляция, провода, клеммы и блок питания.
Подойдёт ли диммер для RGB- или адресной ленты?
Нет, диммер обеспечивает одноканальную ручную регулировку яркости. Для RGB/RGBW необходим многоканальный контроллер, а для адресной ленты — контроллер соответствующего цифрового протокола.
Что делать, если клеммы или корпус нагреваются?
Выключите питание, проверьте затяжку клемм, сечение проводов, суммарный ток и вентиляцию. Не продолжайте работу до устранения причины и при необходимости уменьшите нагрузку.
