NY-D01 Контроллер точечной контактной сварки 100А

Есть в наличии

Код товара: 1639

519.00 грн

Нашли дешевле?

-Рабочее напряжение-: 9 - 12В (AC)

-Максимальный ток-:100 А

-Размеры-:основной платы - 60 х 80 мм, индикаторной платы - 35 х 40 мм

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

NY-D01 Контроллер точечной контактной сварки 100А

519.00 грн

Описание

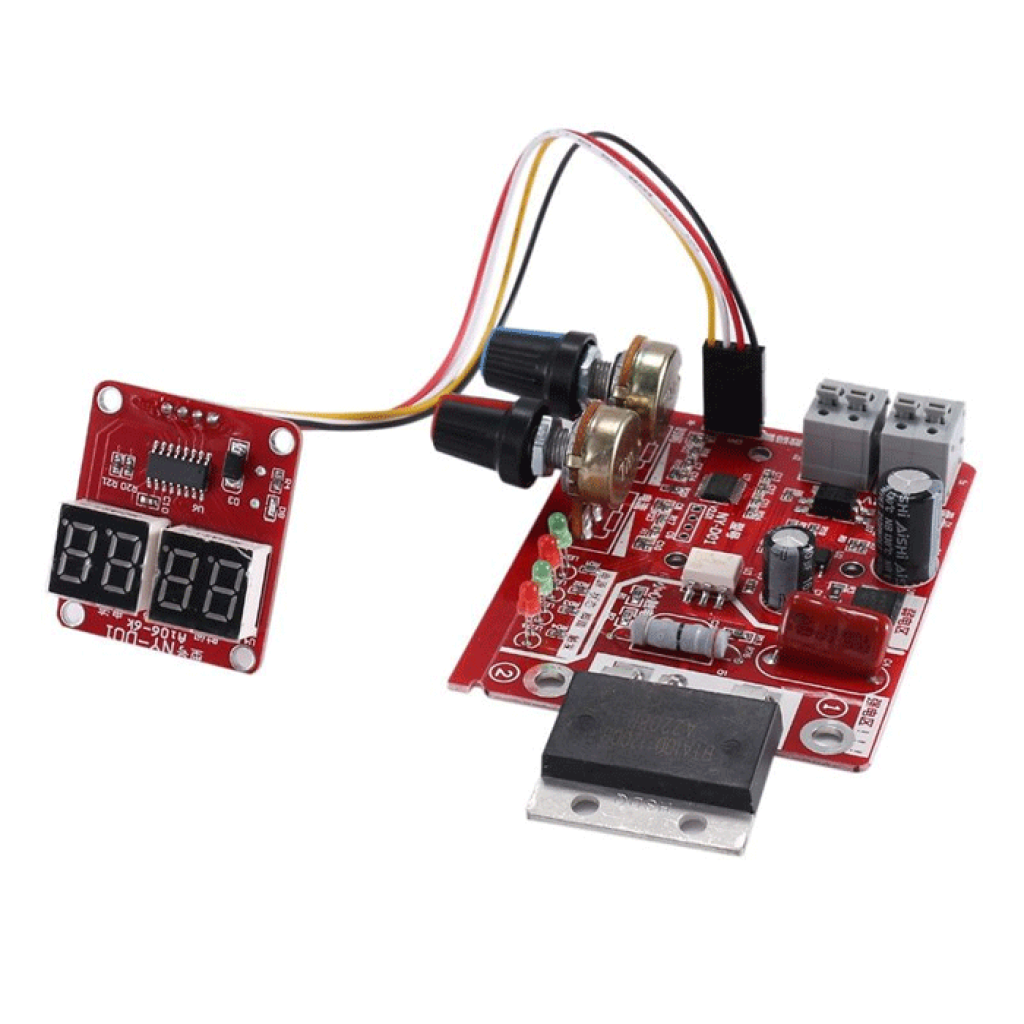

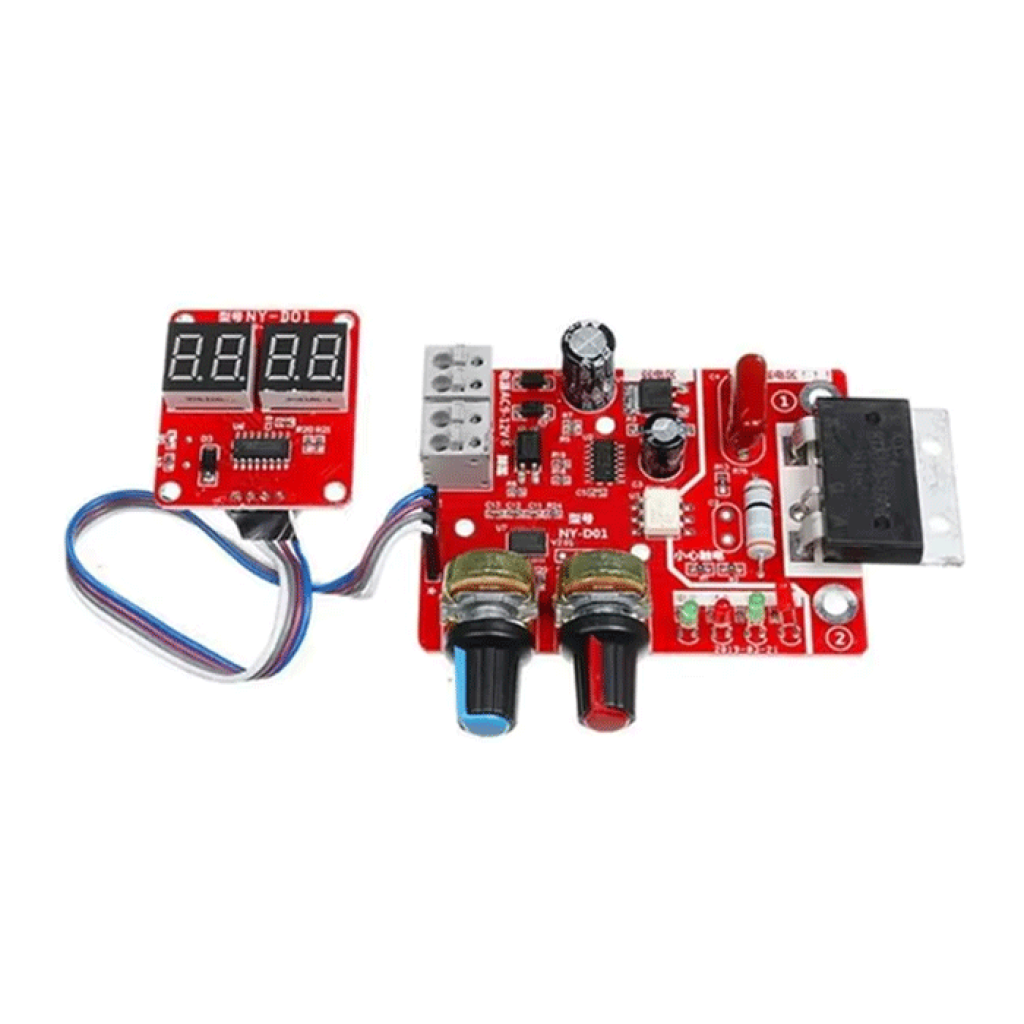

🔌 Контроллер точечной сварки NY-D01

Профессиональный модуль управления с симистором BTA100-800B, таймером и регулировкой мощности

Общее описание

Контроллер точечной сварки NY-D01 – надежный и функциональный модуль управления для создания профессионального аппарата точечной сварки. Этот контроллер оснащен мощным симистором BTA100-800B (100А, 800В), что обеспечивает стабильную и долговечную работу даже при высоких нагрузках. Система позволяет точно настраивать как время импульса (от 0.02 до 1 секунды), так и мощность (от 30% до 99%) с помощью удобных потенциометров. Выносное цифровое табло с двумя индикаторами позволяет четко контролировать все параметры процесса сварки. Контроллер идеально подходит для работы с трансформаторами от микроволновых печей (MOT) и другими сварочными трансформаторами, что делает его универсальным решением как для профессиональных мастерских, так и для домашних мастеров.

✅ Технические преимущества:

• Мощный симистор BTA100-800B – способен выдерживать ток до 100А при напряжении до 800В, что обеспечивает надежную работу с большинством сварочных трансформаторов. Оснащен эффективным радиатором для оптимального теплоотвода и длительной бесперебойной работы.
• Точная настройка времени – возможность регулировки длительности сварочного импульса в диапазоне от 0.02 до 1 секунды (от 1 до 50 условных единиц, где 1 единица = 20 мс) для оптимального качества сварки различных металлов и толщин.
• Гибкая регулировка мощности – диапазон регулировки от 30% до 99% позволяет точно контролировать энергию сварочного импульса, обеспечивая оптимальный нагрев и глубину проникновения для различных материалов и применений.
• Информативное цифровое табло – отдельный модуль с двумя цифровыми дисплеями для удобного контроля параметров без необходимости доступа к основному блоку управления, позволяет одновременно отслеживать как время импульса, так и установленную мощность.
• Универсальный триггерный вход – специальный 2-контактный клеммник для подключения любого типа пускового механизма: микропереключателя, кнопки или педали, что обеспечивает удобство использования в различных условиях и конфигурациях рабочего места.

🔧 Идеальное решение для:

Точечная сварка аккумуляторных батарей

Сварка тонколистового металла

Ремонт электронных устройств

Изготовление ювелирных изделий

Домашние мастерские

Автомастерские

Производство металлоконструкций

DIY-проекты по металлообработке

💡 Широкие возможности применения:

Точечная сварка аккумуляторных батарей – контроллер позволяет точно настроить короткий импульс высокой мощности, что идеально для сварки никелевых лент к литиевым аккумуляторам при сборке батарейных блоков. Регулировка времени с точностью до 20 мс позволяет избежать перегрева и повреждения элементов питания.
Сварка тонколистового металла – благодаря возможности точной настройки мощности в диапазоне от 30% до 99%, вы можете работать с тонкими металлическими листами без прожигания и деформации. Это особенно важно при изготовлении корпусов, кожухов и других изделий из тонкого металла.
Ремонт электронных устройств – настройка на минимальное время импульса (0.02 секунды) и низкую мощность позволяет использовать контроллер для точной сварки мелких электронных компонентов, контактов и разъемов без риска повреждения чувствительной электроники.
Автомобильный ремонт – контроллер идеально подходит для ремонта кузовов автомобилей, особенно при работе с тонкими листами металла, где необходим контроль мощности сварки для предотвращения деформации металла и образования сквозных отверстий.

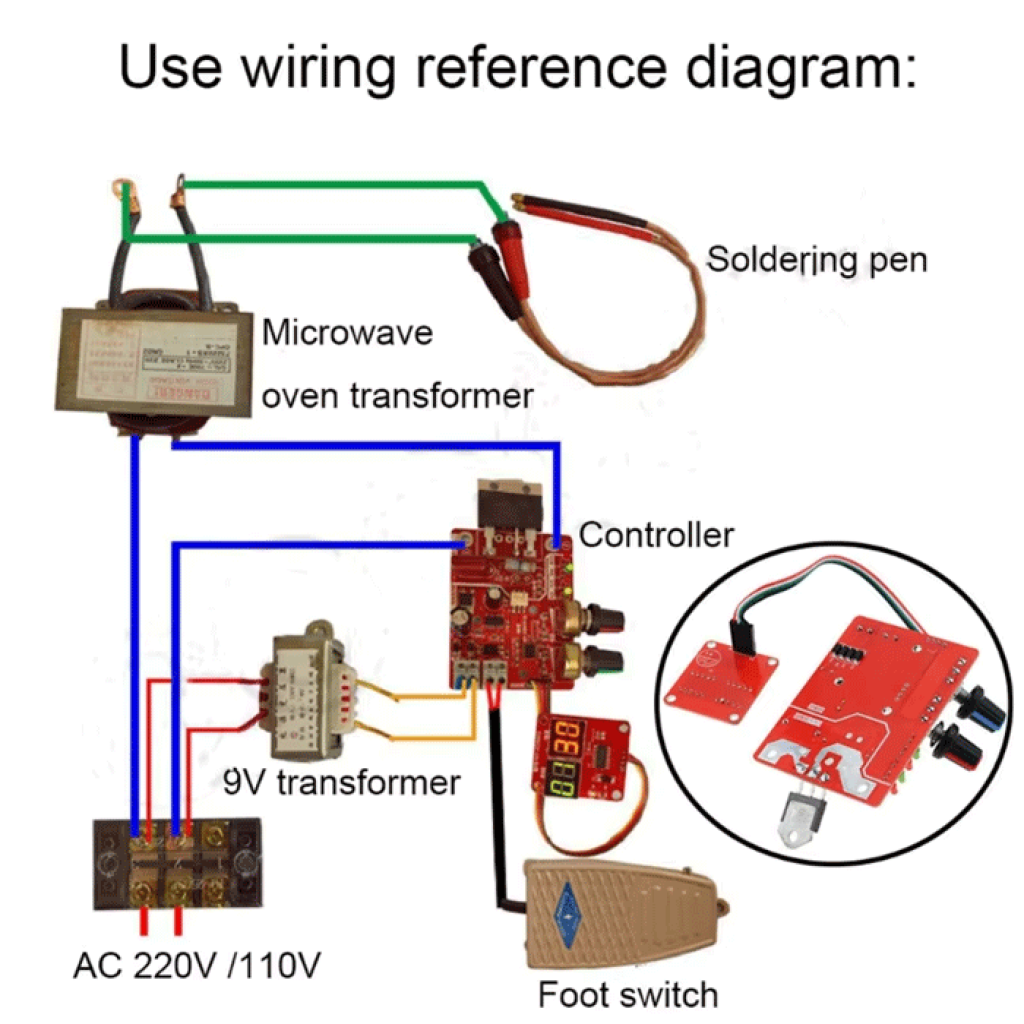

DIY-проекты – в сочетании с трансформатором от микроволновой печи (MOT) контроллер NY-D01 V2.0 позволяет создать мощный и функциональный аппарат точечной сварки для домашней мастерской с минимальными затратами и усилиями, открывая широкие возможности для реализации различных проектов.

📦 Детальные технические характеристики:

Модель: NY-D01 V2.0
Тип устройства: Контроллер точечной сварки
Силовой элемент: Симистор BTA100-800B с радиатором
Технические параметры симистора:
- Максимальный ток: 100 А
- Максимальное напряжение: 800 В
Питание контроллера: 9-12 В переменного тока (AC)
Параметры настройки времени:
- Диапазон: 01-50 условных единиц
- Шаг: 1 единица = 20 мс (0.02 с)
- Минимальное время: 0.02 с
- Максимальное время: 1 с
Параметры настройки мощности:
- Диапазон: 30-99%
- Шаг: 1%
Способ запуска: Внешний триггер (микропереключатель, кнопка, педаль)
Дисплей: Выносное цифровое табло с двумя индикаторами
Подключение дисплея: 4-проводной шлейф
Типы индикации:
- Зеленый индикатор: Время импульса
- Красный индикатор: Мощность импульса
- Светодиоды состояния: Индикация питания и рабочего состояния
Клеммники:
- Клеммник питания: 2-контактный (AC 9-12V)
- Клеммник триггера: 2-контактный
- Выходные силовые клеммы: 2-контактный клеммник для подключения нагрузки
Органы управления:
- Красный потенциометр: Регулировка времени импульса
- Синий потенциометр: Регулировка мощности импульса
Совместимость: Трансформаторы от микроволновых печей (MOT) и другие сварочные трансформаторы

📊 Сравнение моделей:

Характеристика	NY-D01 (100A)	NY-D01 (40A)
Симистор	BTA100-800B (100A, 800В)	40A, 800В
Максимальная нагрузка	До 100A	До 40A
Диапазон времени импульса	0.02-1 с	0.02-1 с
Диапазон мощности	30-99%	30-99%
Радиатор симистора	Усиленный	Стандартный
Рекомендуемое применение	Мощные трансформаторы, интенсивная эксплуатация	Небольшие трансформаторы, периодическое использование

⚠️ Важные аспекты использования:

Питание контроллера – для корректной работы контроллера необходим отдельный трансформатор питания на 9-12В переменного тока (не входит в комплект). Использование напряжения, выходящего за пределы этого диапазона, может привести к повреждению электронных компонентов или нестабильной работе.
Тепловой режим – при интенсивной эксплуатации следует следить за температурой радиатора симистора. При необходимости можно установить дополнительное охлаждение (вентилятор) для предотвращения перегрева, особенно при работе с мощными трансформаторами или длительных сериях сварочных операций.
Подбор трансформатора – убедитесь, что ток первичной обмотки используемого сварочного трансформатора не превышает 100А для модели с симистором BTA100-800B. Перегрузка симистора приведет к его перегреву и выходу из строя. Для более мощных трансформаторов может потребоваться замена симистора на более мощный.
Настройка параметров – при первом использовании рекомендуется начинать с минимальных значений времени и мощности, постепенно увеличивая их до получения оптимального результата сварки. Это позволит избежать перегрева материалов и повреждения свариваемых деталей.
Электробезопасность – контроллер работает с высокими токами и напряжениями, которые являются потенциально опасными. Обязательно обеспечьте надлежащую изоляцию всех соединений, используйте заземление и соблюдайте правила электробезопасности при установке и использовании устройства.

Контроллер точечной сварки NY-D01 V2.0 с мощным симистором на 100А – это профессиональное решение для создания надежного сварочного аппарата с точной настройкой времени и мощности. Выберите версию с симистором BTA100-800B для стабильной работы с высокими нагрузками и широкого спектра применений.

ЗАКАЖИТЕ СЕЙЧАС

#ТочечнаяСварка #КонтроллерNYD01 #СимисторBTA100 #СварочноеОборудование #DIYSварка #АккумуляторныеБатареи

Характеристики

-Основные-

-Рабочее напряжение-

9 - 12В (AC)

-Максимальный ток-

100 А

-Дополнительные-

-Размеры-

основной платы - 60 х 80 мм, индикаторной платы - 35 х 40 мм
