L293D Драйвер двигателей DC

Производитель: Китай Код товара: 1394
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
L293D Драйвер двигателей DC
L293D Драйвер двигателей DC
L293D Драйвер двигателей DC
L293D Драйвер двигателей DC
L293D Драйвер двигателей DC
L293D Драйвер двигателей DC
L293D Драйвер двигателей DC
Есть в наличии
Код товара: 1394
95.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
-Входное напряжение-:4.5 - 25 В
-Максимальный ток-:до 1.2 А

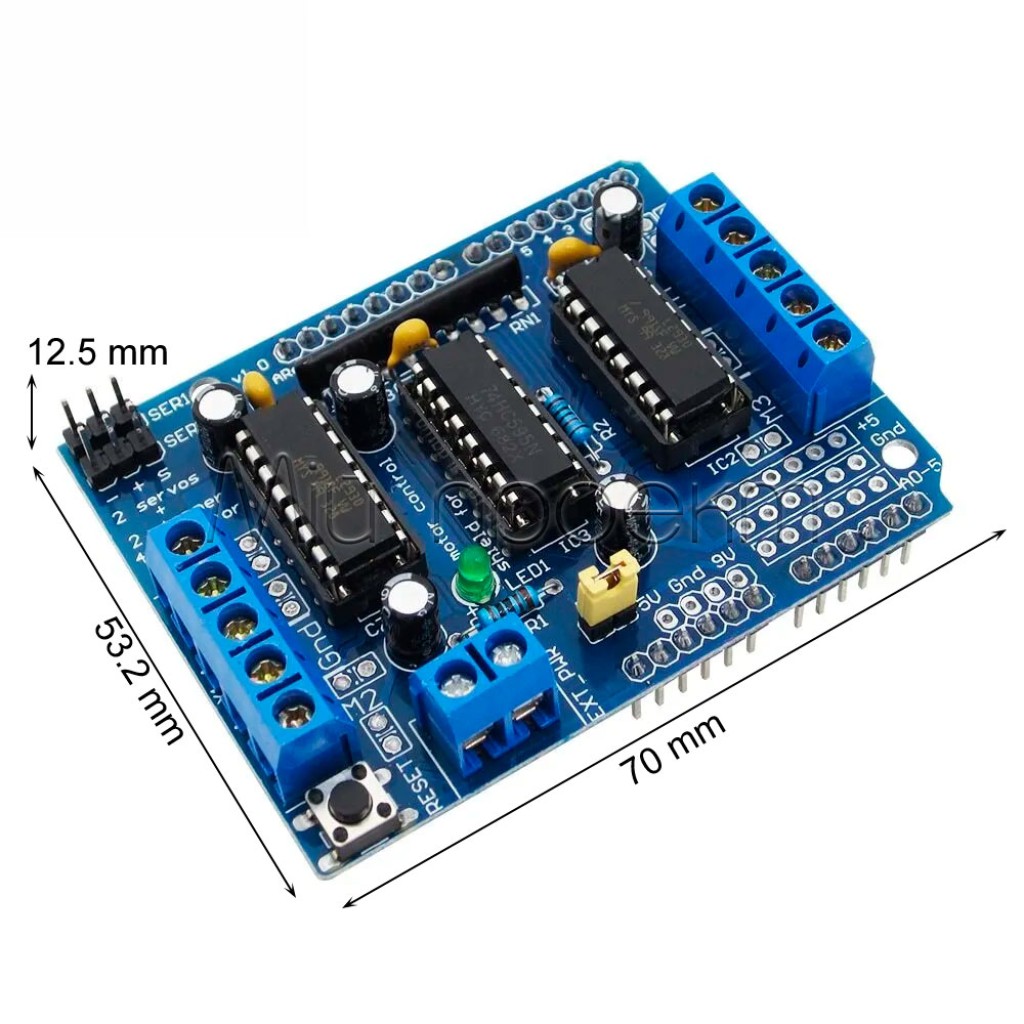

-Размеры-:70 х 53.2 мм
-Количество каналов-:4 DC двигателя независимо ИЛИ 2 шаговых двигателя (биполярные/униполярные); Сервоприводы: 2 канала (3-пиновые разъемы)
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
L293D Драйвер двигателей DC
Код товара: 1394
95.00 грн
Описание

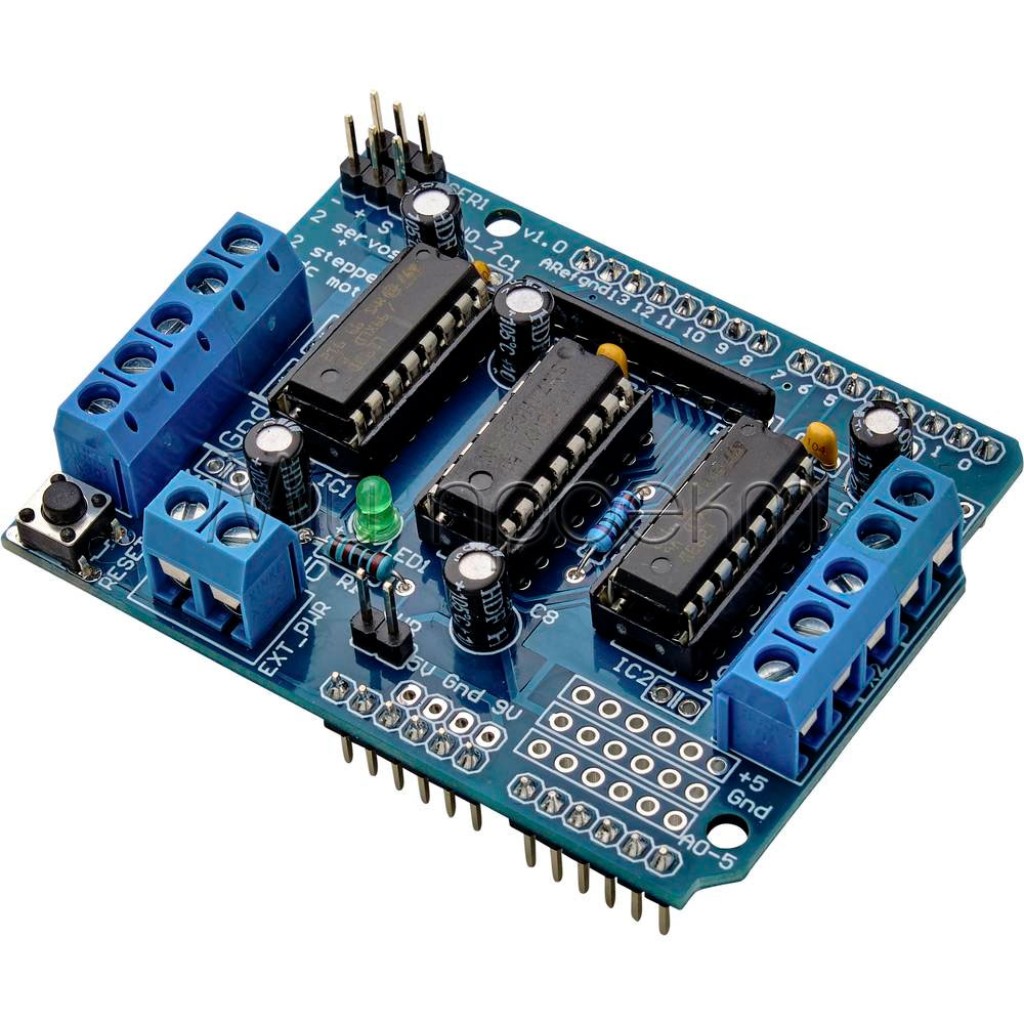

🤖 Motor Shield L293D для Arduino

Универсальный драйвер двигателей с поддержкой 4 DC двигателей или 2 шаговых двигателей + 2 сервопривода

Общее описание

Motor Shield L293D – это профессиональный драйвер двигателей, разработанный как шилд для плат Arduino Uno, Mega и других совместимых микроконтроллеров. Плата основана на двух микросхемах L293D, работающих по принципу H-моста, обеспечивая надежное управление различными типами двигателей. Модуль позволяет одновременно подключить до 4 коллекторных двигателей постоянного тока или 2 шаговых двигателя, а также 2 сервопривода. Благодаря винтовым клеммным колодкам подключение становится максимально удобным и надежным, а сменные микросхемы в панельках гарантируют легкое обслуживание. Плата поддерживает внешнее питание до 25В и обеспечивает ток до 600 мА на канал с пиковым значением 1.2А, что делает её идеальной для большинства робототехнических проектов.

✅ Технические преимущества:

  • Сменные микросхемы L293D – микросхемы установлены в специальные панельки (сокеты), что позволяет легко заменить их в случае выхода из строя без перепайки платы
  • Винтовые клеммные колодки – синие клеммные колодки обеспечивают надежное и удобное подключение двигателей без пайки, с возможностью быстрой замены подключений
  • Тепловая защита – встроенная система тепловой защиты автоматически отключает драйверы при перегреве, предотвращая повреждение компонентов
  • Высокий ток нагрузки – до 600 мА постоянного тока на канал с пиковым значением 1.2А, что позволяет управлять мощными двигателями
  • Универсальное питание – поддержка внешнего питания от 4.5В до 25В с возможностью выбора источника питания через перемычку
  • Встроенные сервоподключения – два 3-пина разъема для прямого подключения сервоприводов без дополнительных адаптеров

🔧 Идеальное решение для:

Мобильные роботы

Автоматизированные системы

3D-принтеры и ЧПУ

Образовательные проекты

Роботы-манипуляторы

Системы позиционирования

Конвейерные системы

Исследовательские установки

💡 Широкие возможности применения:

  • Мобильная робототехника – создание автономных роботов с колесным или гусеничным шасси. Плата позволяет независимо управлять каждым колесом, обеспечивая точное маневрирование и возможность реализации сложных алгоритмов движения. Дополнительные сервоприводы могут использоваться для управления поворотом колес или движением дополнительных механизмов.
  • Системы автоматизации – контроль конвейерных лент, подающих механизмов и сортировочных систем. Шаговые двигатели обеспечивают точное позиционирование, а DC двигатели подходят для непрерывного движения механизмов. Возможность одновременного управления несколькими типами приводов делает плату универсальной для сложных автоматизированных линий.
  • Прототипирование ЧПУ и 3D-принтеров – управление осями X, Y, Z через шаговые двигатели с высокой точностью позиционирования. Сервоприводы могут использоваться для управления экструдером или другими механизмами. Тепловая защита обеспечивает надежную работу при длительных циклах печати или обработки.
  • Образовательные и учебные проекты – идеальный инструмент для изучения основ робототехники, автоматики и программирования микроконтроллеров. Простота подключения через винтовые клеммы позволяет быстро создавать разнообразные эксперименты. Сменные микросхемы делают плату устойчивой к ошибкам начинающих.
  • Роботы-манипуляторы и механические руки – управление многими степенями свободы через комбинацию сервоприводов и DC двигателей. Возможность точного контроля скорости и позиции позволяет создавать плавные и точные движения манипулятора. Высокий ток обеспечивает работу с относительно мощными приводами.

📦 Детальные технические характеристики:

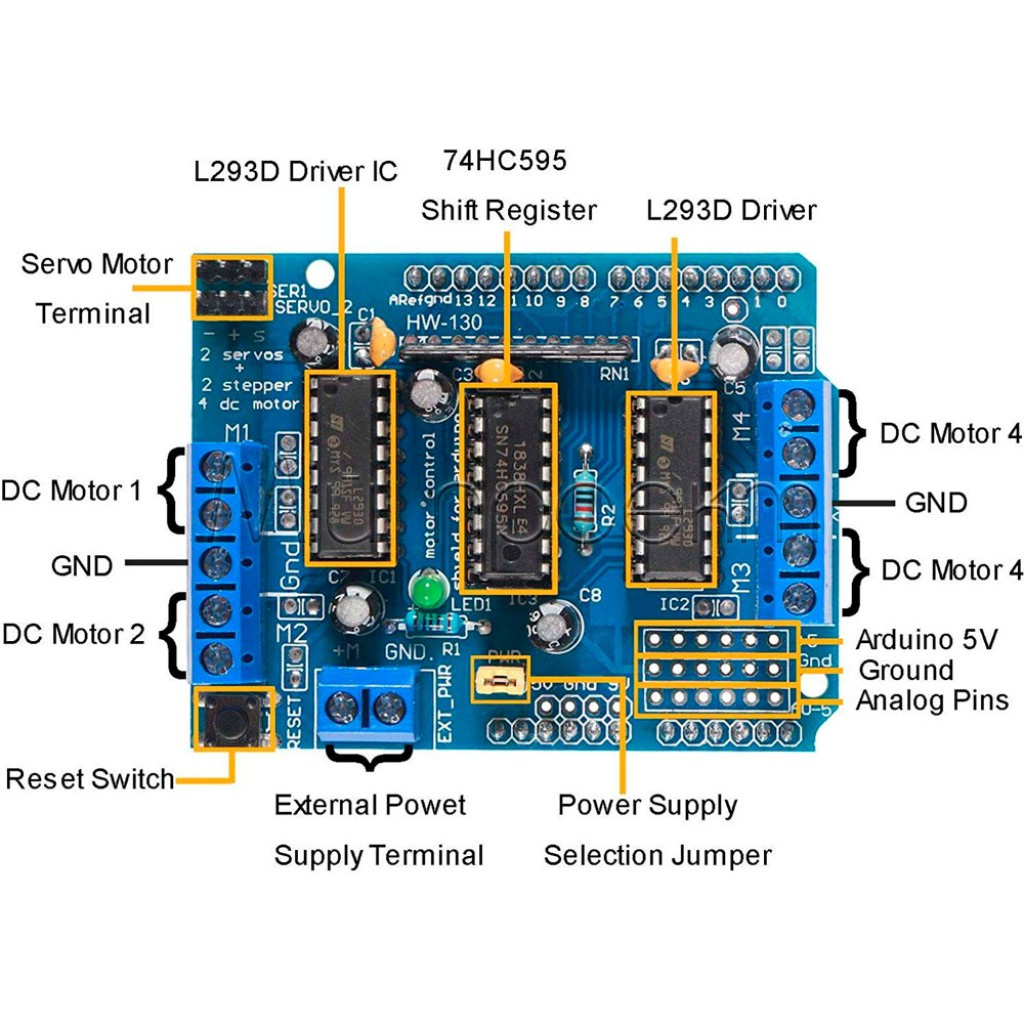

  • Основные микросхемы: 2x L293D (сменные, в панельках)
  • Тип драйвера: H-мост (возможность реверса)
  • Количество каналов: 4 канала управления DC двигателями
  • Постоянный ток на канал: 600 мА (0.6А)
  • Пиковый ток на канал: 1.2А
  • Напряжение питания двигателей: 4.5В - 25В
  • Напряжение питания логики: 5В (от Arduino или внешнего источника)
  • Подключение двигателей:
    • 4 DC двигателя независимо ИЛИ
    • 2 шаговых двигателя (биполярные/униполярные)
  • Сервоприводы: 2 канала (3-пина разъема)
  • Клеммные колодки: Винтовые синие колодки
  • Защита: Тепловая защита от перегрева
  • Индикация: Зеленый светодиод питания (PWR)
  • Дополнительные элементы: Кнопка Reset, перемычка выбора питания
  • Совместимость: Arduino Uno, Mega, Leonardo и совместимые платы
  • Форм-фактор: Shield (устанавливается на Arduino)

⚠️ Важные аспекты использования:

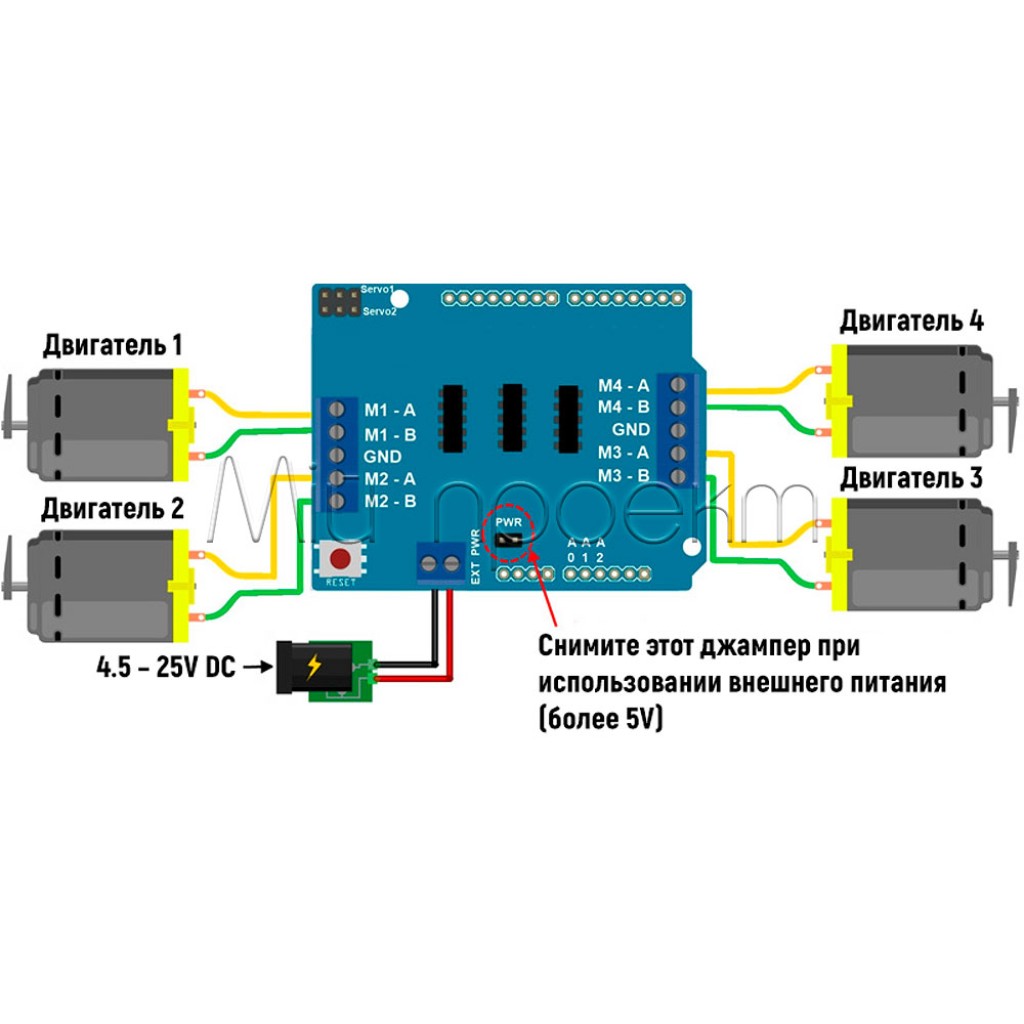

  • Выбор источника питания – обязательно настройте источник питания через перемычку PWR. Для мощных двигателей используйте внешнее питание через клеммы EXT_PWR. Напряжение может составлять от 4.5В до 25В в зависимости от требований ваших двигателей. Не подключайте мощные двигатели к питанию Arduino.
  • Контроль тока нагрузки – проверьте, что ток ваших двигателей не превышает 600 мА в постоянном режиме. Для кратковременных пиков допустимо до 1.2А. При превышении этих значений сработает тепловая защита, и драйвер временно отключится до охлаждения.
  • Правильное подключение шаговых двигателей – при подключении шаговых двигателей используйте соседние пары каналов (M1+M2 или M3+M4). Для биполярных двигателей подключайте обмотки к соответствующим клеммам согласно документации двигателя. Неправильное подключение может привести к нестабильной работе или повреждению.
  • Охлаждение и вентиляция – при работе с высокими токами микросхемы L293D могут нагреваться. Обеспечьте достаточную вентиляцию или добавьте радиаторы к микросхемам. При срабатывании тепловой защиты дождитесь охлаждения перед повторным запуском.
  • Замена микросхем – в случае выхода из строя микросхемы L293D её можно легко заменить, аккуратно вытащив из панельки. Перед заменой обязательно обесточьте плату и проверьте правильность установки новой микросхемы (ориентацию ключа).

Motor Shield L293D – это надежное и универсальное решение для всех ваших проектов с управлением двигателями. Простота подключения, высокие технические характеристики и возможность легкого обслуживания делают эту плату незаменимым инструментом для разработчиков, студентов и любителей робототехники.

ЗАКАЖИТЕ СЕЙЧАС
#MotorShield #L293D #Arduino #ДрайверДвигателей #Робототехника #ШаговыеДвигатели
Характеристики
-Основные-
-Входное напряжение-
4.5 - 25 В
-Максимальный ток-
до 1.2 А
-Дополнительные-
-Размеры-
70 х 53.2 мм
-Количество каналов-
4 DC двигателя независимо ИЛИ 2 шаговых двигателя (биполярные/униполярные); Сервоприводы: 2 канала (3-пиновые разъемы)
