Плата Разработчика Nano V3.0 AtMega168P TypeC

Name: Плата Разработчика Nano V3.0 AtMega168P TypeC
Brand: Мій Проект
SKU: 1300
Price: 165.00 UAH
Availability: InStock
Rating: 5 (1 reviews)

Страна-производитель: Китай Код товара: 1300

Все о товаре

Описание

Характеристики

Отзывы 1

Вопросы0

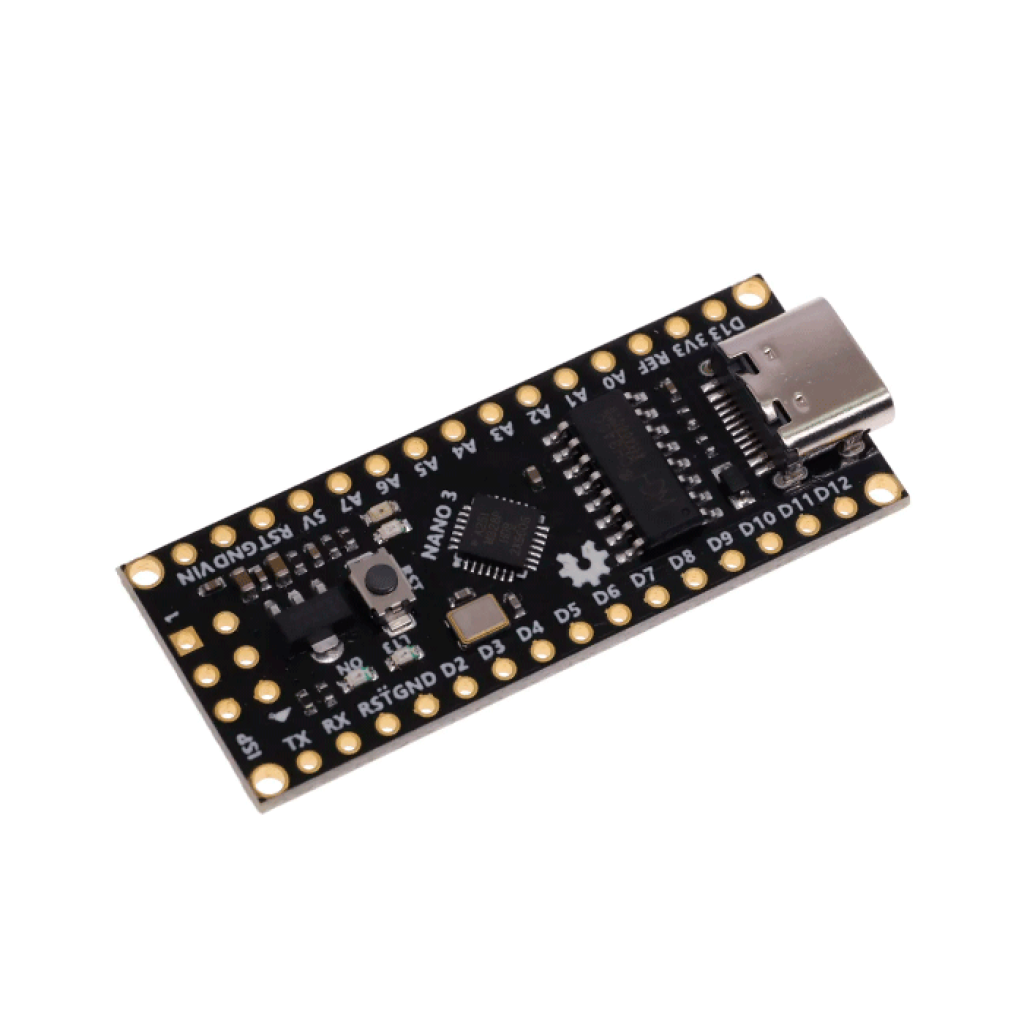

🔌 Плата разработчика Nano V3.0 AtMega168P TypeC

Компактная плата с Type-C для Arduino проектов

Общее описание

Плата разработчика Nano V3.0 AtMega168P TypeC – это компактное решение для создания электронных проектов на базе микроконтроллера Atmega168P. Она оснащена современным разъёмом Type-C, что обеспечивает удобное подключение к ПК для питания и программирования. Плата поддерживает широкий диапазон входного напряжения (5В через USB или 6-12В через внешний источник), имеет 8 аналоговых и 14 цифровых пинов (из которых 5 поддерживают ШИМ), а также 16КБ Flash-памяти для ваших скетчей. Совместимость с Arduino IDE делает её идеальным выбором для начинающих и опытных разработчиков, работающих над IoT, робототехникой или учебными проектами. Компактные размеры позволяют легко интегрировать плату в любой бредборд.

✅ Технические преимущества:

• Современный разъём Type-C – обеспечивает быстрое и удобное подключение к современным устройствам, упрощает программирование и питание платы.
• Компактные размеры – плата (43 мм x 18 мм) идеально подходит для использования на бредбордах, экономя место в проектах.
• Гибкое питание – поддерживает 5В через USB или 6-12В через внешний источник, обеспечивая стабильную работу с различными устройствами.
• Совместимость с Arduino IDE – позволяет быстро начать работу благодаря широкой поддержке библиотек и примеров кода.
• Достаточное количество пинов – 8 аналоговых и 14 цифровых пинов (с ШИМ) для подключения сенсоров, модулей и актуаторов.

🔧 Идеальное решение для:

Обучение программированию

Робототехника

IoT-проекты

Автоматизация

Эксперименты с электроникой

Прототипирование

💡 Широкие возможности применения:

Обучение программированию и электронике – плата идеально подходит для студентов и начинающих, изучающих основы Arduino. Она позволяет экспериментировать с простыми проектами, такими как управление светодиодами или считывание данных с сенсоров. Совместимость с Arduino IDE упрощает освоение базовых концепций кодирования.
Робототехнические проекты – благодаря наличию аналоговых и цифровых пинов, плата может управлять двигателями, сенсорами и сервоприводами. Например, её можно использовать для создания небольшого робота, который избегает препятствия с помощью ультразвукового датчика. Компактные размеры позволяют легко интегрировать плату в ограниченное пространство.
IoT-системы – плата поддерживает подключение модулей, таких как Wi-Fi или Bluetooth (например, ESP8266), для создания простых IoT-устройств. Вы можете реализовать проект умного дома, например, датчик температуры, отправляющий данные на сервер. Низкое энергопотребление делает её эффективной для таких задач.
Автоматизация процессов – плата может быть использована для автоматизации повседневных задач, таких как управление поливом растений. Используйте датчик влажности для считывания данных и реле для включения насоса. Гибкость пинов позволяет легко адаптировать плату к различным сценариям.

📦 Детальные технические характеристики:

Микроконтроллер: Atmega168P
USB-чип: CH340C
Входное напряжение:
- Через USB: 5В
- Внешний источник: 6-12В
Выходное напряжение: 3.3В - 5В
Максимальный выходной ток (5В): 1А
Частота процессора: 16МГц
Аналоговые пины: 8 (A0-A7)
Цифровые пины: 14 (с ШИМ на пинах 3, 5, 6, 9, 11)
EEPROM: 512 байт
SRAM: 1КБ
Flash-память: 16КБ
Интерфейс: Type-C
Размеры: 43 мм x 18 мм
Совместимость: Arduino IDE

📊 Сравнение моделей:

Характеристика	Nano 168P V3.0	Nano 328P V3.0
Микроконтроллер	Atmega168P	Atmega328P
Аналоговые пины	8 (A0-A7)	6 (A0-A5)
Цифровые пины (с ШИМ)	14 (5 с ШИМ)	14 (6 с ШИМ)
EEPROM	512 байт	1КБ
SRAM	1КБ	2КБ
Flash-память	16КБ	32КБ

⚠️ Важные аспекты использования:

Проверка напряжения питания – перед подключением внешнего источника питания убедитесь, что напряжение не превышает 12В, чтобы избежать повреждения платы. Рекомендуется использовать стабилизированный источник для длительной работы.
Установка драйверов CH340C – для корректного программирования через Type-C может потребоваться установка драйверов CH340C на вашем компьютере. Убедитесь, что система распознаёт плату перед началом работы.
Ограничения по памяти – плата имеет только 16КБ Flash-памяти, поэтому избегайте использования слишком объёмных скетчей. Оптимизируйте код, чтобы избежать переполнения памяти во время выполнения.
Подключение внешних модулей – при подключении модулей обращайте внимание на совместимость напряжения (3.3В или 5В). Используйте логические преобразователи уровней, если это необходимо, чтобы избежать повреждения.

Плата Nano V3.0 AtMega168P TypeC – ваш идеальный помощник для создания электронных проектов! Компактная, мощная и совместимая с Arduino, она открывает множество возможностей для творчества.

#ArduinoNano #Atmega168P #TypeC #Робототехника #IoT

Type-C

Характеристики

-Основные-

-Входное напряжение-

5 В

-Рабочая частота-

16 МГц

-Флеш-память-

16 кБ

-EEPROM-

512 Б

-Хранилище данных ОЗУ-

1 кБ

-Микроконтроллер-

ATmega168P

-Аналоговые входы-

-Цифровые входы-

-Цвет-

Цвет текстолита может менятся в зависимости от партии

-Тип разъема-

TypeC

-Дополнительные-

-Размеры-

43 х 18 мм

Отзывы

Рейтинг товара

Отзывов: 1

Валерій

14 сентября (18:26)

Вітаю! Потрібен коректний пінаут на цю плату, з маркуванням - на які виводи МК (за даташитом PB, PD, PC і тд) заведено всі лінії, тобто D1, D2... A1, A2, A3, хочаб номер ніжки

Отзыв полезен? 0

Ответ:

Нажаль виробник не надаю таку інформацію
