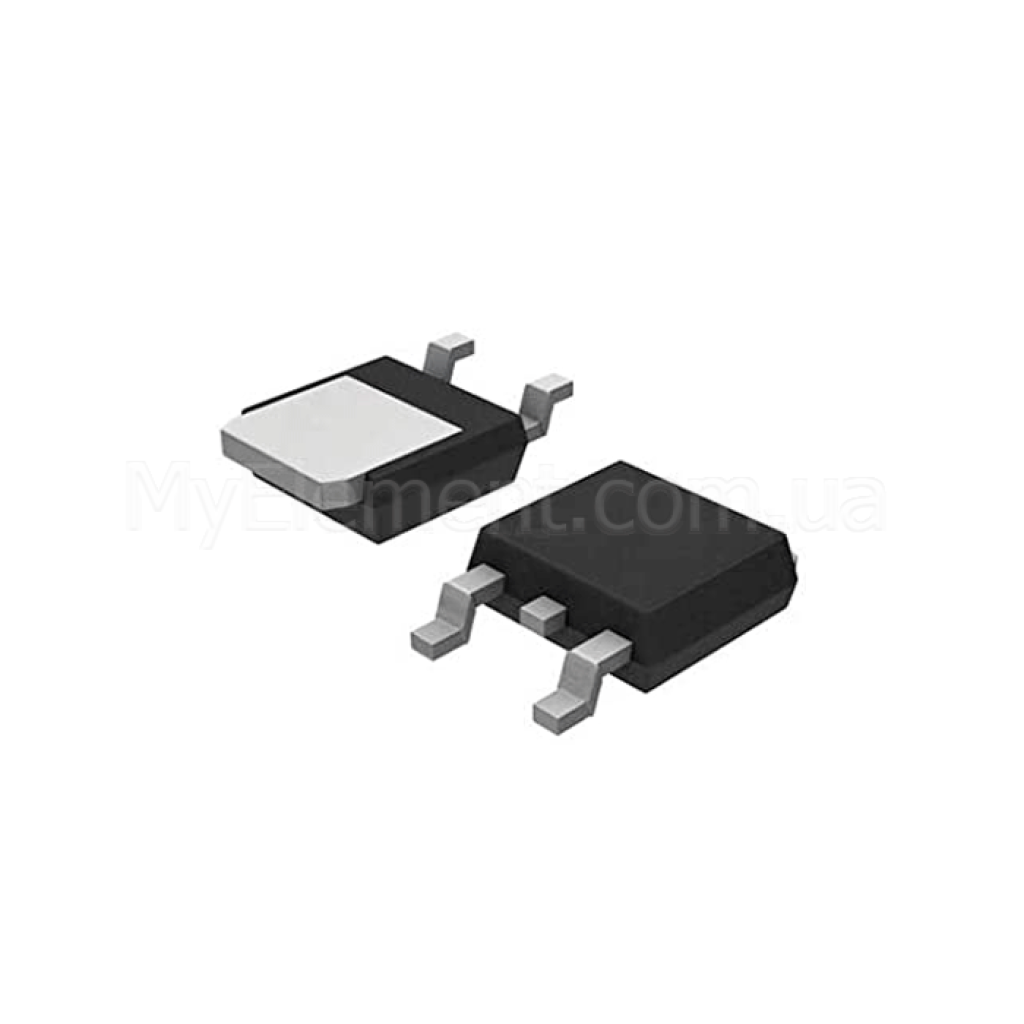

Tранзистор 2SC3303-Y C3303 SMD 80V 5A NPN корус TO-252

Страна-производитель: Китай Код товара: 5349
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Tранзистор 2SC3303-Y C3303 SMD 80V 5A NPN корус TO-252
Есть в наличии
Код товара: 5349
13.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальная рассеиваемая мощность:20 W
Максимально допустимое напряжение коллектор-база:100 V
Максимально допустимое напряжение коллектор-эмиттер:80 V
Максимально допустимое напряжение эмиттер-база:7 V
Максимальное напряжение:80 V
Максимальный ток:5 A
Полярность:NPN
Предельная температура PN-перехода:125 °C
Тип корпуса:TO-252
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Tранзистор 2SC3303-Y C3303 SMD 80V 5A NPN корус TO-252
Код товара: 5349
13.00 грн
Описание

2SC3303‑Y NPN транзистор TO‑252

Мощный NPN транзистор для высокоскоростного коммутирования и преобразователей DC‑DC. Отличается низким VCE(sat) и способностью работать с коллекторным током до 5 А.

Основные преимущества

Низкое насыщение

VCE(sat) ≤ 0.4 В при IC = 3 А и IB = 0.15 А — меньшие потери мощности и нагрев.

Высокая скорость

Типовые времена коммутации: ton 0.2 мкс, tstg 1.0 мкс, tf 0.1 мкс — пригоден для быстрых ключевых режимов.

Высокие напряжения

VCEO 80 В, VCBO 100 В — запас по напряжению для силовых узлов и преобразователей.

Стойкость к току

Коллекторный ток 5 А (импульсный до 8 А) — резерв для пусковых нагрузок.

Ключевые характеристики

ТипNPN, кремниевый, эпитаксиальный (PCT)
VCEO (макс.)80 В (IC = 10 мА, IB = 0)
VCBO (макс.)100 В
VEBO (макс.)7 В
IC (непрерывный)5 А
ICP (импульсный)8 А
IB (макс.)1 А
PC (Tc = 25°C)20 Вт
PC (Ta = 25°C)1 Вт
VCE(sat) (макс.)0.4 В @ IC = 3 А, IB = 0.15 А (0.2 В тип.)
VBE(sat) (макс.)1.2 В @ IC = 3 А, IB = 0.15 А
hFE (ранг Y)120…240 @ IC = 1 А, VCE = 1 В
hFE (IC = 3 А)≥ 40 @ VCE = 1 В
fT (тип.)120 МГц @ VCE = 4 В, IC = 1 А
Cob (тип.)80 пФ @ VCB = 10 В, f = 1 МГц
Времена коммутации (тип.)ton 0.2 мкс; tstg 1.0 мкс; tf 0.1 мкс
Tj (макс.)150 °C
Tстг−55…+150 °C
Маркировка на корпусеC3303
Масса (тип.)0.36 г

Подробные технические параметры

  • Классификация hFE: O = 70…140; Y = 120…240 (данная позиция — ранг Y).
  • Предельные токи: IC(DC) 5 А; ICP 8 А (импульсный режим, дерейтинг по температуре корпуса).
  • Низкое насыщение: VCE(sat) типично 0.2 В при IC = 3 А, IB = 0.15 А.
  • Паразитная емкость коллектора Cob типично 80 пФ (VCB = 10 В, f = 1 МГц) — способствует быстрой коммутации.
  • Рекомендованные производителем применения: высокотоковые ключи, преобразователи DC‑DC.
  • Предельные токи утечки: ICBO ≤ 1 мкА (VCB = 100 В); IEBO ≤ 1 мкА (VEB = 7 В).
  • Допустимая рассеиваемая мощность: 20 Вт при Tc = 25 °C; 1 Вт при Ta = 25 °C.
  • Условия пробоя коллектор‑эмиттер: V(BR)CEO = 80 В при IC = 10 мА, IB = 0.
Примечание: параметры основаны на документации Toshiba для 2SC3303. Источник: Даташит Toshiba (PDF).

Основные области применения

  • Преобразователи DC‑DC и драйверы питания.
  • Высокоскоростные силовые ключи в импульсных схемах.
  • Коммутация нагрузок общего назначения до 5 А.

Совместимые обозначения и альтернативы

Ранги усиления по даташиту: O (70–140) и Y (120–240); этот товар — 2SC3303‑Y с маркировкой «C3303». Для подбора альтернатив ориентируйтесь на параметры VCEO 80 В, IC 5 А и низкий VCE(sat) в совместимом SMD корпусе.

Вопросы-ответы (FAQ)

Что означает суффикс «‑Y» в 2SC3303‑Y?

Это ранг hFE: для «Y» диапазон коэффициента передачи тока составляет 120…240 при IC = 1 А и VCE = 1 В.

При каких условиях достигается VCE(sat) 0.4 В?

Максимальное VCE(sat) 0.4 В указано для IC = 3 А и IB = 0.15 А (типичное значение 0.2 В).

Можно ли постоянно коммутировать 5 А без радиатора?

Без теплоотвода PC при Ta = 25 °C составляет всего 1 Вт; полная мощность 20 В достигается при Tc = 25 °C при эффективном отводе тепла. Планируйте охлаждение и дерейтинг по температуре.

Характеристики
Основные
Максимальная рассеиваемая мощность
20 W
Максимально допустимое напряжение коллектор-база
100 V
Максимально допустимое напряжение коллектор-эмиттер
80 V
Максимально допустимое напряжение эмиттер-база
7 V
Максимальное напряжение
80 V
Максимальный ток
5 A
Полярность
NPN
Предельная температура PN-перехода
125 °C
Тип корпуса
TO-252
