L298N Драйвер двигателя

Name: L298N Драйвер двигателя
Brand: Китай
SKU: 1213
Price: 78.00 UAH
Availability: InStock
Rating: 5 (2 reviews)

Производитель: Китай Код товара: 1213

Все о товаре

Описание

Характеристики

Отзывы 2

Вопросы0

Есть в наличии

Код товара: 1213

78.00 грн

Нашли дешевле?

-Входное напряжение-:5 - 35 В

-Максимальный ток нагрузки-:2 А (пиковый ток 3 А)

-Ток потребления-:0 - 36 мА

-Размеры-:43,5 х 43,5 х 27 мм

-Тип микросхемы-:L298N

-Вес-:30 г

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

L298N Драйвер двигателя

Код товара: 1213

78.00 грн

Описание

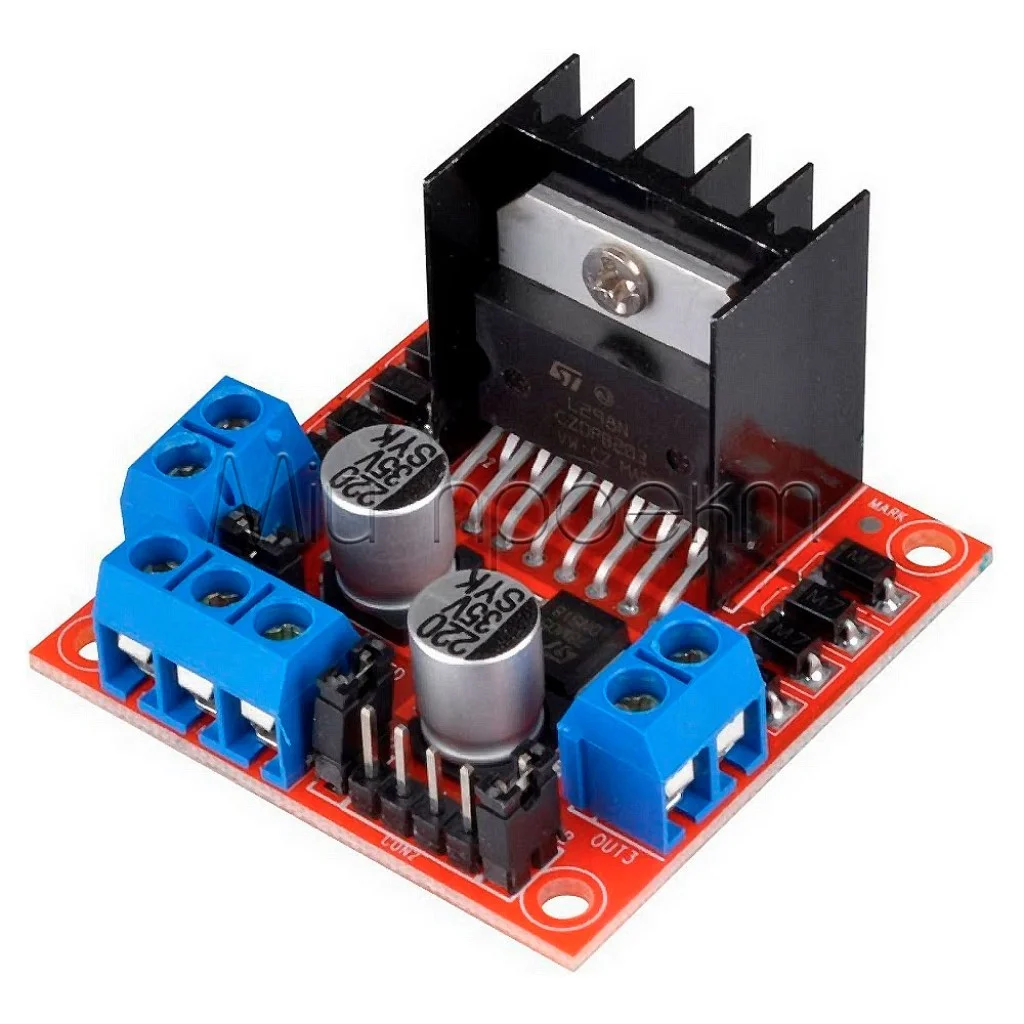

🔌 Модуль драйвера двигателя L298N

Мощный двухканальный H-мост для управления DC моторами с напряжением от 5В до 35В

Общее описание

Модуль драйвера двигателя L298N – высокоэффективный двухканальный H-мост, разработанный для точного управления скоростью и направлением вращения двух DC моторов или одного шагового двигателя. Построенный на основе интегральной схемы L298N, этот модуль идеально подходит для робототехники, радиоуправляемых моделей, автоматизированных систем и DIY-проектов. Модуль включает встроенный стабилизатор напряжения 5В, защитные диоды и удобные винтовые клеммы для подключения. С возможностью управления моторами напряжением до 35В и током до 2А на канал, этот драйвер обеспечивает оптимальное соотношение мощности, надежности и удобства использования для различных электронных проектов.

✅ Технические преимущества:

• Двухканальное управление – модуль способен управлять независимо двумя DC моторами или одним шаговым двигателем, позволяя реализовать сложные алгоритмы движения и маневрирования в проектах робототехники
• Широкий диапазон напряжения питания – поддержка напряжения для моторов от 5В до 35В делает модуль универсальным для различных типов двигателей и источников питания, от батареек до блоков питания
• Встроенный регулятор напряжения 5В – позволяет использовать единый источник питания как для моторов, так и для логических схем, упрощая подключение и уменьшая количество необходимых компонентов
• Защита от обратной ЭДС – восемь защитных диодов защищают микросхему от пиковых напряжений, генерируемых при изменении направления вращения двигателей, обеспечивая надежную и долговечную работу устройства
• Поддержка ШИМ-управления – возможность регулирования скорости вращения моторов с помощью широтно-импульсной модуляции через пины Enable, что позволяет получить плавное управление скоростью вращения моторов
• Удобная система перемычек – наличие джамперов для выбора режима питания и управления позволяет быстро конфигурировать модуль под разные задачи без дополнительной перепайки или изменения схемы подключения

🔧 Идеальное решение для:

Радиоуправляемые модели

Роботы и робототехника

DIY проекты Arduino

Автоматизированные системы

Управление шаговыми двигателями

3D-принтеры и CNC

Умные игрушки

Учебные стенды

💡 Широкие возможности применения:

Радиоуправляемые танки и машинки – драйвер L298N идеально подходит для управления движением радиоуправляемых моделей с двумя двигателями, обеспечивая простое подключение приемника и моторов. Благодаря поддержке реверса, вы можете реализовать полный контроль движения в разных направлениях, а ШИМ-управление позволяет достичь плавного регулирования скорости модели.

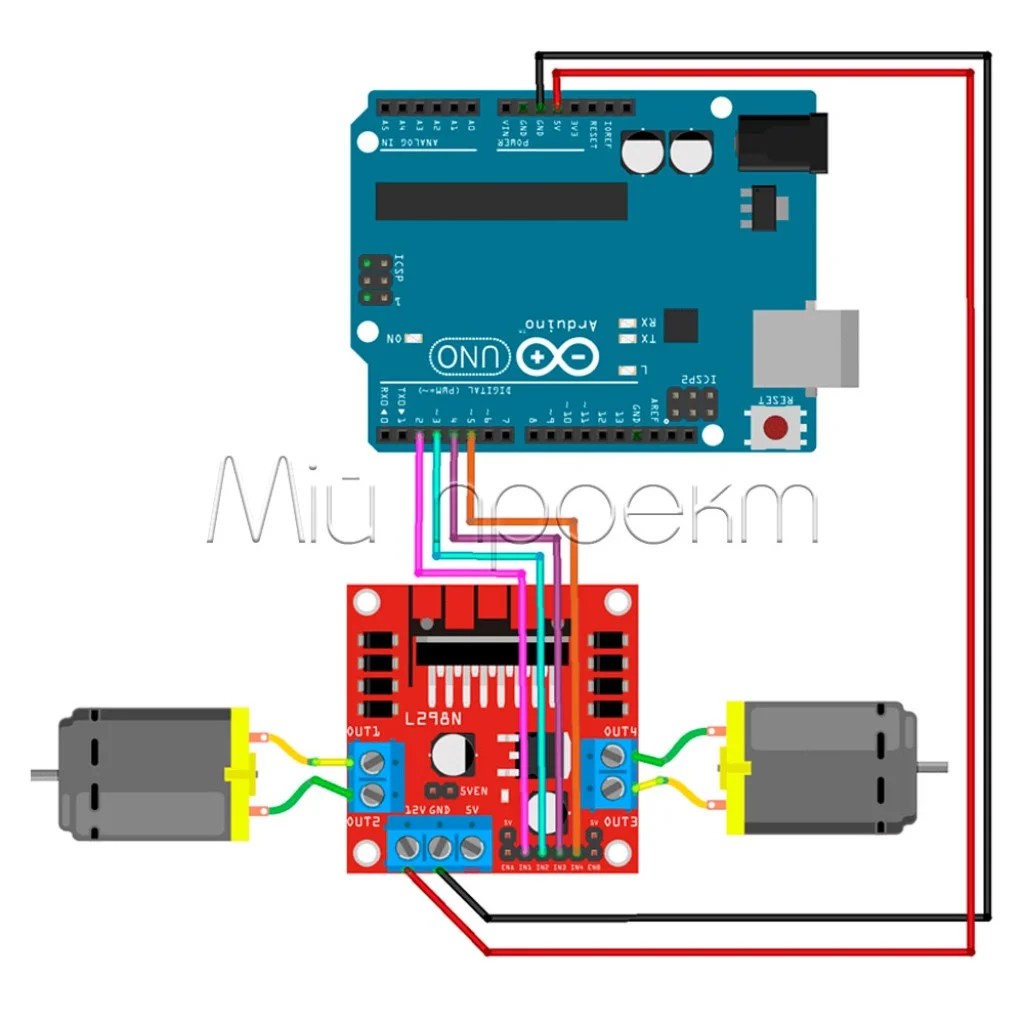

Самоходные роботы на платформе Arduino – используя L298N и Arduino, можно создать самоходного робота с независимым управлением каждым колесом. Соединив сигнальные выводы модуля с цифровыми пинами Arduino и написав соответствующий код, вы получите полный контроль над роботом, включая движение вперед, назад, повороты и остановки.
Автоматизированные системы позиционирования – модуль находит применение в системах, требующих точного позиционирования механизмов. Использование концевых датчиков вместе с L298N позволяет создать систему управления с обратной связью, отличающуюся высокой точностью работы и надежностью.
Учебные проекты по робототехнике – благодаря простому подключению и наличию детальной документации, драйвер L298N является отличным компонентом для изучения основ робототехники и программирования микроконтроллеров. Студенты могут быстро освоить принципы управления двигателями, структуру H-моста и логику работы драйверов.
Управление шаговыми двигателями – модуль может использоваться для управления биполярными шаговыми двигателями в станках с ЧПУ, 3D-принтерах и других устройствах, требующих прецизионного контроля. Подключив один шаговый двигатель к выходам модуля и написав соответствующую программу, вы получите точное управление углом поворота и скоростью.

📦 Детальные технические характеристики:

Микросхема: L298N (двойной H-мост)
Каналы управления: 2 независимых канала (Мотор A и Мотор B)
Диапазон напряжения питания моторов: 5В - 35В DC
Диапазон напряжения логической части: 4.5В - 7В (типово 5В)
Максимальный ток на канал: до 2А (рекомендуется не превышать 1А для стабильной работы)
Пиковая мощность: до 25Вт
Регулятор напряжения:
- Встроенный стабилизатор 5В
- Перемычка для выбора режима питания логики
Защита:
- 8 защитных диодов для подавления обратной ЭДС
- Теплоотвод на микросхеме L298N
Управляющие входы:
- IN1, IN2: Управление направлением мотора A
- IN3, IN4: Управление направлением мотора B
- ENA, ENB: Разрешение работы моторов (поддержка ШИМ для регулирования скорости)

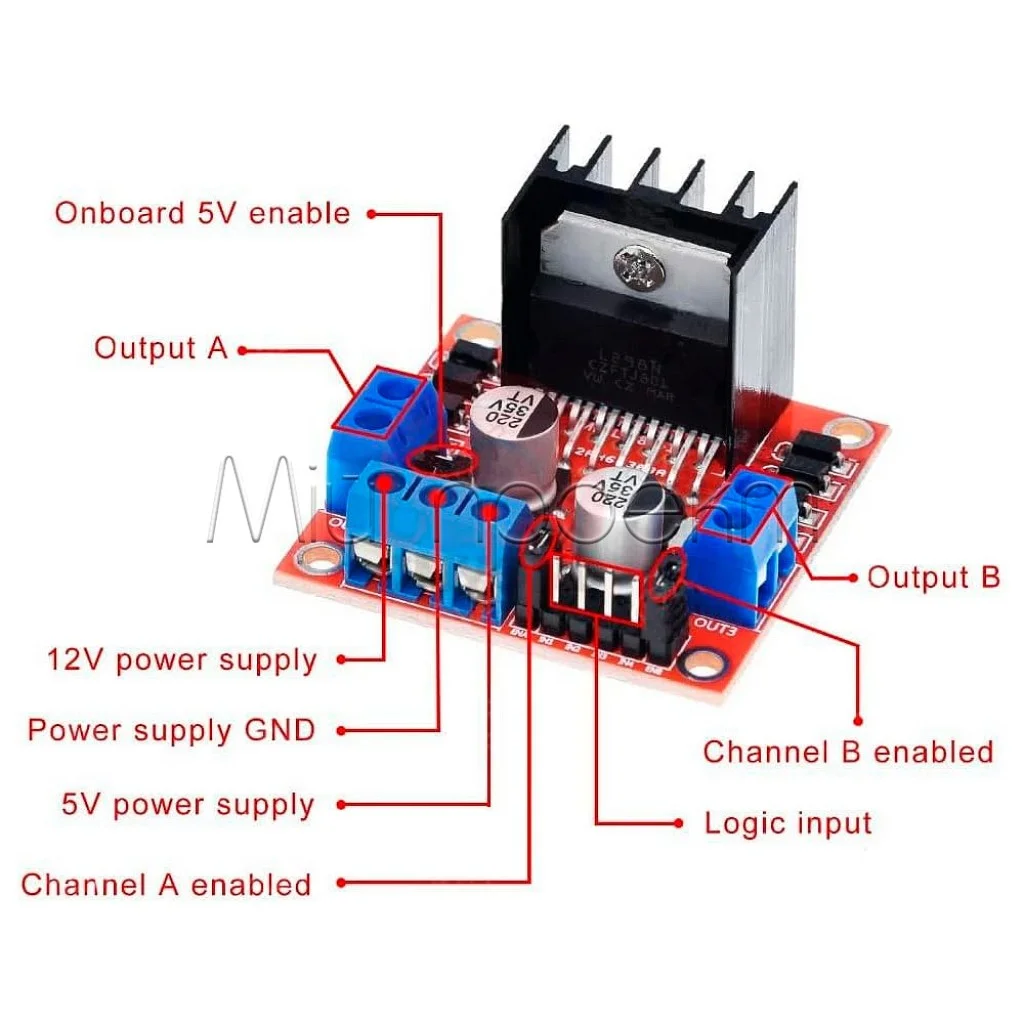

Перемычки:
- 5V_EN: Подключение/отключение встроенного регулятора 5В
- ENA, ENB: Постоянное разрешение работы моторов (можно снять для ШИМ-управления)

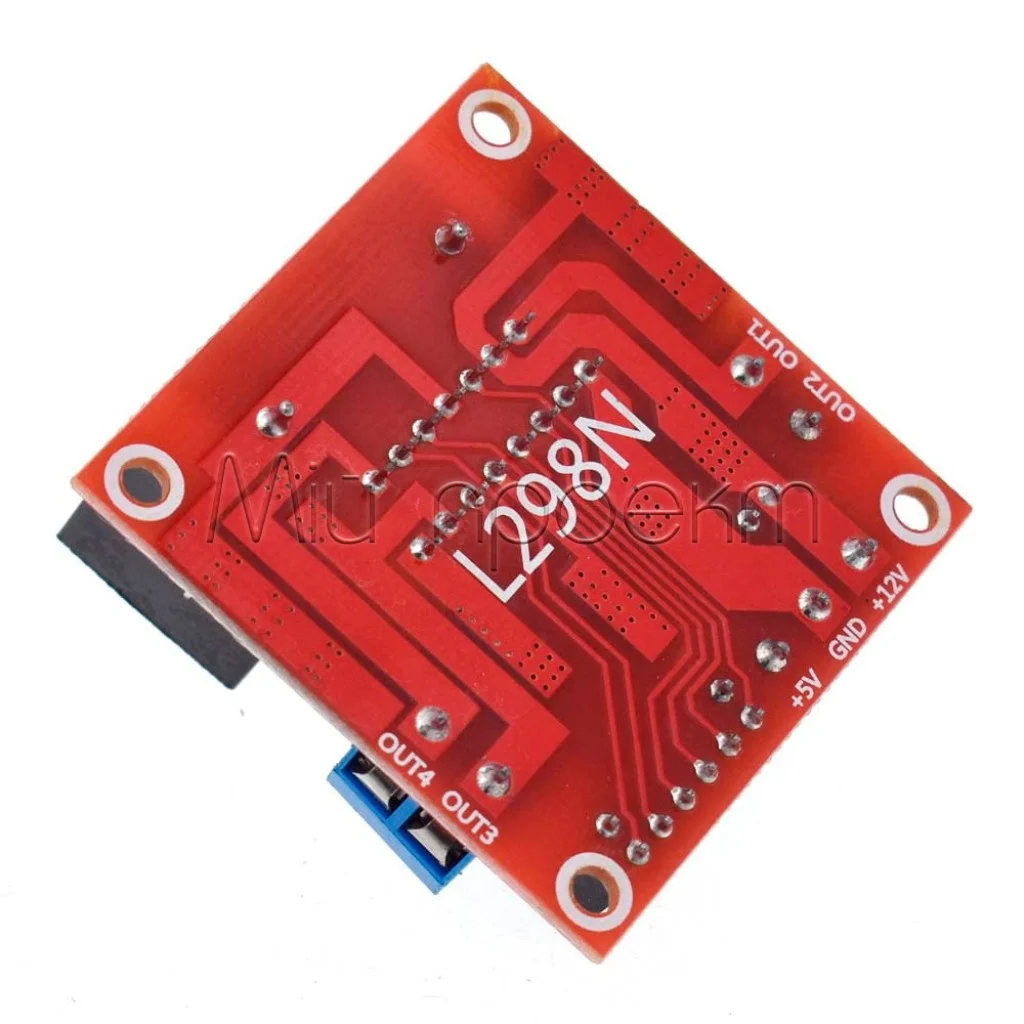

Разъемы:
- 2 винтовых клеммника для подключения моторов (OUT1/OUT2 и OUT3/OUT4)
- 3-пин винтовой клеммник для питания (VCC, GND, +5V)
- 6-пин разъем для управляющих сигналов (ENA, IN1, IN2, IN3, IN4, ENB)
Индикация: Светодиод питания

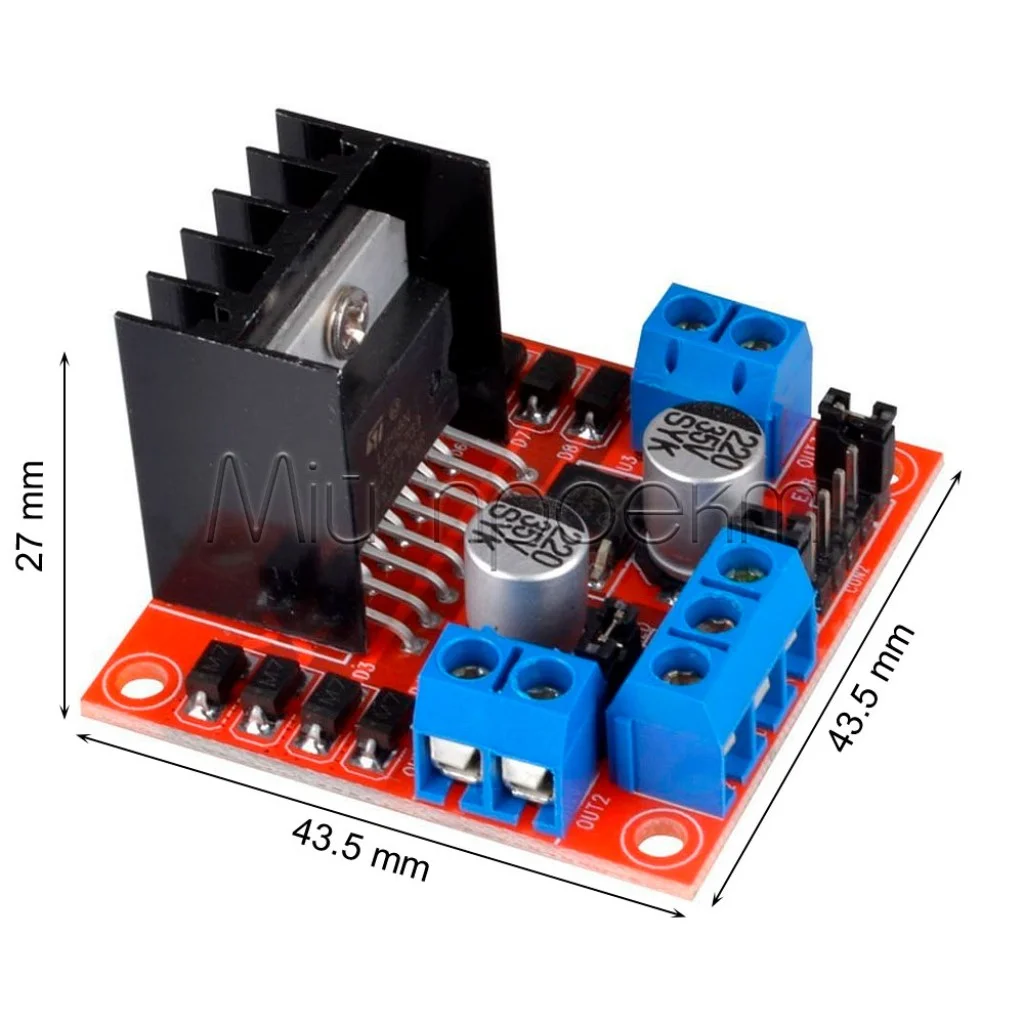

Размеры платы: 43.5 × 43.5 × 27 мм
Вес: примерно 30 г
Крепление: 4 монтажных отверстия по углам платы

⚠️ Важные аспекты использования:

Напряжение питания – при работе с напряжением питания моторов выше 12В рекомендуется снять перемычку 5V_EN и подать отдельное питание 5В на логическую часть. Это позволит избежать перегрева встроенного стабилизатора и продлить срок службы модуля.
Тепловые режимы – микросхема L298N может сильно нагреваться при длительной работе с высокими токами. При работе на пределе мощности обеспечьте дополнительное охлаждение (вентилятор) или рассмотрите возможность установки большего радиатора на микросхему.
Подключение моторов – для изменения направления вращения мотора достаточно поменять местами провода подключения к выходам модуля. Это может быть полезным при настройке движения робота или механизма без изменения управляющего кода.
Управление скоростью – для управления скоростью вращения снимите перемычки ENA/ENB и подайте ШИМ-сигнал на соответствующие входы. Частота ШИМ обычно выбирается в диапазоне 1-20 кГц в зависимости от характеристик мотора и требований проекта.
Защита от КЗ – несмотря на наличие защитных диодов, модуль не имеет полноценной защиты от короткого замыкания. Рекомендуется использовать дополнительный предохранитель в цепи питания моторов, особенно при работе с высокими напряжениями или мощными моторами.
Выбор моторов – убедитесь, что ток потребления моторов не превышает 1А на канал при длительной работе. Хотя микросхема L298N рассчитана на 2А, фактическое ограничение часто определяется защитными диодами и может быть ниже для недорогих модулей.

Модуль драйвера двигателя L298N — это лучшее решение для вашего проекта робототехники, сочетающее простоту подключения с широкими возможностями управления. Превратите ваш проект в реальность уже сегодня, обеспечив точное и надежное управление движением!

ЗАКАЖИТЕ СЕЙЧАС

#L298N #Драйвер_двигателя #H_мост #Робототехника #Arduino #DIY_электроника

Характеристики

-Основные-

-Входное напряжение-

5 - 35 В

-Максимальный ток нагрузки-

2 А (пиковый ток 3 А)

-Ток потребления-

0 - 36 мА

-Дополнительные-

-Размеры-

43,5 х 43,5 х 27 мм

-Тип микросхемы-

L298N

-Вес-

30 г

Отзывы

Рейтинг товара

Отзывов: 2

Nome

18 октября 2024 (19:21)

Недавно проверили, при использовании ШИМ 0-255 крайне невыгодный, греется за секунды так что спичку можно зажечь, в целом это ожидаемо... Но ложные надежды не покидали). Это с небольших нагрузок, до 12В + ни о каких 35В речи и быть не может, он сгорит с вашей моделью =)

Отзыв полезен? 0

Nome

01 июля 2024 (10:32)

Покупали здесь, действительно L298N, схема двойного H-моста родом из 80х крайне проста, в каком-то смысле защищена от подделки =).

Коротко, кто НЕ любит читать:

Позволяет управлять одним двигателем NEMA ХХ или двумя обычными по ~2А (если запараллелить ~4A =).

От 6 до 12v можно использовать штатный 5v стаб 78M05 на питание логики, от 12v до ~35v СНИМАЕТСЯ джампер стаба, а 5v подается отдельно, о наличии питания логики оповещает красный светодиод. Естественно GND у контроллера и драйвера должен быть общим, передать лог. 1 не связав их, не получится =).

Управление с лева на право, 1й (ENA) и 6й (ENB) скоростью вращения. Если ШИМ не используем, то джампер на +5v не снимаем, там должна быть постоянная логическая единица.

На примере входов 2 (IN1) и 3 (IN2), если ОБА = 0 или 1, выхода будут отключены, если ПЕРВЫЙ = 1 ВТОРОЙ = 0 будет вращение вперед, на оборот назад. IN3, IN4 по аналогии. Старайтесь придерживаться офф. логики управления, так меньше путаницы.

Достоинства товара:

Относительно доступное унифицированное решение, по цене и качеству. Для экспериментов, базовых задач. Можно брать.

–

Недостатки товара:

Естественно будут шумы от ШИМ и это не полноценный котроллер для шаговика. Клемы шатаются, общее качество среднее.

Отзыв полезен? 1

Ответ:

Дякуємо за розгорнутий "фідбек"
