L298N Драйвер двигуна

Виробник: Китай Код товару: 1213
2
Все про товар
Опис
Характеристики
Відгуки 2
Питання0
L298N Драйвер двигуна
L298N Драйвер двигуна
L298N Драйвер двигуна
L298N Драйвер двигуна
L298N Драйвер двигуна
L298N Драйвер двигуна
В наявності
Код товару: 1213
78.00 грн
Знайшли дешевше?
🚚 Відправка в день замовлення при оформленні до 15:00. Увага!
-Вхідна напруга-:5 - 35 В
-Максимальний струм навантаження-:2 А (піковий струм 3 А)
-Струм споживання-:0 - 36 мА
-Розміри-:43,5 х 43,5 х 27 мм
-Тип мікросхеми-:L298N
-Вага-:30 г
Доставка
Новою Поштою у відділення та поштомати
Новою Поштою у відділення та поштомати
від 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фіксована 49грн
Укрпоштою у відділення по Україні
Укрпоштою у відділення по Україні
від 45 ₴
Meest Express
Meest Express
від 60 ₴
Оплата
Оплата карткою Оплата карткою
Переказ на картку Переказ на картку
Оплата на IBAN Оплата на IBAN
Безготівковий розрахунок Безготівковий розрахунок
Післяплата Післяплата
Гарантійні положення
Гарантійні зобов'язання на товари, які були паяні, не поширюються
L298N Драйвер двигуна
Код товару: 1213
78.00 грн
Опис

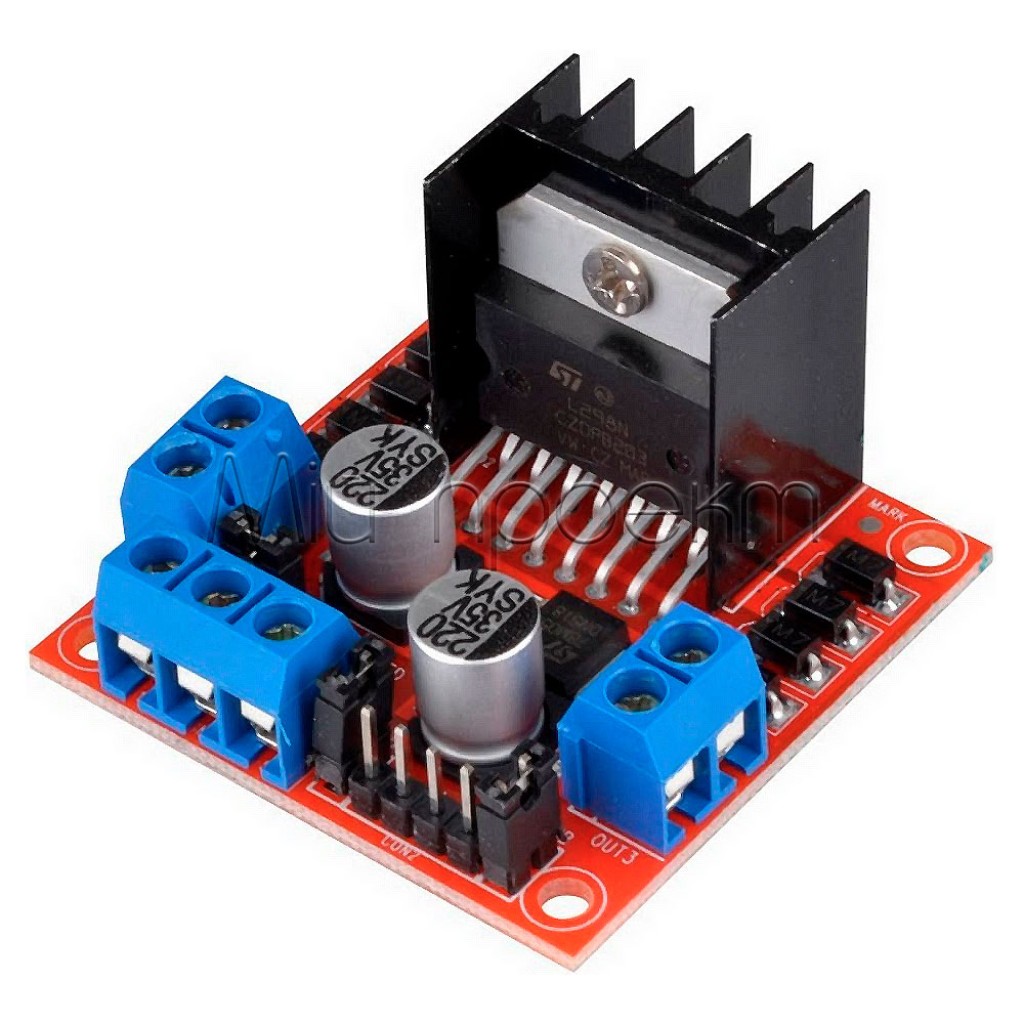

🔌 Модуль драйвера двигуна L298N

Потужний двоканальний H-міст для керування DC моторами з напругою від 5В до 35В

Загальний опис

Модуль драйвера двигуна L298N – високоефективний двоканальний H-міст, розроблений для точного керування швидкістю та напрямком обертання двох DC моторів або одного крокового двигуна. Побудований на основі інтегральної схеми L298N, цей модуль ідеально підходить для робототехніки, радіокерованих моделей, автоматизованих систем та DIY-проєктів. Модуль включає вбудований стабілізатор напруги 5В, захисні діоди та зручні гвинтові клеми для підключення. З можливістю керування моторами напругою до 35В та струмом до 2А на канал, цей драйвер забезпечує оптимальне співвідношення потужності, надійності та зручності використання для різноманітних електронних проєктів.

✅ Технічні переваги:

  • Двоканальне управління – модуль здатний керувати незалежно двома DC моторами або одним кроковим двигуном, дозволяючи реалізувати складні алгоритми руху та маневрування в проєктах робототехніки
  • Широкий діапазон напруги живлення – підтримка напруги для моторів від 5В до 35В робить модуль універсальним для різних типів двигунів і джерел живлення, від батарейок до блоків живлення
  • Вбудований регулятор напруги 5В – дозволяє використовувати єдине джерело живлення як для моторів, так і для логічних схем, спрощуючи підключення та зменшуючи кількість необхідних компонентів
  • Захист від зворотної ЕРС – вісім захисних діодів захищають мікросхему від пікових напруг, що генеруються при зміні напрямку обертання двигунів, забезпечуючи надійну й тривалу роботу пристрою
  • Підтримка ШІМ-керування – можливість регулювання швидкості обертання моторів за допомогою широтно-імпульсної модуляції через піни Enable, що дозволяє отримати плавне керування швидкістю обертання моторів
  • Зручна система перемичок – наявність джамперів для вибору режиму живлення та керування дозволяє швидко конфігурувати модуль під різні задачі без додаткової перепайки або зміни схеми підключення

🔧 Ідеальне рішення для:

Радіокеровані моделі

Роботи і робототехніка

DIY проєкти Arduino

Автоматизовані системи

Керування кроковими двигунами

3D-принтери і CNC

Розумні іграшки

Навчальні стенди

💡 Широкі можливості застосування:

  • Радіокеровані танки і машинки – драйвер L298N ідеально підходить для керування рухом радіокерованих моделей з двома двигунами, забезпечуючи просте підключення приймача та моторів. Завдяки підтримці зворотного ходу, ви можете реалізувати повний контроль руху в різних напрямках, а ШІМ-керування дозволяє досягти плавного регулювання швидкості моделі.

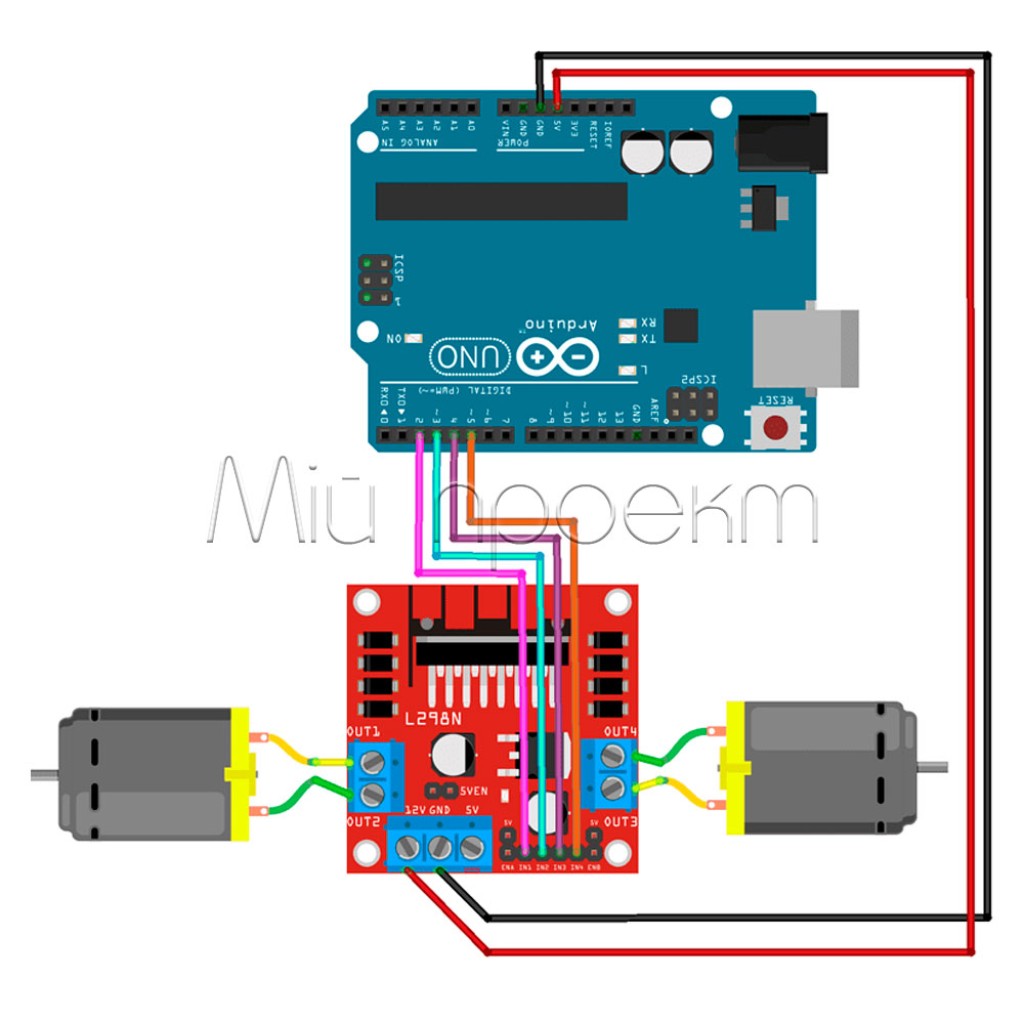

  • Самохідні роботи на платформі Arduino – використовуючи L298N і Arduino, можна створити самохідного робота з незалежним управлінням кожним колесом. З'єднавши сигнальні виводи модуля з цифровими пінами Arduino та написавши відповідний код, ви отримаєте повний контроль над роботом, включаючи рух вперед, назад, повороти та зупинки.
  • Автоматизовані системи позиціонування – модуль знаходить застосування в системах, що вимагають точного позиціонування механізмів. Використання кінцевих датчиків разом з L298N дозволяє створити систему управління з зворотним зв'язком, що відрізняється високою точністю роботи та надійністю.
  • Навчальні проєкти з робототехніки – завдяки простому підключенню та наявності детальної документації, драйвер L298N є чудовим компонентом для навчання основам робототехніки та програмування мікроконтролерів. Студенти можуть швидко освоїти принципи керування двигунами, структуру H-моста та логіку роботи драйверів.
  • Керування кроковими двигунами – модуль може використовуватися для керування біполярними кроковими двигунами в станках ЧПУ, 3D-принтерах та інших пристроях, що вимагають прецизійного контролю. Підключивши один кроковий двигун до виходів модуля та написавши відповідну програму, ви отримаєте точне керування кутом повороту та швидкістю.

📦 Детальні технічні характеристики:

  • Мікросхема: L298N (подвійний H-міст)
  • Канали керування: 2 незалежних канали (Мотор A і Мотор B)
  • Діапазон напруги живлення моторів: 5В - 35В DC
  • Діапазон напруги логічної частини: 4.5В - 7В (типово 5В)
  • Максимальний струм на канал: до 2А (рекомендовано не перевищувати 1А для стабільної роботи)
  • Пікова потужність: до 25Вт
  • Регулятор напруги:
    • Вбудований стабілізатор 5В
    • Перемичка для вибору режиму живлення логіки
  • Захист:
    • 8 захисних діодів для придушення зворотньої ЕРС
    • Теплорозсіювач на мікросхемі L298N
  • Керуючі входи:
    • IN1, IN2: Керування напрямком мотора A
    • IN3, IN4: Керування напрямком мотора B
    • ENA, ENB: Дозвіл роботи моторів (підтримка ШІМ для регулювання швидкості)

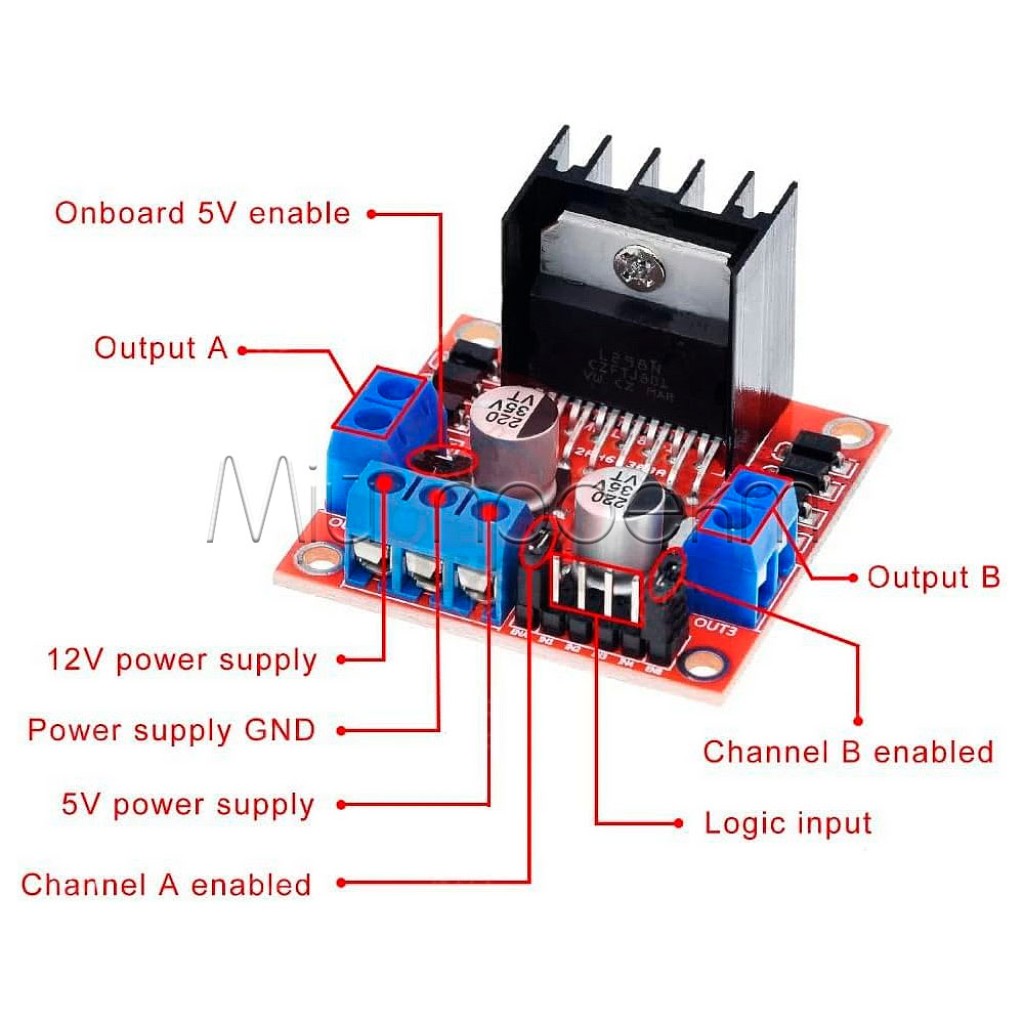

  • Перемички:
    • 5V_EN: Підключення/відключення вбудованого регулятора 5В
    • ENA, ENB: Постійний дозвіл роботи моторів (можна зняти для ШІМ-керування)

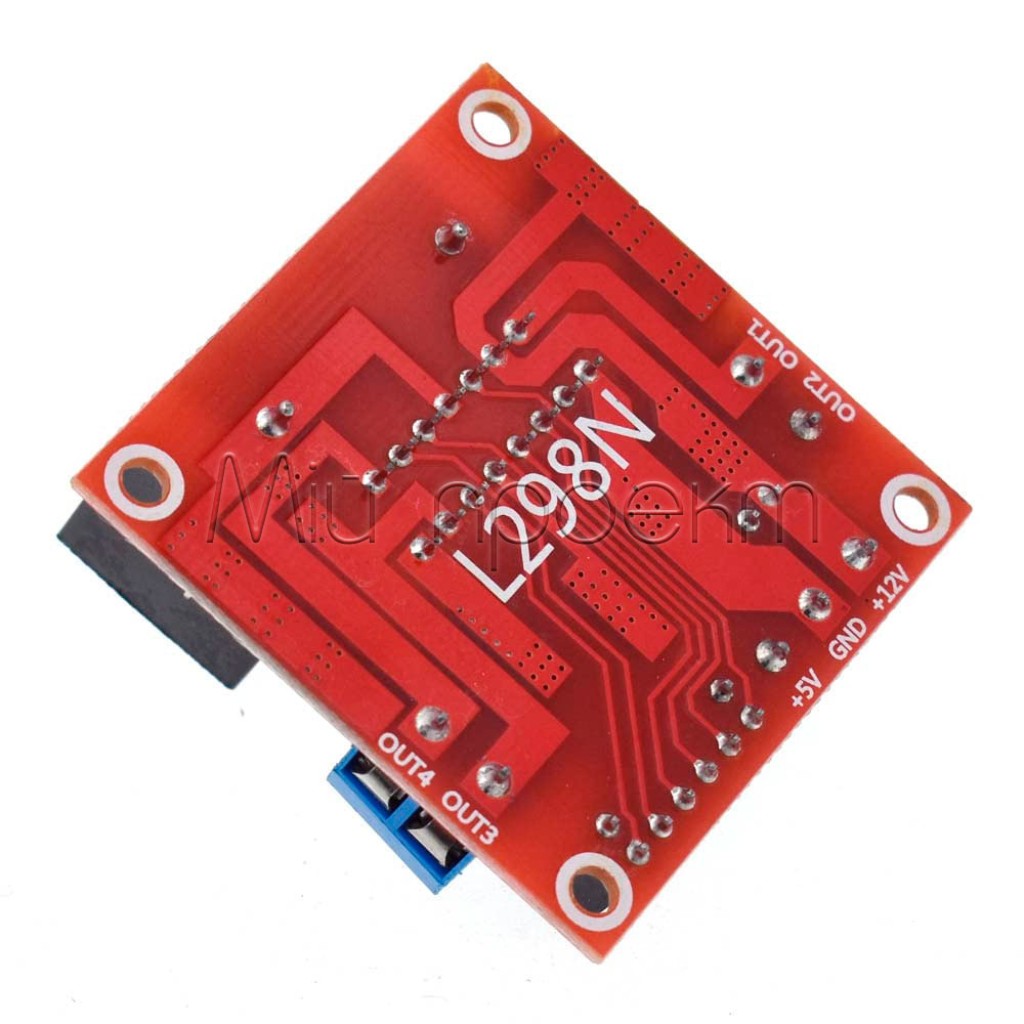

  • Роз'єми:
    • 2 гвинтові клемники для підключення моторів (OUT1/OUT2 і OUT3/OUT4)
    • 3-пін гвинтовий клемник для живлення (VCC, GND, +5V)
    • 6-пін роз'єм для керуючих сигналів (ENA, IN1, IN2, IN3, IN4, ENB)
  • Індикація: Світлодіод живлення

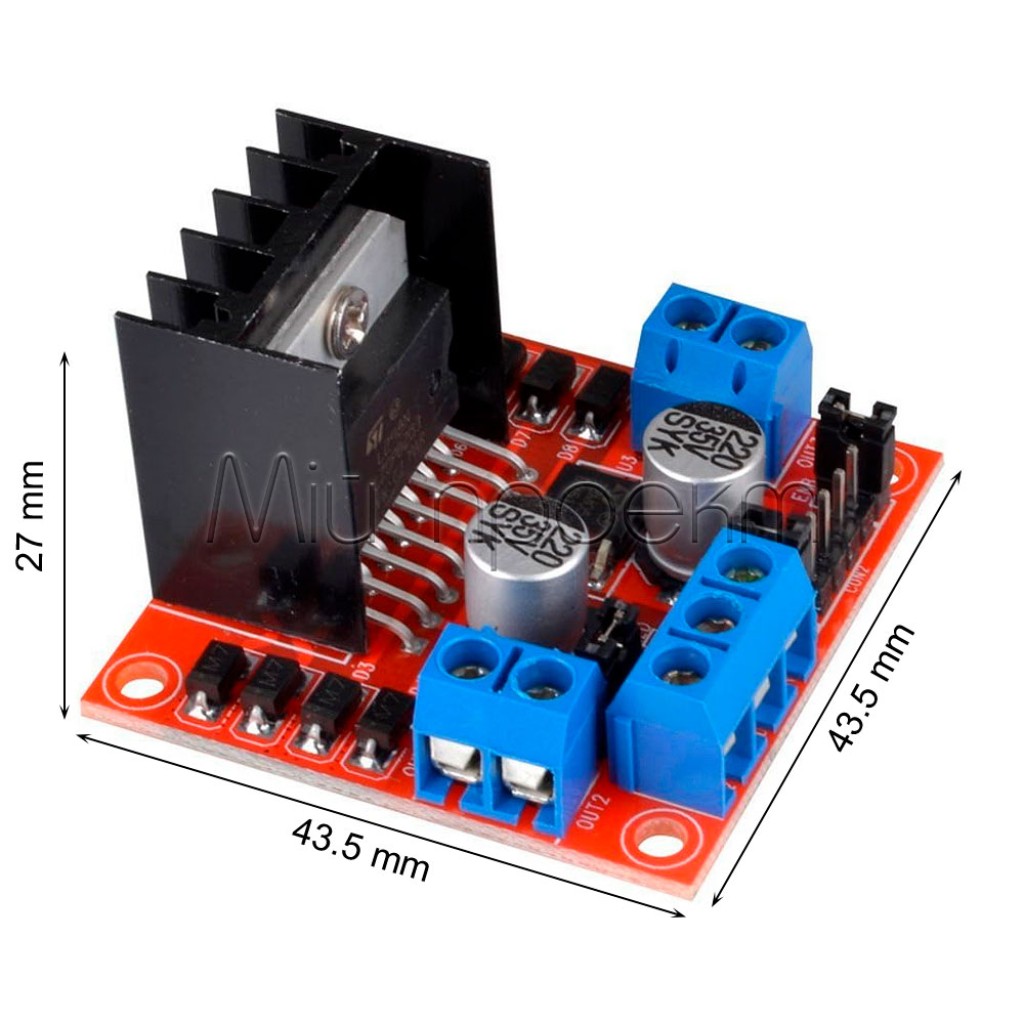

  • Розміри плати: приблизно 43.5 × 43.5 × 27 мм
  • Вага: приблизно 30 г
  • Кріплення: 4 монтажні отвори по кутах плати

⚠️ Важливі аспекти використання:

  • Напруга живлення – при роботі з напругою живлення моторів вище 12В рекомендується зняти перемичку 5V_EN і подати окреме живлення 5В на логічну частину. Це дозволить уникнути перегріву вбудованого стабілізатора та продовжити термін служби модуля.
  • Теплові режими – мікросхема L298N може сильно нагріватися при тривалій роботі з високими струмами. При роботі на межі потужності забезпечте додаткове охолодження (вентилятор) або розгляньте можливість встановлення більшого радіатора на мікросхему.
  • Підключення моторів – для зміни напрямку обертання мотора достатньо поміняти місцями дроти підключення до виходів модуля. Це може бути корисним при налаштуванні руху робота або механізму без зміни керуючого коду.
  • Керування швидкістю – для керування швидкістю обертання зніміть перемички ENA/ENB і подайте ШІМ-сигнал на відповідні входи. Частота ШІМ зазвичай вибирається в діапазоні 1-20 кГц в залежності від характеристик мотора та вимог проєкту.
  • Захист від КЗ – незважаючи на наявність захисних діодів, модуль не має повноцінного захисту від короткого замикання. Рекомендується використовувати додатковий запобіжник у колі живлення моторів, особливо при роботі з високими напругами або потужними моторами.
  • Вибір моторів – переконайтеся, що струм споживання моторів не перевищує 1А на канал при тривалій роботі. Хоча мікросхема L298N розрахована на 2А, фактичне обмеження часто визначається захисними діодами та може бути нижчим для недорогих модулів.

Модуль драйвера двигуна L298N — це найкраще рішення для вашого проєкту робототехніки, що поєднує простоту підключення з широкими можливостями керування. Перетворіть ваш проєкт на реальність вже сьогодні, забезпечивши точне і надійне керування рухом!

ЗАМОВТЕ ЗАРАЗ
#L298N #Драйвер_двигуна #H_міст #Робототехніка #Arduino #DIY_електроніка
Характеристики
-Основні-
-Вхідна напруга-
5 - 35 В
-Максимальний струм навантаження-
2 А (піковий струм 3 А)
-Струм споживання-
0 - 36 мА
-Додаткові-
-Розміри-
43,5 х 43,5 х 27 мм
-Тип мікросхеми-
L298N
-Вага-
30 г
Відгуки
Рейтинг товару:
5
Відгуків: 2
5
2
4
0
3
0
2
0
1
0
Nome
18 жовтня 2024 (19:21)
Недавно проверили, при использовании ШИМ 0-255 крайне невыгодный, греется за секунды так что спичку можно зажечь, в целом это ожидаемо... Но ложные надежды не покидали). Это с небольших нагрузок, до 12В + ни о каких 35В речи и быть не может, он сгорит с вашей моделью =)
Nome
01 липня 2024 (10:32)
Покупали здесь, действительно L298N, схема двойного H-моста родом из 80х крайне проста, в каком-то смысле защищена от подделки =).

Коротко, кто НЕ любит читать:

Позволяет управлять одним двигателем NEMA ХХ или двумя обычными по ~2А (если запараллелить ~4A =).

От 6 до 12v можно использовать штатный 5v стаб 78M05 на питание логики, от 12v до ~35v СНИМАЕТСЯ джампер стаба, а 5v подается отдельно, о наличии питания логики оповещает красный светодиод. Естественно GND у контроллера и драйвера должен быть общим, передать лог. 1 не связав их, не получится =).

Управление с лева на право, 1й (ENA) и 6й (ENB) скоростью вращения. Если ШИМ не используем, то джампер на +5v не снимаем, там должна быть постоянная логическая единица.

На примере входов 2 (IN1) и 3 (IN2), если ОБА = 0 или 1, выхода будут отключены, если ПЕРВЫЙ = 1 ВТОРОЙ = 0 будет вращение вперед, на оборот назад. IN3, IN4 по аналогии. Старайтесь придерживаться офф. логики управления, так меньше путаницы.
+
Переваги товару:

Относительно доступное унифицированное решение, по цене и качеству. Для экспериментов, базовых задач. Можно брать.

Недоліки товару:

Естественно будут шумы от ШИМ и это не полноценный котроллер для шаговика. Клемы шатаются, общее качество среднее.

Відповідь:
Дякуємо за розгорнутий "фідбек"
