IRF520 Модуль с транзистором MOSFET

Name: IRF520 Модуль с транзистором MOSFET
Brand: Мій Проект
SKU: 1224
Price: 33.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1224

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 1224

33.00 грн

Нашли дешевле?

-Входное напряжение-:3.3 - 5 В

-Выходное напряжение-:0 - 24 В

-Исходящий ток-:5А, (более 1A, нужен радиатор)

-Размеры-:36.5 х 25.5 х 20 мм

-Тип транзистора-:IRF520

-Вес-:10 г

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

IRF520 Модуль с транзистором MOSFET

Код товара: 1224

33.00 грн

Описание

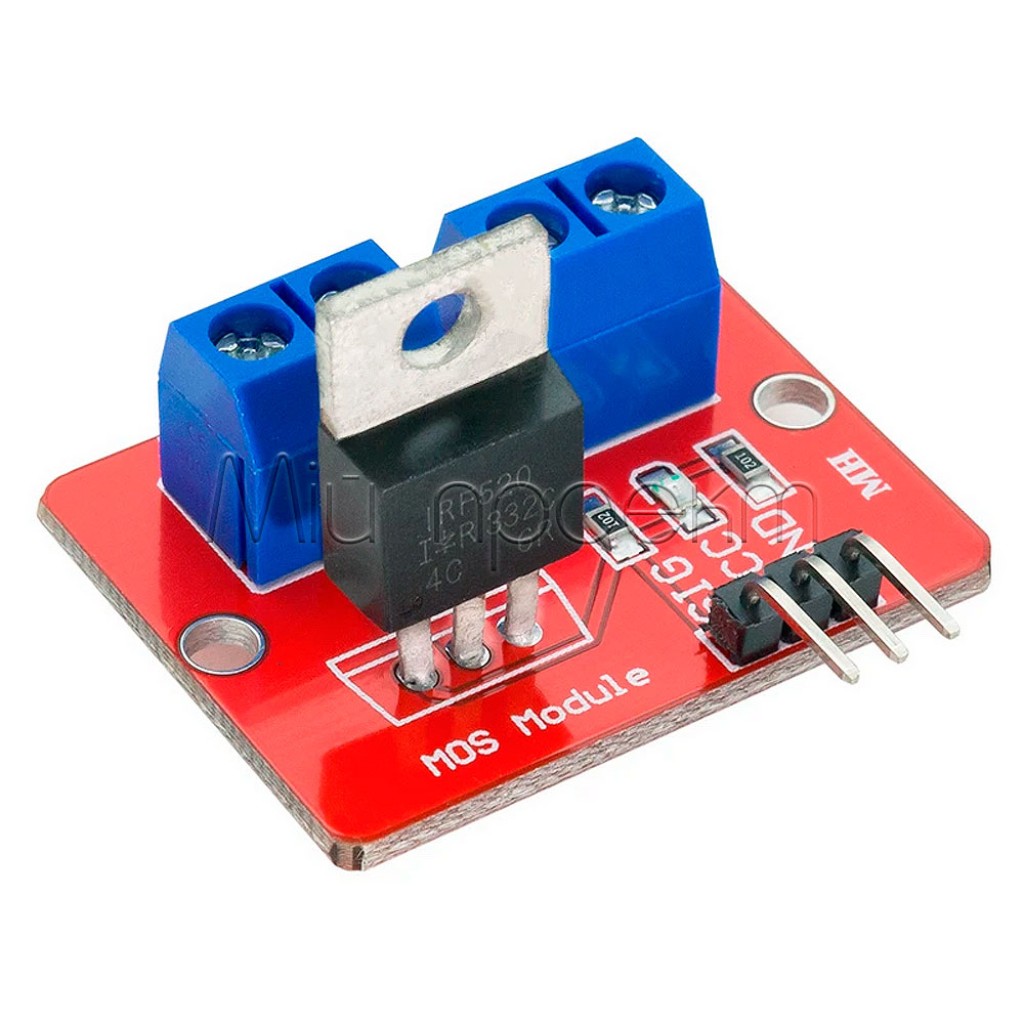

🔌 Модуль IRF520 MOSFET

Мощный драйвер для управления высокими нагрузками до 5А с Arduino, ESP32 и другими микроконтроллерами

Общее описание

Модуль IRF520 MOSFET – высокопроизводительный силовой переключатель, специально разработанный для управления мощными нагрузками постоянного тока через низковольтные микроконтроллеры. В основе модуля лежит надежный N-канальный транзистор IRF520 от Infineon, обеспечивающий быстрое переключение и низкое сопротивление в открытом состоянии. Этот компактный модуль идеально подходит для проектов с Arduino, ESP32 или Raspberry Pi, где необходимо управлять двигателями, светодиодными лентами, соленоидами, реле и другими мощными потребителями. Благодаря поддержке ШИМ-сигналов, вы можете не только коммутировать нагрузку, но и точно регулировать ее мощность, что делает модуль незаменимым для широкого спектра применений: от робототехники и DIY-электроники до домашней автоматизации.

✅ Технические преимущества:

• Высокая коммутационная способность – модуль способен управлять нагрузками до 5 ампер при напряжении до 24 вольт, что позволяет работать с мощными исполнительными механизмами и устройствами
• Совместимость с различными микроконтроллерами – поддерживает управляющие сигналы уровня как 3.3В, так и 5В, что обеспечивает универсальность при интеграции с Arduino, ESP32, Raspberry Pi и другими платформами
• Поддержка ШИМ-управления – возможность точного регулирования мощности нагрузки с помощью широтно-импульсной модуляции, что идеально подходит для управления скоростью двигателей или яркостью светодиодов
• Встроенная система безопасности – интегрированный 1 кОм резистор, подтягивающий управляющий вход к земле, предотвращает случайную активацию нагрузки при инициализации микроконтроллера
• Удобный монтаж – модуль оснащен винтовыми клеммными колодками для надежного подключения силовых линий и стандартным 3-пиновым разъемом для соединения с микроконтроллером
• Светодиодная индикация – встроенный светодиод четко сигнализирует о состоянии активности модуля, упрощая отладку и мониторинг работы системы

🔧 Идеальное решение для:

Управление DC двигателями

Светодиодное освещение

Робототехника

DIY электроника

Домашняя автоматизация

Аудиосистемы

Управление соленоидами

Образовательные проекты

💡 Широкие возможности применения:

Управление двигателями постоянного тока – модуль позволяет не только включать/выключать двигатели, но и точно регулировать их скорость с помощью ШИМ-сигнала. Это особенно ценно в проектах робототехники, где требуется точность движения и контролируемое ускорение/замедление. Подключив модуль к цифровому ШИМ-выходу Arduino, вы можете плавно изменять скорость вращения двигателя от 0 до 100%.
Светодиодное освещение – модуль идеально подходит для управления мощными светодиодными лентами, RGB-подсветкой и светодиодными матрицами. Благодаря поддержке ШИМ, вы можете создавать плавные переходы, эффекты затемнения и динамичные световые шоу. Один модуль способен управлять светодиодными лентами длиной до нескольких метров, обеспечивая стабильное питание и минимальное падение напряжения.
Системы домашней автоматизации – используйте модуль для интеграции различных электрических приборов в вашу систему умного дома. Управляйте освещением, вентиляцией, обогревателями и другими устройствами через Wi-Fi или Bluetooth, подключив модуль к ESP32 или Arduino с соответствующими модулями связи. Модуль обеспечивает надежную коммутацию нагрузок без необходимости использования дополнительных реле.
Аудиосистемы и усилители – используйте модуль как ключевой элемент в кастомных аудиорешениях для управления усилителями или переключения различных источников звука. Благодаря низкому сопротивлению открытого канала MOSFET-транзистора, модуль обеспечивает минимальные потери сигнала и высокое качество звучания. Его быстрое переключение позволяет использовать его даже в чувствительных аудиоприменениях.
Управление соленоидами и электромагнитными клапанами – модуль отлично справляется с управлением индуктивными нагрузками, такими как соленоиды и электромагнитные клапаны. Это делает его идеальным выбором для автоматизированных систем полива, электромеханических замков, пневматических систем и других проектов, где требуется точное управление электромагнитными компонентами.

📦 Детальные технические характеристики:

Основной компонент: Высокопроизводительный N-канальный MOSFET транзистор IRF520
Максимальное напряжение нагрузки: 24В постоянного тока
Максимальный ток нагрузки: 5А (от 1А необходимо установить теплоотвод в виде радиатора)
Управляющее напряжение: Совместим с логическими уровнями 3.3В и 5В
Интерфейсы подключения:
- 3-контактный штыревой разъем (SIG, VCC, GND)
- Винтовые клеммные колодки для питания (VIN, GND)
- Винтовые клеммные колодки для нагрузки (V+, V-)
Безопасность: Встроенный 1 кОм резистор, подтягивающий линию SIG к земле
Индикация: Светодиод состояния активности
Режимы управления:
- Цифровое управление (вкл/выкл)
- ШИМ-управление (регулирование мощности)
Совместимость с платформами: Arduino, ESP32, ESP8266, Raspberry Pi, STM32 и другие микроконтроллеры
Физические характеристики:

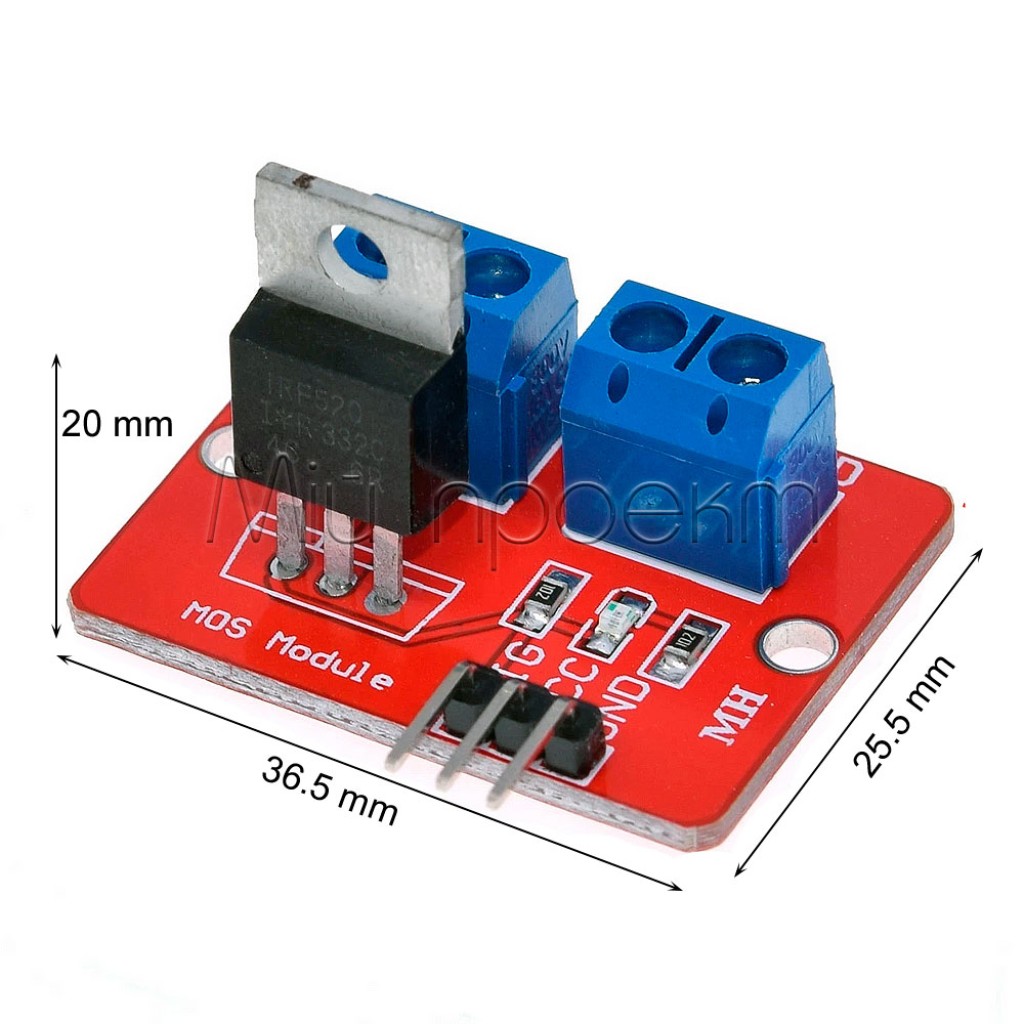

- Размеры: 36.5 мм × 25.5 мм × 20 мм
- Вес: 10 граммов
Маркировка на плате: HW-042
Характеристики MOSFET:
- Быстрое переключение
- Низкое сопротивление в открытом состоянии
- Высокая надежность

⚠️ Важные аспекты использования:

Охлаждение при высоких нагрузках – при работе с нагрузками, близкими к максимальному рейтингу в 5А, рекомендуется обеспечить дополнительное охлаждение транзистора (например, небольшой радиатор или активное воздушное охлаждение). Это предотвращает перегрев и увеличивает срок службы модуля.
Защита от обратной ЭДС – при работе с индуктивными нагрузками (двигатели, соленоиды, реле) возможно возникновение значительных выбросов обратной ЭДС при выключении. Хотя модуль имеет некоторую встроенную защиту, для критических применений рекомендуется добавить внешний защитный диод параллельно нагрузке.
Подключение питания – убедитесь, что ваше источник питания способен обеспечить достаточный ток для вашей нагрузки. Недостаточная мощность источника может привести к падению напряжения и нестабильной работе системы, особенно при управлении двигателями.
Общая земля – для правильной работы модуля необходимо обеспечить общее соединение земли микроконтроллера и силовой части. Отсутствие общей земли может привести к непредсказуемому поведению модуля или повреждению компонентов.
ШИМ-частота – при управлении светодиодами рекомендуется использовать частоту ШИМ не менее 200 Гц для избежания видимого мерцания. Для двигателей оптимальная частота обычно составляет 500-1000 Гц. Слишком высокая частота может привести к увеличению потерь при переключении.

Модуль IRF520 MOSFET открывает перед вами новые горизонты управления мощными электронными компонентами. Превратите свои идеи в функциональные проекты с этим надежным, универсальным и удобным в использовании модулем, который идеально сочетается с популярными микроконтроллерами.

#MOSFET #Arduino #DCMotor #Робототехника #Электроника #DIY

Характеристики

-Основные-

-Входное напряжение-

3.3 - 5 В

-Выходное напряжение-

0 - 24 В

-Исходящий ток-

5А, (более 1A, нужен радиатор)

-Дополнительные-

-Размеры-

36.5 х 25.5 х 20 мм

-Тип транзистора-

IRF520

-Вес-

10 г
