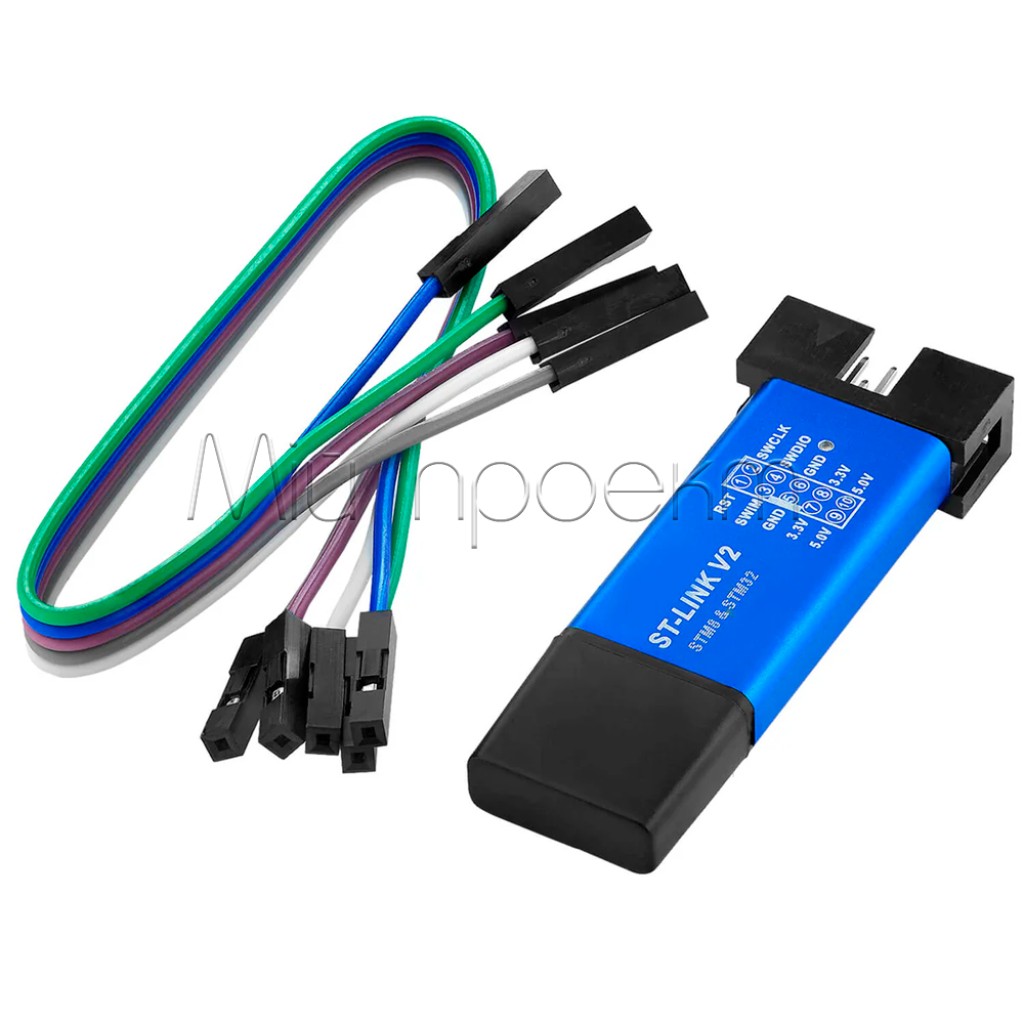

ST-LINK V2 Программатор mini для (STM8 та STM32)

Name: ST-LINK V2 Программатор mini для (STM8 та STM32)
Brand: Мій Проект
SKU: 1243
Price: 99.00 UAH
Availability: OutOfStock
Rating: 5 (1 reviews)

Страна-производитель: Китай Код товара: 1243

Все о товаре

Описание

Характеристики

Отзывы 1

Вопросы0

FAQ

ST-LINK V2 Программатор mini для (STM8 та STM32)

Нет в наличии

Код товара: 1243

148.00 грн

-33%

99.00 грн

Вы экономите: 49.00 грн

Акция заканчивается через:

дней

часов

минут

секунд

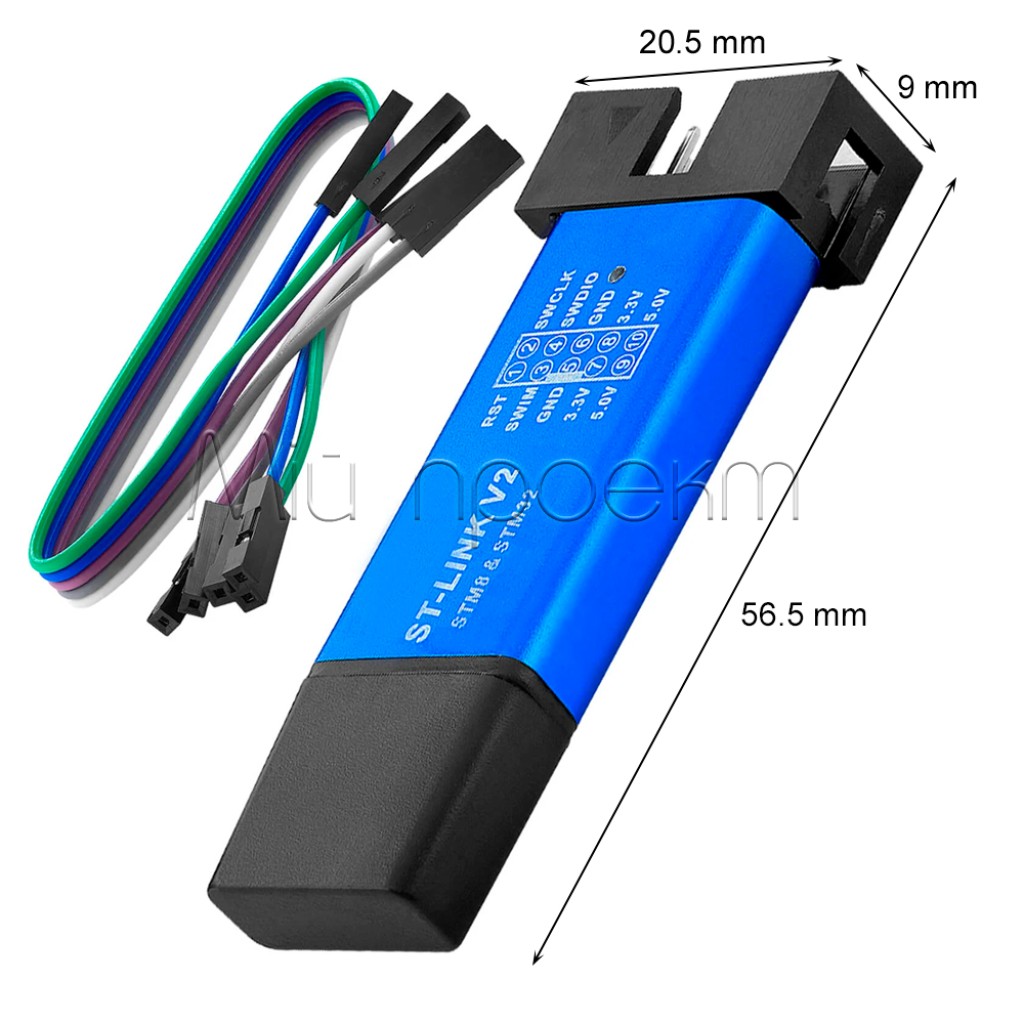

-Размеры-:50.7 х 20.2 х 9 мм

-Поддержка микроконтроллеров-:STM32 и STM8

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

ST-LINK V2 Программатор mini для (STM8 та STM32)

Код товара: 1243

148.00 грн

-33%

99.00 грн

Описание

🔌 ST-LINK V2 Программатор mini для (STM8 и STM32)

Компактный и универсальный инструмент для программирования и отладки микроконтроллеров STMicroelectronics

Общее описание

ST-LINK V2 mini – это компактное и экономически выгодное устройство, специально разработанное для программирования и отладки микроконтроллеров семейств STM8 и STM32 от компании STMicroelectronics. Эта миниатюрная версия стандартного ST-LINK V2 сохраняет все основные функциональные возможности оригинала, но в более портативном форм-факторе и по более доступной цене. Благодаря поддержке интерфейсов SWIM для STM8 и JTAG/SWD для STM32, программатор обеспечивает универсальность для работы с широким спектром проектов – от простых хобби-разработок до сложных профессиональных решений. Программатор подключается к компьютеру через USB-интерфейс и к целевой плате через соответствующие контакты, обеспечивая быстрое и надежное соединение. С возможностью выбора выходного напряжения 3.3В или 5В, ST-LINK V2 mini легко адаптируется к различным целевым платам без необходимости дополнительных адаптеров. Этот инструмент станет незаменимым помощником для каждого разработчика, который работает с микроконтроллерами STM, предоставляя оптимальный баланс между функциональностью, портативностью и доступной ценой.

✅ Технические преимущества:

• Универсальная совместимость – поддержка двух типов интерфейсов: SWIM для микроконтроллеров STM8 и JTAG/SWD для STM32, что позволяет использовать одно устройство для работы с различными семействами микроконтроллеров STMicroelectronics
• Компактный дизайн – миниатюрный форм-фактор значительно меньше стандартного ST-LINK V2, что делает программатор идеальным для полевых работ, ограниченных рабочих пространств и портативных наборов инструментов
• Гибкое питание – возможность выбора выходного напряжения 3.3В или 5В позволяет адаптироваться к различным целевым платам без необходимости дополнительных преобразователей уровней, обеспечивая совместимость с широким спектром устройств
• Расширенные возможности отладки – поддержка полноскоростной отладки с возможностью установки точек останова, пошагового выполнения, просмотра переменных и регистров в реальном времени для эффективного поиска и исправления ошибок
• Полная интеграция с IDE – беспроблемная работа с популярными средами разработки, такими как STM32CubeIDE, Keil uVision, IAR EWARM и другими, что упрощает процесс программирования и отладки без дополнительных настроек
• Защита от короткого замыкания – встроенный самовосстанавливающийся предохранитель на 500мА защищает устройство и целевую плату от повреждений в случае неправильного подключения или сбоев в работе
• Экономическая доступность – значительно более низкая цена по сравнению с оригинальным ST-LINK V2 делает этот инструмент доступным для студентов, хоббистов и малых проектов, не жертвуя основной функциональностью

🔧 Идеальное решение для:

Разработка прототипов

Автоматизация дома

Робототехника

Сенсорные сети

Образовательные проекты

IoT устройства

Встроенные системы

Контроллеры двигателей

💡 Широкие возможности применения:

Разработка систем автоматизации дома – используйте ST-LINK V2 mini для программирования микроконтроллеров STM32, которые управляют освещением, климатом, безопасностью и другими системами умного дома. Легко обновляйте прошивки, отлаживайте логику работы и интегрируйте новые функции в существующие системы. Благодаря поддержке SWD интерфейса, вы сможете отлаживать сложные алгоритмы в режиме реального времени, обеспечивая надежность и эффективность вашей системы автоматизации.
Проекты робототехники – программируйте и отлаживайте контроллеры подвижных платформ, манипуляторов и сенсорных систем на базе STM32. Используйте возможности точек останова и пошагового выполнения для точной настройки алгоритмов управления двигателями, обработки данных от датчиков и логики принятия решений. Компактный размер программатора позволяет легко интегрировать его даже в ограниченное пространство робототехнической платформы для полевой отладки.
Создание беспроводных сенсорных сетей – программируйте микроконтроллеры STM8 для низкопотребляющих сенсорных узлов, которые собирают и передают данные об окружающей среде. ST-LINK V2 mini с интерфейсом SWIM позволит вам эффективно настраивать энергосберегающие режимы, оптимизировать код для длительной работы от батарей и отлаживать протоколы коммуникации между узлами сети.
Разработка медицинских устройств – используйте для программирования и отладки микроконтроллеров в портативных медицинских мониторах, диагностическом оборудовании и терапевтических устройствах. Надежность соединения и возможность полной отладки в режиме реального времени позволяют создавать безопасное и точное медицинское оборудование, соответствующее строгим требованиям отрасли.
Образовательные проекты и лабораторные работы – идеальный инструмент для учебных заведений, который позволяет студентам экспериментировать с программированием микроконтроллеров STM, изучать архитектуру и особенности встраиваемых систем. Низкая стоимость и простота использования делают ST-LINK V2 mini доступным для каждого студента, а совместимость с популярными IDE упрощает процесс обучения.
Разработка промышленных контроллеров – программируйте и отлаживайте микроконтроллеры для систем автоматизации производства, мониторинга оборудования и управления промышленными процессами. ST-LINK V2 mini с поддержкой как STM8, так и STM32, позволяет работать с различными классами устройств – от простых датчиков до сложных ПЛК на базе мощных микроконтроллеров STM32.

📦 Детальные технические характеристики:

Поддерживаемые микроконтроллеры: Семейства STM8 и STM32
Интерфейсы программирования:
- SWIM (однопроводной интерфейс для STM8)
- JTAG/SWD (для STM32)
Интерфейс подключения к ПК: USB 2.0 Full Speed
Выходное напряжение: Селективное 3.3В или 5В
Защита: Встроенный самовосстанавливающийся предохранитель на 500мА
Светодиодная индикация: Индикация питания и активности программирования/отладки
Размеры: Компактный форм-фактор (меньше стандартного ST-LINK V2)
Поддержка программирования:
- FLASH память
- EEPROM
- Опции байтов (Option Bytes)
- AFR (настройка альтернативных функций)
Возможности отладки:
- Отладка на полной скорости
- Установка точек останова (Breakpoints)
- Пошаговое выполнение (Step-by-step execution)
- Просмотр памяти и регистров
- Чтение/запись переменных в реальном времени
Совместимость с IDE:
- STM32CubeIDE
- Keil uVision
- IAR EWARM
- Atollic TrueSTUDIO
- STM8 STVD/STVP
- Другие среды с поддержкой ST-LINK
Требования к системе: Windows 7/8/10/11, Linux, macOS (через OpenOCD)
Комплектация: ST-LINK V2 mini программатор, USB кабель (опционально)
Вес: Примерно 10-15г (без кабеля)
Дополнительные функции: Проверка соединения, полное стирание чипа, верификация программирования

📊 Сравнение с другими моделями ST-LINK:

Характеристика	ST-LINK V2 mini	Стандартный ST-LINK V2	ST-LINK V3
Форм-фактор	Компактный	Стандартный	Стандартный
Поддержка STM8	Да (SWIM)	Да (SWIM)	Ограниченная
Поддержка STM32	Да (JTAG/SWD)	Да (JTAG/SWD)	Да (расширенная)
Скорость программирования	Стандартная	Стандартная	Повышенная
Дополнительные коннекторы	Минимальный набор	Расширенный набор	Полный набор
Виртуальный COM-порт	Нет	Да	Да
Выбор выходного напряжения	3.3В/5В	3.3В/5В	1.65В-3.6В (регулируемая)
Относительная цена	Низкая	Средняя	Высокая

⚠️ Важные аспекты использования:

Правильное подключение – всегда проверяйте правильность подключения программатора к целевой плате. Неправильное подключение может привести к повреждению как программатора, так и микроконтроллера. Особое внимание уделяйте ориентации разъемов и соответствию контактов (SWIM/SWDIO, SWCLK, GND, VCC). Для собственных плат убедитесь, что вы правильно разработали схему для подключения ST-LINK.
Обновление прошивки программатора – регулярно проверяйте наличие обновлений прошивки для ST-LINK V2 mini на официальном сайте STMicroelectronics. Актуальная прошивка обеспечивает лучшую совместимость с новыми микроконтроллерами и исправляет известные ошибки. Однако будьте осторожны с обновлением клонованных устройств, поскольку это может привести к их неработоспособности из-за различий в аппаратной части.
Ограничения питания целевой платы – хотя ST-LINK V2 mini может обеспечивать питание целевой платы, помните об ограничении тока. Встроенный предохранитель на 500мА защищает от короткого замыкания, но для плат с высоким энергопотреблением рекомендуется использовать внешний источник питания. В таком случае убедитесь, что уровни напряжения совместимы и соедините только сигнальные линии и GND, но не VCC.
Выбор правильных драйверов – убедитесь, что вы установили актуальные драйверы ST-LINK для вашей операционной системы. Для Windows рекомендуется использовать официальный пакет ST-LINK USB driver, для Linux и macOS можно использовать OpenOCD с соответствующими настройками. Неправильные или устаревшие драйверы могут вызвать проблемы связи с программатором.
Настройка среды разработки – каждая IDE имеет свои особенности настройки для работы с ST-LINK. Например, в STM32CubeIDE программатор обычно определяется автоматически, тогда как в Keil uVision нужно выбрать его в настройках проекта. Убедитесь, что вы правильно настроили свою среду разработки для использования ST-LINK V2 mini в соответствии с документацией к вашему IDE.

💻 Пример командной строки для программирования через ST-LINK:

Ниже приведен пример использования утилиты STM32CubeProgrammer для программирования микроконтроллера STM32 через ST-LINK V2 mini:

STM32_Programmer_CLI.exe -c port=SWD -w firmware.bin 0x08000000 -v

# Для стирания чипа перед программированием:
STM32_Programmer_CLI.exe -c port=SWD -e all

# Для считывания защиты:
STM32_Programmer_CLI.exe -c port=SWD -r 0x08000000 0x1000 dump.bin

# Для программирования опций байтов:
STM32_Programmer_CLI.exe -c port=SWD -ob RDP=0xAA

Эти команды позволяют программировать, стирать, считывать и настраивать микроконтроллеры STM32 через командную строку, что особенно полезно для автоматизации процесса программирования в производственных или исследовательских средах.

ST-LINK V2 mini – это идеальное решение для разработчиков, работающих с микроконтроллерами STM8 и STM32. Благодаря своей компактности, универсальности и доступной цене, этот программатор-отладчик позволит вам эффективно разрабатывать, тестировать и внедрять ваши проекты. Независимо от того, являетесь ли вы начинающим энтузиастом, студентом или профессиональным разработчиком – ST-LINK V2 mini станет незаменимым инструментом в вашем арсенале!

#STM32 #STM8 #Программатор #JTAG #SWD #SWIM

Характеристики

-Дополнительные-

-Размеры-

50.7 х 20.2 х 9 мм

-Поддержка микроконтроллеров-

STM32 и STM8

Отзывы

Рейтинг товара

Отзывов: 1

Володимир Вівчар

08 марта 2024 (18:21)

Це мабуть помилка, або халатність, бо ви мені прислали не той програматор.
Замість "ST-LinkV2" ви мені прислали "STC Auto Programmer USB-TTL"

Отзыв полезен? 0

Ответ:

Схоже на помилку складу. Зв'яжіться з нами в месенджери для вирішення вашого питання

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

?Я вижу, что это "mini" версия ST-LINK V2. Есть ли существенные отличия от "большой" официальной версии ST-LINK/V2, кроме размера и цены?

!Mini-версия поддерживает SWD (STM32) и SWIM (STM8), но не имеет полного JTAG и функции SWV для трассировки. Виртуальный COM-порт (VCP) отсутствует, в отличие от официальных моделей (например, ST-LINK/V2-1). Скорость — до 1.8 МГц (у оригинала до 4 МГц), но для программирования и базовой отладки этого хватает!
?Нужно ли устанавливать какие-то драйверы для этого программатора? Где их взять?

!Да, для Windows нужен драйвер "STSW-LINK009" от STMicroelectronics. Скачайте с сайта st.com (раздел "Tools & Software") или установите с STM32CubeIDE. После подключения появится "STMicroelectronics STLink dongle". В Linux драйверы не нужны — работает с OpenOCD сразу.
?На программаторе есть выводы 3.3V и 5V. Можно ли питать целевую плату с STM32/STM8 от программатора? И безопасно ли подключать его к микроконтроллерам, работающим от 5В?

!Выводы 3.3V и 5V дают до 100 мА — только для согласования уровней, не для питания платы. Используйте отдельный источник. Логика mini-версии — 3.3V, не 5V-толерантна для SWD (STM32). Для 5V-платы нужен преобразователь уровней, чтобы не повредить программатор. SWIM (STM8) работает с 1.65-5.5V без проблем.
?Программатор не подключается к целевой плате ("Cannot connect to target"). Что можно сделать?

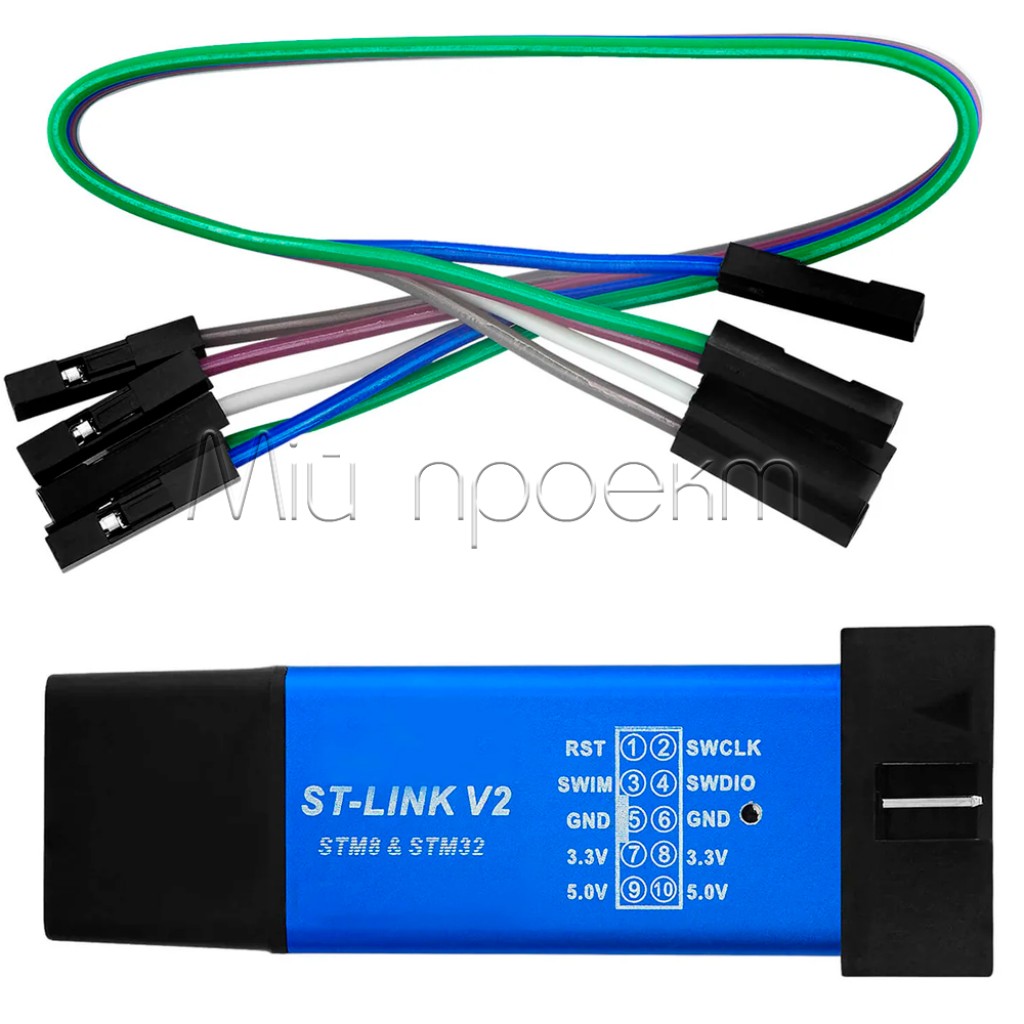

!Проверьте подключение: SWDIO, SWCLK, GND, RST (для STM32) или SWIM, GND, RST (для STM8). Питание платы — 3.3V или 5V. В STM32CubeProgrammer выберите SWD/SWIM, частоту 1 МГц и режим "Connect under reset". Обновите прошивку программатора через ST-Link Utility до версии V2.J39 — это решает 90% проблем!
?Как подключить этот программатор к STM8? Какие пины использовать?

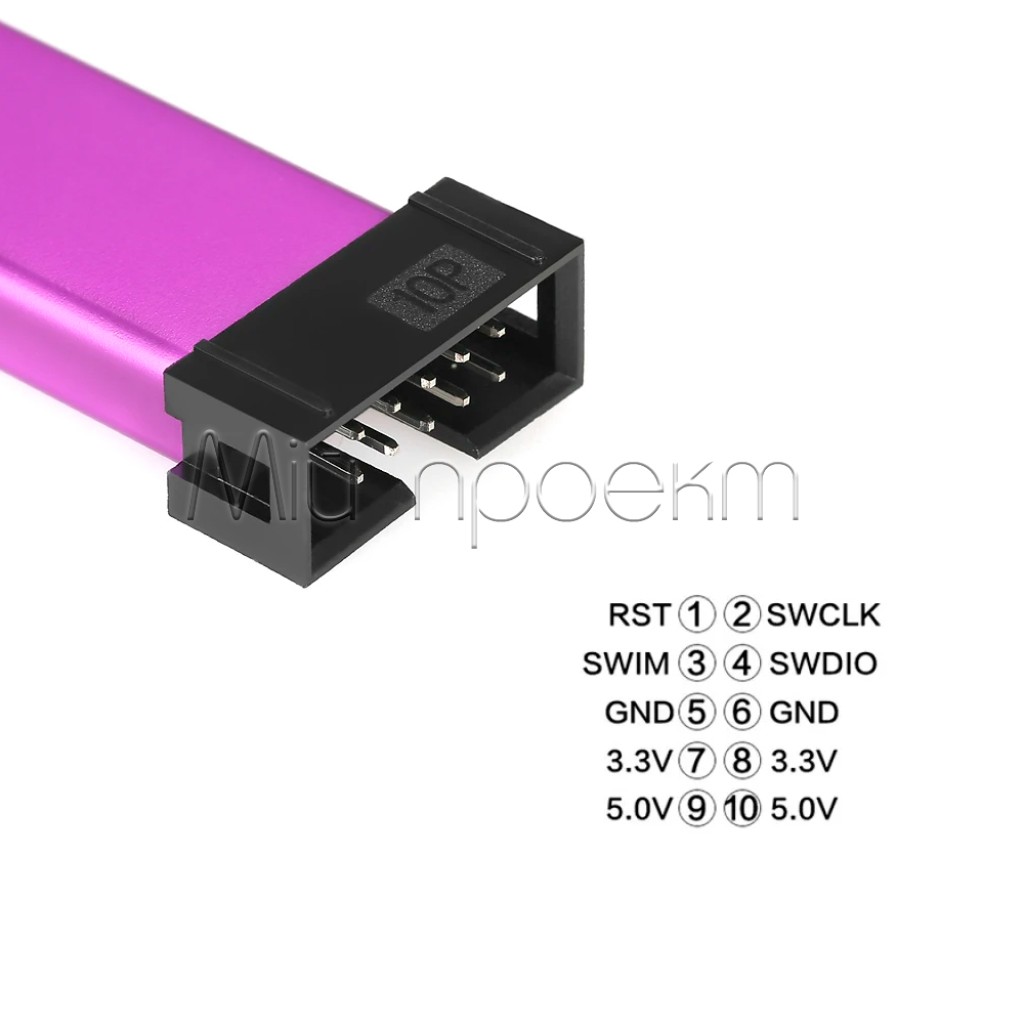

!Для STM8 нужен SWIM: подключите ST-LINK SWIM к пину SWIM на STM8, ST-LINK RST к NRST, ST-LINK GND к GND. Если плата без питания, добавьте ST-LINK 3.3V к VDD (до 100 мА). Всё готово для программирования через ST Visual Programmer!
