Кратко о STM32F103C8T6 MINI

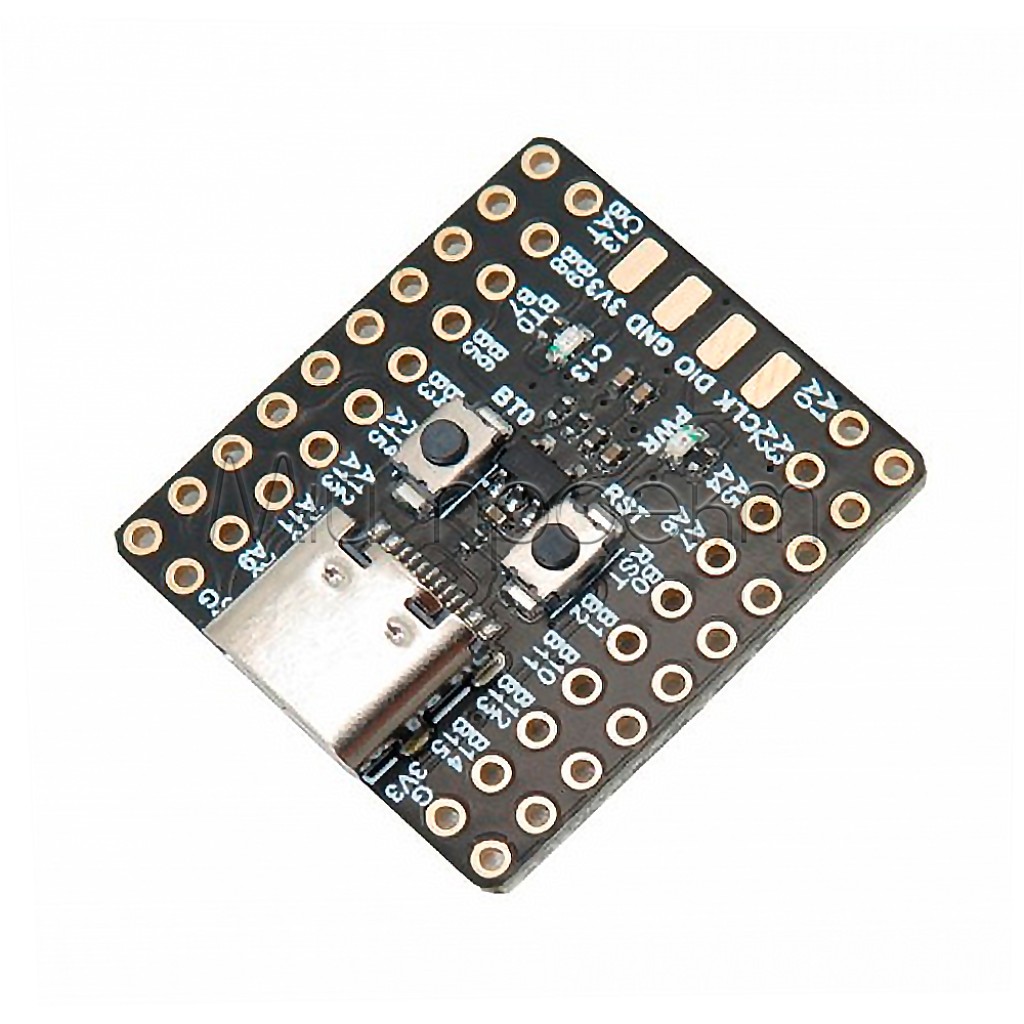

STM32F103C8T6 MINI — компактная плата разработчика на ARM Cortex-M3 для обучения, сбора данных с датчиков и создания встроенных контроллеров. Доступны исполнения с CH340 и без CH340: перед заказом выберите нужный вариант.
Вариант с CH340 имеет встроенный преобразователь USB–UART для последовательной связи с ПК. Вариант без CH340 не имеет этого преобразователя, но сохраняет UART самого микроконтроллера; для связи UART с компьютером нужен внешний совместимый адаптер. SWD используется для программирования и отладки независимо от наличия CH340.
Ключевые характеристики
- Микроконтроллер
- STM32F103C8T6, 32-битное ядро ARM Cortex-M3
- Тактовая частота
- до 72 МГц
- Память
- 64 кБ Flash, 20 кБ SRAM
- Последовательные интерфейсы MCU
- до 2 I²C, до 2 SPI, до 3 USART; CAN
- Исполнения на выбор
- с CH340 — со встроенным USB–UART; без CH340 — без встроенного USB–UART
- Разъём USB
- Type-C; возможности обмена зависят от исполнения
- Питание платы
- 3,3–5 В с выбором соответствующего входа; для первого запуска — USB Type-C
- Программирование
- SWD, совместимость со ST-LINK V2; последовательная загрузка при надлежащем подключении и режиме Boot
- Кнопки и индикация
- Reset, Boot; светодиоды питания и тестирования

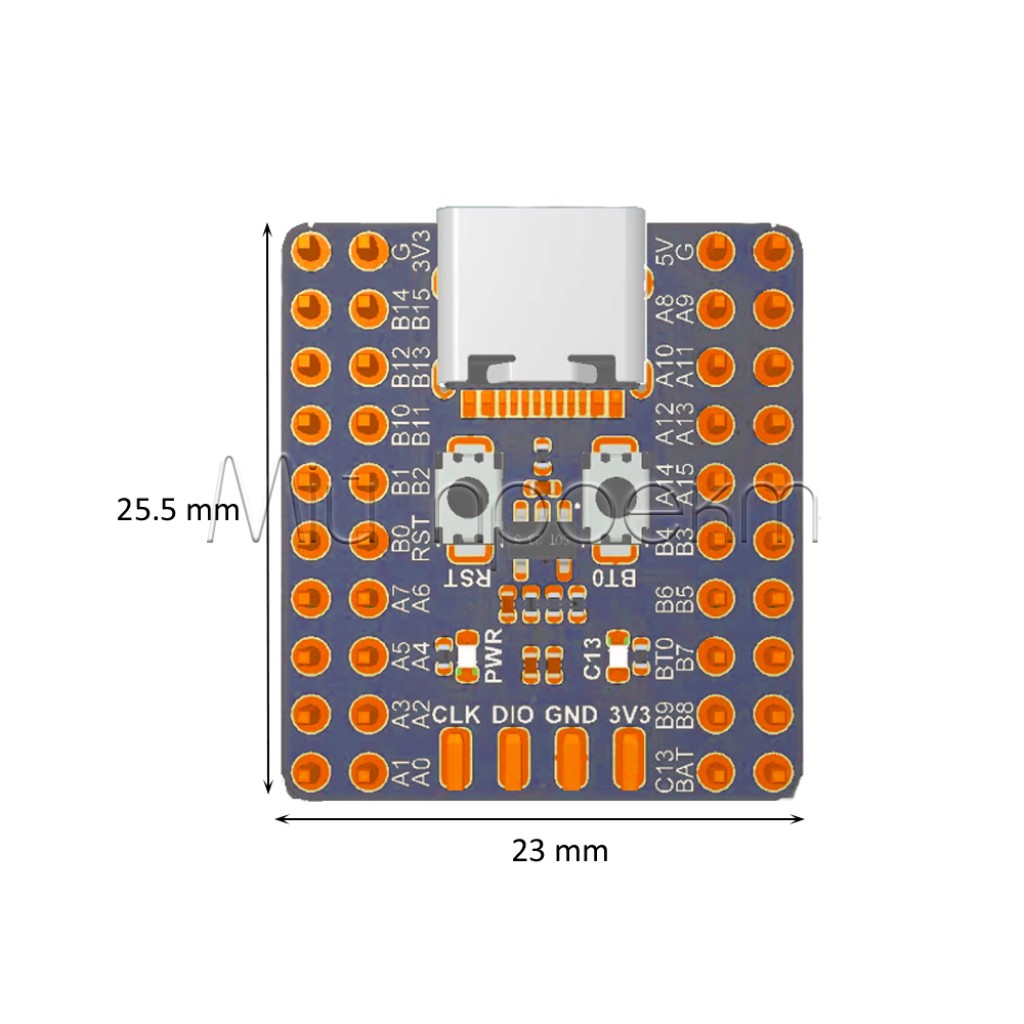

- Размеры и шаг контактов
- 25,5 × 23 мм; 2,54 мм
Подробное описание и особенности
Контроллер для собственной прошивки
STM32F103C8T6 выполняет программу пользователя: считывает датчики, обрабатывает данные и формирует управляющие сигналы. Flash хранит код, а SRAM используется для переменных и буферов во время работы. Объём данных и сложность алгоритмов нужно планировать в пределах доступной памяти.
I²C, SPI и USART обеспечивают обмен с внешними модулями. Количество периферийных блоков микроконтроллера не равно количеству независимых разъёмов: доступность сигналов и их совмещение проверяйте по распиновке платы. Таймеры и ШИМ можно использовать для управления внешними драйверами.[1]

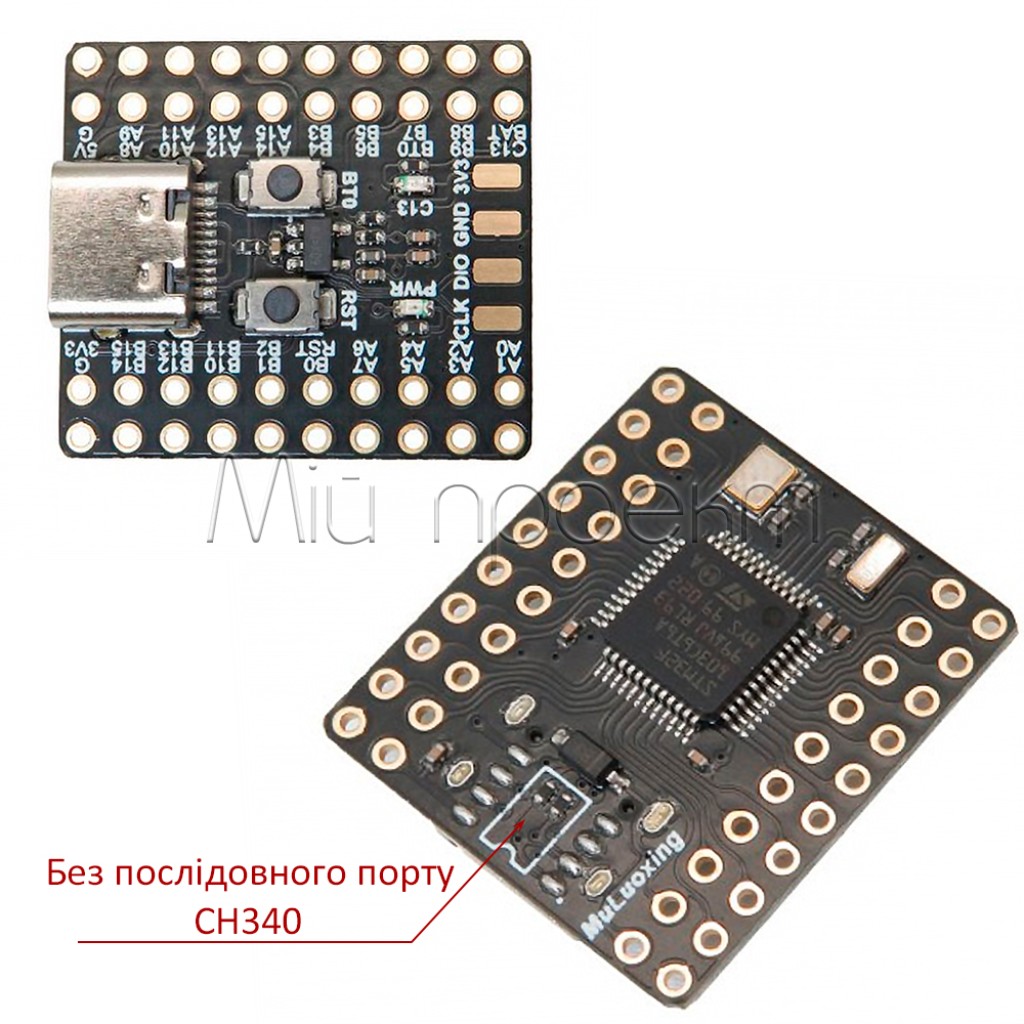

Как выбрать: с CH340 или без CH340
Исполнение с CH340 удобно, если нужны передача показаний на ПК, диагностические сообщения или последовательная загрузка через встроенный USB–UART. Для работы преобразователя операционной системе может потребоваться драйвер CH340. Последовательная загрузка дополнительно требует правильного режима Boot и совместимой программы записи; автоматический переход в этот режим не гарантируется.
Исполнение без CH340 подходит для работы через SWD или с собственным внешним USB–UART адаптером. Обозначение «без CH340» не означает отсутствия UART у STM32: отсутствует именно встроенный USB–UART мост. Внешний адаптер подключают к соответствующим TX, RX и GND с проверкой логических уровней.
Наличие разъёма Type-C само по себе не гарантирует USB HID, DFU или виртуальный COM-порт без CH340. Для работы нативного USB нужны соответствующая разводка платы и прошивка; выбирать исполнение без CH340 только ради ожидаемой прямой USB-связи без проверки схемы не стоит.
SWD, питание и монтаж
Для записи и отладки через SWD можно выбрать ST-LINK V2 mini для STM32. Перед соединением сверьте сигналы SWDIO, SWCLK и GND по маркировке платы и программатора.
Питание платы и допустимые уровни сигналов — разные параметры. Диапазон питания 3,3–5 В не позволяет подавать 5 В на любой контакт: сам STM32F103C8 работает от 2,0–3,6 В, а совместимость входов с 5 В зависит от конкретного вывода и режима.[1]
Для установки на макетную плату припаяйте соответствующие штыревые контакты. Перед монтажом в корпус оставьте место для разъёма Type-C, кнопок и проводов.
Подойдёт / не подойдёт
Подойдёт
- Для изучения STM32, GPIO и отладки собственного кода через SWD.
- Для компактного контроллера с датчиками I²C, SPI или UART после проверки электрической совместимости.
- Для последовательной связи с ПК без отдельного USB–UART адаптера — выбирайте исполнение с CH340.
- Для прототипов автоматизации и робототехники с внешними силовыми драйверами.
Не подойдёт
- Исполнение без CH340 — если нужен готовый встроенный USB–UART мост.
- В качестве гарантированно готового USB HID или DFU-устройства без проверки аппаратной реализации и прошивки.
- Для непосредственного питания двигателей и катушек от GPIO.
- В качестве готового беспроводного узла без дополнительных модулей; для встроенных Wi-Fi и BLE рассмотрите ESP32-C3 SuperMini. Это другая платформа, требующая адаптации кода и подключений.
Примеры применения
- Датчик с журналом на ПК. Подключите электрически совместимый датчик через I²C или SPI. Для передачи показаний в последовательный порт ПК используйте исполнение с CH340 или внешний USB–UART адаптер для исполнения без CH340.
- Учебный стенд STM32. Реализуйте чтение кнопки, управление светодиодом и обработку событий; через SWD проверяйте выполнение кода и состояние переменных.
- Контроллер привода. Используйте ШИМ как сигнал для отдельного драйвера, совместимого с уровнями MCU. Двигатель питайте через рассчитанную силовую цепь, а не от вывода контроллера.
Подключение и первый запуск
Проверьте выбранное исполнение
Определите, установлен ли CH340. Подключите плату без внешней периферии к USB, разместив её на непроводящей поверхности. Для передачи данных нужен кабель с линиями данных.
Настройте интерфейс записи
Для SWD соедините программатор по подписям сигналов и общему GND. Для последовательной записи используйте встроенный CH340 или внешний совместимый адаптер, установите нужное состояние Boot перед сбросом и выберите правильный порт в программе записи.
Добавляйте периферию поэтапно
Отключите питание, сверьте распиновку и уровни сигналов и подключите первый модуль. Для монтажа можно выбрать отдельные провода Dupont нужного типа или комплект из 65 перемычек «папа–папа» для совместимых гнездовых контактов.
Ограничения и безопасность
Не путайте питание и сигналы
Не подавайте 5 В на контакт 3V3 или произвольный GPIO. Перед подачей питания через контакты установите их точное назначение. Для первого запуска используйте USB; не объединяйте его с внешним источником без проверенной схемы развязки.
Отделяйте управление от нагрузки
Двигатели и катушки требуют соответствующего драйвера и отдельно рассчитанного питания. Проверяйте общий GND, полярность и напряжение на сигнальных линиях.
Проверяйте пайку и контакты
После пайки осмотрите контакты на наличие перемычек припоя и коротких замыканий. Не устанавливайте плату на металлическую поверхность и не меняйте проводку под напряжением.
FAQ
Чем отличаются варианты с CH340 и без CH340?
Вариант с CH340 имеет встроенный USB–UART преобразователь. Вариант без CH340 его не имеет: для UART-связи с ПК нужен внешний адаптер. UART микроконтроллера остаётся доступным в обоих исполнениях.
Можно ли программировать плату без CH340?
Плату без CH340 можно программировать через SWD совместимым программатором. Другой путь — внешний USB–UART адаптер и последовательный загрузчик с правильным режимом Boot и подключением.
Почему после USB-подключения нет COM-порта?
Для исполнения без CH340 отсутствие COM-порта от этого преобразователя ожидаемо. Для исполнения с CH340 проверьте кабель с линиями данных, драйвер и определение устройства операционной системой.
Означает ли питание до 5 В совместимость всех GPIO с 5 В?
Диапазон питания платы не определяет допустимое напряжение каждого GPIO. Проверяйте конкретный вывод и режим; для несовместимых сигналов используйте согласование уровней.[1]
Документы и источники
- STMicroelectronics — STM32F103C8: описание и характеристики микроконтроллера. Параметры ядра, памяти, таймеров, интерфейсов и питания MCU; не схема готовой платы MINI.
