Кратко об ESP32-C3 SuperMini

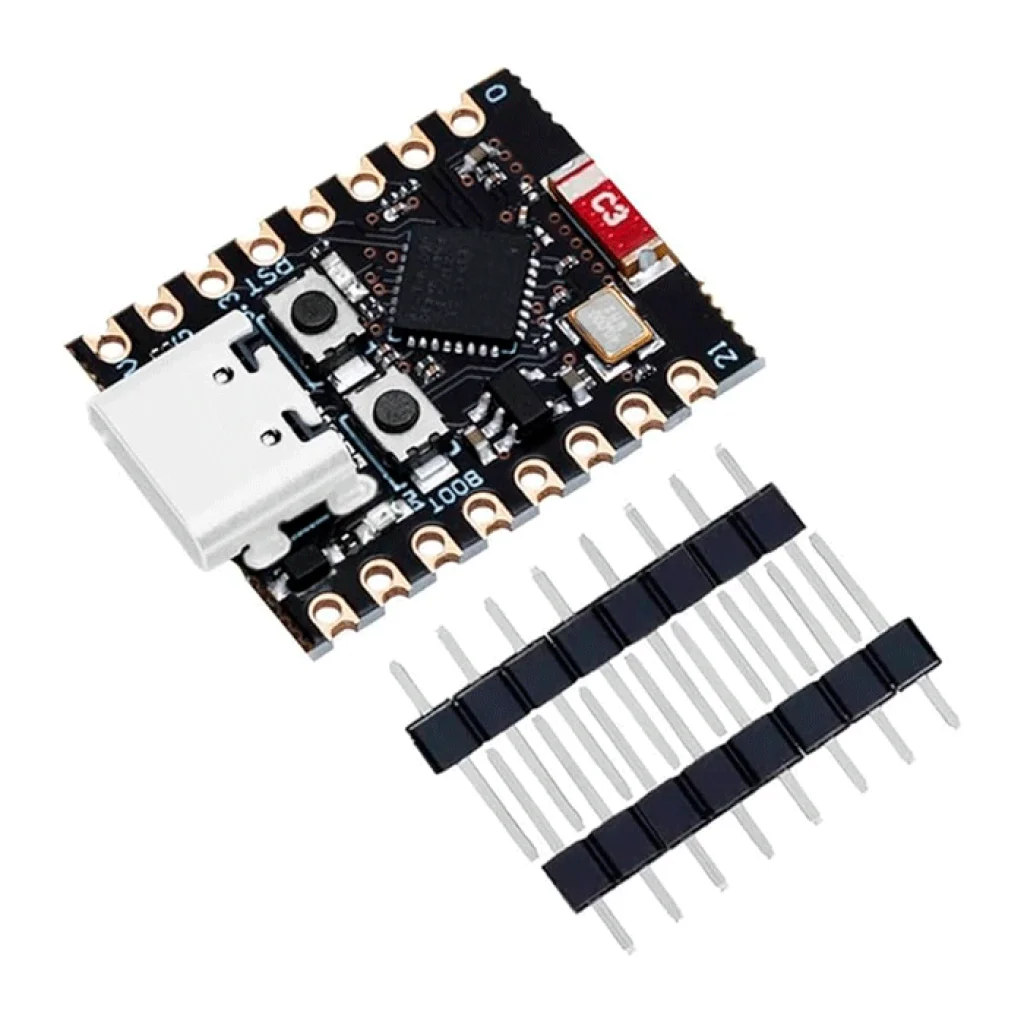

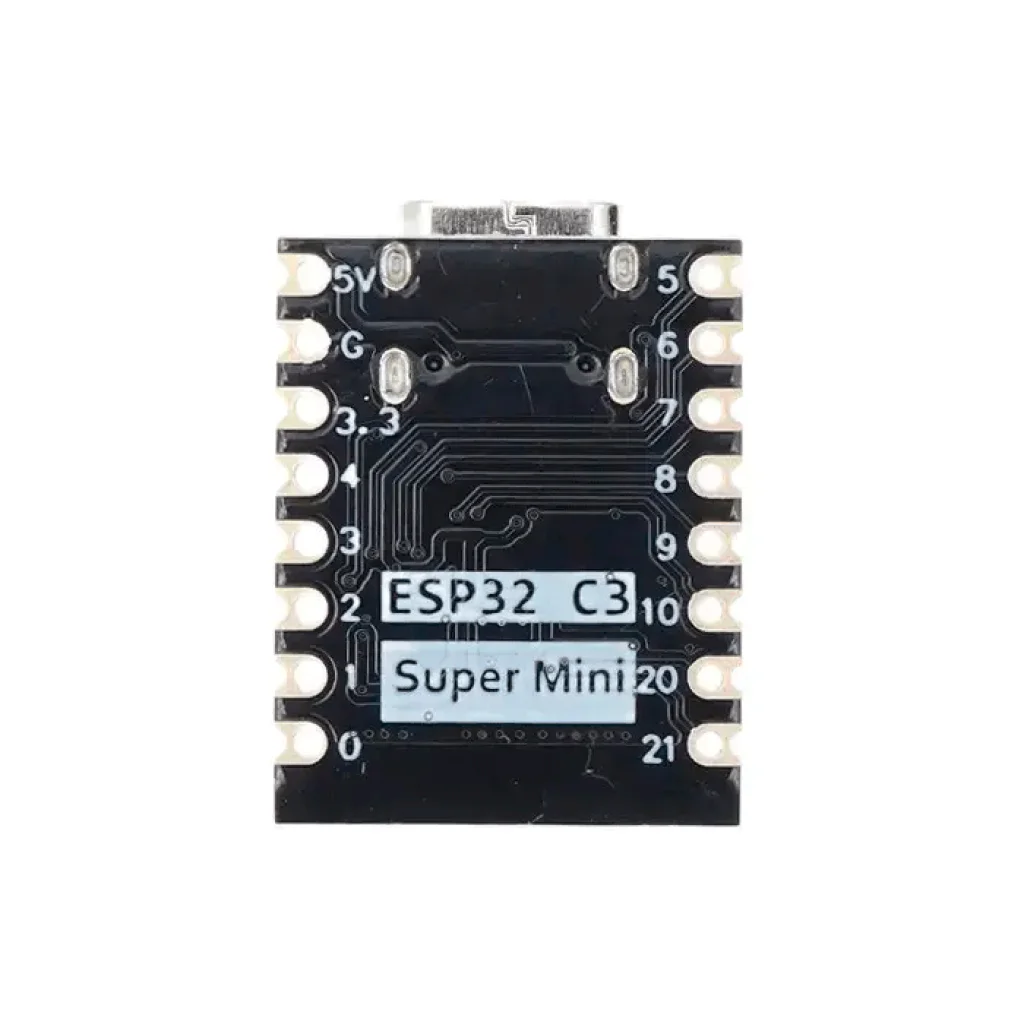

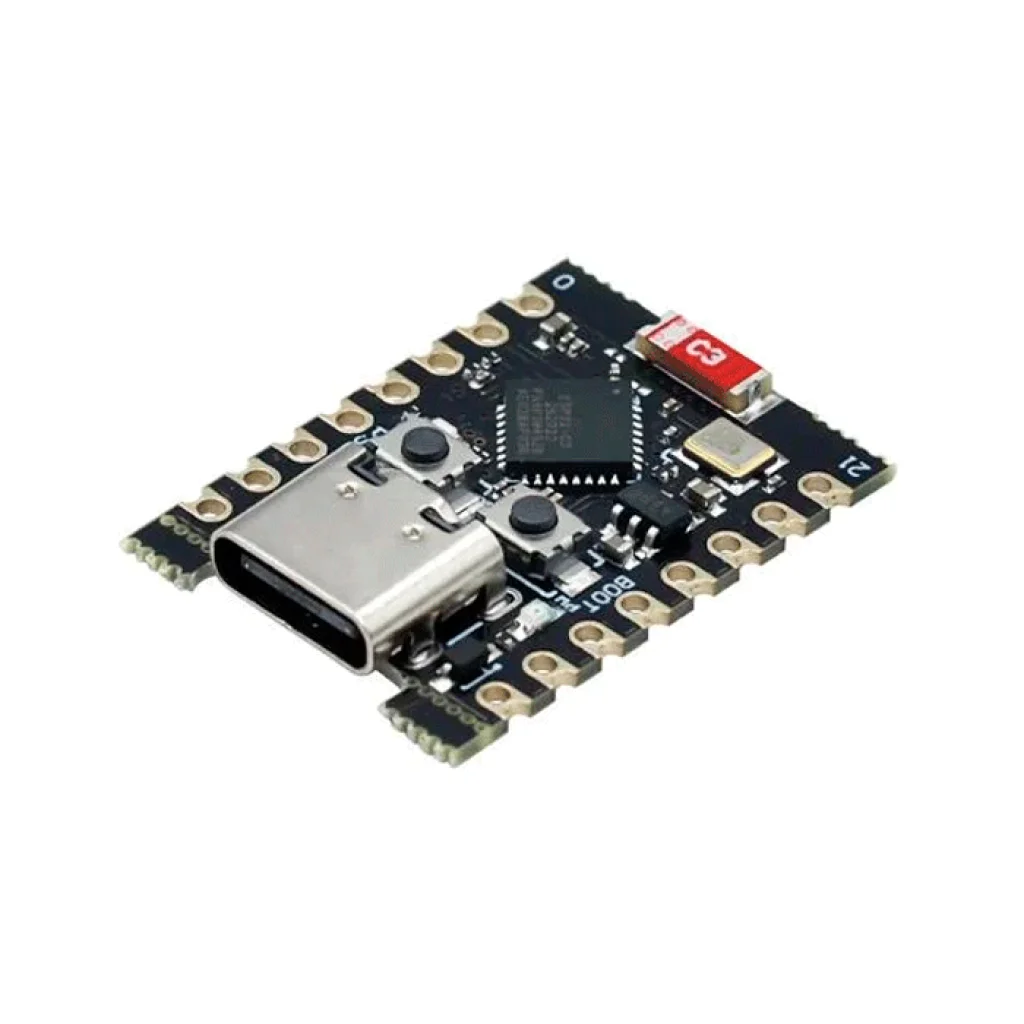

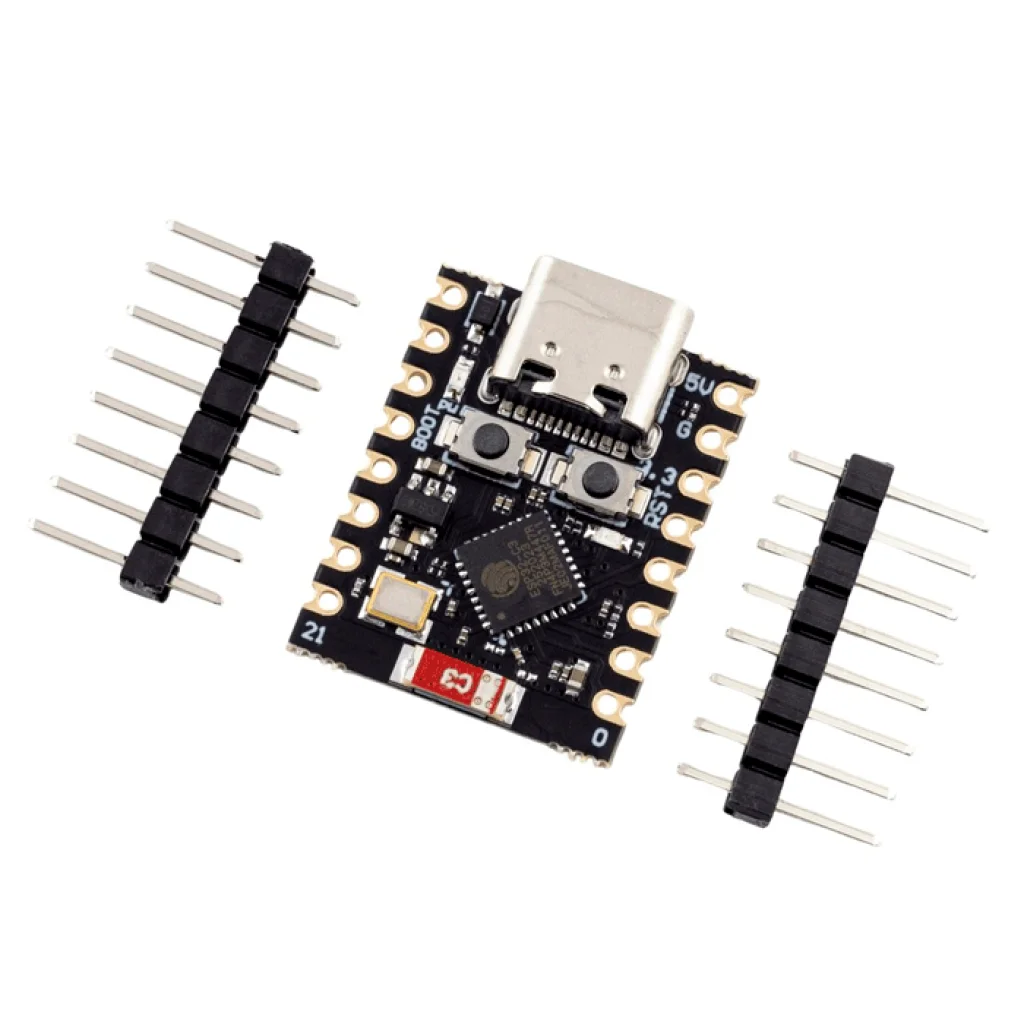

ESP32-C3 SuperMini — компактная плата разработки для Wi-Fi-датчиков, домашней автоматизации и учебных IoT-проектов. Одноядерный процессор RISC-V, 4 МБ Flash и разъём USB-C размещены на плате размером примерно 22,5 × 18 мм.
ESP32-C3 SuperMini работает с логикой 3,3 В и сетью Wi-Fi 2,4 ГГц. Bluetooth 5 LE предназначен для совместимых BLE-устройств, а не для Bluetooth Classic.
Ключевые характеристики
- Микроконтроллер
- ESP32-C3, 32-битный одноядерный RISC-V, до 160 МГц
- Flash
- 4 МБ
- Wi-Fi
- 2,4 ГГц, IEEE 802.11b/g/n; Station, SoftAP, Station + SoftAP
- Bluetooth
- Bluetooth 5 LE
- Интерфейсы и периферия
- GPIO, UART, I²C, SPI, I²S, АЦП, ШИМ
- Логические уровни
- 3,3 В
- USB
- Type-C для питания и подключения к компьютеру
- Кнопки и индикация
- BOOT, RESET; встроенный светодиод на GPIO8
- Размеры
- Примерно 22,5 × 18 мм
- Программирование
- Arduino IDE, ESP-IDF, MicroPython; ESPHome с конфигурацией для ESP32-C3
Подробное описание и особенности
Сбор данных и беспроводной обмен
ESP32-C3 SuperMini считывает сигналы подключённых датчиков и выполняет программу пользователя. Через Wi-Fi можно организовать отправку показаний на локальный сервер, приём команд или веб-интерфейс. Режим Station подключает плату к роутеру, а SoftAP позволяет создать точку доступа для первоначальной настройки. Конкретные функции определяет установленная прошивка.
Bluetooth LE можно использовать для маячка или обмена данными с совместимым приложением. Проекты с классическим последовательным профилем SPP или аудиопрофилями Bluetooth Classic требуют другого контроллера.
GPIO и совместимость периферии

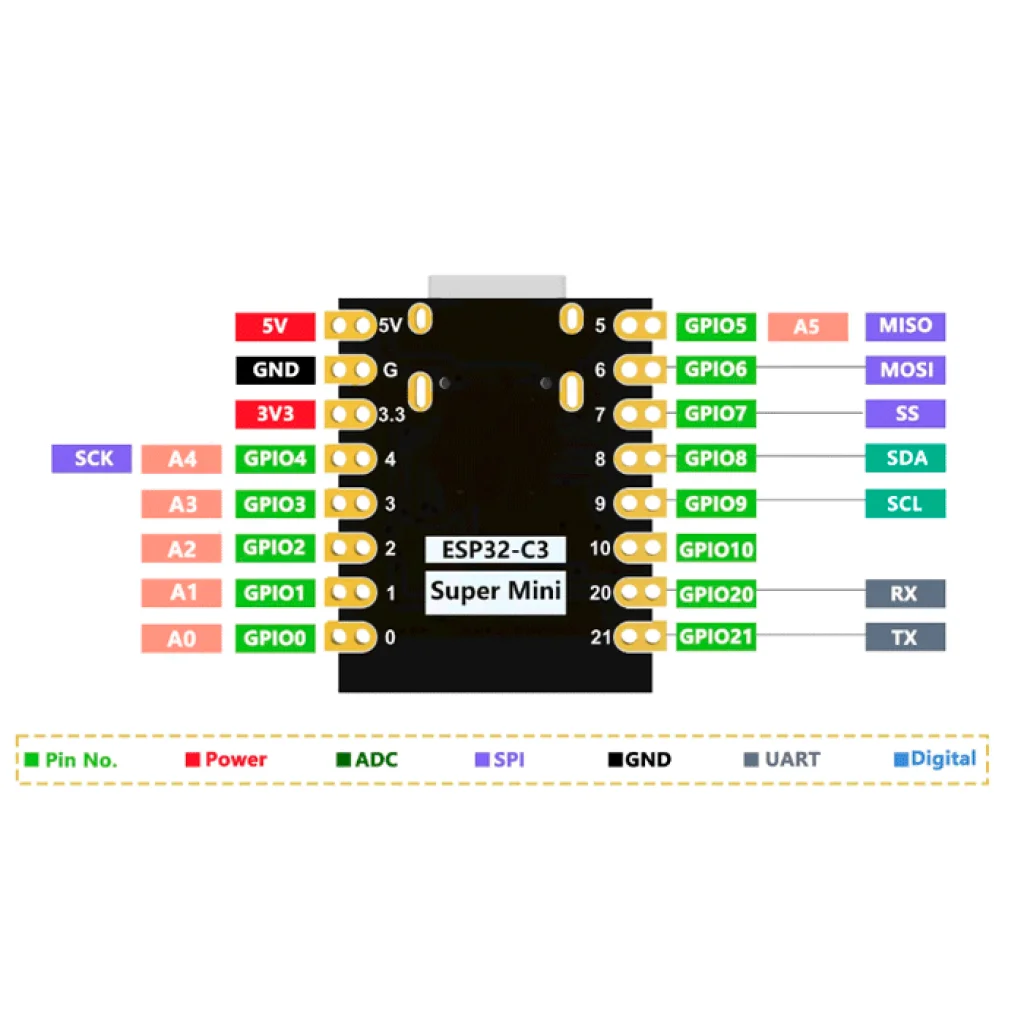

Цифровые интерфейсы позволяют подключать датчики, дисплеи и внешние драйверы. Функции периферии могут использовать одни и те же GPIO, поэтому одновременное подключение нескольких устройств нужно планировать по контактам, а не только по количеству доступных интерфейсов. Для I²C задавайте SDA и SCL в программе явно.
GPIO8 используется совместно со встроенным светодиодом, GPIO9 — с кнопкой BOOT. При входе в загрузчик GPIO9 должен находиться в низком состоянии, а GPIO8 — в высоком; внешняя периферия не должна мешать этим уровням.[1]
Программирование и автономность
Arduino IDE позволяет работать со скетчами и библиотеками, ESP-IDF — с инструментами Espressif, MicroPython — с программами на Python. Используйте прошивки именно для ESP32-C3: образы для других семейств ESP32 не являются взаимозаменяемыми. Библиотеки с платформозависимым кодом также могут потребовать адаптации.
Глубокий сон помогает сократить время активной работы между измерениями, но автономность определяется всей системой: стабилизатором, индикаторами, датчиками и длительностью радиообмена. Для батарейного устройства оценивайте средний ток готовой сборки, а не только потребление микроконтроллера.
Подойдёт / не подойдёт
Подойдёт
- Для компактного датчика с передачей показаний через Wi-Fi.
- Для BLE-маячка или обмена данными с совместимым приложением.
- Для обучения Arduino, MicroPython и работе с периферией 3,3 В.
Не подойдёт
- Для сети, доступной только на 5 ГГц.
- Для Bluetooth Classic; для такой задачи можно рассмотреть MicroPython ESP32 V1.0.0 Rev1 с BR/EDR и BLE, сверив габариты и распиновку.
- Для прямого приёма сигналов 5 В.
- Для питания двигателя, реле или мощного освещения без внешнего силового драйвера.
Примеры применения
- Комнатный Wi-Fi-датчик. Подключите датчик с совместимыми питанием и логикой, настройте периодическое считывание и отправку результатов на сервер через роутер 2,4 ГГц.
- BLE-маячок. Запрограммируйте передачу идентификатора или небольшого набора данных для совместимого приёмника. Интервал передачи выбирайте в соответствии с нужной частотой обновления.
- Сетевой контроллер освещения. Используйте ШИМ как управляющий сигнал для отдельного драйвера со входом, совместимым с 3,3 В. Нагрузку запитывайте через рассчитанную силовую цепь.
Подключение и первый запуск
Подключите USB-C
Используйте кабель с передачей данных. Для первоначальной проверки отключите периферию и внешнее питание.
Выберите ESP32-C3
В Arduino IDE установите пакет ESP32, выберите ESP32C3 Dev Module и Flash 4 MB. Укажите порт подключённой платы.
При необходимости активируйте загрузчик
Удерживайте BOOT, нажмите и отпустите RESET, затем отпустите BOOT и повторите запись программы. После завершения нажмите RESET для запуска.[1]
Добавляйте модули поэтапно
Перед монтажом отключите питание. Проверьте назначение контактов, общую землю, напряжение сигналов и номера GPIO в программе. Сначала проверьте одно устройство, затем подключайте следующее.
Ограничения и безопасность
Не подавайте 5 В на GPIO
Сигнальные входы работают с логикой 3,3 В. Для периферии 3,3/5 В можно использовать 4-канальный преобразователь логических уровней, предварительно проверив пригодность его схемы для интерфейса и скорости сигналов.
Различайте входы питания
Для первого запуска используйте USB. Не совмещайте USB с внешним питанием. Перед подачей напряжения через контакты сверьте назначение входа; контакт 3V3 не допускает подачи 5–6 В. Аккумулятор требует согласования напряжения и соответствующей защиты.
Отделяйте сигналы от силовой цепи
GPIO не предназначены для непосредственного питания силовой нагрузки. Используйте подходящий драйвер, обеспечьте стабильное питание платы во время радиопередачи и контролируйте нагрев в закрытом корпусе.
FAQ
Почему компьютер не видит плату?
Для подключения ESP32-C3 SuperMini нужен USB-кабель с линиями данных. Проверьте другой кабель и порт, отключите периферию и попробуйте ручной вход в загрузчик кнопками BOOT и RESET.
Можно ли подключить датчик с питанием 5 В?
Совместимость датчика определяется также напряжением сигнальных выходов и подтяжек. На GPIO платы должны поступать сигналы, согласованные с логикой 3,3 В; одного совпадения интерфейса недостаточно.
Работает ли ESP32-C3 SuperMini с ESPHome?
ESP32-C3 SuperMini можно использовать с ESPHome при конфигурации для ESP32-C3. Номера контактов, интерфейсы и подключённые компоненты нужно задать в соответствии с собранной схемой.
Можно ли определить время работы от батареи только по режиму сна?
Время работы готового устройства зависит от ёмкости батареи, схемы питания, датчиков и активности радио. Измерьте средний ток в рабочем цикле, включая передачу данных и сон.
Документы и источники
- Espressif Systems — ESP32-C3 Boot Mode Selection: уровни GPIO8/GPIO9 и ручной переход микроконтроллера в режим загрузки.
