Коротко про ESP32-C3 SuperMini

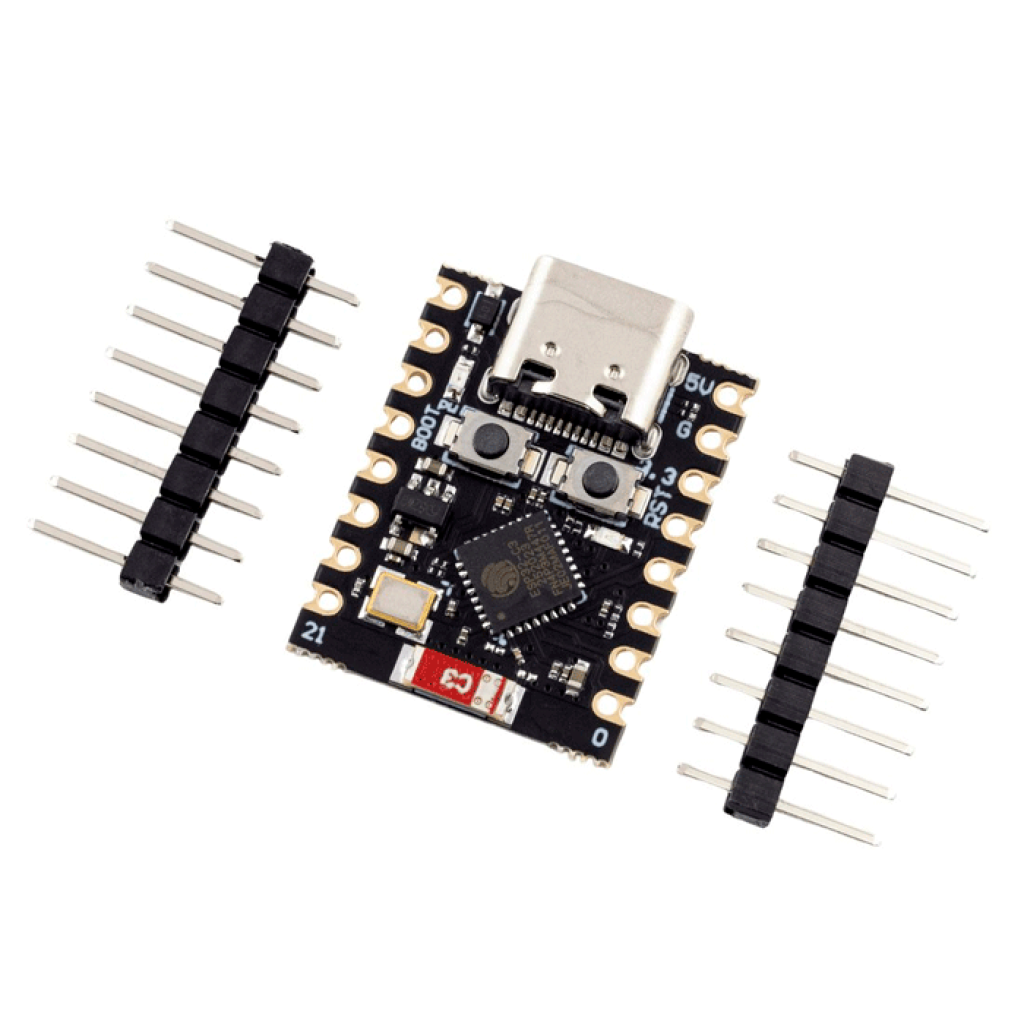

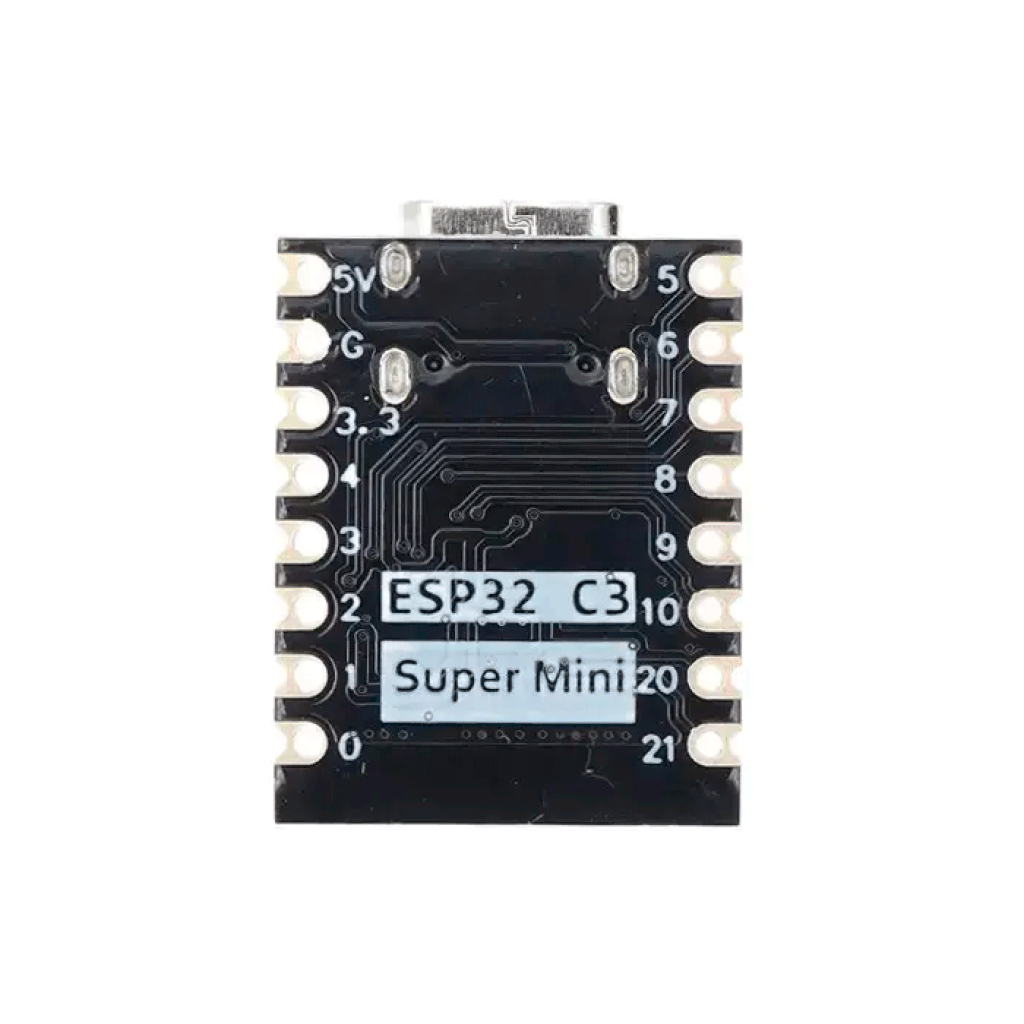

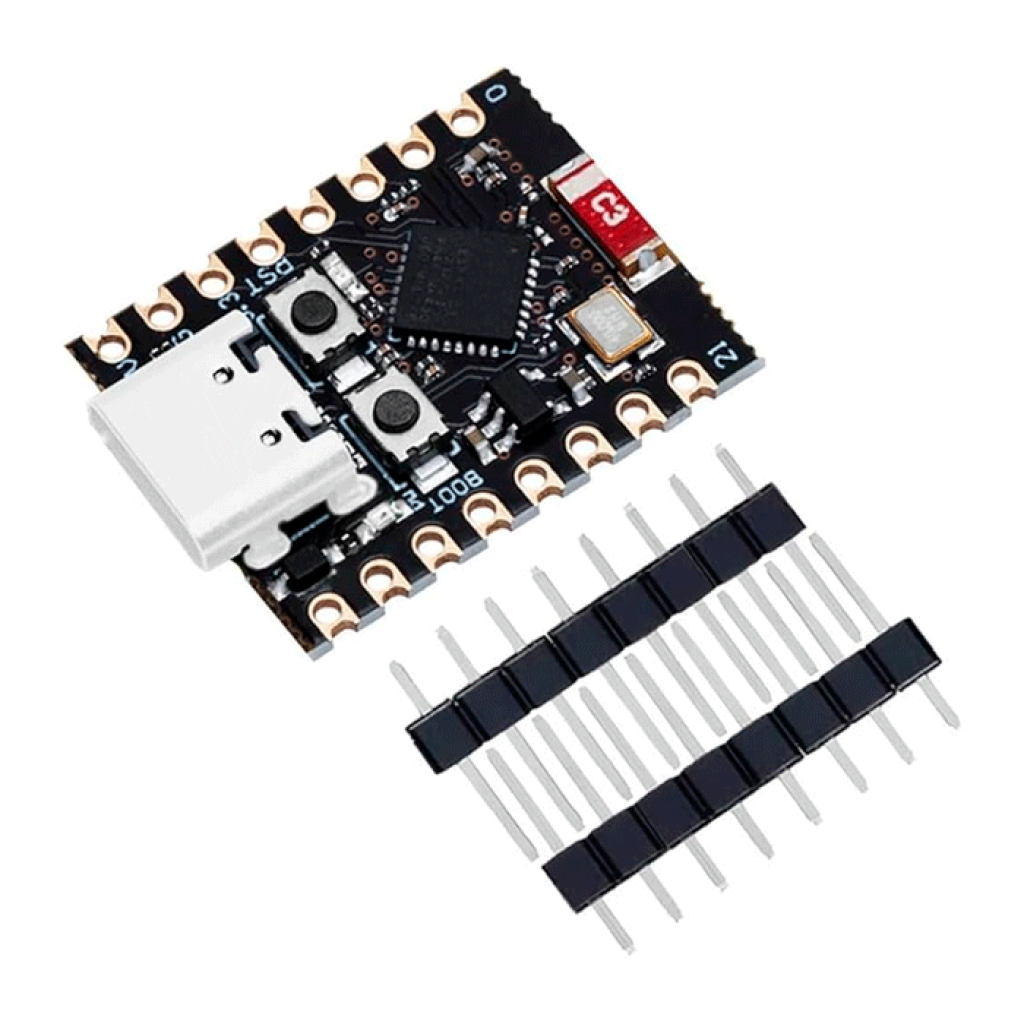

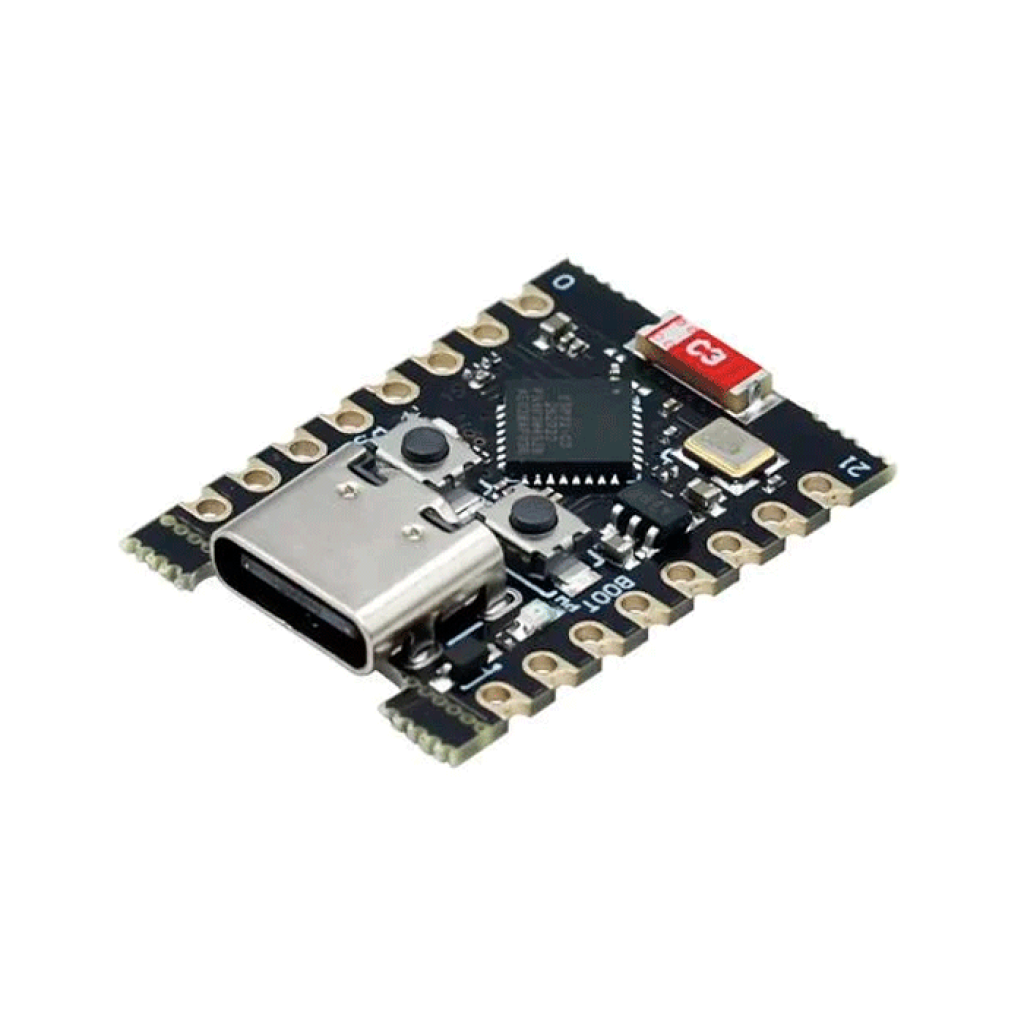

ESP32-C3 SuperMini — компактна плата розробки для Wi-Fi-датчиків, домашньої автоматизації та навчальних IoT-проєктів. Одноядерний процесор RISC-V, 4 МБ Flash і роз’єм USB-C розміщені на платі приблизно 22,5 × 18 мм.
ESP32-C3 SuperMini працює з логікою 3,3 В і мережею Wi-Fi 2,4 ГГц. Bluetooth 5 LE призначений для сумісних BLE-пристроїв, а не для Bluetooth Classic.
Ключові характеристики
- Мікроконтролер
- ESP32-C3, 32-бітний одноядерний RISC-V, до 160 МГц
- Flash
- 4 МБ
- Wi-Fi
- 2,4 ГГц, IEEE 802.11b/g/n; Station, SoftAP, Station + SoftAP
- Bluetooth
- Bluetooth 5 LE
- Інтерфейси та периферія
- GPIO, UART, I²C, SPI, I²S, АЦП, ШІМ
- Логічні рівні
- 3,3 В
- USB
- Type-C для живлення й підключення до комп’ютера
- Кнопки й індикація
- BOOT, RESET; вбудований світлодіод на GPIO8
- Розміри
- Приблизно 22,5 × 18 мм
- Програмування
- Arduino IDE, ESP-IDF, MicroPython; ESPHome з конфігурацією для ESP32-C3
Детальний опис та особливості
Збирання даних і бездротовий обмін
ESP32-C3 SuperMini зчитує сигнали підключених датчиків і виконує програму користувача. Через Wi-Fi можна організувати надсилання показів до локального сервера, приймання команд або вебінтерфейс. Режим Station підключає плату до роутера, а SoftAP дозволяє створити точку доступу для початкового налаштування. Конкретні функції визначає встановлена прошивка.
Bluetooth LE можна використати для маячка або обміну даними із сумісним застосунком. Проєкти з класичним послідовним профілем SPP чи аудіопрофілями Bluetooth Classic потребують іншого контролера.
GPIO та сумісність периферії
Цифрові інтерфейси дають змогу підключати датчики, дисплеї та зовнішні драйвери. Функції периферії можуть використовувати ті самі GPIO, тому одночасне підключення кількох пристроїв потрібно планувати за контактами, а не лише за кількістю доступних інтерфейсів. Для I²C задавайте SDA та SCL у програмі явно.

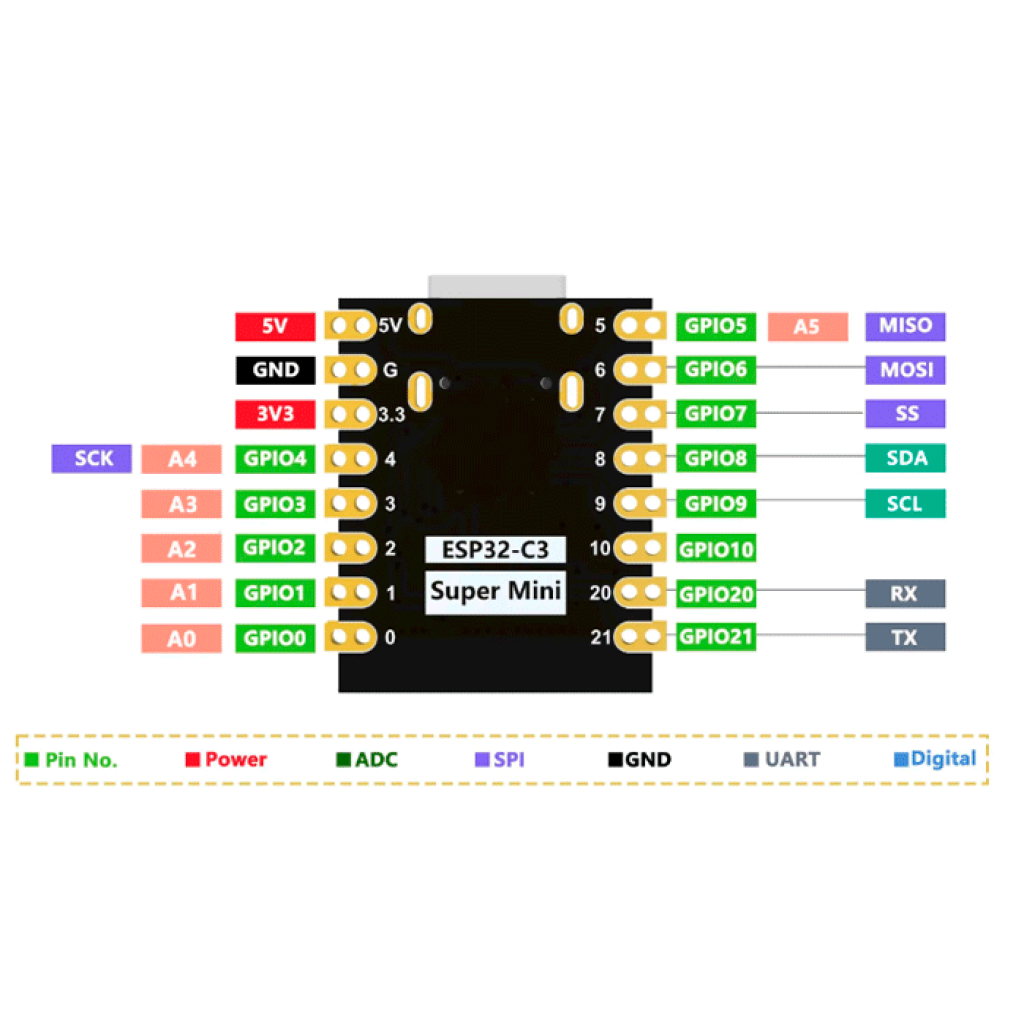

GPIO8 спільний із вбудованим світлодіодом, GPIO9 — із кнопкою BOOT. Під час входу в завантажувач GPIO9 має бути в низькому стані, а GPIO8 — у високому; зовнішня периферія не повинна заважати цим рівням.[1]
Програмування й автономність
Arduino IDE дозволяє працювати зі скетчами та бібліотеками, ESP-IDF — з інструментами Espressif, MicroPython — з програмами на Python. Використовуйте прошивки саме для ESP32-C3: образи для інших сімейств ESP32 не є взаємозамінними. Бібліотеки з платформозалежним кодом також можуть потребувати адаптації.
Глибокий сон допомагає скоротити час активної роботи між вимірюваннями, але автономність визначається всією системою: стабілізатором, індикаторами, датчиками та тривалістю радіообміну. Для батарейного пристрою оцінюйте середній струм готової збірки, а не лише споживання мікроконтролера.
Підійде / не підійде
Підійде
- Для компактного датчика з передаванням показів через Wi-Fi.
- Для BLE-маячка або обміну даними із сумісним застосунком.
- Для навчання Arduino, MicroPython і роботі з периферією 3,3 В.
Не підійде
- Для мережі, доступної лише на 5 ГГц.
- Для Bluetooth Classic; для такого завдання можна розглянути MicroPython ESP32 V1.0.0 Rev1 із BR/EDR та BLE, звіривши габарити й розпіновку.
- Для прямого приймання сигналів 5 В.
- Для живлення двигуна, реле або потужного освітлення без зовнішнього силового драйвера.
Приклади застосування
- Кімнатний Wi-Fi-датчик. Підключіть датчик із сумісними живленням і логікою, налаштуйте періодичне зчитування та надсилання результатів до сервера через роутер 2,4 ГГц.
- BLE-маячок. Запрограмуйте передавання ідентифікатора або невеликого набору даних для сумісного приймача. Інтервал передавання обирайте відповідно до потрібної частоти оновлення.
- Мережевий контролер освітлення. Використовуйте ШІМ як керувальний сигнал для окремого драйвера із входом, сумісним із 3,3 В. Навантаження живіть через розраховане силове коло.
Підключення та перший запуск
Підключіть USB-C
Використовуйте кабель із передаванням даних. Для початкової перевірки від’єднайте периферію та зовнішнє живлення.
Виберіть ESP32-C3
В Arduino IDE встановіть пакет ESP32, виберіть ESP32C3 Dev Module та Flash 4 MB. Вкажіть порт підключеної плати.
За потреби активуйте завантажувач
Утримуйте BOOT, натисніть і відпустіть RESET, потім відпустіть BOOT та повторіть запис програми. Після завершення натисніть RESET для запуску.[1]
Додавайте модулі поетапно
Перед монтажем вимкніть живлення. Перевірте призначення контактів, спільну землю, напругу сигналів і номери GPIO у програмі. Спочатку перевірте один пристрій, потім підключайте наступний.
Обмеження та безпека
Не подавайте 5 В на GPIO
Сигнальні входи працюють із логікою 3,3 В. Для периферії 3,3/5 В можна використати 4-канальний перетворювач логічних рівнів, попередньо перевіривши придатність його схеми до інтерфейсу та швидкості сигналів.
Розрізняйте входи живлення
Для першого запуску використовуйте USB. Не поєднуйте USB із зовнішнім живленням. Перед подаванням напруги через контакти звірте призначення входу; контакт 3V3 не допускає подавання 5–6 В. Акумулятор потребує узгодження напруги й відповідного захисту.
Відокремлюйте сигнали від силового кола
GPIO не призначені для безпосереднього живлення силового навантаження. Використовуйте відповідний драйвер, забезпечте стабільне живлення плати під час радіопередавання та контролюйте нагрівання в закритому корпусі.
FAQ
Чому комп’ютер не бачить плату?
Для підключення ESP32-C3 SuperMini потрібен USB-кабель із лініями даних. Перевірте інший кабель і порт, від’єднайте периферію та спробуйте ручний вхід у завантажувач кнопками BOOT і RESET.
Чи можна підключити датчик із живленням 5 В?
Сумісність датчика визначається також напругою сигнальних виходів і підтягувань. На GPIO плати мають надходити сигнали, узгоджені з логікою 3,3 В; одного збігу інтерфейсу недостатньо.
Чи працює ESP32-C3 SuperMini з ESPHome?
ESP32-C3 SuperMini можна використовувати з ESPHome за конфігурації для ESP32-C3. Номери контактів, інтерфейси та підключені компоненти потрібно задати відповідно до зібраної схеми.
Чи можна визначити час роботи від батареї лише за режимом сну?
Час роботи готового пристрою залежить від ємності батареї, схеми живлення, датчиків та активності радіо. Виміряйте середній струм у робочому циклі, включно з передаванням даних і сном.
Документи та джерела
- Espressif Systems — ESP32-C3 Boot Mode Selection: рівні GPIO8/GPIO9 та ручний перехід мікроконтролера в режим завантаження.
