Микроконтроллер STM32F030F4P6TR

Страна-производитель: Китай Код товара: 5548
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Микроконтроллер STM32F030F4P6TR
Есть в наличии
Код товара: 5548
27.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Входное напряжение:2.4 - 3.6 В
Интерфейс:I2C, SPI, UART/USART
Объем оперативной памяти:4 кБ
Объем памяти:16 кБ
Периферия:DMA, POR, PWM, WDT
Рабочая температура:- 40 °C ... + 85 °C
Тип корпуса:TSSOP20
Тип памяти:FLASH
Частота:48 МГц
Ядро:ARM Cortex-M0
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микроконтроллер STM32F030F4P6TR
Код товара: 5548
27.00 грн
Описание

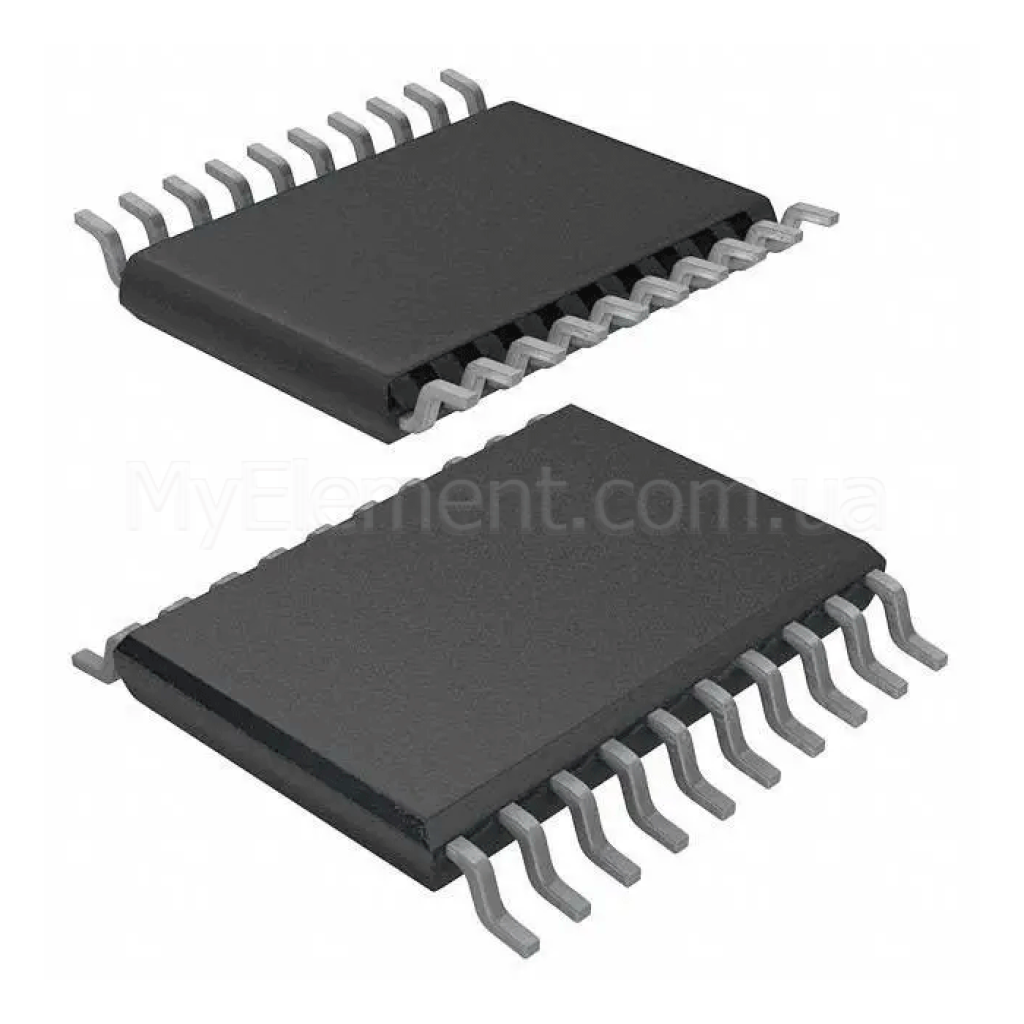

STM32F030F4P6TR TSSOP-20

32‑битный микроконтроллер на ядре Arm Cortex‑M0 с тактовой частотой до 48 МГц и 16 кБ Flash в компактном корпусе TSSOP‑20, предназначенный для недорогих встроенных решений с базовыми интерфейсами и АЦП.

Основные преимущества

До 48 МГц на Cortex‑M0

Обеспечивает достаточную производительность для управления, обработки сигналов и протоколов в реальном времени.

Гибкое питание 2.4–3.6 В

Поддерживает широкий диапазон напряжения питания и отдельное аналоговое питание VDDA до 3.6 В.

Богатая периферия в 20 выводах

1×USART, 1×SPI, 1×I2C, 12‑битный АЦП, таймеры с PWM и 5‑канальный DMA в малом корпусе.

Энергоэффективность

Режимы Sleep/Stop/Standby и встроенные супервизоры питания (POR/PDR) для надежной работы.

Ключевые характеристики

Ядро:Arm Cortex‑M0, частота до 48 МГц
Память Flash:16 кБ
SRAM:4 кБ
Напряжение питания (VDD):2.4 – 3.6 В
Рабочая температура (ambient):−40 … +85 °C
Корпус:TSSOP‑20 (6.4 × 4.4 мм)
GPIO:до 15 линий
DMA:5 каналов
АЦП:12‑бит, 1 шт. (9 внешн. + 2 внутр. каналов), тип. 1.0 мкс
Таймеры:1× advanced 16‑бит (TIM1), 4× general‑purpose 16‑бит; базовых — нет
Интерфейсы:1× I2C, 1× SPI, 1× USART
RTC:Календарный RTC с будильником и пробуждением из Stop/Standby
Отладка:Serial Wire Debug (SWD)

Детальные технические параметры

  • Тактовые источники: внешний кварц 4–32 МГц, внутренний RC 8 МГц с PLL×6, внутренний RC 40 кГц, 32 кГц для RTC.
  • ШИМ: advanced‑control таймер TIM1 с шестью каналами PWM.
  • Периферия прерываний: линии GPIO отображаются на векторы внешних прерываний.
  • Питание аналоговой части: VDDA = VDD … 3.6 В; встроенные POR/PDR.
  • Энергорежимы: Sleep, Stop, Standby для снижения потребления.
  • GPIO с 5V‑толерантностью (согласно спецификации серии).
Примечание: параметры основаны на документации STMicroelectronics для STM32F030F4. Источник: STMicroelectronics Datasheet (PDF).

Основные области применения

  • Промышленные контроллеры, ПЛК и управление процессами.
  • Инструменты и приводные системы.
  • Бытовая электроника и A/V устройства.
  • Периферия ПК и игровые аксессуары.
  • Принтеры, сканеры, системы сигнализации и видеодомофоны.
  • HVAC и другие встроенные системы управления.

Совместимые обозначения и альтернативы

Для полной совместимости по выводам используйте только варианты STM32F030F4 в том же корпусе TSSOP‑20 (например, маркировка без суффикса TR: STM32F030F4P6).

Вопросы-ответы (FAQ)

Поддерживает ли этот МК внешний кварц?

Да. Поддерживаются 4–32 МГц кварцевый генератор для HSE и 32 кГц для RTC; также доступны внутренние RC‑генераторы 8 МГц и 40 кГц.

Сколько интерфейсов доступно именно у STM32F030F4 (TSSOP‑20)?

По одному интерфейсу каждого типа: 1×USART, 1×SPI и 1×I2C, согласно таблице характеристик для STM32F030F4.

Какой диапазон питания и температуры?

Питание: 2.4–3.6 В; рабочая температура окружающей среды: −40…+85 °C.
