Модуль VGA камеры OV7670

Name: Модуль VGA камеры OV7670
Brand: Китай
SKU: 1544
Price: 99.00 UAH
Availability: InStock
Rating: 5 (1 reviews)

Производитель: Китай Код товара: 1544

Все о товаре

Описание

Характеристики

Отзывы 1

Вопросы0

Есть в наличии

Код товара: 1544

99.00 грн

Нашли дешевле?

-Входное напряжение-:3.3 В

-Выходной сигнал-:RawRGB, RGB (GRB4:2:2, RGB565/555/444), YUV (4:2:2) и YCbCr (4:2:2)

-Сигнал-шум соотношение-:46 дБ

-Угол обзора-:25 град

-Размеры-:35 х 34.5 мм (Размер линзы: 1/6 дюйма)

-Чувствительность-:1.3 В/(Люкс-сек)

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль VGA камеры OV7670

Код товара: 1544

99.00 грн

Описание

📷 OV7670 Камера Модуль VGA

Компактный модуль камеры с разрешением 640x480 для IoT и робототехники

Общее описание

OV7670 Камера Модуль VGA – это высокопроизводительный сенсорный модуль, разработанный для захвата изображений с разрешением до 640x480 пикселей при частоте до 30 кадров в секунду. Этот прибор идеально подходит для создания систем компьютерного зрения, IoT-проектов и робототехники благодаря компактным размерам и низкому энергопотреблению. Поддержка форматов вывода, таких как YUV, RGB и необработанные данные, позволяет адаптировать модуль к различным задачам – от простого видеонаблюдения до сложных анализов изображений. Его простота интеграции с микроконтроллерами делает его популярным выбором среди энтузиастов и профессионалов, которые ищут надежное решение для визуализации.

✅ Технические преимущества:

• Высокое разрешение VGA – обеспечивает четкое изображение 640x480 пикселей, что идеально подходит для детального анализа.
• Низкое энергопотребление – потребляет всего 60 мВт при 15 кадрах/с, что позволяет использовать устройство в портативных системах.
• Гибкий интерфейс – поддерживает I2C и параллельный интерфейс для легкой интеграции с различными платформами.
• Компактный дизайн – размеры 34,5 x 35 мм позволяют устанавливать модуль в ограниченном пространстве.
• Разнообразные форматы вывода – поддерживает YUV, RGB и необработанные данные, что расширяет возможности обработки изображений.

🔧 Идеальное решение для:

Робототехника

IoT-устройства

Компьютерное зрение

Видеонаблюдение

Образовательные проекты

Прототипы устройств

💡 Широкие возможности применения:

Робототехника – модуль идеально подходит для создания систем распознавания объектов в роботах. Благодаря компактности и низкому энергопотреблению его можно интегрировать в автономные устройства, обеспечивая реальную обработку изображений в реальном времени.
IoT-устройства – позволяет добавлять функцию видеонаблюдения к умным системам. Подключение через I2C обеспечивает простую интеграцию с платформами типа Raspberry Pi или Arduino для мониторинга.
Компьютерное зрение – поддерживает анализ движений или распознавание лиц в учебных или исследовательских проектах. Гибкость форматов вывода дает возможность адаптировать обработку данных под конкретные задачи.
Видеонаблюдение – благодаря VGA-разрешению и поддержке 30 кадров/с модуль может использоваться для простых систем безопасности в домашних условиях или малых офисах.

📦 Детальные технические характеристики:

Сенсор: OmniVision OV7670 CMOS
Разрешение:
- Максимальное: 640x480 (VGA)
- Поддерживаемые: 640x480, 320x240, 160x120
Максимальная частота кадров: 30 кадров/с при VGA
Напряжение питания: 3.3 В
Потребляемая мощность: 60 мВт при 15 кадрах/с (VGA, YUV)
Режим сна: < 20 мкА
Температурный диапазон: -30°C до 70°C
Форматы вывода:
- YUV/YCbCr 4:2:2
- RGB565/555/444
- GRB 4:2:2
Размер сенсора: 1/6"
Интерфейс управления: SCCB/I2C совместимый
Интерфейс данных: 8-битный параллельный

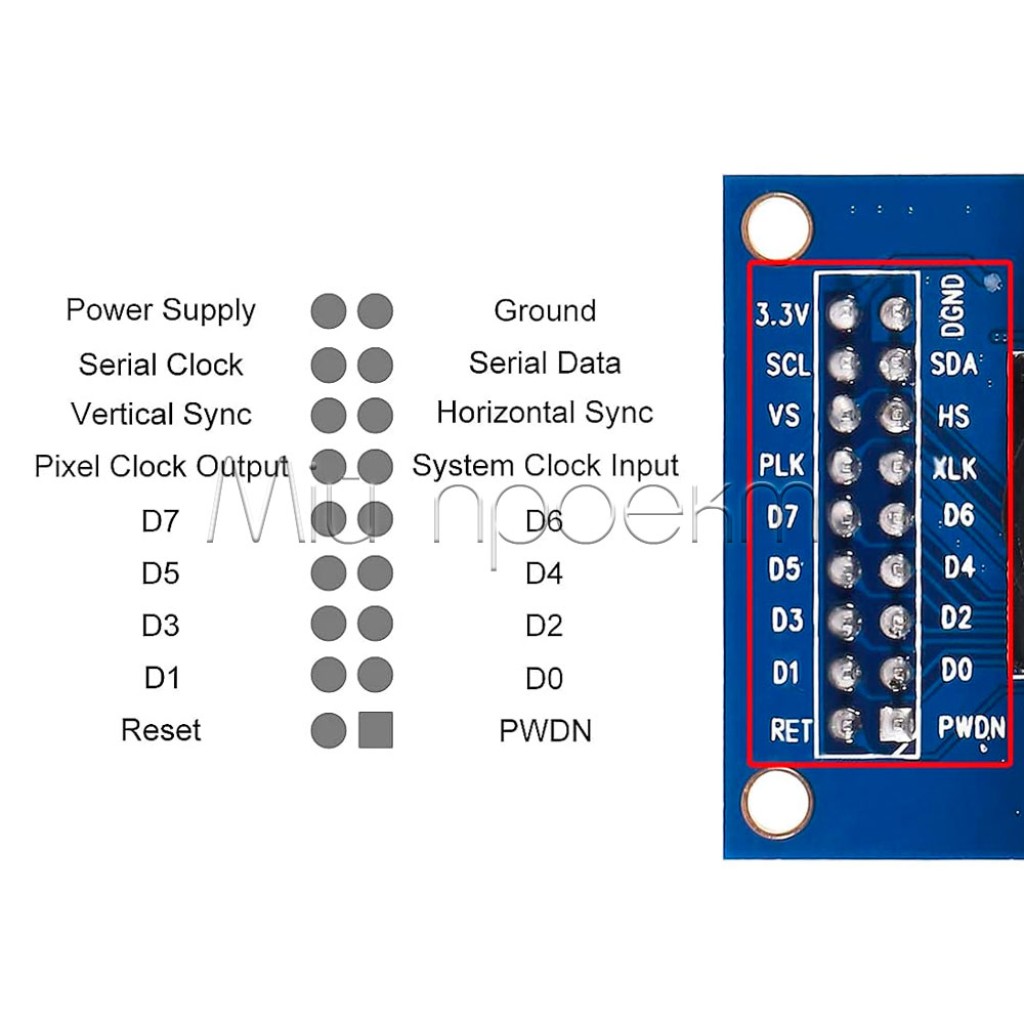

Основные выводы:
- VCC, GND - питание
- SIOC/SIOD - I2C интерфейс (SCL/SDA)
- VSYNC - вертикальная синхронизация
- HREF - горизонтальная синхронизация
- PCLK - пиксельный тактовый сигнал
- XCLK - входной тактовый сигнал
- D0-D7 - 8-битная шина данных
- RESET - сброс (активный низкий)
- PWDN - режим сна (активный высокий)
Угол обзора: 25 градусов
Фокусное расстояние: фиксированное
Размер пикселя: 3,6 мкм x 3,6 мкм

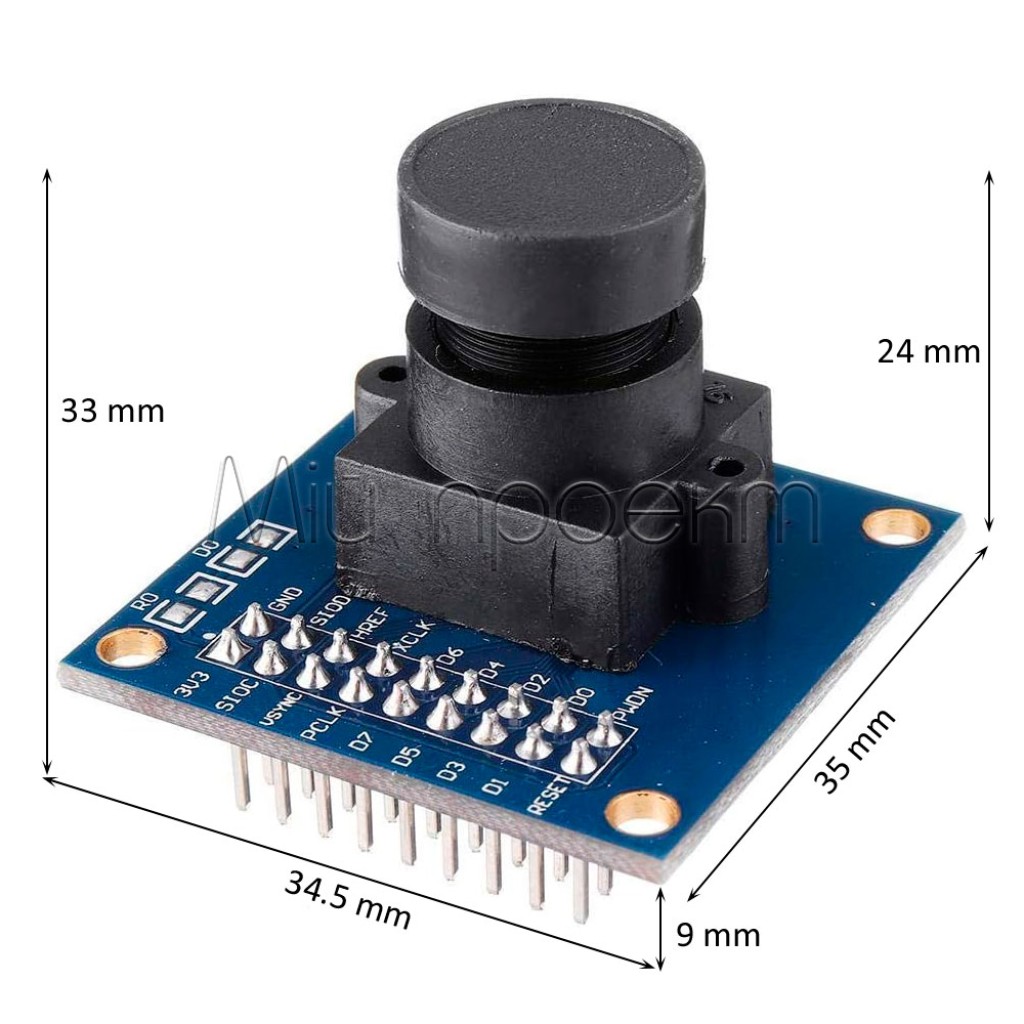

Размеры модуля: 34,5 x 35 x 24 мм

⚠️ Важные аспекты использования:

Правильное питание – используйте стабилизированный источник 3,3 В, чтобы избежать повреждения модуля из-за перегрузки.
Регулировка фокуса – осторожно вращайте линзу для точной настройки, избегая чрезмерного давления, чтобы не повредить механизм.
Освещение – обеспечьте достаточное освещение объекта, поскольку низкая освещенность может ухудшить качество изображения.
Тестирование соединений – перед длительной эксплуатацией проверьте все пины на надежность контакта, чтобы избежать сбоев.

Откройте новые возможности для ваших проектов с OV7670 Модулем Камеры VGA! Компактность, высокое качество изображения и гибкость интеграции сделают его незаменимым помощником. Закажите прямо сейчас и начните создавать инновационные решения!

ЗАКАЗАТЬ СЕЙЧАС

#КамераМодуль #VGA #Робототехника #IoT #OV7670

Характеристики

-Основные-

-Входное напряжение-

3.3 В

-Выходной сигнал-

RawRGB, RGB (GRB4:2:2, RGB565/555/444), YUV (4:2:2) и YCbCr (4:2:2)

-Сигнал-шум соотношение-

46 дБ

-Угол обзора-

25 град

-Дополнительные-

-Размеры-

35 х 34.5 мм (Размер линзы: 1/6 дюйма)

-Чувствительность-

1.3 В/(Люкс-сек)
