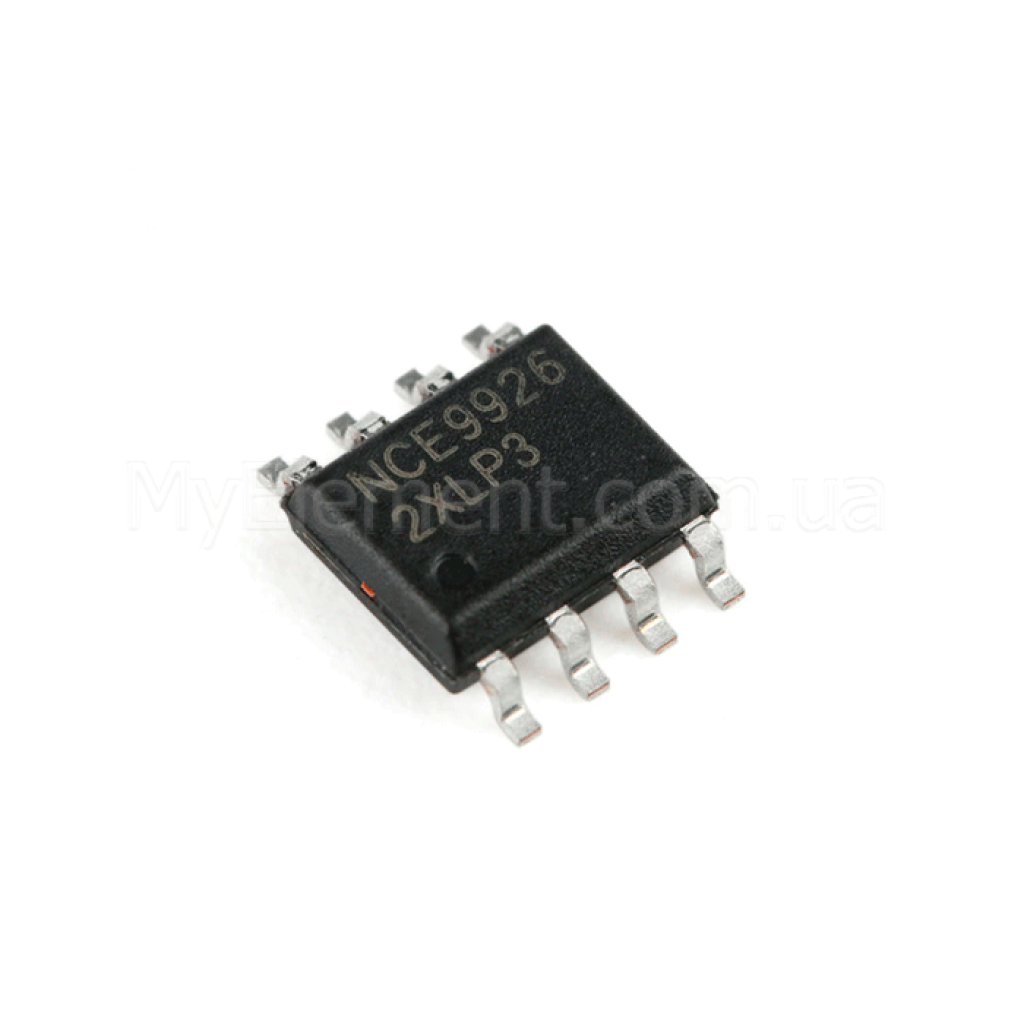

Микросхема NCE9926 корпус SOP-8 (20V 6A)

Страна-производитель: Китай Код товара: 5441
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Микросхема NCE9926 корпус SOP-8 (20V 6A)
Есть в наличии
Код товара: 5441
16.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Количество контактов:8
Максимальное напряжение:20 V
Максимальный ток:6 А
Способ монтажа:SMD
Тип корпуса:SOP-8
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхема NCE9926 корпус SOP-8 (20V 6A)
Код товара: 5441
16.00 грн
Описание

NCE9926 SOP-8

Двойной N-канальный MOSFET в корпусе SOP-8 с низким сопротивлением канала, рассчитан на работу до 20 В и непрерывный ток до 6 А. Оптимизирован для быстрой коммутации и схем управления питанием.

Основные преимущества

Низкое сопротивление канала

RDS(on) макс. 28 мОм при VGS = 4.5 В; макс. 37 мОм при VGS = 2.5 В — меньшие потери мощности и нагрев.

Быстрое переключение

Типовые td(on) = 8 нс, tr = 9 нс, td(off) = 15 нс, tf = 4 нс — подходит для высокочастотных преобразователей.

Низкий заряд затвора

Типичный Qg ≈ 10 нКл при VGS = 4.5 В — меньшие требования к драйверу затвора.

Два независимых канала

Две отдельные N-канальные структуры в одном SOP-8 упрощают реализацию двусторонних ключей и защиты батарей.

Ключевые характеристики

ТипДвойной N-канальный MOSFET
КорпусSOP-8
VDS (макс.)20 В
ID (непрерывный, 25°C)6 А
VGS (допустимое)±10 В
RDS(on) @ VGS=4.5 В, ID=6 Атип. 20 мОм, макс. 28 мОм
RDS(on) @ VGS=2.5 В, ID=5 Атип. 26 мОм, макс. 37 мОм
Qg (тип.)10 нКл
Qgs / Qgd (тип.)1.5 нКл / 1.6 нКл
Ciss / Coss / Crss (тип.)640 пФ / 140 пФ / 80 пФ
Быстродействие (тип.)td(on)=8 нс; tr=9 нс; td(off)=15 нс; tf=4 нс
IDM (импульсный)25 А
PD (25°C)1.25 Вт
RθJA100 °C/Вт
VGS(th)0.5…1.2 В (тип. 0.7 В)
I DSS (макс.)1 мкА (VDS = 20 В)
I GSS (макс.)±100 нА (VGS = ±10 В)
Диод канала, VSD (макс.)1.2 В при IS = 1.7 А
Диапазон температур-55…+150 °C (переход)
Маркировка на корпусе“9926”

Детальные технические параметры

  • Две отдельные N-канальные ячейки; схема соединений приведена в даташите (SOP-8 top view).
  • Полностью охарактеризованные параметры лавинной стойкости.
  • Условия измерения быстродействия: VDD = 10 В, ID = 1 А, VGEN = 4.5 В, RG = 6 Ω.
  • Высокая крутизна: gfs ≥ 20 S при VDS = 5 В, ID = 6 А.
  • Макс. ток утечки стока: IDSS ≤ 1 мкА при VDS = 20 В.
  • Порог затвора: 0.5…1.2 В (VDS = VGS, ID = 250 мкА).
Примечание: параметры основаны на документации Wuxi NCE Power Semiconductor Co., Ltd для NCE9926. Источник: NCE Power Datasheet (PDF).

Основные области применения

  • Коммутация питания и преобразователи постоянного напряжения.
  • Схемы защиты и управления аккумуляторами.
  • Высокочастотные и жестко-коммутируемые силовые узлы.
  • Общее управление нагрузками в портативной электронике.

Совместимые обозначения и альтернативы

  • FDS9926A (onsemi),
  • SI9926DY (Vishay Siliconix),
  • AO9926/AO9926C (Alpha & Omega).
Проверяйте соответствие параметров и разводку выводов перед заменой.

Вопросы-ответы (FAQ)

Это P-канальный транзистор?

Нет. NCE9926 — это двойной N-канальный MOSFET в корпусе SOP-8.

Какие напряжение и ток поддерживаются?

Максимальное напряжение сток-исток (VDS) — 20 В; непрерывный ток стока (ID) при 25°C — 6 А.

Каково сопротивление канала при логическом уровне управления?

RDS(on) составляет типично 26 мОм (макс. 37 мОм) при VGS = 2.5 В и 20 мОм (макс. 28 мОм) при VGS = 4.5 В.
