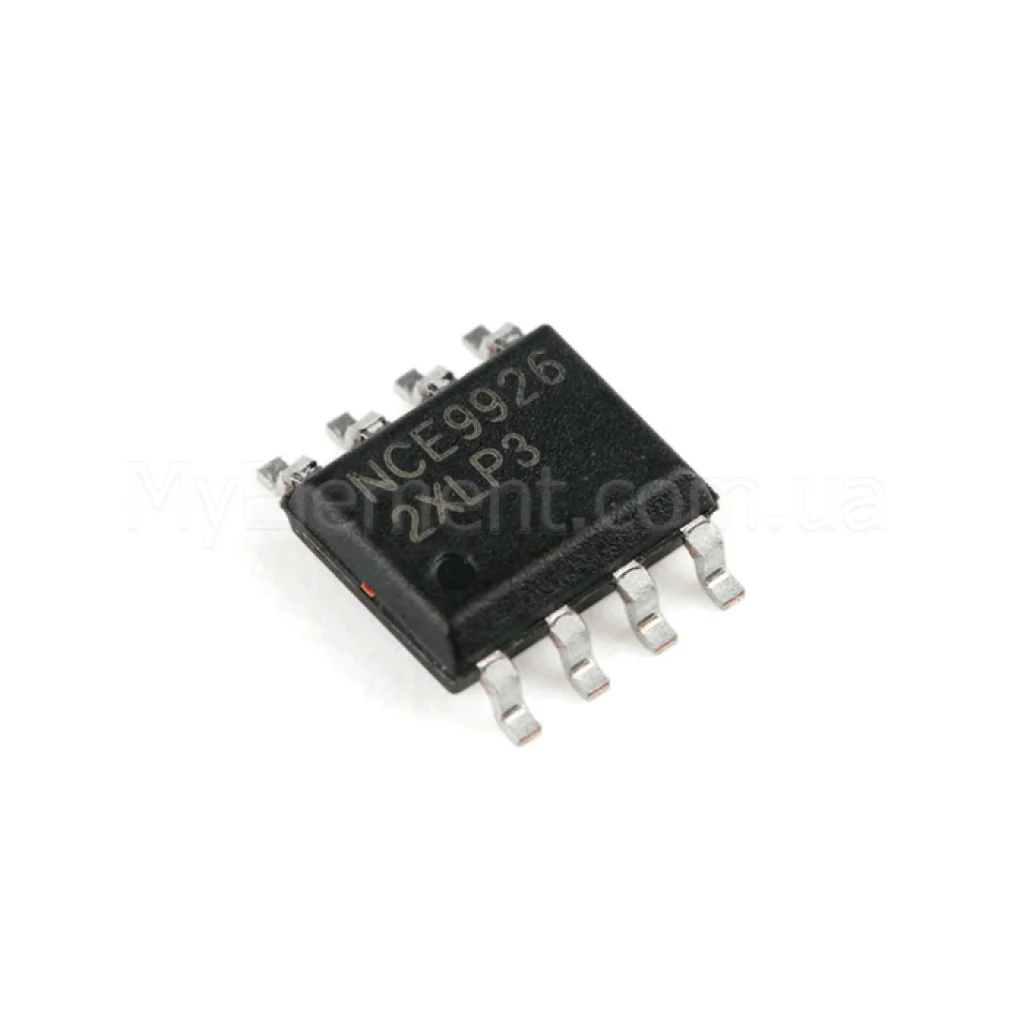

Мікросхема NCE9926 корпус SOP-8 (20V 6A)

Name: Мікросхема NCE9926 корпус SOP-8 (20V 6A)
Brand: Мій Проект
SKU: 5441
Price: 16.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5441

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Мікросхема NCE9926 корпус SOP-8 (20V 6A)

В наявності

Код товару: 5441

16.00 грн

Знайшли дешевше?

Кількість контактів:8

Максимальна напруга:20 V

Максимальний струм:6 А

Спосіб монтажу:SMD

Тип корпусу:SOP-8

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Мікросхема NCE9926 корпус SOP-8 (20V 6A)

Код товару: 5441

16.00 грн

Опис

NCE9926 SOP-8

Подвійний N-канальний MOSFET у корпусі SOP-8 з низьким опором каналу, розрахований на роботу до 20 В та безперервний струм до 6 А. Оптимізований для швидкого комутування та схем керування живленням.

Основні переваги

Низький опір каналу

RDS(on) макс. 28 мОм при VGS = 4.5 В; макс. 37 мОм при VGS = 2.5 В — менші втрати потужності та нагрів.

Швидке перемикання

Типові t_d(on) = 8 нс, t_r = 9 нс, t_d(off) = 15 нс, t_f = 4 нс — підходить для високочастотних перетворювачів.

Низький заряд затвора

Типовий Q_g ≈ 10 нКл при VGS = 4.5 В — менші вимоги до драйвера затвора.

Два незалежні канали

Дві окремі N-канальні структури в одному SOP-8 спрощують реалізацію двосторонніх ключів та захисту батарей.

Ключові характеристики

Тип	Подвійний N-канальний MOSFET
Корпус	SOP-8
VDS (макс.)	20 В
ID (безперервний, 25°C)	6 А
VGS (допустиме)	±10 В
RDS(on) @ VGS=4.5 В, ID=6 А	тип. 20 мОм, макс. 28 мОм
RDS(on) @ VGS=2.5 В, ID=5 А	тип. 26 мОм, макс. 37 мОм
Qg (тип.)	10 нКл
Qgs / Qgd (тип.)	1.5 нКл / 1.6 нКл
Ciss / Coss / Crss (тип.)	640 пФ / 140 пФ / 80 пФ
Швидкодія (тип.)	t_d(on)=8 нс; t_r=9 нс; t_d(off)=15 нс; t_f=4 нс
IDM (імпульсний)	25 А
PD (25°C)	1.25 Вт
RθJA	100 °C/Вт
VGS(th)	0.5…1.2 В (тип. 0.7 В)
I DSS (макс.)	1 мкА (VDS = 20 В)
I GSS (макс.)	±100 нА (VGS = ±10 В)
Діод каналу, VSD (макс.)	1.2 В при IS = 1.7 А
Діапазон температур	-55…+150 °C (перехід)
Маркування на корпусі	“9926”

Детальні технічні параметри

Дві окремі N-канальні комірки; схема з’єднань наведена в даташиті (SOP-8 top view).
Повністю охарактеризовані параметри лавинної стійкості.
Умови вимірювання швидкодії: VDD = 10 В, ID = 1 А, VGEN = 4.5 В, RG = 6 Ω.
Висока крутість: g_fs ≥ 20 S при VDS = 5 В, ID = 6 А.
Макс. витік стоку: I_DSS ≤ 1 мкА при VDS = 20 В.
Поріг затвора: 0.5…1.2 В (VDS = VGS, ID = 250 мкА).

Примітка: параметри базуються на документації Wuxi NCE Power Semiconductor Co., Ltd для NCE9926. Джерело: NCE Power Datasheet (PDF).

Основні сфери застосування

Комутація живлення та перетворювачі постійної напруги.
Схеми захисту та керування акумуляторами.
Високочастотні та жорстко-комутовані силові вузли.
Загальне керування навантаженнями у портативній електроніці.

Сумісні позначення та альтернативи

FDS9926A (onsemi),
SI9926DY (Vishay Siliconix),
AO9926/AO9926C (Alpha & Omega).

Перевіряйте відповідність параметрів та розводку виводів перед заміною.

Питання-відповіді (FAQ)

Чи це P-канальний транзистор?

Ні. NCE9926 — це подвійний N-канальний MOSFET у корпусі SOP-8.

Яка напруга та струм підтримуються?

Максимальна напруга стік-стік (VDS) — 20 В; безперервний струм стоку (ID) при 25°C — 6 А.

Який опір каналу при логічному рівні керування?

RDS(on) становить типово 26 мОм (макс. 37 мОм) при VGS = 2.5 В і 20 мОм (макс. 28 мОм) при VGS = 4.5 В.
